6.1　常用滚动轴承的尺寸及性能参数

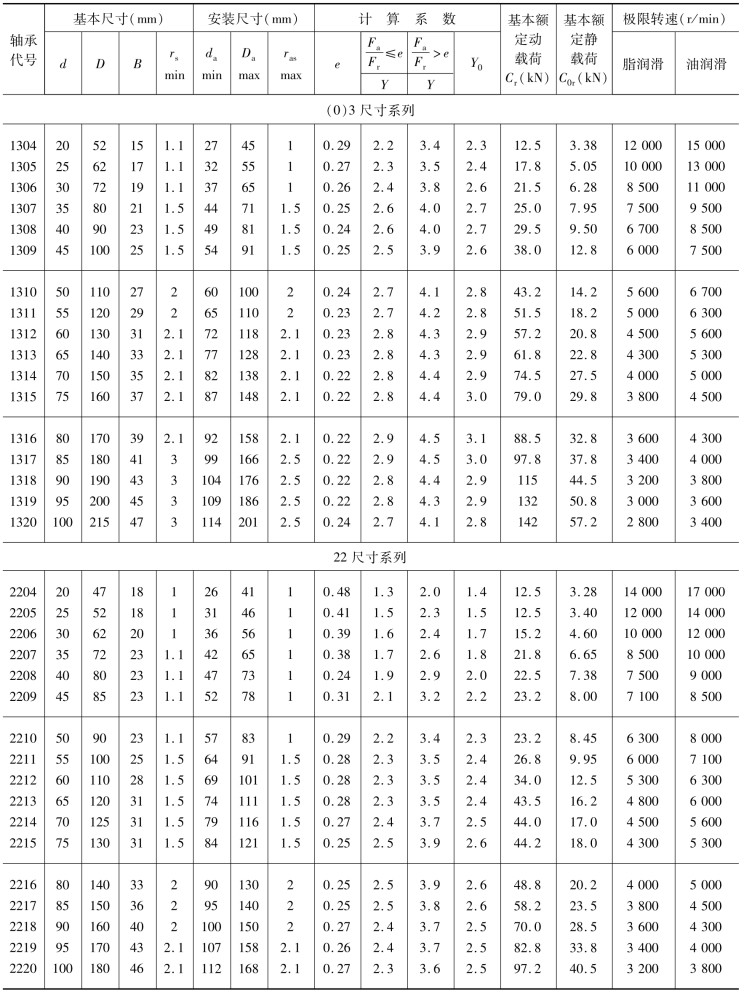

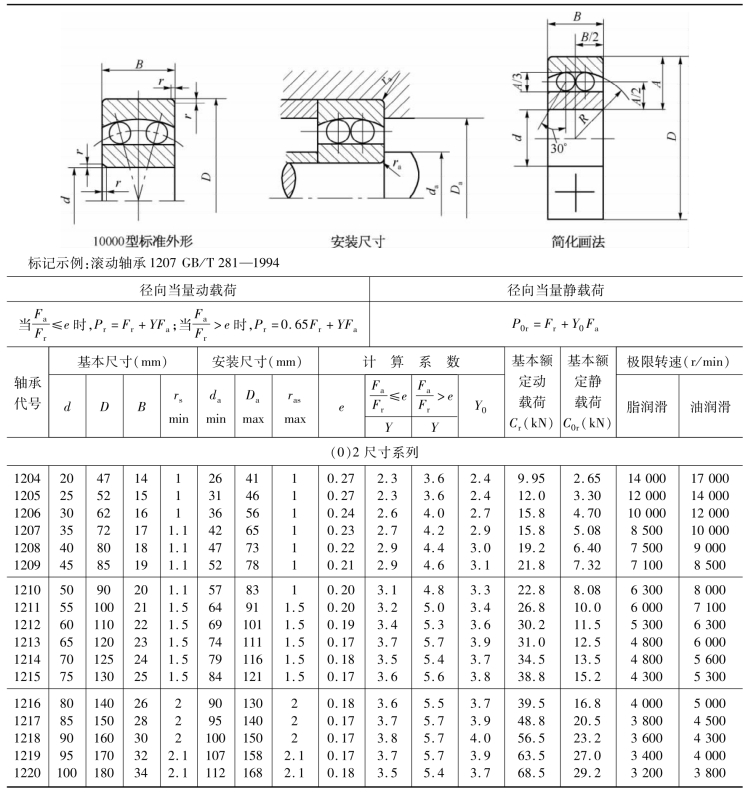

表6-1　调心球轴承（摘自GB/T 281—1994）

（续表）

注：1.表中Cr值适用于轴承为真空脱气轴承钢材料。如为普通电炉钢，Cr值降低；如为真空重熔或电渣熔轴承钢，Cr值提高。
2.表中rsmin为r的单向最小倒角尺寸；rasmax为ra的单向最大倒角尺寸。

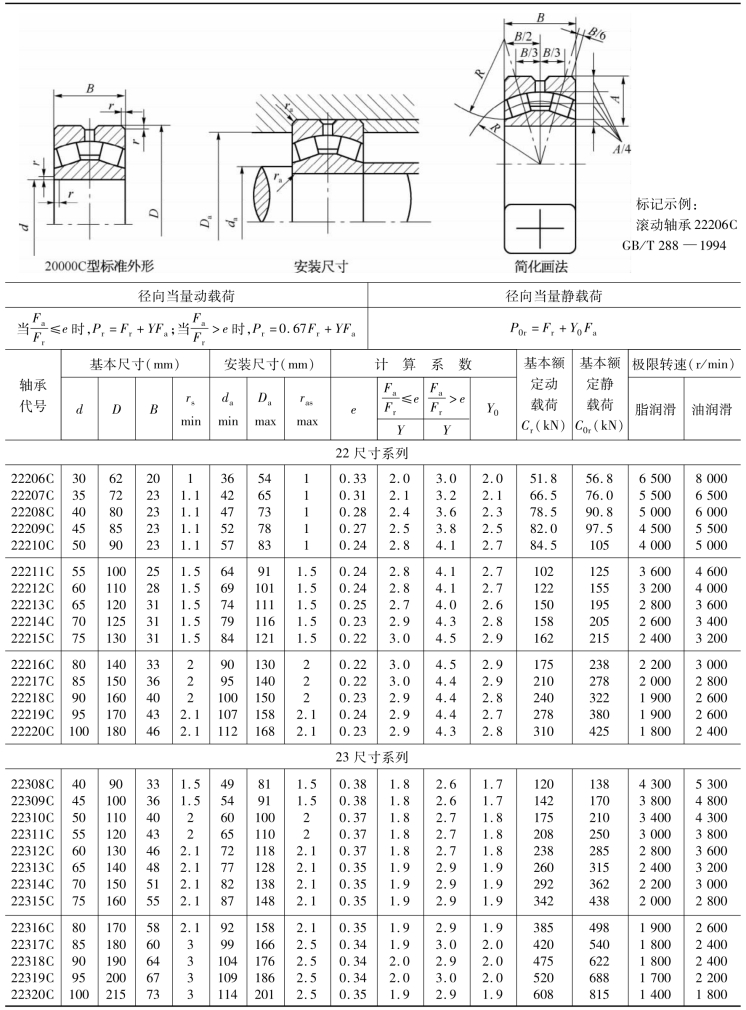

表6-2　调心滚子轴承（摘自GB/T 288—1994）

注：1.表中Cr值适用于轴承为真空脱气轴承钢材料。如为普通电炉钢，Cr值降低；如为真空重熔或电渣熔轴承钢，Cr值提高。
2.表中rsmin为r的单向最小倒角尺寸；rasmax为ra的单向最大倒角尺寸。

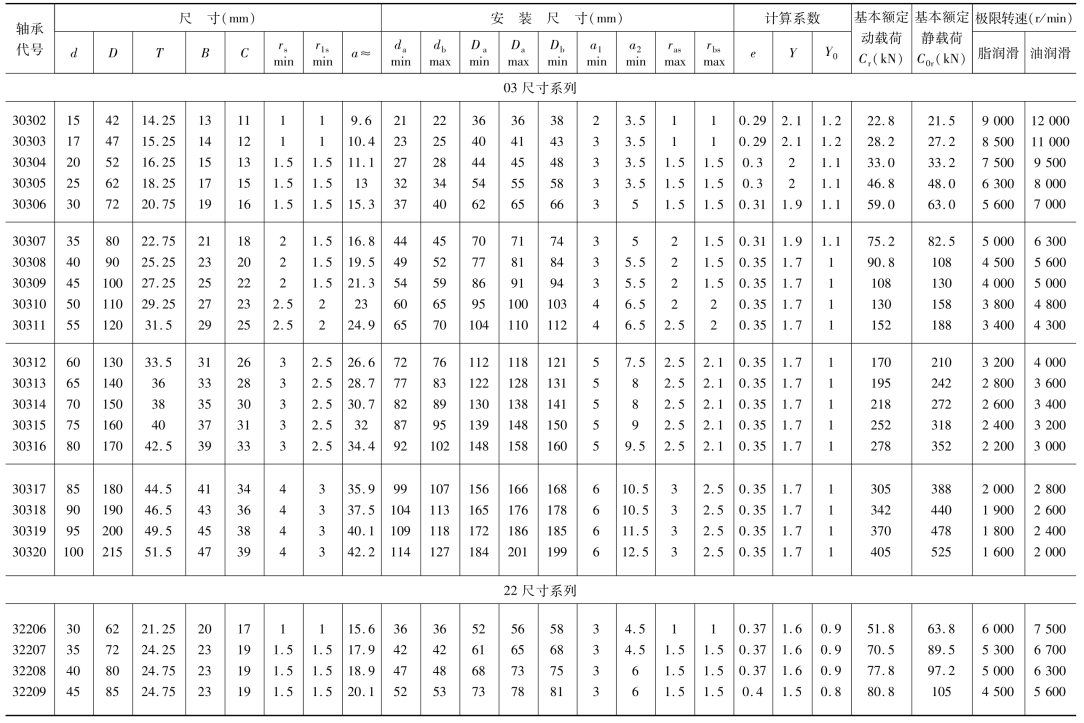

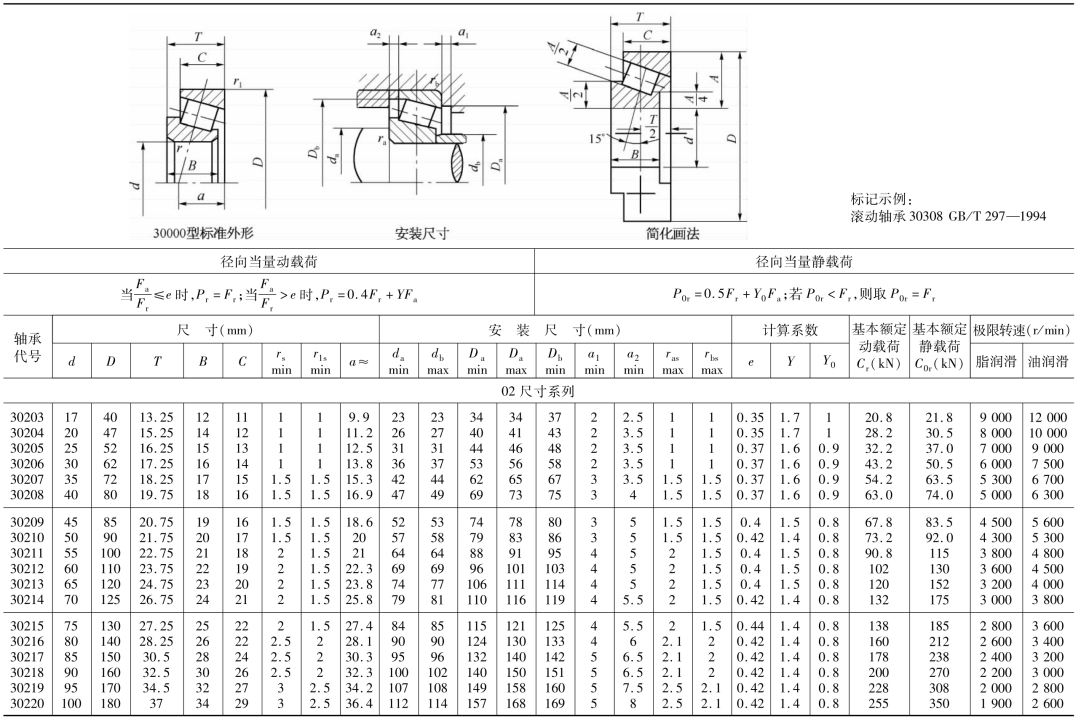

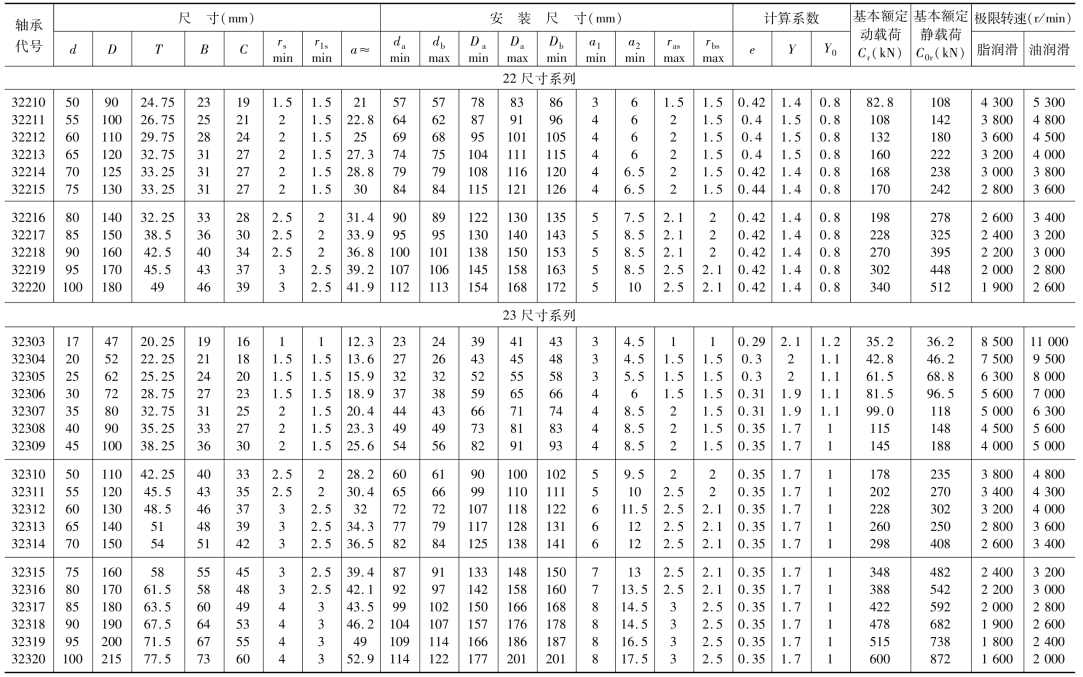

表6-3　圆锥滚子轴承（摘自GB/T 297—1994）

（续表）

（续表）

注：1.表中Cr值适用于轴承为真空脱气轴承钢材料。如为普通电炉钢，Cr值降低；如为真空重熔或电渣熔轴承钢，Cr值提高。
2.表中rsmin为r的单向最小倒角尺寸；r1smin为r1的单向最小倒角尺寸。

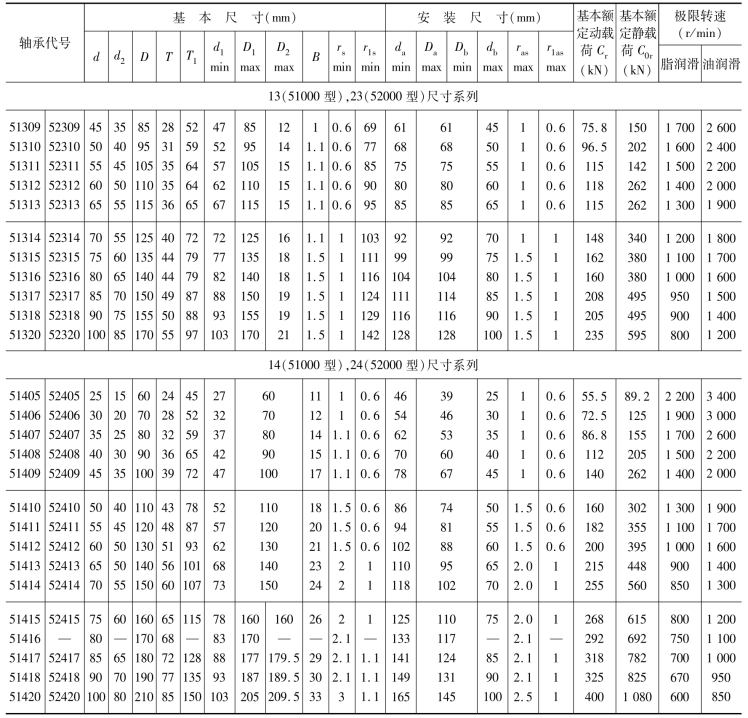

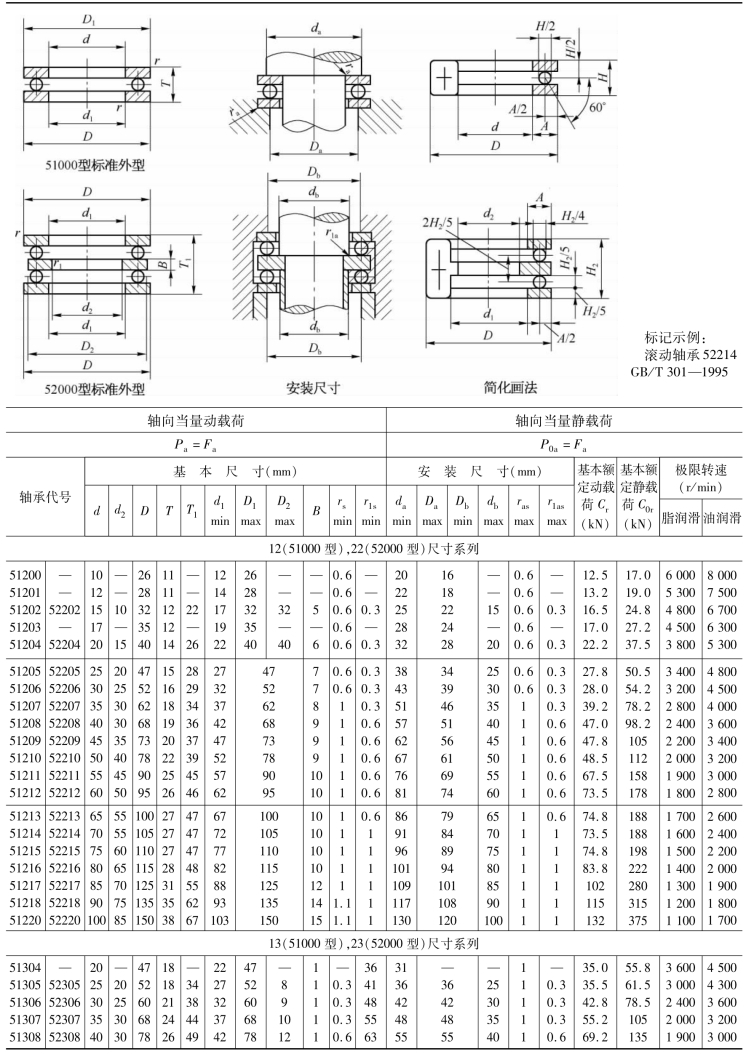

表6-4　推力球轴承（摘自GB/T 301—1995）

（续表）

注：1.表中Cr值适用于轴承为真空脱气轴承钢材料。如为普通电炉钢，Cr值降低；如为真空重熔或电渣熔轴承钢，Cr值提高。
2.表中rsmin、r1smin为r、r1的单向最小倒角尺寸，rasmax、r1asmax为ra、r1a的单向最大倒角尺寸。

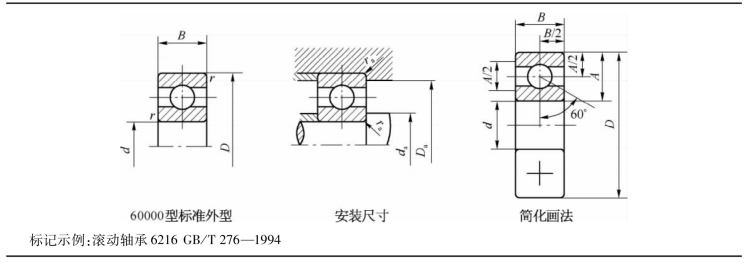

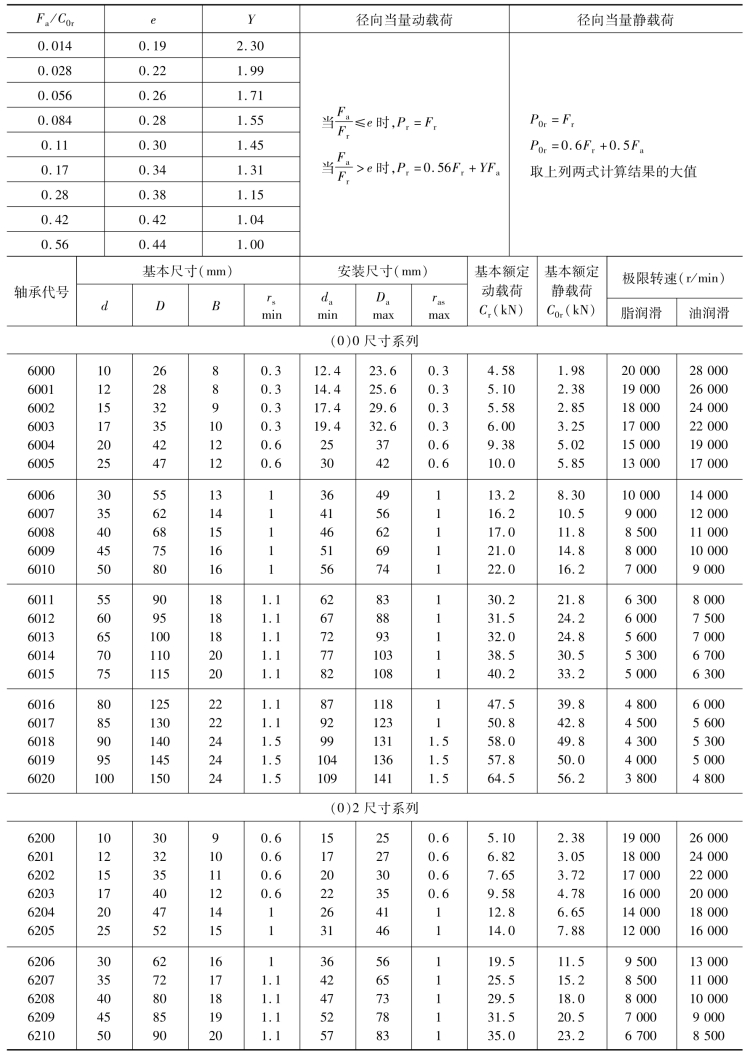

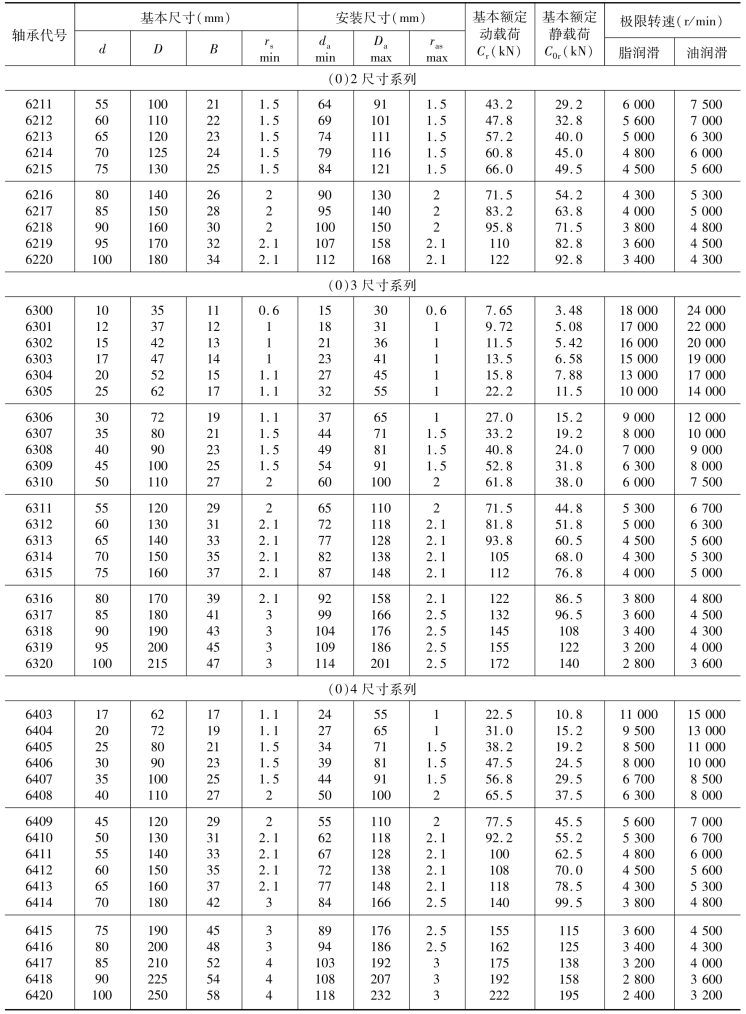

表6-5　深沟球轴承（摘自GB/T 276—1994）

（续表）

（续表）

注：1.表中Cr值适用于轴承为真空脱气轴承钢材料。如为普通电炉钢，Cr值降低；如为真空重熔或电渣熔轴承钢，Cr值提高。
2.表中rsmin为r的单向最小倒角尺寸；rasmax为ra的单向最大倒角尺寸。

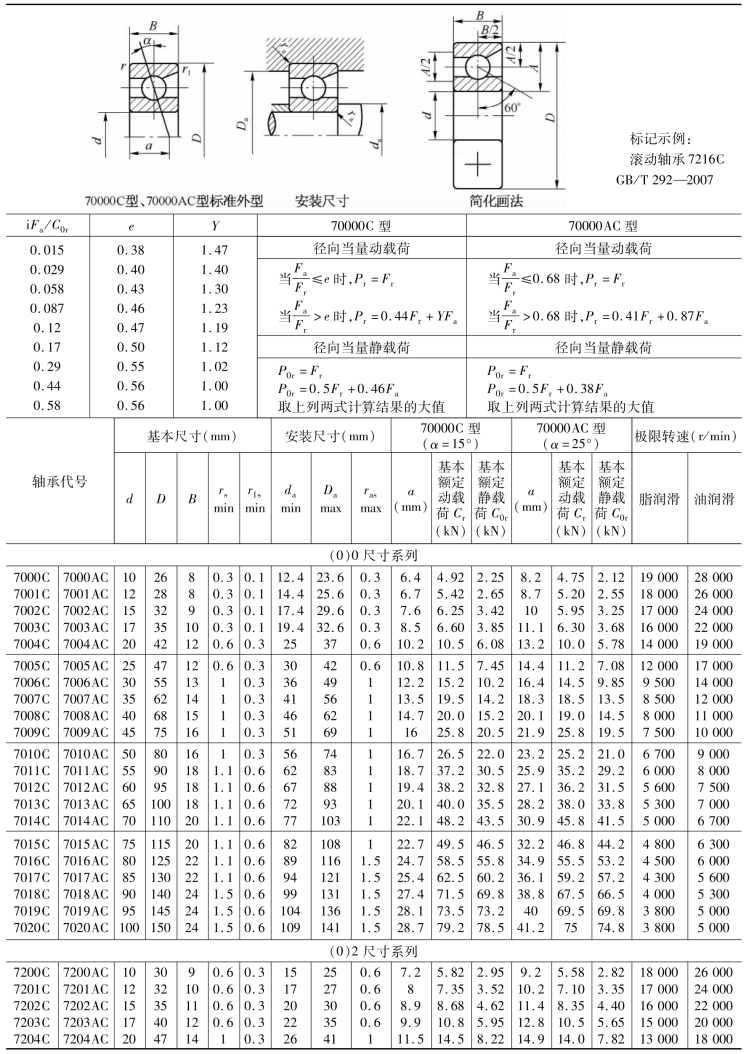

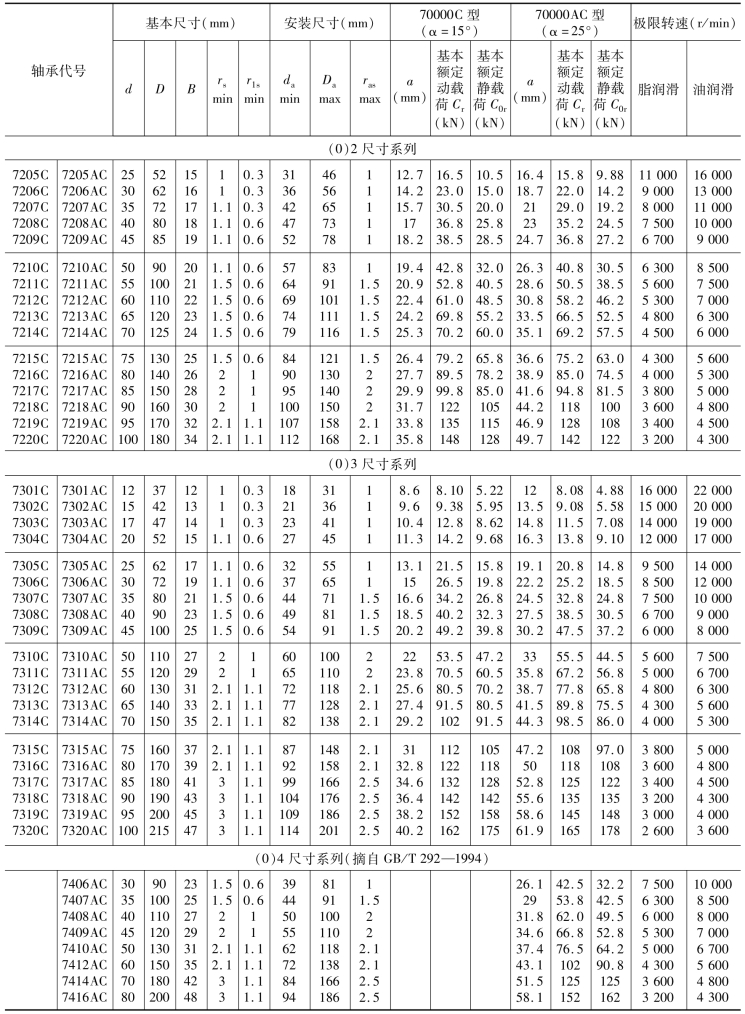

表6-6　角接触球轴承（摘自GB/T 292—2007）

（续表）

注：1.表中Cr值，对（0）0、（0）2尺寸系列为真空脱气轴承钢的载荷能力；对（0）3、（0）4尺寸系列为电炉轴承钢的载荷能力。
2.rsmin为r的单向最小倒角尺寸，r1smin为r1的单向最小倒角尺寸。

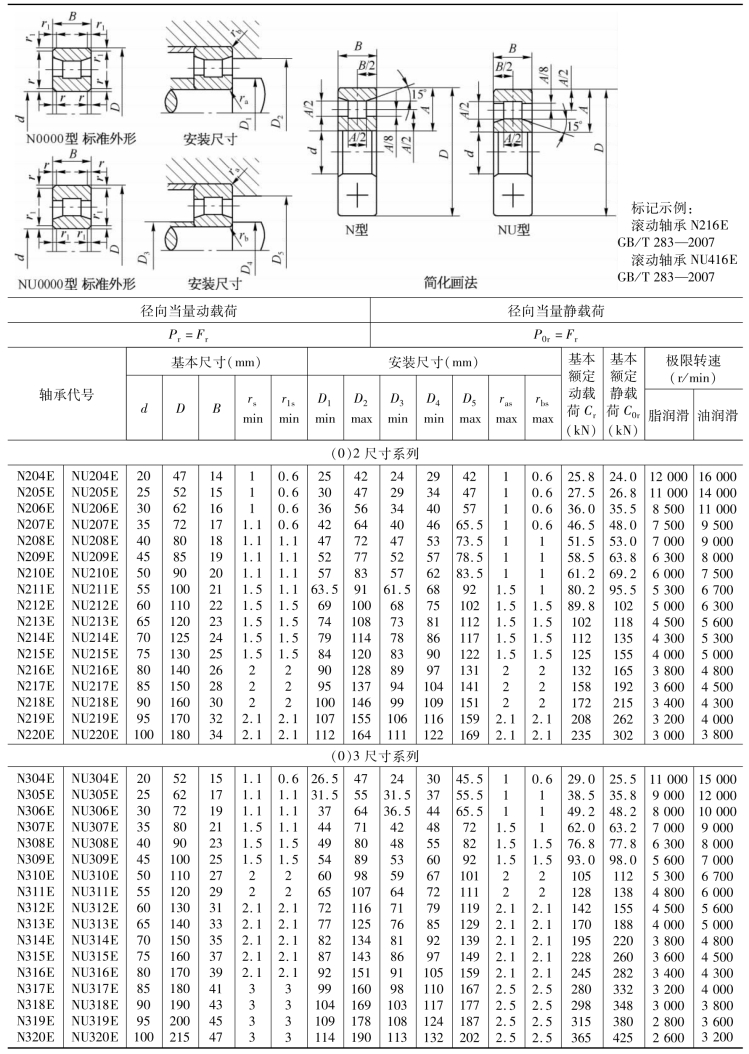

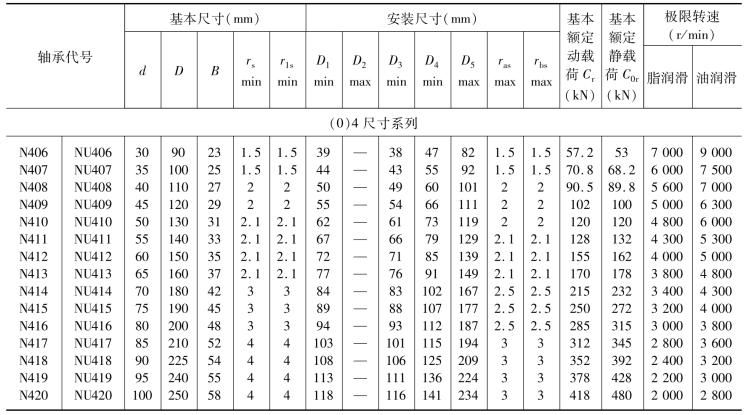

表6-7　圆柱滚子轴承（摘自GB/T 283—2007）

（续表）

注：1.表中Cr值适用于轴承为真空脱气轴承钢材料。如为普通电炉钢，Cr值降低；如为真空重熔或电渣熔轴承钢，Cr值提高。
2.后缀带E为加强型圆柱滚子轴承，是近年来经过优化设计的结构，载荷能力高，应优先选用。
3.rsmin为r的单向最小倒角尺寸，r1smin为r1的单向最小倒角尺寸。
