5.4　蜗杆传动

表5-27　蜗杆头数z1与蜗轮齿数z2的推荐值

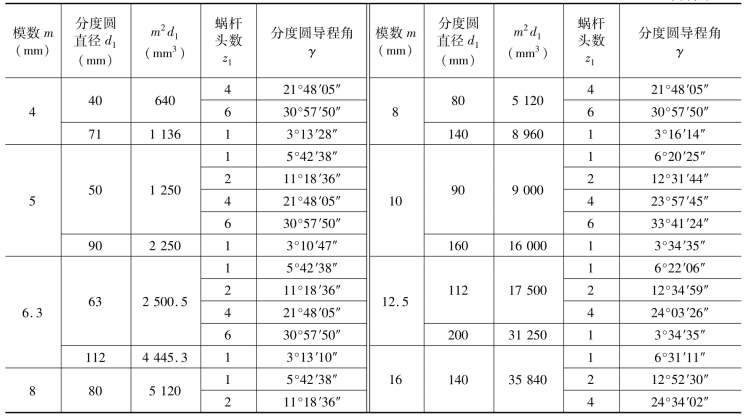

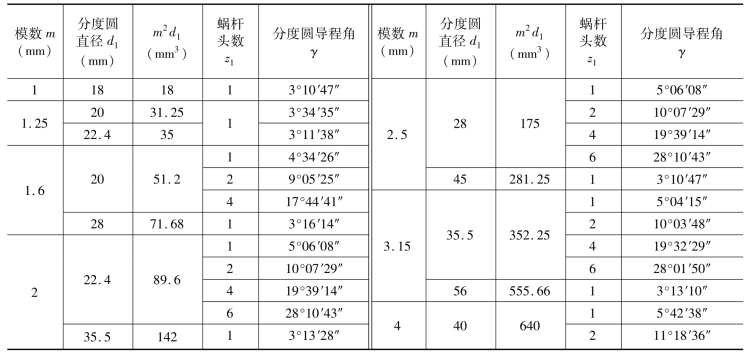

表5-28　普通圆柱蜗杆传动基本尺寸和参数（摘自GB/T 10085—1988）

（续表）

注：本表中导程角γ＜3°30′的圆柱蜗杆均为自锁蜗杆传动。

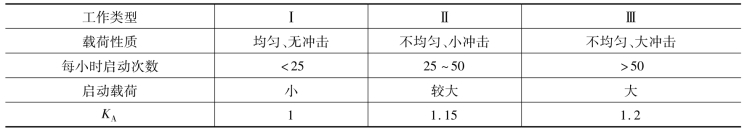

表5-29　蜗杆传动使用系数KA

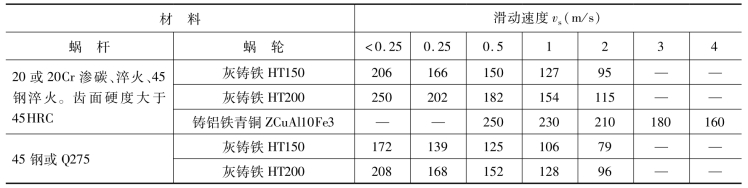

表5-30　灰铸铁及铸铝铁青铜的许用接触应力［σH］　（MPa）

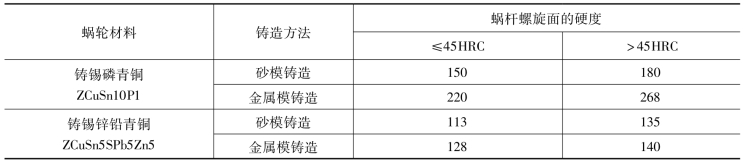

表5-31　铸锡青铜蜗轮的基本许用接触应力［σH］′　（MPa）

注：锡青铜的基本许用接触应力为应力循环次数N=107时之值，当N≠107时，需将表中数值乘以接触疲劳寿命系数KHN；当N＞25×107时，取N=25×107；当N＜2.6×105时，取N=2.6×105。

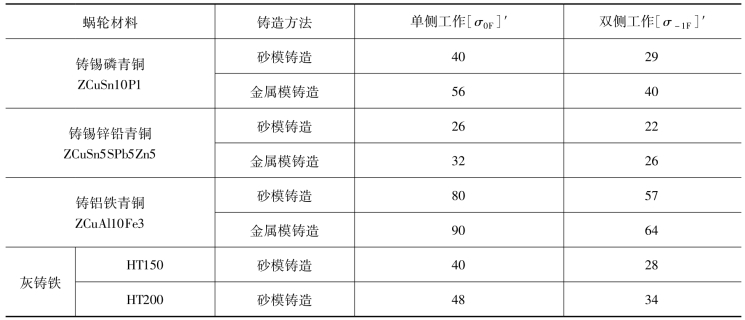

表5-32　蜗轮的基本许用弯曲应力［σF］′　（MPa）

注：表中各种青铜的基本许用弯曲应力为应力循环次数N=106时之值，当N≠106时，需将表中数值乘以弯曲疲劳寿命系数KFN；当N＞25×107时，取N=25×107；当N＜105时，取N=105。

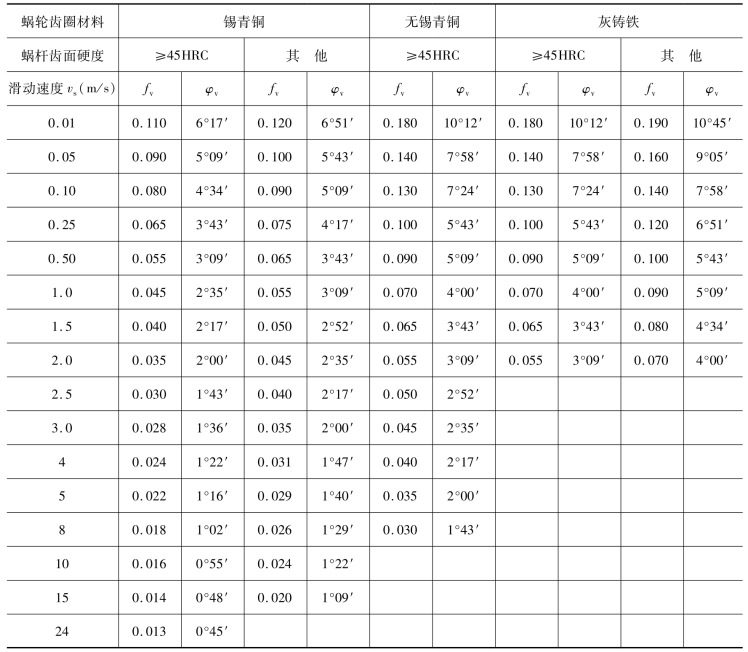

表5-33　普通圆柱蜗杆传动vs、fv、φv值

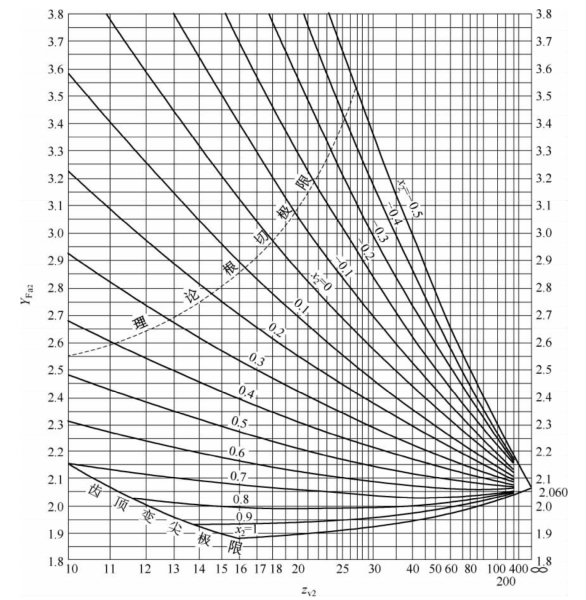

图5-14　蜗轮的齿形系数YFa2（α=20°，=1，ρa0=0.3mn）
