5.2　滚子链传动

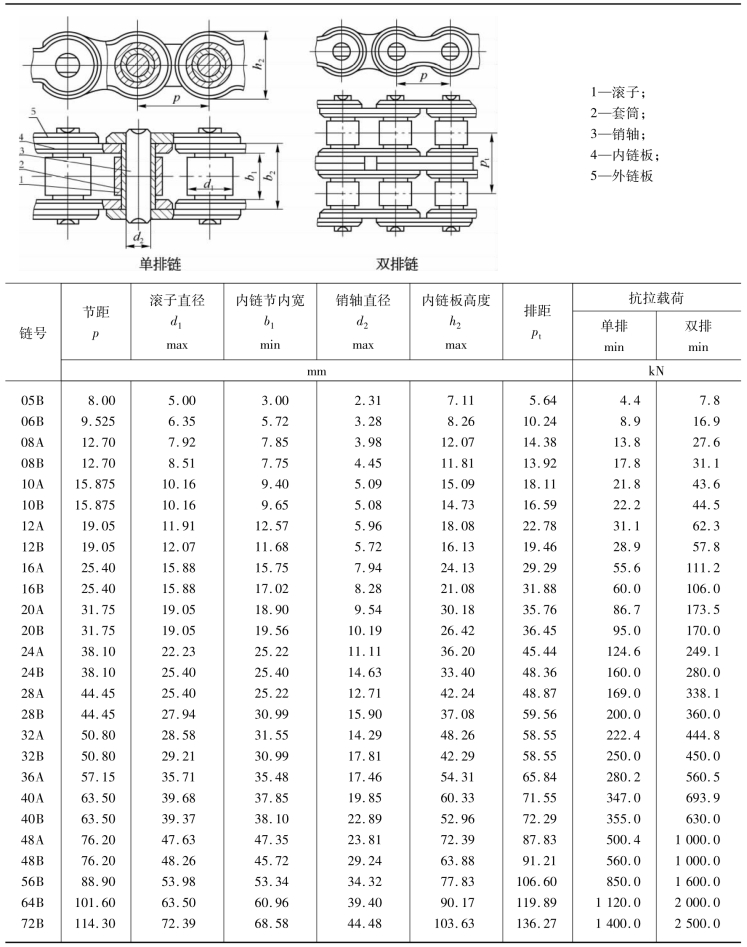

表5-10　滚子链规格和主要参数（摘自GB/T 1243—2006）

注：使用过渡链节时，其极限拉伸载荷按表值的80%计算。

表5-11　链传动工作情况系数KA

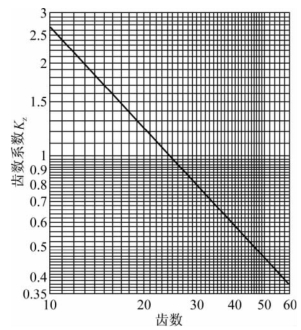

图5-2　主动链轮齿数系数Kz

图5-3　链传动润滑方式选择

1—定期人工润滑；2—滴油润滑；3—油池润滑或油盘飞溅润滑；4—压力供油润滑

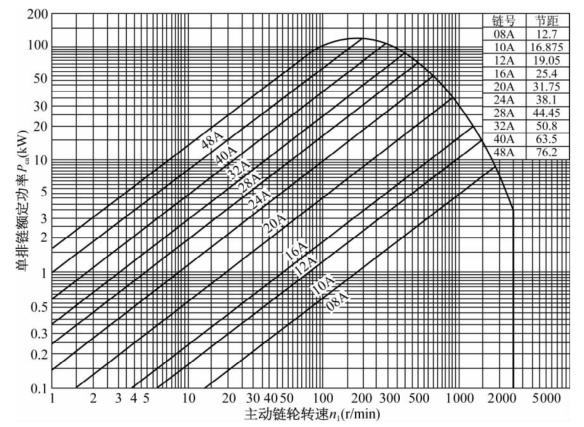

图5-4　A系列、单排滚子链额定功率曲线

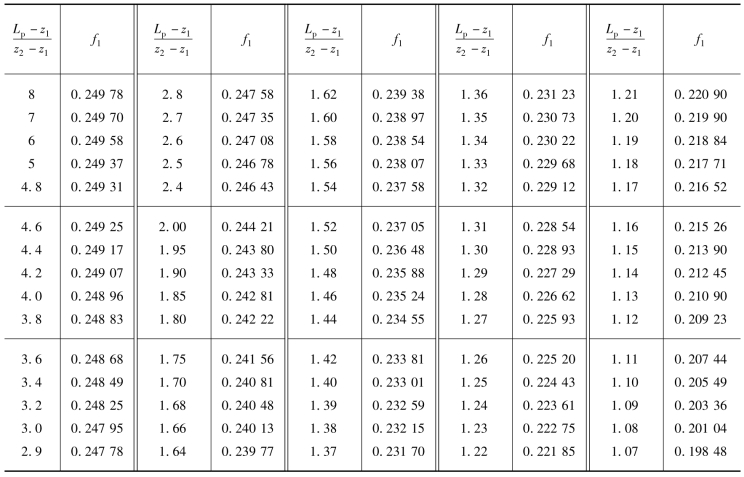

表5-12　链传动中心距计算系数f1

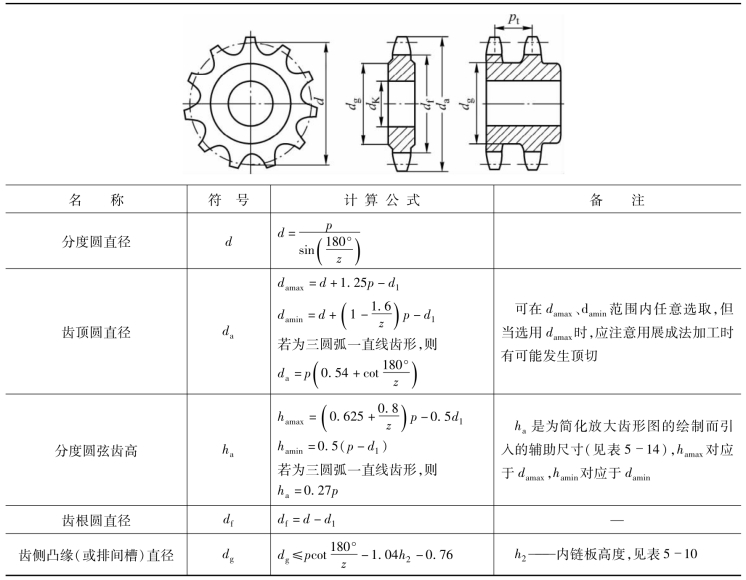

表5-13　滚子链链轮的基本参数和主要尺寸（摘自GB/T 1243—2006）

注：da、dg值取整值，其他尺寸精确到0.01mm。

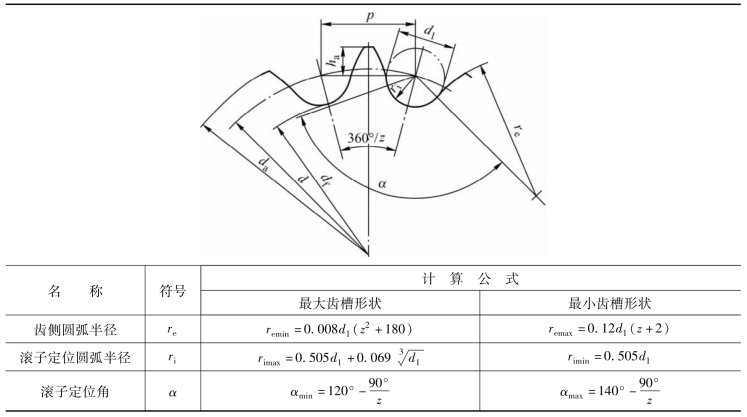

表5-14　滚子链链轮的最大和最小齿槽形状（摘自GB/T 1243—2006）

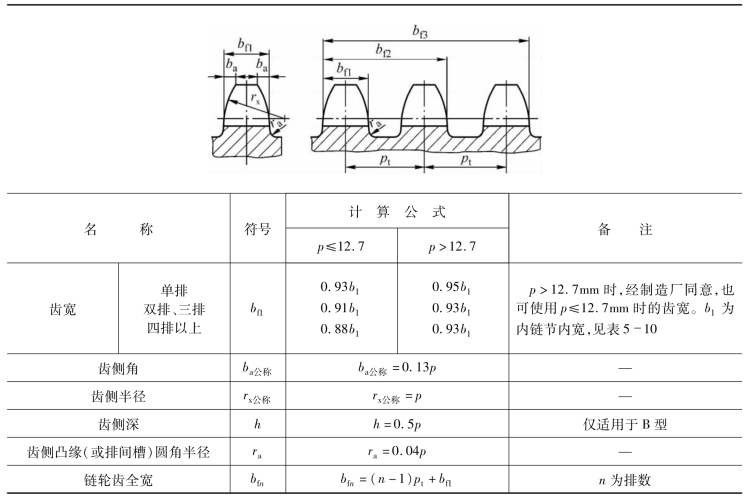

表5-15　滚子链链轮的轴向齿廓尺寸（摘自GB/T 1243—2006）　（mm）

表5-16　整体式钢制小链轮主要结构尺寸　（mm）

表5-17　腹板式、单排铸造链轮主要结构尺寸　（mm）

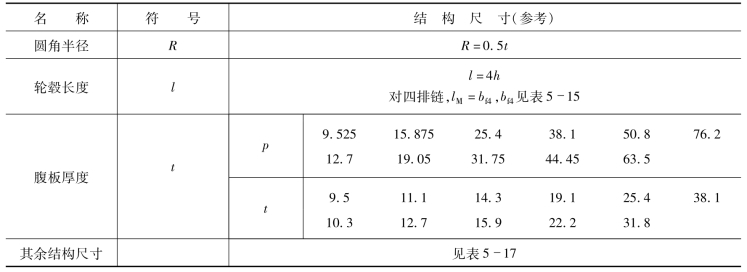

表5-18　腹板式、多排铸造链轮主要结构尺寸　（mm）

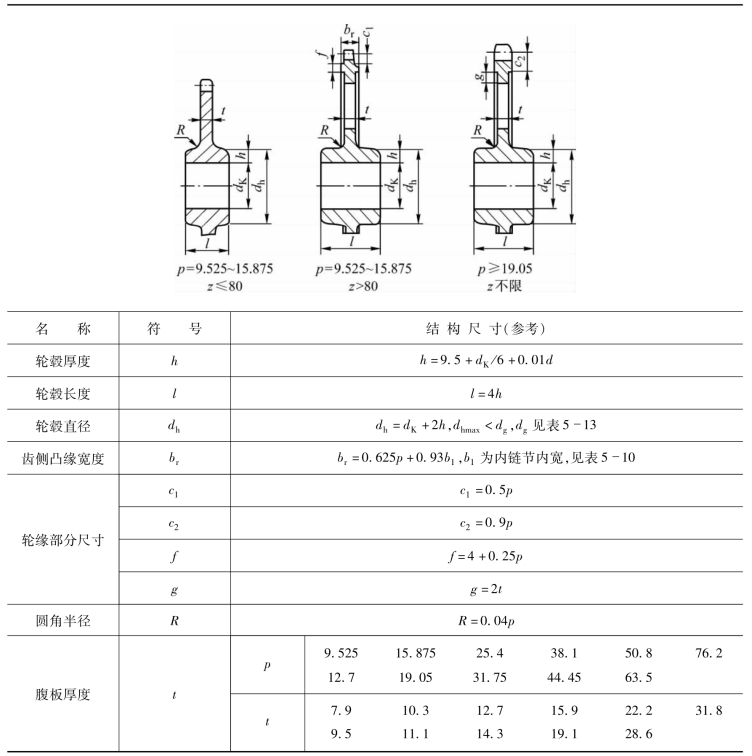

（续表）

表5-19　链轮常用的材料及齿面硬度
