表4-27　平键连接键槽的剖面尺寸（摘自GB/T 1095—2003）、普通平键的形式和尺寸（摘自GB/T 1096—2003）　（mm）

注：1.在工作图中，轴槽深用t或d-t标注，轮毂槽深用t1或d+t1标注。
2.d-t和d+t1两组组合尺寸的极限偏差按相应的t和t1极限偏差选取，但d-t极限偏差值应取负号。
3.轴槽及轮毂槽对称度公差按表10-16中精度等级为7～9级选取。
4.平键的材料通常为45钢。

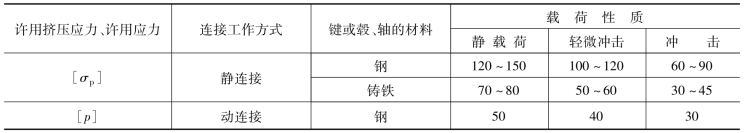

表4-28　键连接的许用挤压应力、许用应力　（MPa）

注：如与键有相对滑动的被连接件表面经过淬火，则动连接的许用应力［p］可提高2～3倍。

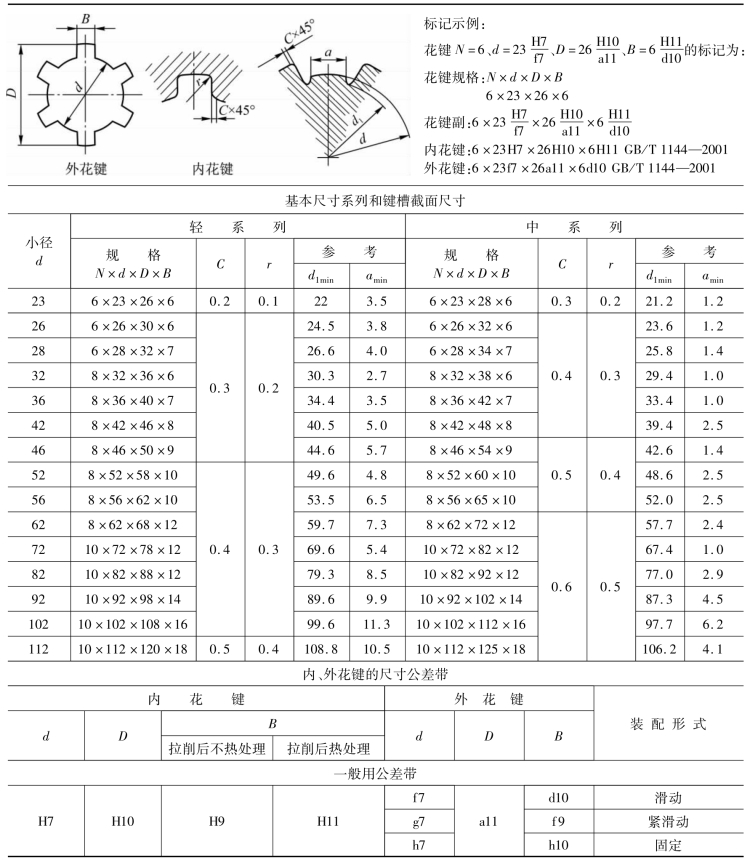

表4-29　矩形花键的尺寸、公差（摘自GB/T 1144—2001）　（mm）

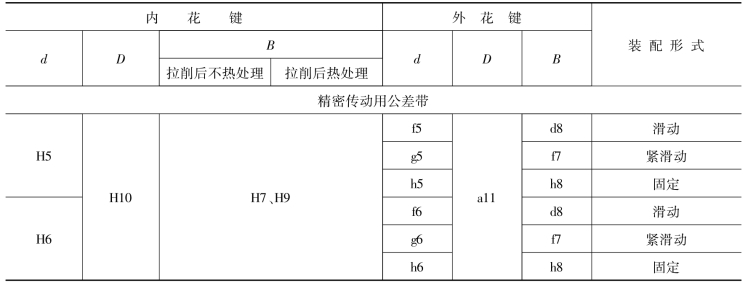

（续表）

注：1.N—键数，D—大径，B—键宽，d1和a值仅适用于展成法加工。
2.精密传动用的内花键，当需要控制键侧配合间隙时，槽宽可选用H7，一般情况下可选用H9。
3.d为H6和H7的内花键，允许与提高一级的外花键配合。
