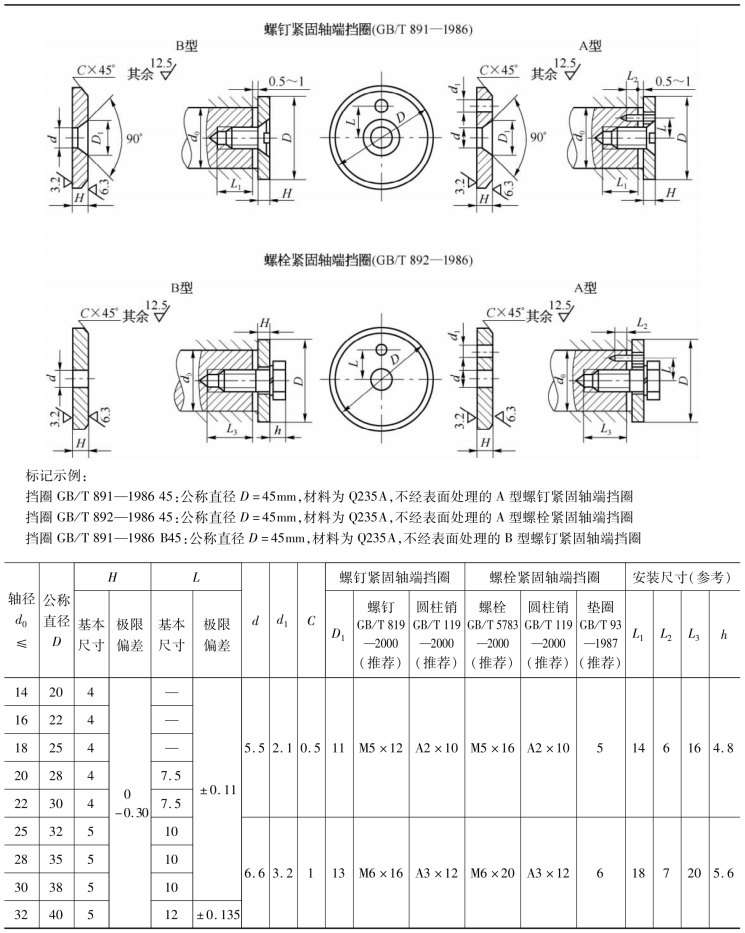

表4-24　螺钉紧固轴端挡圈（摘自GB/T 891—1986）、螺栓紧固轴端挡圈（摘自GB/T 892—1986）　（mm）

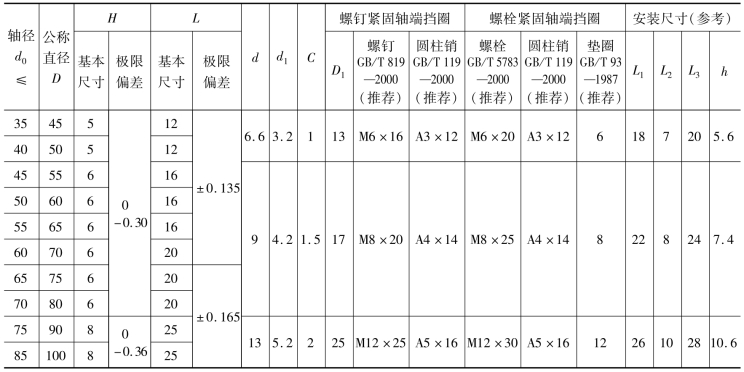

（续表）

注：1.当挡圈装在带螺纹孔的轴端时，紧固用螺钉（螺栓）允许加长。
2.材料为Q235A、35钢和45钢。
3.“轴端单孔挡圈的固定”不属于GB/T 891—1986、GB/T 892—1986，仅供参考。

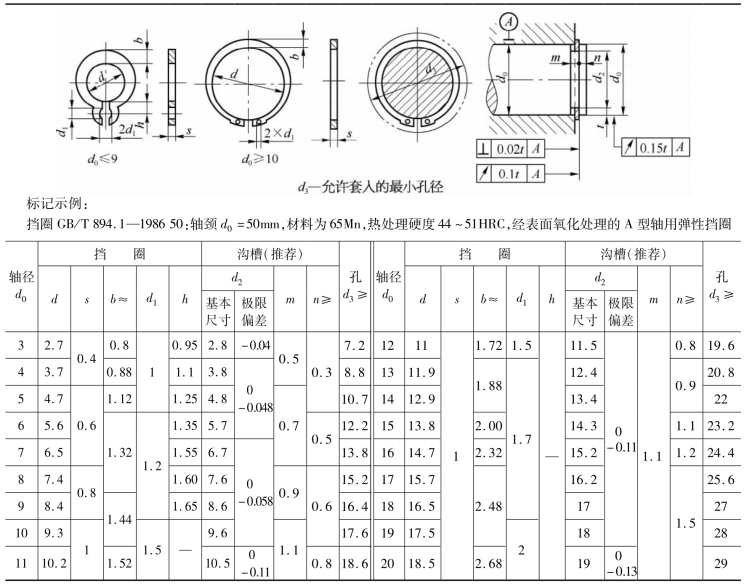

表4-25　轴用弹性挡圈——A型（摘自GB/T 894.1—1986）　（mm）

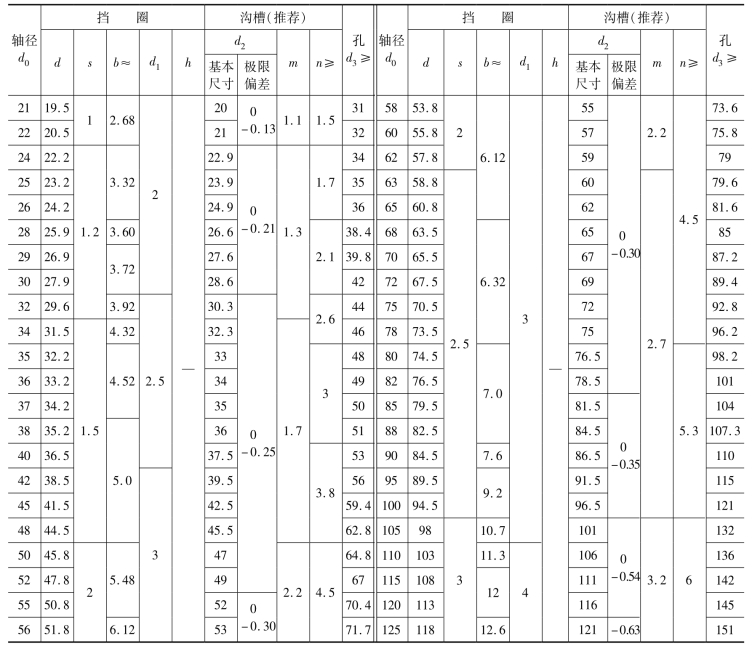

（续表）

注：1.材料为65Mn、65Si2MnA。
2.热处理（淬火并回火）：d0≤48mm时，硬度为47～54HRC；d0＞48mm时，硬度为44～51HRC。
3.尺寸m的极限偏差：d0≤100mm时为；d0＞100mm时为。

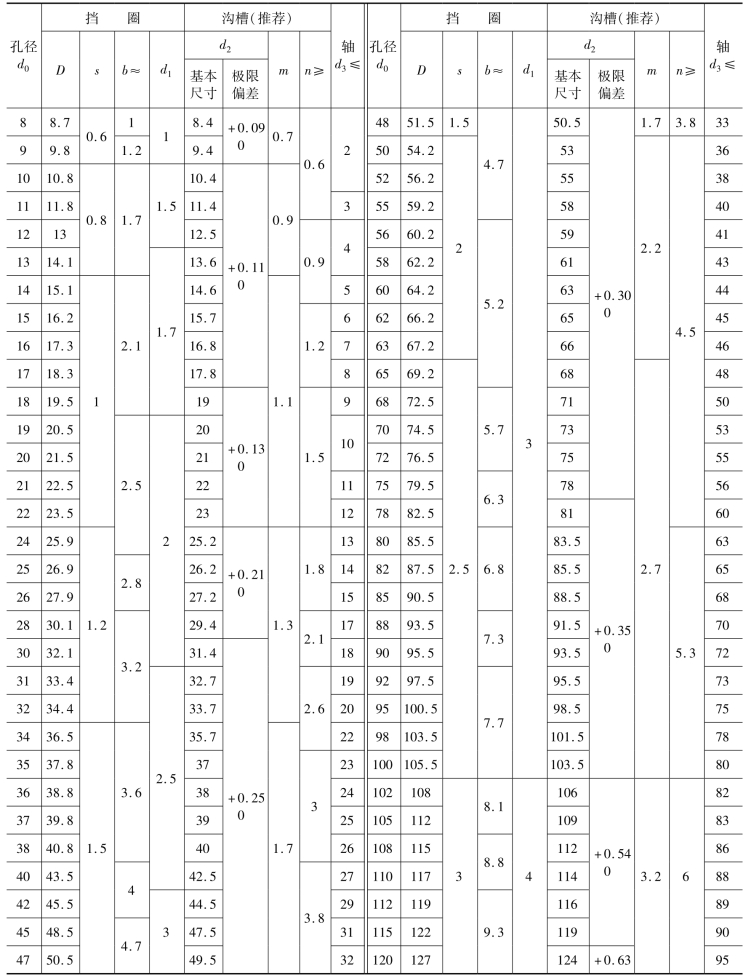

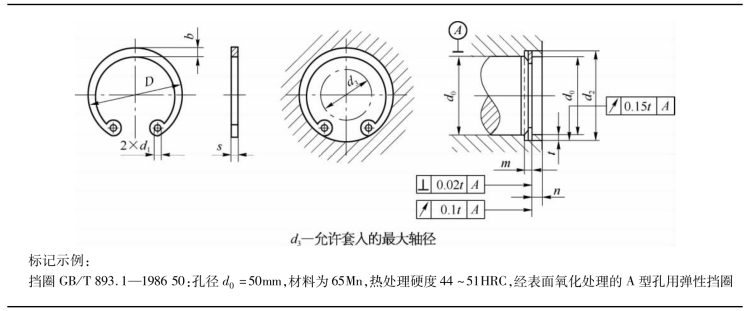

表4-26　孔用弹性挡圈——A型（摘自GB/T 893.1—1986）　（mm）

（续表）

注：1.材料为65Mn、65Si2MnA。
2.热处理（淬火并回火）：d0≤48mm时，硬度为47～54HRC；d0＞48mm时，硬度为44～51HRC。
3.尺寸m的极限偏差：d0≤100mm时为；d0＞100mm时为。
