4.3　螺栓、螺柱和螺钉

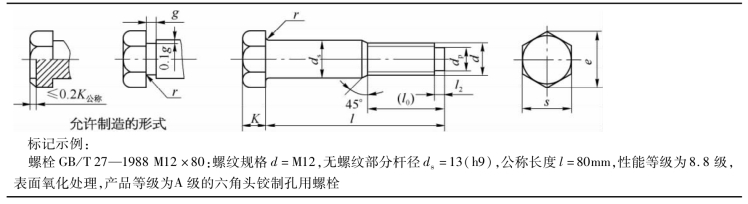

表4-12　六角头铰制孔用螺栓——A级和B级（摘自GB/T 27—1988）　（mm）

（续表）

注：尽可能不采用括号内的规格。

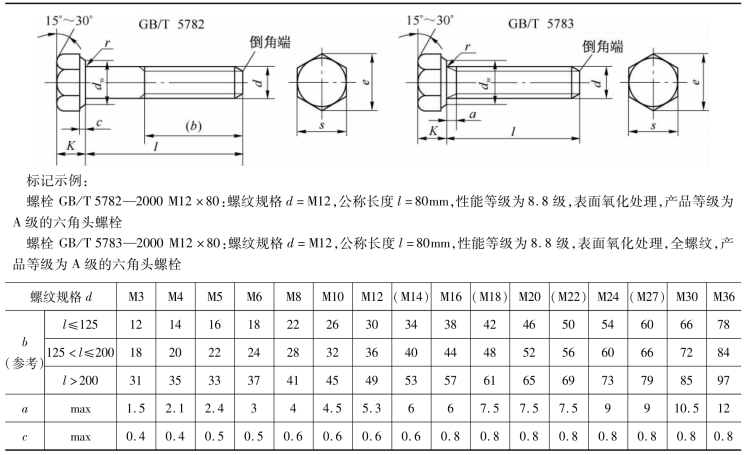

表4-13　六角头螺栓——A级和B级（摘自GB/T 5782—2000）、六角头螺栓—全螺纹——A级和B级（摘自GB/T 5783—2000）　（mm）

（续表）

注：1.C级产品螺纹公差为8g，规格为M5～M64，性能等级为3.6、4.6和4.8级，详见GB/T 5780—2000和GB/T 5781—2000。
2.括号内为第二系列螺纹直径规格，尽量不采用。

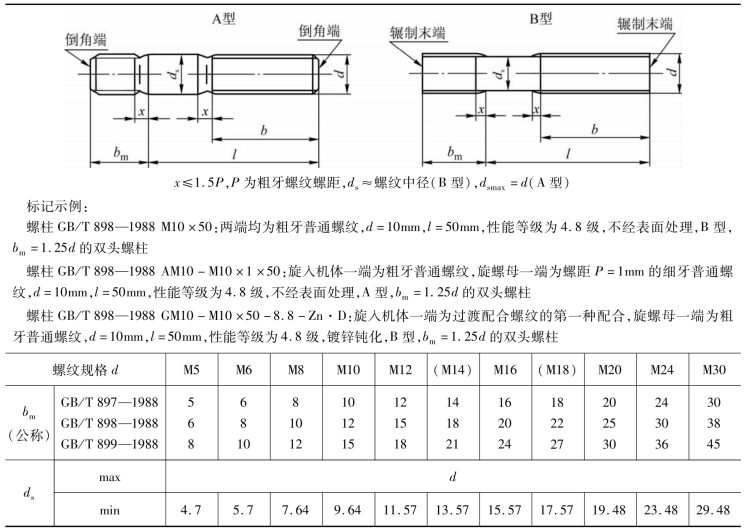

表4-14　双头螺柱bm=d（摘自GB/T 897—1988）、bm=1.25d（摘自GB/T 898—1988）、bm=1.5d（摘自GB/T 899—1988）　（mm）

（续表）

注：1.GB/T 898—1988 d=5～20mm为商品规格，其余均为通用规格。
2.尽可能不采用括号内的尺寸。

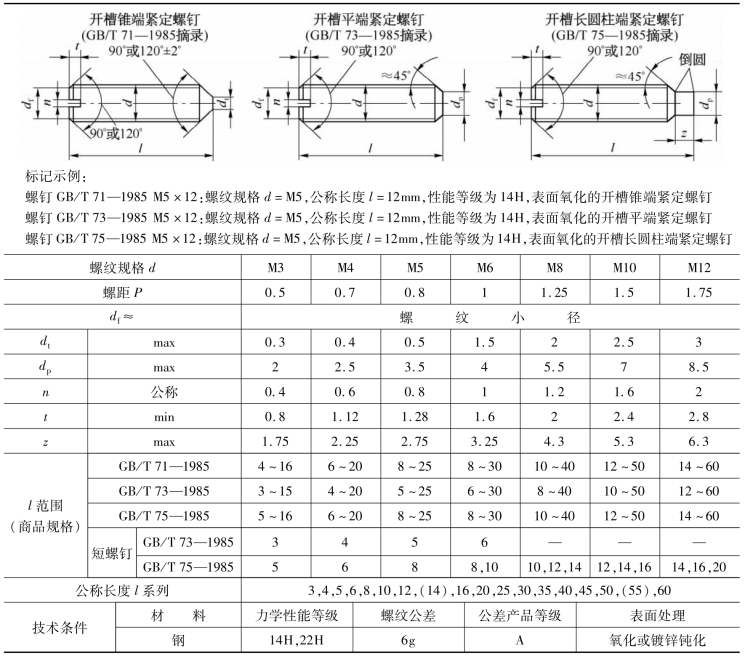

表4-15　开槽锥端紧定螺钉（摘自GB/T 71—1985）、开槽平端紧定螺钉（摘自GB/T 73—1985）、开槽长圆柱端紧定螺钉（摘自GB/T 75—1985）　（mm）

注：尽可能不采用括号内的规格。

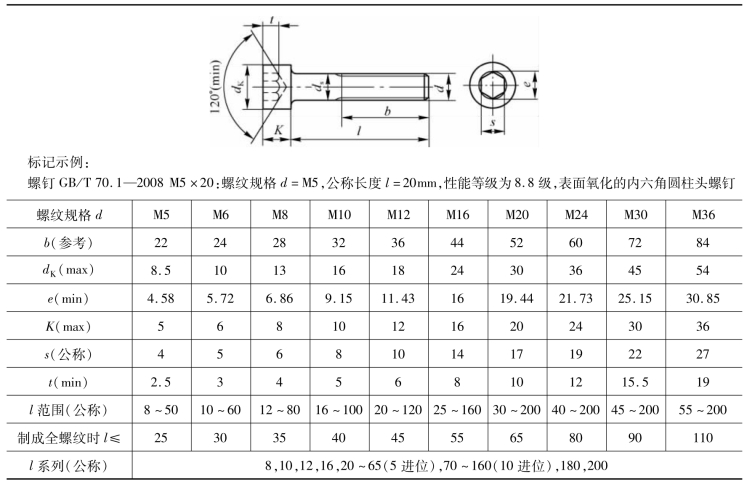

表4-16　内六角圆柱头螺钉（摘自GB/T 70.1—2008）　（mm）

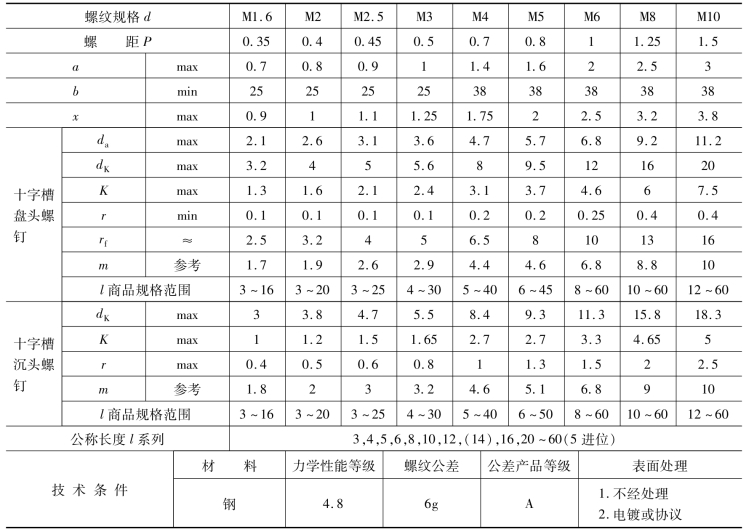

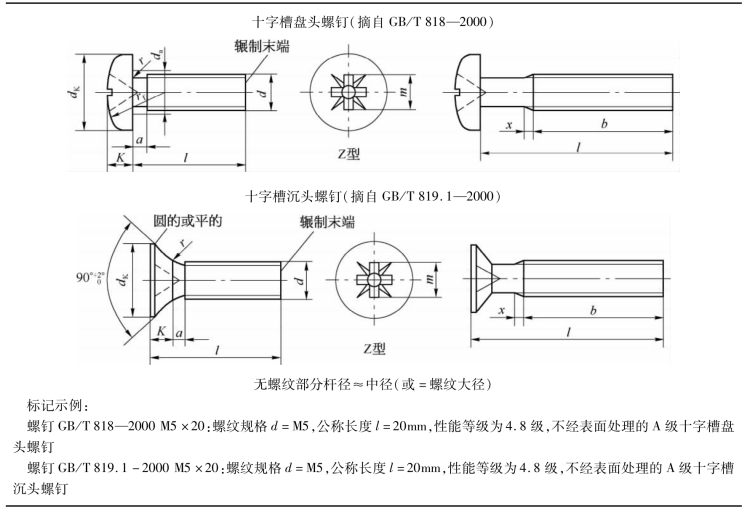

表4-17　十字槽盘头螺钉（摘自GB/T 818—2000）、十字槽沉头螺钉（摘自GB/T 819.1—2000）　（mm）

（续表）

注：1.尽可能不采用公称长度l中的（14）、（55）等规格。
2.对十字槽盘头螺钉，d≤M3、l≤25mm或d≥M4、l≤40mm时，制出全螺纹（b=l-a）；
对十字槽沉头螺钉，d≤M3、l≤30mm或d≥M4、l≤45mm时，制出全螺纹［b=l-（K+a）］。
3.GB/T 818—2000材料可选不锈钢或有色金属。

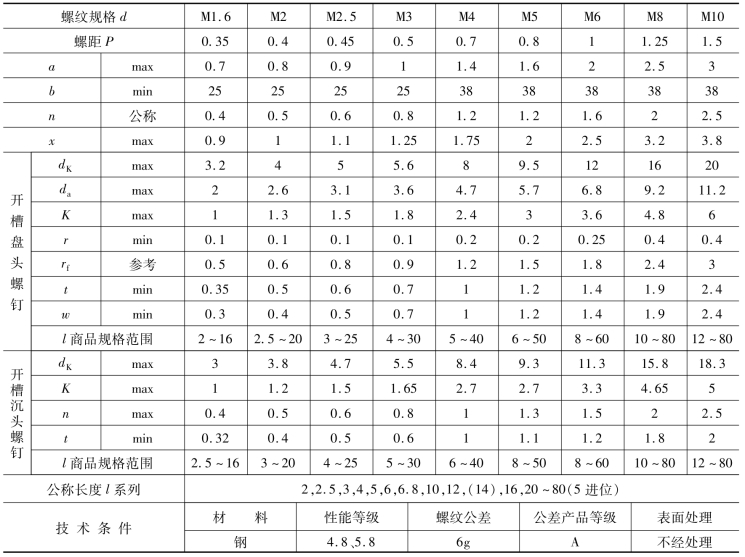

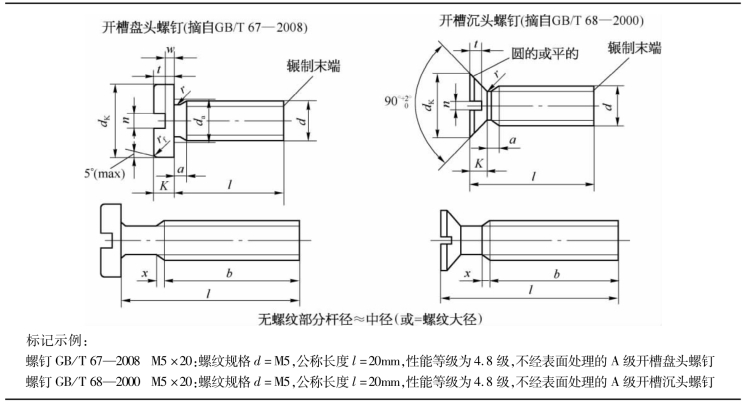

表4-18　开槽盘头螺钉（摘自GB/T 67—2008）、开槽沉头螺钉（摘自GB/T 68—2000）　（mm）

（续表）

注：1.公称长度l中的（14）、（55）、（65）、（75）等规格尽可能不采用。
2.对开槽盘头螺钉，d≤M3、l≤30mm或d≥M4、l≤40mm时，制出全螺纹（b=l-a）；
对开槽沉头螺钉，d≤M3、l≤30mm或d≥M4、l≤45mm时，制出全螺纹［b=l-（K+a）］。
