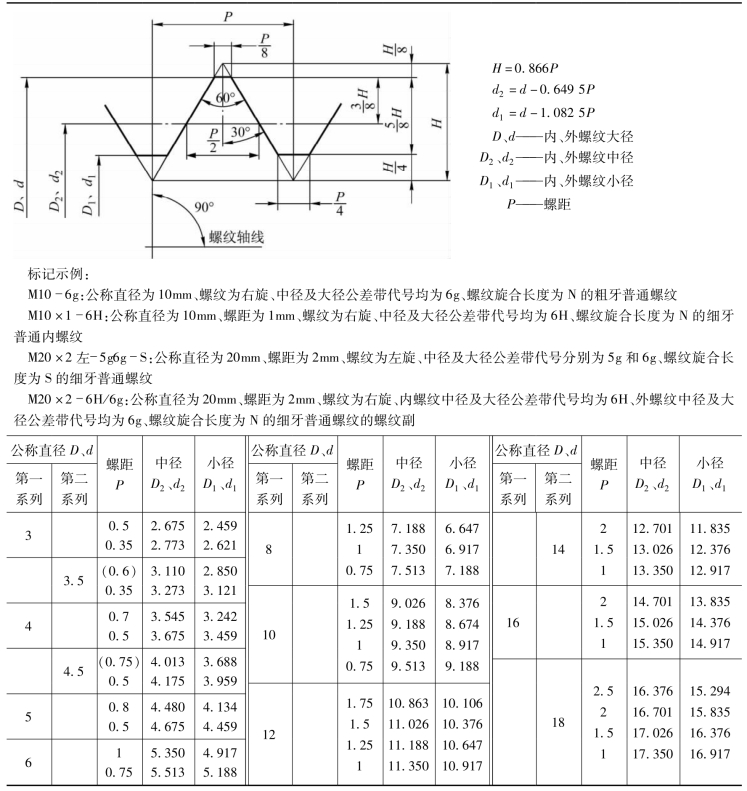

表4-1　普通螺纹螺距及基本尺寸（摘自GB/T 196—2003）　（mm）

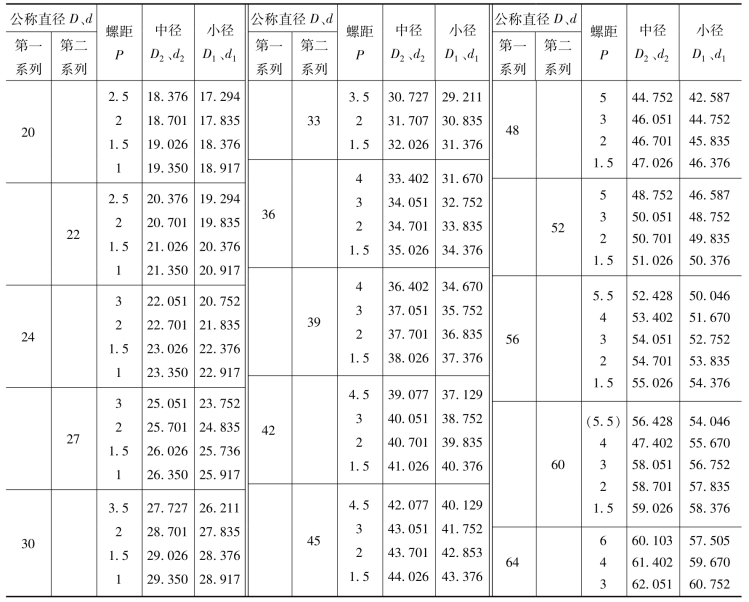

（续表）

注：1.“螺距P”栏中第一个数值为粗牙螺距，其余为细牙螺距。
2.优先选用第一系列，其次是第二系列，第三系列（表中未列出）尽可能不用。
3.括号内尺寸尽可能不用。

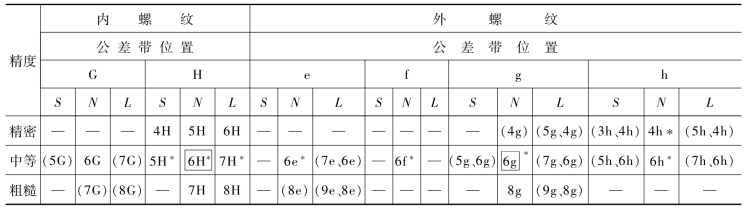

表4-2　普通内外螺纹常用公差带（摘自GB/T 197—2003）

注：1.大量生产的精制紧固件螺纹，推荐采用带方框的公差带。
2.精密精度—用于精密螺纹，当要求配合性质变动较小时采用；中等精度—一般用途；粗糙精度—精度要求不高或制造比较困难时采用。
3.S—短旋合长度；N—中等旋合长度；L—长旋合长度。
4.带*的公差带应优先选用，括号内的公差带尽可能不用。
5.内外螺纹的选用公差带可以任意组合，为了保证足够的接触高度，完工后的零件最好组合成H/g、H/h或G/h的配合。

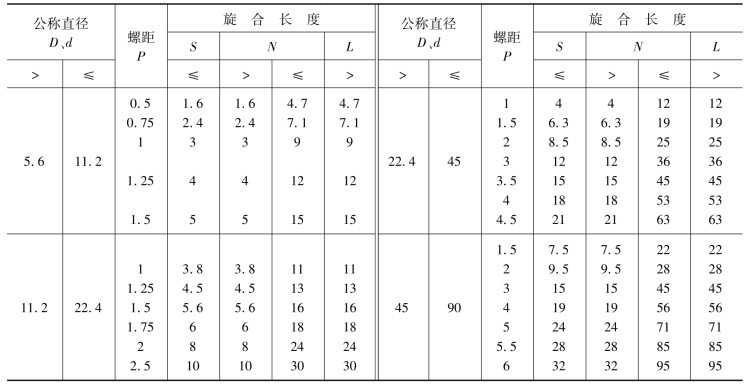

表4-3　螺纹旋合长度（摘自GB/T 197—2003）　（mm）

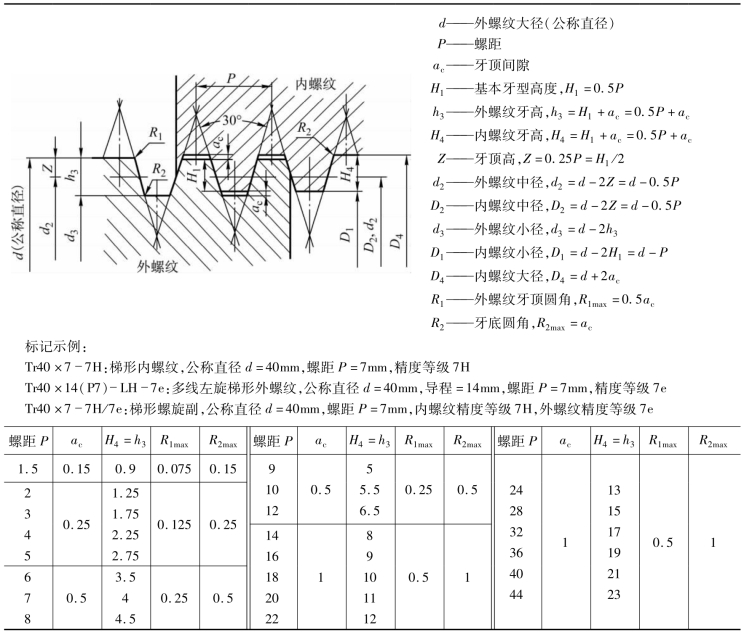

表4-4　梯形螺纹设计牙型尺寸（摘自GB/T 5796.1—2005）　（mm）

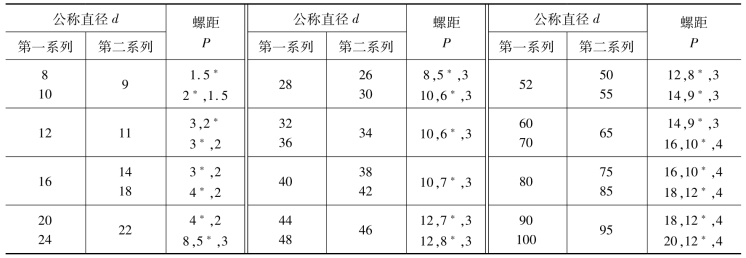

表4-5　梯形螺纹直径与螺距系列（摘自GB/T 5796.2—2005）　（mm）

注：优先选用第一系列的直径，带*者为对应直径优先选用的螺距。

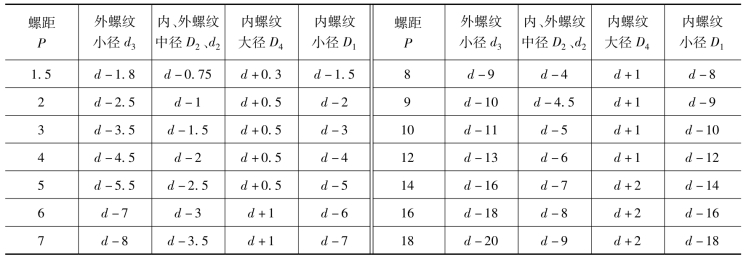

表4-6　梯形螺纹基本尺寸（摘自GB/T 5796.3—2005）　（mm）

注：d为公称直径（即外螺纹大径）。
