1.5.2.3 2.3　Y系列电动机的安装及外形尺寸

2.3　Y系列电动机的安装及外形尺寸

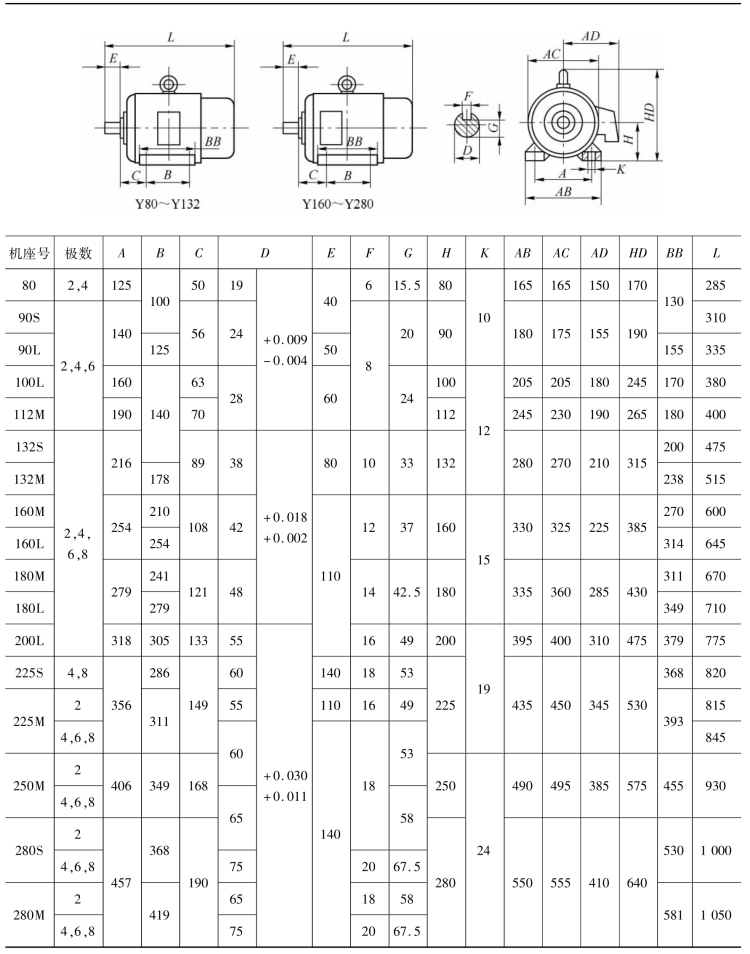

表2-3　机座带地脚、端盖无凸缘（B3、B6、B7、B8、V5、V6型）电动机的安装及外形尺寸　（mm）

pagenumber_ebook=34,pagenumber_book=25

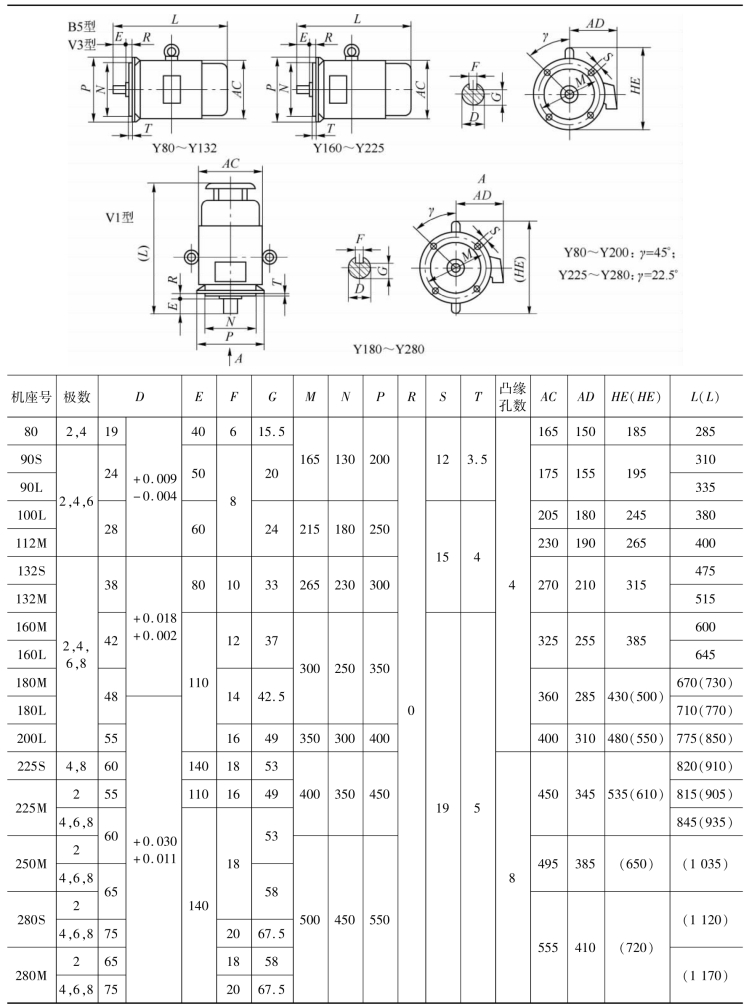

表2-4　机座不带地脚、端盖有凸缘（B5、V3、V1型）电动机的安装及外形尺寸　（mm）

pagenumber_ebook=35,pagenumber_book=26

注：N的极限偏差130和180为和250为为±0.016，350为±0.018，450为±0.020。
