1.5　机械设计一般规范

表1-33　铸件最小壁厚（不小于）　（mm）

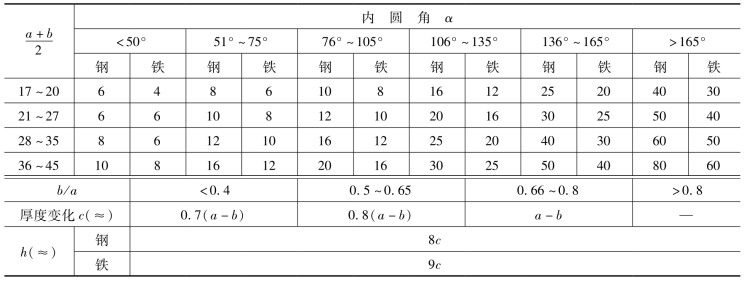

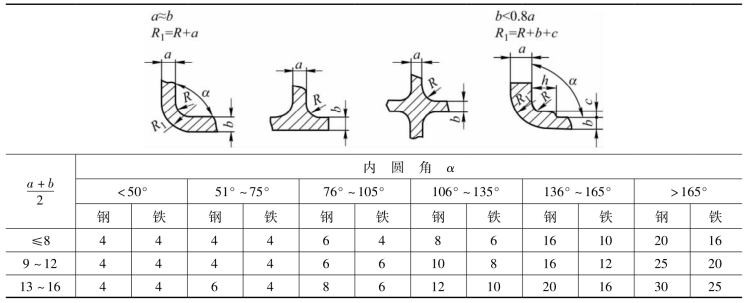

表1-34　铸造内圆角及相应的过渡尺寸R值（摘自JB/ZQ 4255—2006）　（mm）

（续表）

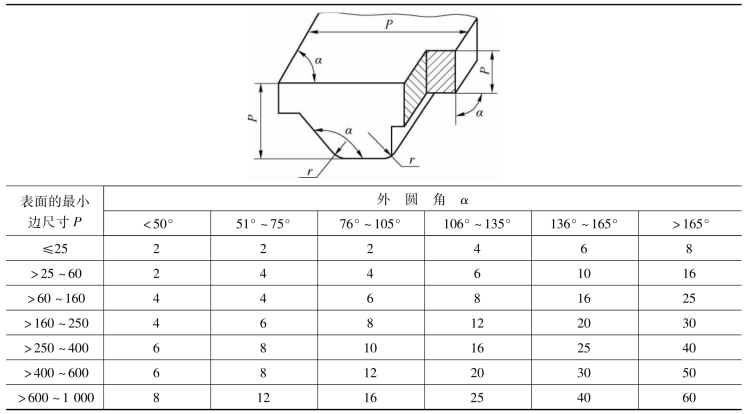

表1-35　铸造外圆角及相应的过渡尺寸R值（摘自JB/ZQ 4256—2006）　（mm）

注：如果铸件按上表可选出许多不同圆角的R时，应尽量减少或只取一适当的R值以求统一。

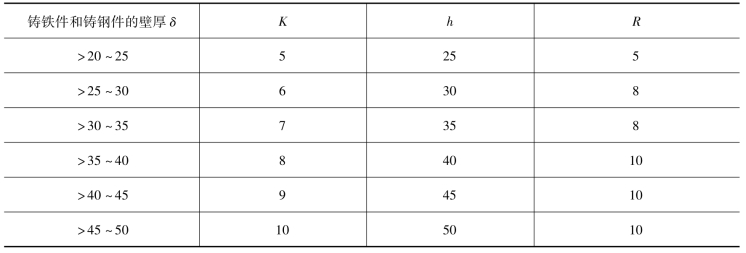

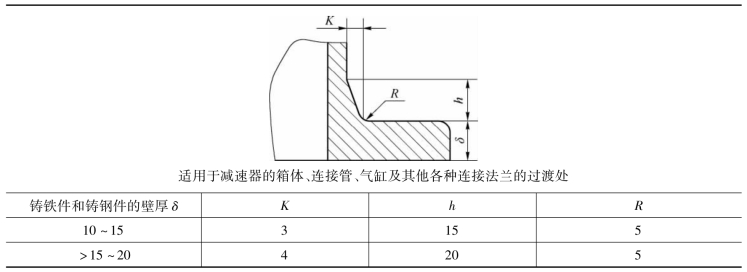

表1-36　铸造过渡斜度（摘自JB/ZQ 4254—2006）　（mm）

（续表）

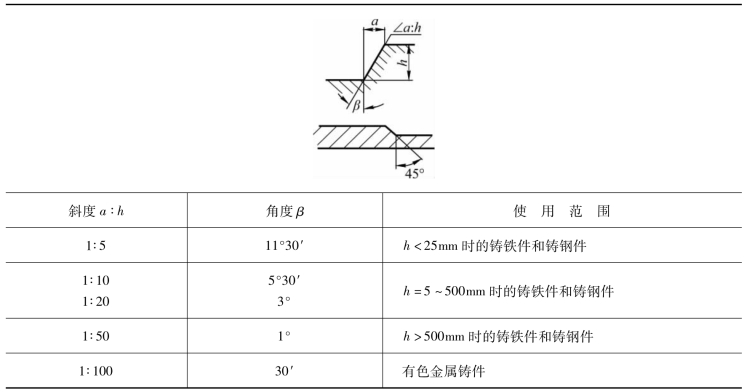

表1-37　铸造斜度（摘自JB/ZQ 4257—1997）

注：当设计不同壁厚的铸件时，在转折点处斜角最大，可增大到30°～45°。

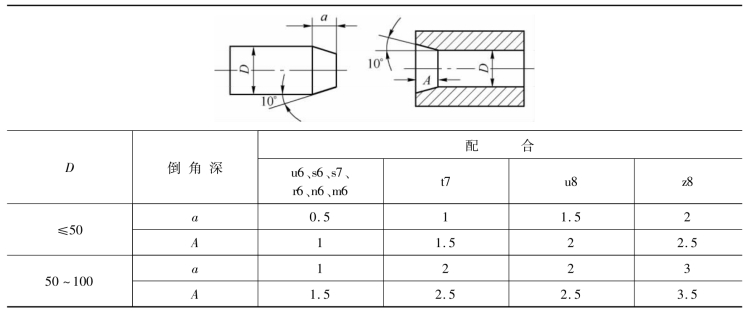

表1-38　过渡配合、过盈配合的嵌入倒角　（mm）

（续表）
