1.3　机械制图

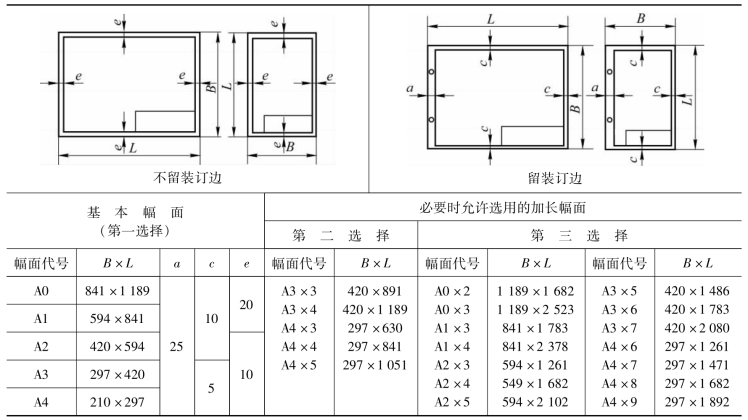

表1-11　图纸幅面和格式（摘自GB/T 14689—2008）　（mm）

注：加长幅面的图框尺寸，按所选用的基本幅面大一号图框尺寸确定。例如A2×3，按A1的图框尺寸确定，即e为20（或c为10）；对A3×4则按A2的图框尺寸确定，即e为10（或c为10）。

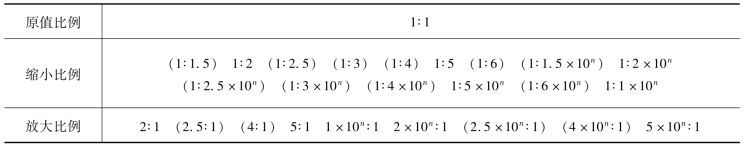

表1-12　图样比例（摘自GB/T 14690—1993）

注：1.表中n为正整数。
2.括号内的比例，必要时允许选取。
3.在同一图样中，各个视图应采用相同的比例。当某个视图需要采用不同比例时，必须另行标注。
4.当图形中孔的直径或薄片的厚度等于或小于2mm，以及斜度或锥度较小时，可不按比例而夸大画出。

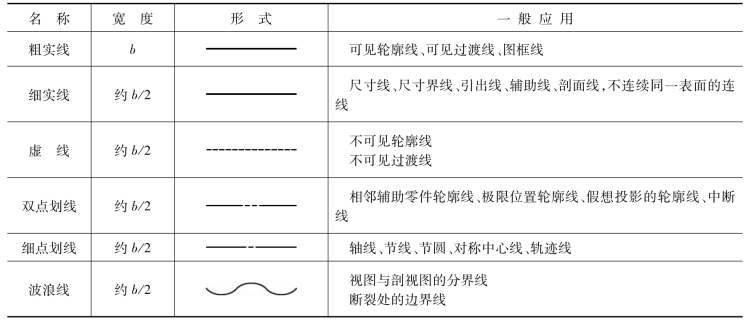

表1-13　机械制图中的线型及应用（摘自GB/T 4457.4—2002）

注：图线宽度b推荐系列为0.25、0.35、0.5、0.7、1、1.4、2mm。

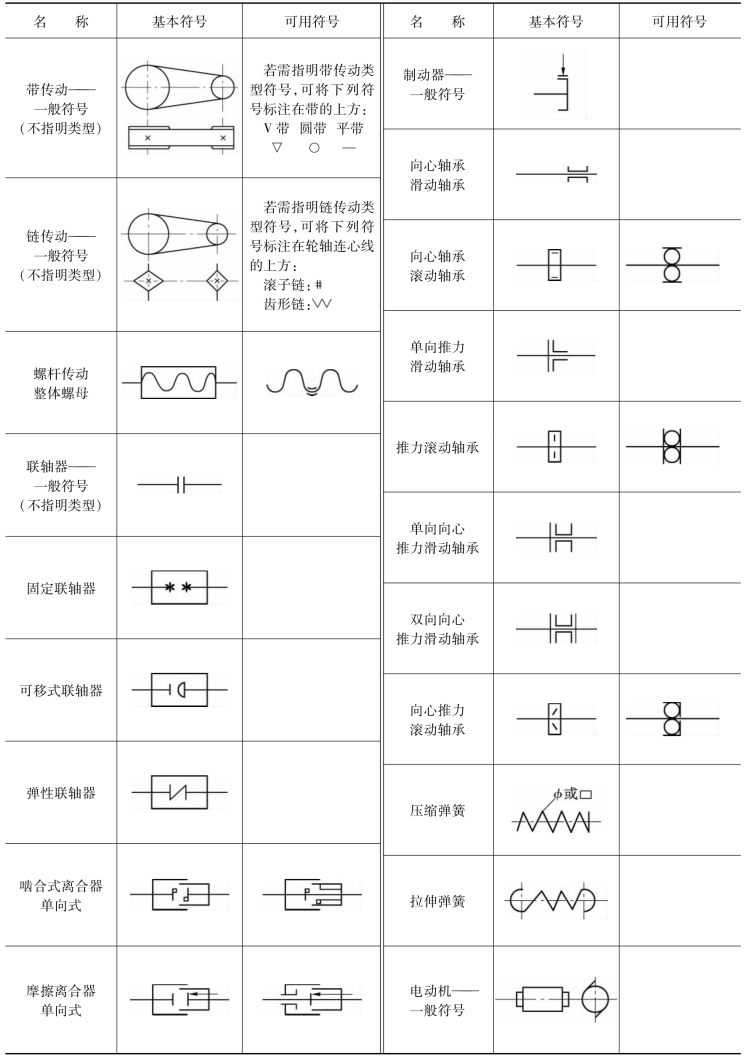

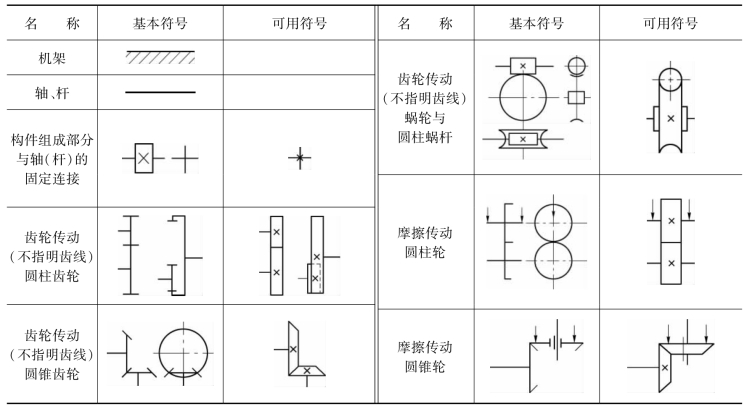

表1-14　机构运动简图用图形符号（摘自GB/T 4460—2013）

（续表）

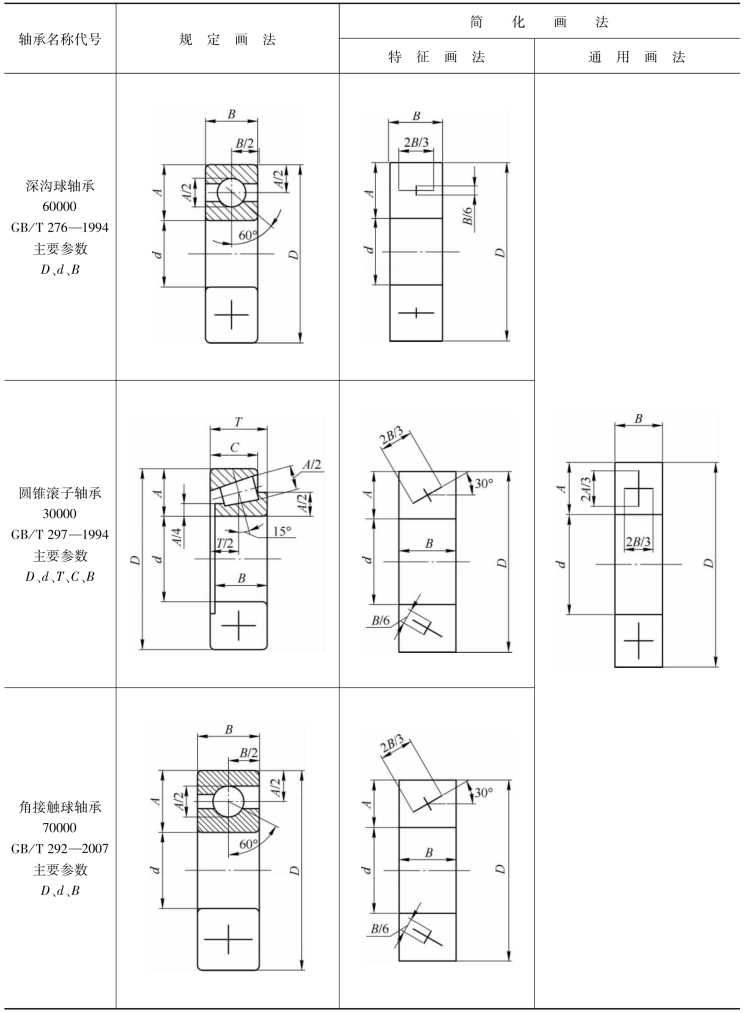

表1-15　轴承的规定画法和简化画法（摘自GB/T 4459.1—1995）

注：如需较详细地表示滚动轴承的主要结构时，可采用规定画法；如只需简单地表示滚动轴承的主要结构时，可采用特征画法；如不需要确切地表示滚动轴承的外形轮廓、载荷特性、结构特征时，可采用通用画法。

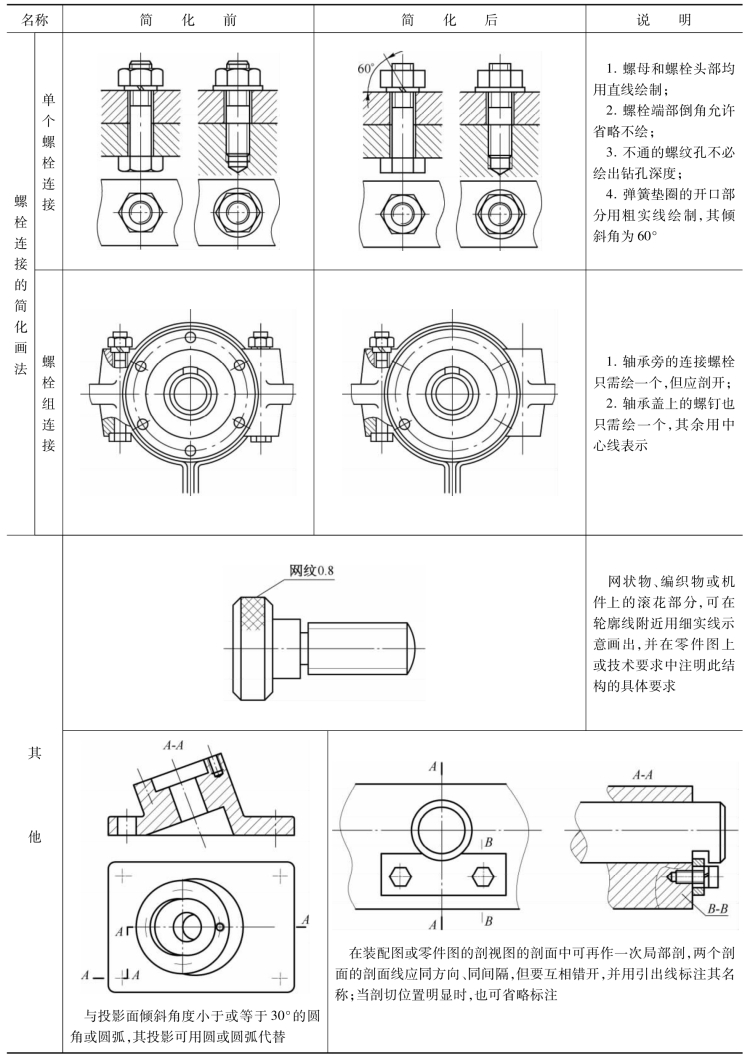

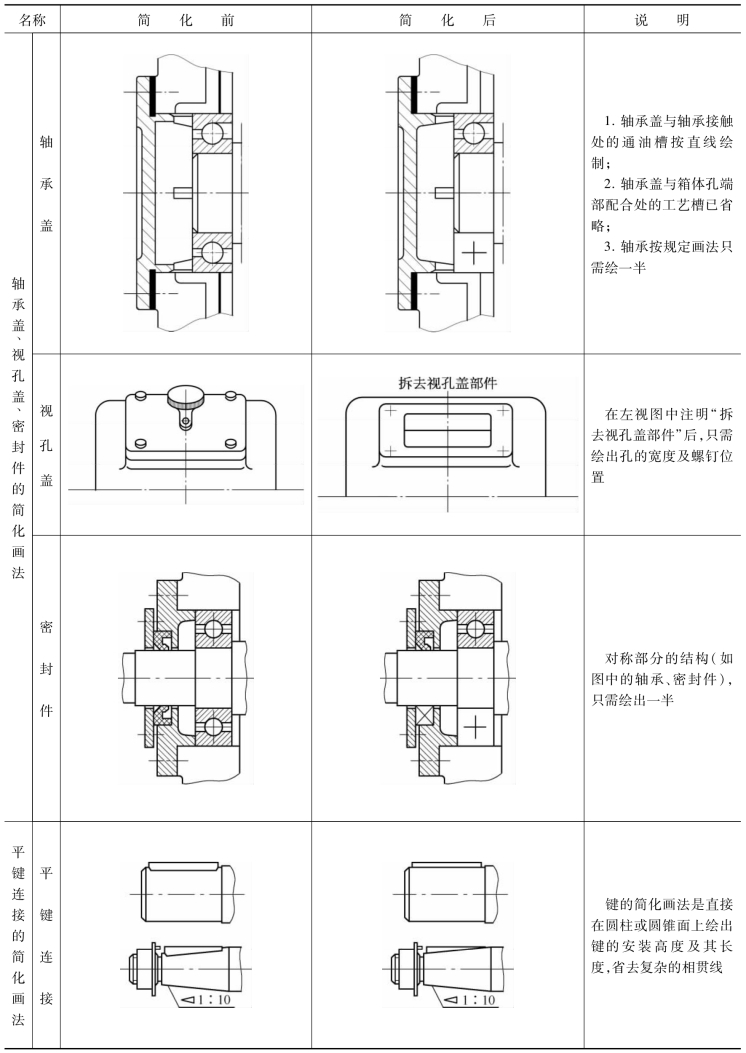

表1-16　装配图中常用的简化画法（摘自GB/T 4458.1—2002、GB/T 4459.1—1995）

（续表）

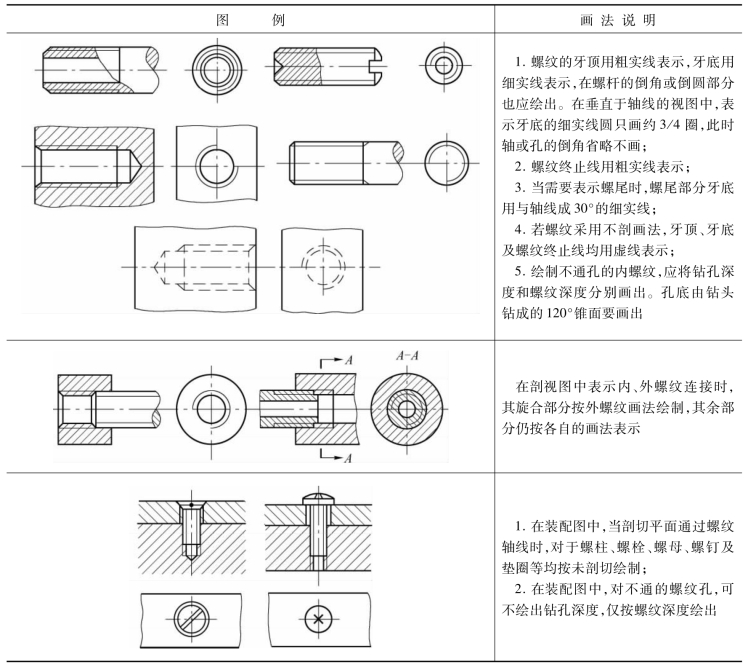

表1-17　螺纹及螺纹紧固件的规定画法（摘自GB/T 4459.1—1995）

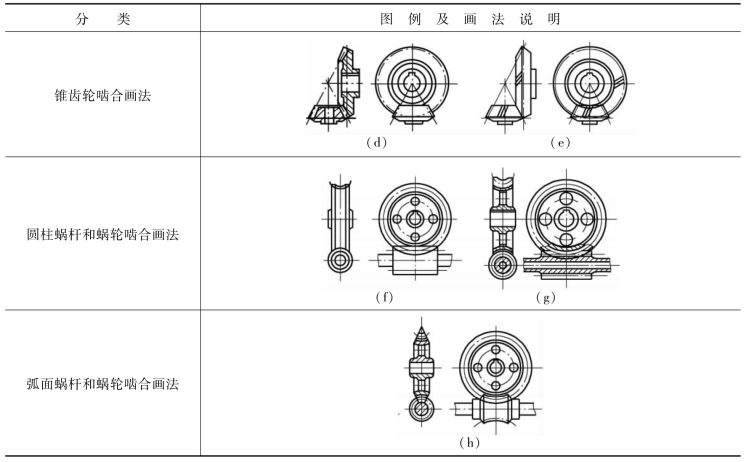

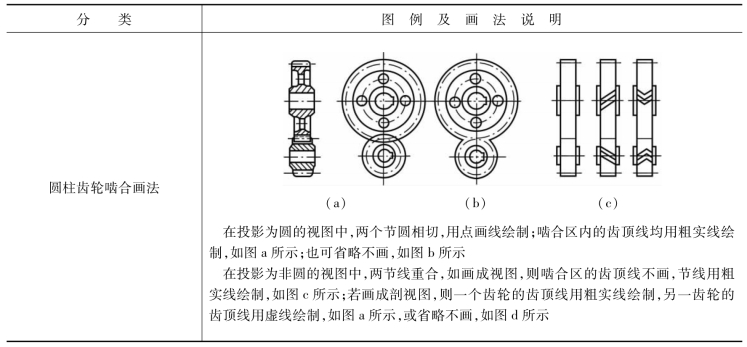

表1-18　齿轮、蜗杆和蜗轮啮合的规定画法（摘自GB/T 4459.2—2003）

（续表）

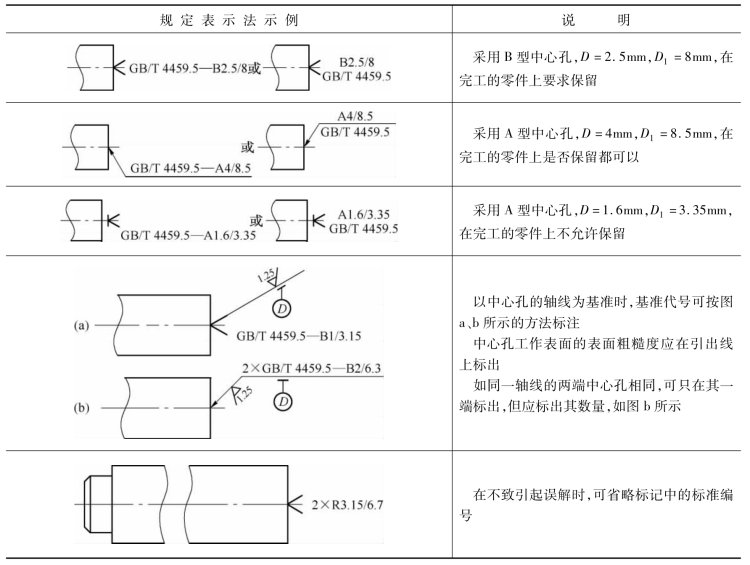

表1-19　中心孔的规定表示法（摘自GB/T 4459.5—1999）
