第五节　足、踝部CT与MR图像

图5-40　经踝关节后份横断层CT图像（骨窗）

1　胫骨 tibia　2　踝关节 ankle joint
3　距骨头 head of talus　4　舟骨 scaproid bone
5　骰骨 cuboid bone　6　第5跖骨 5th metatarsal bone
7　跟骨 calcaneus　8　距下关节 subtalar joint
9　距骨 talus　10　腓骨 fibula

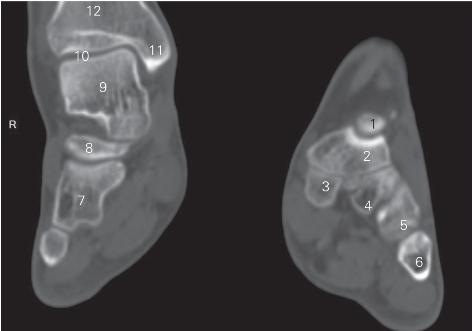

图5-41　经踝关节前份的横断层CT图像（骨窗）

1　距骨头 head of talus　2　舟骨 navicular bone
3　内侧楔骨 medial cuneiform bone
4　中间楔骨 intermediate cuneiform bone
5　外侧楔骨 lateral cuneiform bone　6　第5跖骨 5th metatarsal bone
7　骰骨 cuboid bone　8　跟骨 calcaneus
9　距骨 talus　10　踝关节 ankle joint
11　内踝 medial malleolus　12　胫骨 tibia

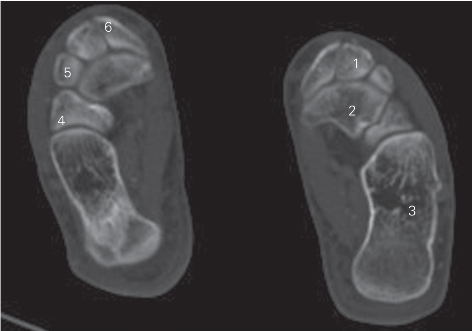

图5-42　经足底的冠状断层CT图像（骨窗）

1　中间楔骨 intermediate cuneiform bone　2　舟骨 navicular bone
3　跟骨 calcaneus　4　骰骨 cuboid bone
5　外侧楔骨 lateral cuneiform bone　6　内侧楔骨 medial cuneiform bone

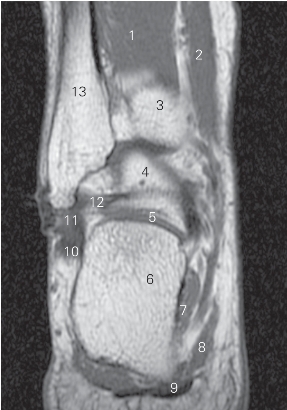

图5-43　经距腓后韧带的横断层MR T1加权图像

1　长屈肌 flexor hallucis longus　2　趾长屈肌 flexor digitorum longus
3　胫骨 tibia　4　距骨 talus
5　距下关节 subtalar joint　6　跟骨 calcaneus
7　足底方肌 quadratus plantae　8　展肌 abductor hallucis
9　趾短屈肌 flexor digitorum brevis　10　腓骨长肌 peroneus longus
11　腓骨短肌 peroneus brevis
12　距腓后韧带 posterior talofibular ligament
13　腓骨 fibula

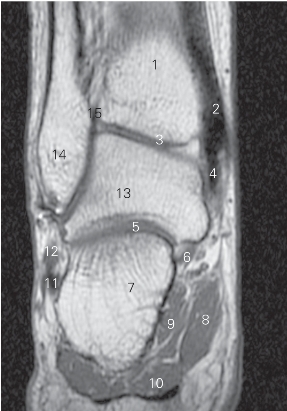

图5-44　经远侧胫腓关节的横断层MR T1加权图像

1　胫骨 tibia　2　趾长屈肌 flexor digitorum longus
3　踝关节 ankle joint　4　胫骨后肌 tibialis posterior
5　距下关节 subtalar joint　6　长屈肌 flexor hallucis longus
7　跟骨 calcaneus　8　展肌 abductor hallucis
9　足底方肌 quadratus plantae　10　趾短屈肌 flexor digitorum brevis
11　腓骨长肌 peroneus longus　12　腓骨短肌 peroneus brevis
13　距骨 talus　14　腓骨 fibula
15　远侧胫腓关节 distal tibiofibular joint

图5-45　经距下关节后份的横断层MR T1加权图像

1　胫骨 tibia　2　踝关节 ankle joint
3　胫跟韧带 calcaneotibial ligament　4　胫骨后肌 tibialis posterior
5　距下关节 subtalar joint　6　长屈肌 flexor hallucis longus
7　展肌 abductor hallucis　8　足底方肌 quadratus plantae
9　趾短屈肌 flexor digitorum brevis　10　跟骨 calcaneus
11　腓骨短肌 peroneus brevis　12　跗骨窦 sinus tarsi
13　距骨 talus
14　趾长伸肌 extensor digitorum longus

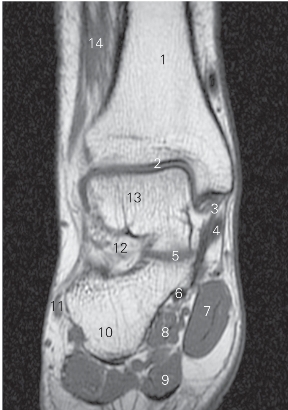

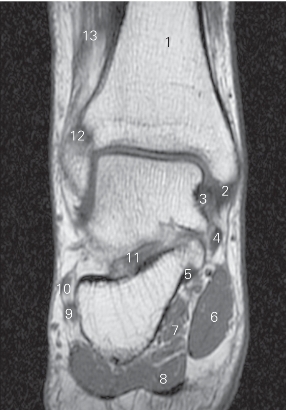

图5-46　经距下关节前份的横断层MR T1加权图像

1　胫骨 tibia　2　胫骨后肌 tibialis posterior
3　胫距后韧带 posterior tibiotalar ligament
4　趾长屈肌 flexor digitorum longus　5　长屈肌 flexor hallucis longus
6　展肌 abductor hallucis　7　足底方肌 quadratus plantae
8　趾短屈肌 flexor digitorum brevis　9　腓骨长肌 peroneus longus
10　腓骨短肌 peroneus brevis　11　距下关节 subtalar joint
12　胫腓后韧带 poterior tibiofibular ligament
13　趾长伸肌 extensor digitorum longus

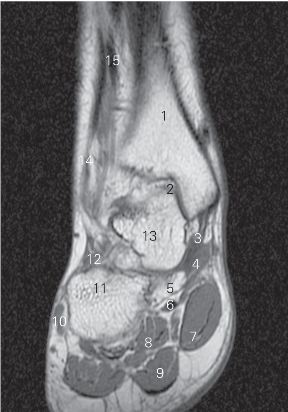

图5-47　经距骨颈的横断层MR T1加权图像

1　胫骨 tibia　2　踝关节 ankle joint
3　胫舟韧带 ligamenta tibionaviculare
4　胫骨后肌 tibialis posterior　5　舟骨 navicular bone
6　长屈肌 flexor hallucis longus　7　展肌 abductor hallucis
8　足底方肌 quadratus plantae　9　趾短屈肌 flexor digitorum brevis
10　腓骨短肌 peroneus brevis　11　跟骨 calcaneus
12　趾短伸肌 extensor digitorum brevis　13　距骨颈 neck of talus
14　腓骨短肌 peroneus brevis
15　趾长伸肌 extensor digitorum longus

图5-48　经距骨前份的横断层MR T1加权图像

1　长伸肌 extensor hallucis longus　2　距骨 talus
3　趾长屈肌 flexor digitorum longus　4　展肌 abductor hallucis
5　长屈肌 flexor hallucis longus　6　趾短屈肌 flexor digitorum brevis
7　小趾展肌 little toe abductor　8　足底方肌 quadratus plantae
9　腓骨短肌 peroneus brevis
10　趾长伸肌 extensor digitorum longus

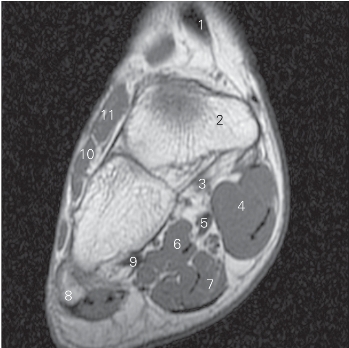

图5-49　经第五跖骨近端的横断层MR T1加权图像

1　长伸肌腱 tendon of extensor hallucis longus
2　舟骨 navicular bone　3　趾长屈肌 flexor digitorum longus
4　展肌 abductor hallucis　5　长屈肌 flexor hallucis longus
6　足底方肌 quadratus plantae　7　趾短屈肌 flexor digitorum brevis
8　第五跖骨 5th metatarsal bone　9　腓骨长肌 peroneus longus
10　趾短伸肌 extensor digitorum brevis
11　短伸肌 extensor hallucis brevis

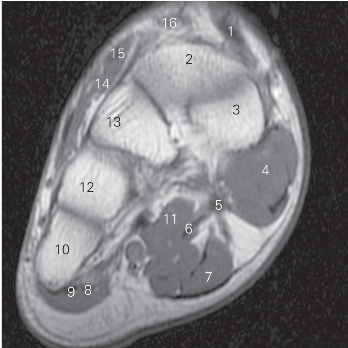

图5-50　经楔骨近段的横断层MR T1加权图像

1　长伸肌腱tendon of extensor hallucis longus
2　中间楔骨 intermediate cuneiform bone
3　内侧楔骨 medial cuneiform bone　4　展肌 abductor hallucis
5　长屈肌 flexor hallucis longus　6　趾长屈肌 flexor digitorum longus
7　趾短屈肌 flexor digitorum brevis
8　小趾短屈肌 flexor digiti minimi brevis
9　小趾展肌 abductor digiti minimi　10　第五跖骨 5th metatarsal bone
11　足底方肌 quadratus plantae　12　第四跖骨 4th metatarsal bone
13　外侧楔骨 lateral cuneiform bone
14　趾短伸肌腱 tendon of extensor digitorum brevis
15　短伸肌 extensor hallucis brevis
16　趾长伸肌 extensor digitorum longus

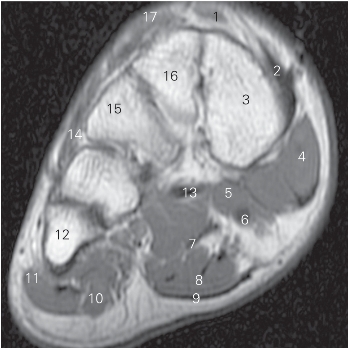

图5-51　经楔骨远段的横断层MR T1加权图像

1　长伸肌腱tendon of extensor hallucis longus
2　胫骨前肌腱tendon of tibialis anterior　3　内侧楔骨 medial cuneiform bone
4　收肌 adductor hallucis　5　短屈肌 flexor hallucis brevis
6　长屈肌 flexor hallucis longus　7　趾长屈肌 flexor digitorum longus
8　趾短屈肌 flexor digitorum brevis　9　足底腱膜 plantar fascia
10　小趾短屈肌 flexor digiti minimi brevis
11　小趾展肌 abductor digiti minimi　12　第五跖骨 5th metatarsal bone
13　腓骨长肌腱 peroneus longus tendon
14　趾短伸肌 extensor digitorum brevis
15　外侧楔骨 lateral cuneiform bone
16　中间楔骨 intermediate cuneiform bone
17　趾长伸肌 extensor digitorum longus

图5-52　经第一跖骨近端的横断层MR T1加权图像

1　长伸肌腱tendon of extensor hallucis longus
2　第一跖骨 1st metatarsal bone　3　展肌 abductor hallucis
4　收肌 adductor hallucis　5　短屈肌 flexor hallucis brevis
6　长屈肌 flexor hallucis longus　7　趾长屈肌 flexor digitorum longus
8　趾短屈肌 flexor digitorum brevis　9　足底腱膜 plantar fascia
10　小趾展肌 abductor digiti minimi
11　小趾短屈肌 flexor digiti minimi brevis
12　骨间足底肌 plantar interossei　13　第三跖骨 3rd metatarsal bone
14　第二跖骨 2nd metatarsal bone

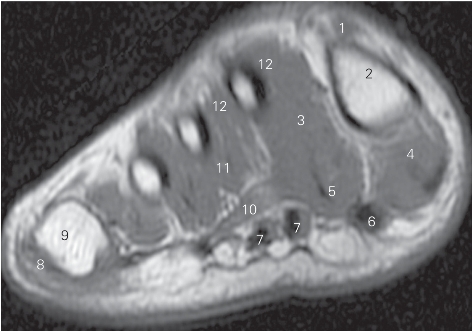

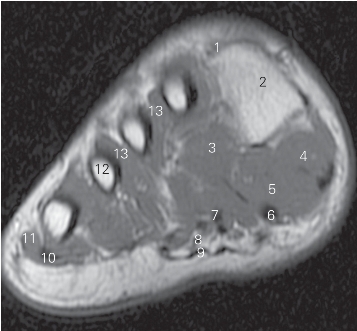

图5-53　经第一跖骨中份的横断层MR T1加权图像

1　长伸肌腱tendon of extensor hallucis longus
2　第一跖骨 1st metatarsal bone　3　收肌 adductor hallucis
4　展肌 abductor hallucis　5　短屈肌 flexor hallucis brevis
6　长屈肌 flexor hallucis longus　7　趾长屈肌 flexor digitorum longus
8　趾短屈肌 flexor digitorum brevis　9　足底腱膜 plantar fascia
10　小趾短屈肌 flexor digiti minimi brevis
11　小趾展肌 abductor digiti minimi　12　第四跖骨 4th metatarsal bone
13　骨间背侧肌 dorsal interossei

图5-54　经第一跖骨远端的横断层MR T1加权图像

1　长伸肌腱tendon of extensor hallucis longus
2　第一跖骨 1st metatarsal bone　3　收肌 adductor hallucis
4　展肌 abductor hallucis　5　短屈肌 flexor hallucis brevis
6　长屈肌 flexor hallucis longus　7　屈肌腱 flexor tendon
8　小趾展肌 abductor digiti minimi　9　第五跖骨 5th metatarsal bone
10　收肌横头 transverse head of adductor hallucis
11　骨间足底肌 plantar interossei　12　骨间背侧肌 dorsal interossei

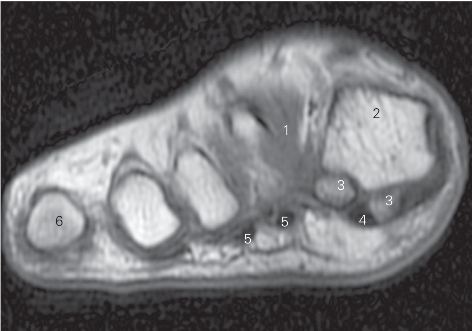

图5-55　经籽骨的横断层MR T1加权图像

1　第一骨间背侧肌 1st dorsal interossei　2　趾 great toe
3　籽骨 sesamoid bone
4　长屈肌腱 tendon of flexor hallucis longus
5　屈肌腱 flexor tendon
6　小趾近节趾骨 proximal phalanx of little toe

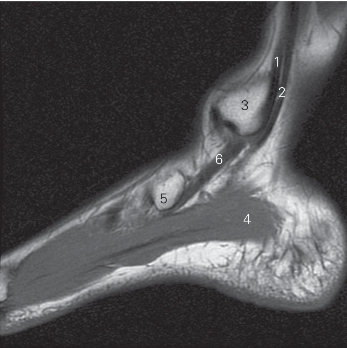

图5-56　经胫骨内髁的矢状断层MR T1加权图像

1　胫骨后肌 tibialis posterior　2　趾长屈肌 flexor digitorum longus
3　内踝 medial malleolus　4　展肌 abductor hallucis
5　舟骨 navicular bone　6　胫骨后肌 tibialis posterior

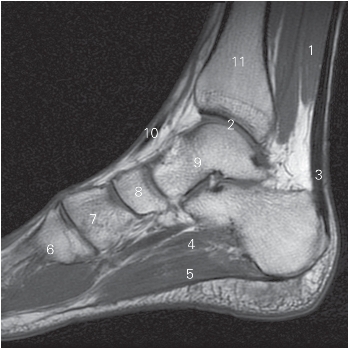

图5-57　经第一跖骨的矢状断层MR T1加权图像

1　比目鱼肌 soleus　2　踝关节 ankle joint
3　跟腱 achilles tendon　4　足底方肌 quadratus plantae
5　趾短屈肌 flexor digitorum brevis
6　第1跖骨 1st metatarsal bones
7　内侧楔骨 medial cuneiform bone
8　足舟骨 navicular bone　9　距骨 talus
10　胫骨前肌 tibialis anterior　11　胫骨 tibia

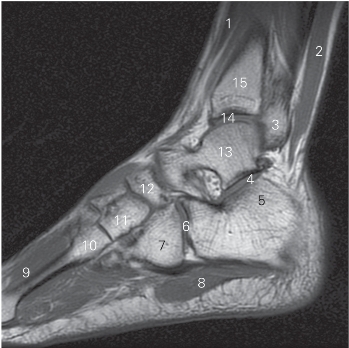

图5-58　经踝关节外踝的矢状断层MR T1加权图像

1　趾长伸肌 extensor digitorum longus
2　腓骨长、短肌 peroneus longus and brevis
3　外踝 lateral malleolus　4　距下关节 subtalar joint
5　跟骨 calcaneus　6　跟骰关节 calcaneocuboid joint
7　骰骨 cuboid bone　8　趾短屈肌 flexor digitorum brevis
9　骨间背侧肌 dorsal interossei　10　第三楔骨 3rd cuneiform bone
11　外侧楔骨 lateral cuneiform bone　12　足舟骨 navicular bone
13　距骨 talus　14　踝关节 ankle joint
15　胫骨 tibia

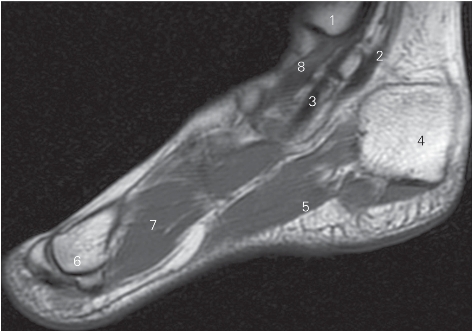

图5-59　经内踝管的足冠状断层MR T1加权图像

1　胫骨 tibia　2　长屈肌 flexor hallucis longus
3　趾长屈肌 flexor digitorum longus　4　跟骨 calcaneal
5　趾短屈肌 flexor digitorum brevis　6　第一跖骨 1st metatarsal bone
7　足底肌 sole muscle　8　胫骨后肌 tibialis posterior

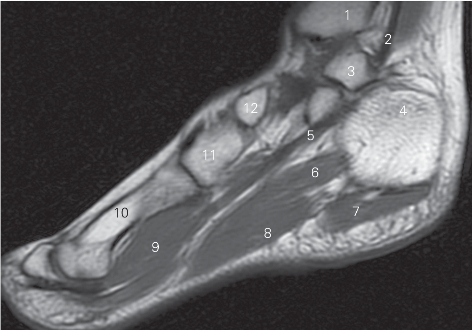

图5-60　经第一跖骨的足冠状断层MR T1加权图像

1　胫骨 tibia　2　长屈肌 flexor hallucis longus
3　距骨 talus　4　跟骨 calcaneus
5　长屈肌腱 tendon of flexor hallucis longus
6　足底方肌 quadratus plantae　7　小趾展肌 abductor digiti minimi
8　趾短屈肌 flexor digitorum brevis　9　足底肌 sole muscle
10　第一跖骨 1st metatarsal bone　11　内侧楔骨 medial cuneiform bone
12　舟骨 navicular bone

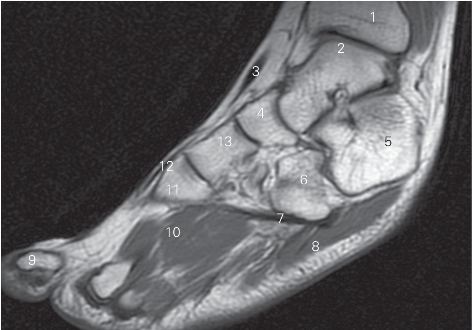

图5-61　经内侧楔骨的足冠状断层MR T1加权图像

1　胫骨 tibia　2　距骨 talus
3　胫骨前肌 tibialis anterior　4　舟骨 navicular bone
5　跟骨 calcaneal　6　骰骨 cuboid bone
7　腓骨长肌 peroneus longus　8　小趾展肌 abductor digiti minimi
9　趾 great toe　10　足底肌 sole muscle
11　第一跖骨 1st metatarsal bone
12　长伸肌腱tendon of extensor hallucis longus
13　内侧楔骨 medial cuneiform bone

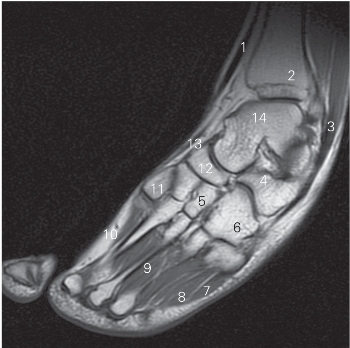

图5-62　经第二跖骨的足冠状断层MR T1加权图像

1　胫骨前肌 tibialis anterior　2　胫骨 tibia
3　腓骨长短肌 peroneus longus and brevis　4　跟骨 calcaneus
5　外侧楔骨 lateral cuneiform bone　6　骰骨 cuboid bone
7　小趾展肌 abductor digiti minimi
8　小趾短屈肌 flexor digiti minimi brevis　9　骨间肌 interossei
10　第二跖骨 2ed metatarsal bone
11　内侧楔骨 medial cuneiform bone　12　足舟骨 navicular bone
13　长伸肌腱tendon of extensor hallucis longus　14　距骨 talus

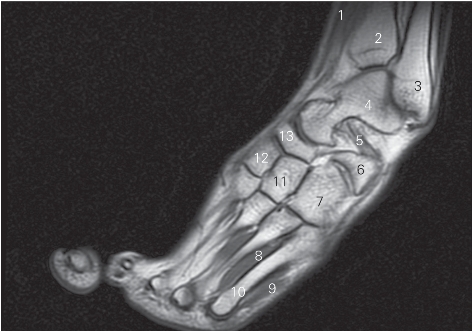

图5-63　经第五跖骨的足冠状断层MR T1加权图像

1　长屈肌 flexor hallucis longus　2　胫骨 tibia
3　外踝 lateral condyle　4　距骨 talus
5　跗骨窦 sinus tarsi　6　跟骨 calcaneus
7　骰骨 cuboid bone　8　骨间肌 interossei
9　小趾展肌 abductor digiti minimi　10　第五跖骨 5th metatarsal bone
11　外侧楔骨 lateral cuneiform bone
12　中间楔骨 intermediata cuneiform bone
13　舟骨 navicular bone
