第四节　小腿部CT与MR图像

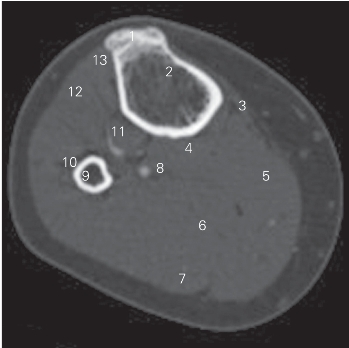

图5-32　经小腿上份的横断层CT图像（骨窗）

1　胫骨粗隆 tibial tuberosity　2　胫骨 tibia
3　缝匠肌 sartorius　4　趾长屈肌 flexor digitorum longus
5　腓肠肌内侧头 medial head of gastrocnemius
6　比目鱼肌 soleus
7　腓肠肌外侧头 lateral head of gastrocnemius
8　腓神经 tibial nerve　9　腓骨 fibula
10　腓总神经 commer pernoneal nerve　11　胫骨后肌 tibialis posterior
12　趾长伸肌 extensor digitorum longus　13　胫骨前肌 tibialis anterior

图5-33　经小腿中份的横断层CT图像（骨窗）

1　胫骨前肌 tibialis anterior　2　胫骨 tibia
3　趾长屈肌 flexor digitorum longus　4　胫骨后肌 tibialis posterior
5　胫后血管 posterior tibial vessels　6　大隐静脉 greater saphenous vein
7　比目鱼肌 soleus
8　腓肠肌内侧头 medial head of gastrocnemius
9　腓肠肌外侧头 lateral head of gastrocnemius
10　腓血管 fibular vessel　11　腓骨 fibula
12　腓骨长肌 peroneus longus　13　胫前血管 anterior tibial vessels
14　长伸肌 extensor hallucis longus
15　趾长伸肌 extensor digitorum longus

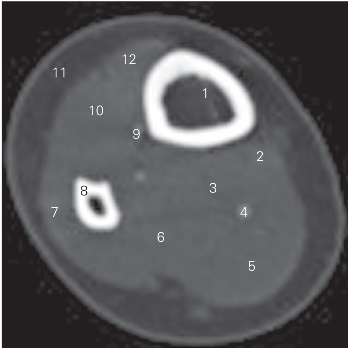

图5-34　经小腿下份的横断层CT图像（骨窗）

1　胫骨 tibia　2　趾长屈肌 flexor digitorum longus
3　胫骨后肌 tibialis posterior　4　胫后血管 posterior tibial vessels
5　小腿三头肌 triceps surae　6　长屈肌 flexor hallucis longus
7　腓骨短肌 peroneus brevis　8　腓骨 fibula
9　胫前血管 anterior tibial vessels
10　趾长伸肌 extensor digitorum longus
11　腓浅神经 superficial peroneal nerve
12　长伸肌 extensor hallucis longus

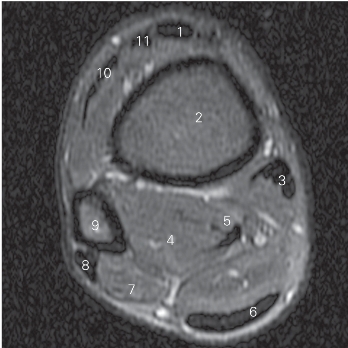

图5-35　经胫骨下段的横断层MR T2WI FS

1　胫骨前肌 tibialis anterior　2　胫骨 tibia
3　胫骨后肌 tibialis posterior　4　长屈肌 flexor hallucis longus
5　趾长屈肌 flexor digitorum longus　6　跟腱 tendo calcaneus
7　腓骨短肌 peroneus brevis　8　腓骨长肌 peroneus longus
9　腓骨 fibula
10　趾长伸肌 extensor digitorum longus
11　长伸肌 extensor hallucis longus

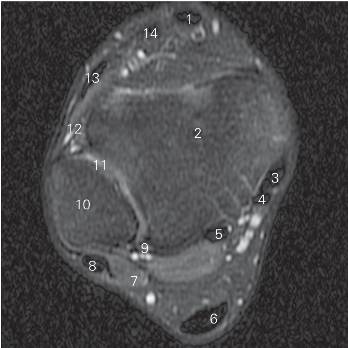

图5-36　经远侧胫腓关节的横断层 MR T2WI FS

1　胫骨前肌 tibialis anterior　2　胫骨 tibia
3　胫骨后肌 tibialis posterior
4　趾长屈肌 flexor digitorum longus
5　长屈肌 flexor hallucis longus　6　跟腱 tendo calcaneus
7　腓骨短肌 peroneus brevis　8　腓骨长肌 peroneus longus
9　下胫腓后韧带 posterior lower tibiofibular ligament
10　腓骨 fibula
11　胫腓远侧关节 distal tibiofibular joint
12　下胫腓前韧带 anterior lower tibiofibular ligament
13　趾长伸肌 extensor digitorum longus
14　长伸肌 extensor hallucis longus

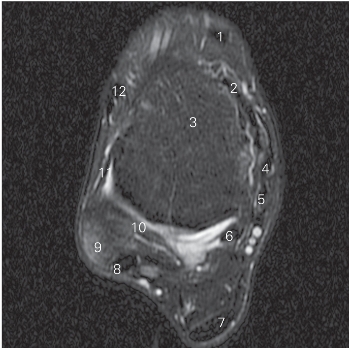

图5-37　经踝关节下方的横断层MR T2WI FS

1　胫骨前肌 tibialis anterior　2　关节囊 joint capsule
3　距骨 talus　4　胫骨后肌 tibialis posterior
5　趾长屈肌 flexor digitorum longus　6　长屈肌 flexor hallucis longus
7　跟腱 tendo calcaneus
8　腓骨长、短肌 peroneus longus and brevis
9　外踝 lateral malleolus
10　距腓后韧带 posterior talofibular ligament
11　距腓前韧带 anterior talofibular ligament
12　趾长伸肌 extensor digitorum longus

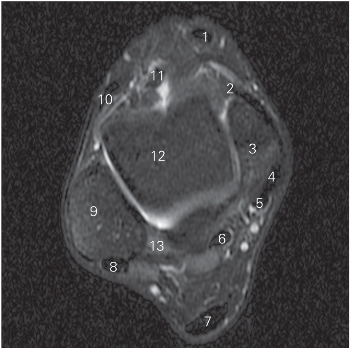

图5-38　经胫骨内外髁的横断层MR T2WI FS

1　胫骨前肌 tibialis anterior　2　关节囊 joint capsule
3　内踝 medial malleolus　4　胫骨后肌 tibialis posterior
5　趾长屈肌 flexor digitorum longus　6　长屈肌 flexor hallucis longus
7　跟腱 tendo calcaneus
8　腓骨长、短肌 peroneus longus and brevis
9　外踝 lateral malleolus
10　趾长伸肌 extensor digitorum longus
11　长伸肌 extensor hallucis longus　12　距骨 talus
13　距腓后韧带 posterior talofibular ligament

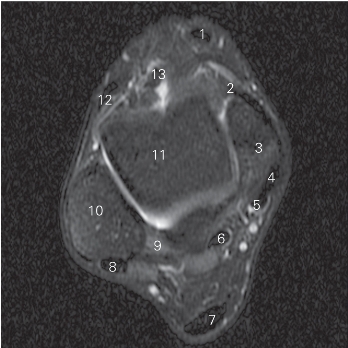

图5-39　经胫骨内外髁的横断层MR T2WI FS

1　胫骨前肌 tibialis anterior　2　关节囊 joint capsule
3　内踝 medial malleolus　4　胫骨后肌 tibialis posterior
5　趾长屈肌 flexor digitorum longus　6　长屈肌 flexor hallucis longus
7　跟腱 tendo calcaneus
8　腓骨长、短肌 peroneus longus and brevis
9　距腓后韧带 posterior talofibular ligament
10　外踝 lateral malleolus　11　距骨 talus
12　趾长伸肌 extensor digitorum longus
13　长伸肌 extensor hallucis longus
