第二节　股部CT与MR图像

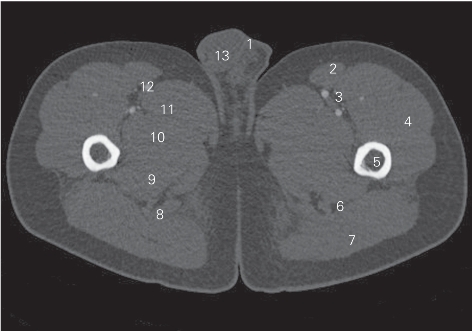

图5-7　经臀大肌下份的横断层CT图像（骨窗）

1　阴囊 scrotum　2　缝匠肌 sartorius
3　股静脉 femoral vein　4　股外侧肌 vastus lateralis
5　股骨 femur　6　坐骨神经 sciatic nerve
7　臀大肌 gluteus maximus　8　股二头肌长头 long head of biceps femoris
9　大收肌 adductor magnus　10　短收肌 adductor brevis
11　长收肌 adductor longus　12　股动脉 femoral artery
13　睾丸 testis

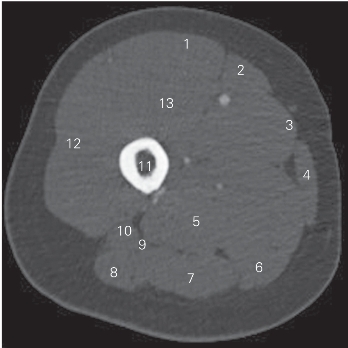

图5-8　经股骨上份的横断层CT图像（骨窗）

1　股直肌 rectus femoris　2　股内侧肌 vastus medialis
3　缝匠肌 sartorius　4　股薄肌 gracilis
5　大收肌 adductor magnus　6　半膜肌 semimembranosus
7　半腱肌 semitendinosus　8　股二头肌长头 long head of biceps femoris
9　坐骨神经 sciatic nerve　10　股二头肌短头 short head of biceps femoris
11　股骨 femur　12　股外侧肌 vastus lateralis
13　股中间肌 vastus intermedius

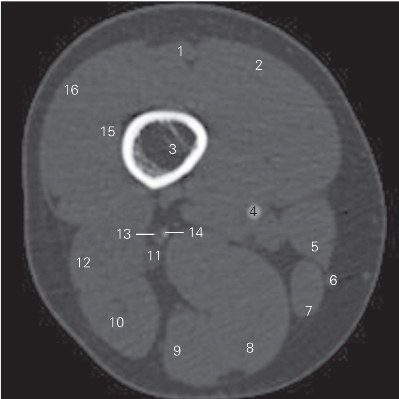

图5-9　经股骨下份的横断层CT图像（骨窗）

1　股直肌 rectus femoris　2　股内侧肌 vastus medialis
3　股骨 femur　4　股动脉 femoral artery
5　缝匠肌 sartorius　6　大隐静脉 greater saphenous vein
7　股薄肌 gracilis　8　半膜肌 semimembranosus
9　半腱肌 semitendinosus　10　股二头肌长头 long head of biceps femoris
11　坐骨神经 sciatic nerve　12　股二头肌短头 short head of biceps femoris
13　股静脉 femoral vein　14　股深动脉 deep femoral artery
15　股中间肌 vastus intermedius
16　股外侧肌 vastus lateralis

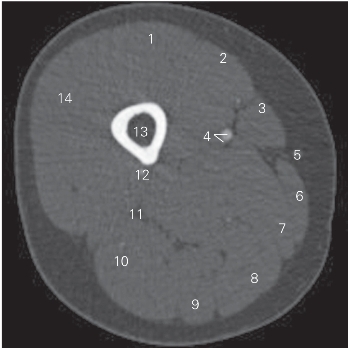

图5-10　经股骨中份的横断层CT图像（骨窗）

1　股直肌 rectus femoris　2　股内侧肌 vastus medialis
3　缝匠肌 sartorius　4　股动、静脉 femoral artery and vein
5　大隐静脉 greater saphenous vein
6　股薄肌 gracilis　7　大收肌 adductor magnus
8　半膜肌 semimembranosus　9　半腱肌 semitendinosus
10　股二头肌长头 long head of biceps femoris
11　坐骨神经 sciatic nerve　12　股深动脉 deep femoral artery
13　股骨 femur　14　股外侧肌 vastus lateralis

图5-11　经股骨上份的横断层MR T1加权图像

1　股直肌 rectus femoris　2　缝匠肌 sartorius
3　股动、静脉 femoral artery and vein　4　大收肌 adductor magnus
5　股薄肌 gracilis　6　半膜肌 semimembranosus
7　半腱肌 semitendinosus　8　股二头肌 biceps femoris
9　股骨 femur　10　股中间肌 vastus intermedius
11　股外侧肌 vastus lateralis　12　阔筋膜张肌 tensor fasciae latae

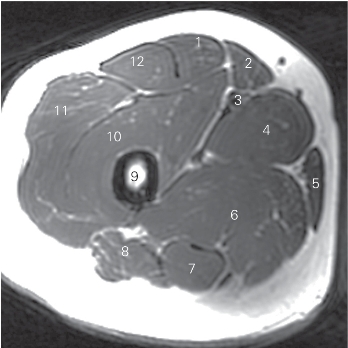

图5-12　经股骨中份的横断层MR T2WI FS

1　股直肌 rectus femoris　2　股内侧肌 vastus medialis
3　缝匠肌 sartorius　4　股动静脉 femoral artery and vein
5　大收肌 adductor magnus　6　股薄肌 gracilis
7　半膜肌 semimembranosus　8　半腱肌 semitendinosus
9　股二头肌长头 long head of biceps femoris
10　股二头肌短头 short head of biceps femoris
11　外侧肌间隔 lateral intermuscular septum
12　股骨 femur　13　股中间肌 vastus intermedius
14　股外侧肌 vastus lateralis

图5-13　经股骨下份的横断层MR T1加权图像

1　股内侧肌 vastus medialis　2　缝匠肌 sartorius
3　大隐静脉 great saphenous vein　4　股薄肌腱 tendon of gracilis
5　半膜肌 semimembranosus　6　半腱肌 semitendinosus
7　胫神经 tibial nerve　8　股二头肌 biceps femoris
9　腘动、静脉 popliteal artery and vein
10　股外侧肌 vastus lateralis
11　股骨 femur

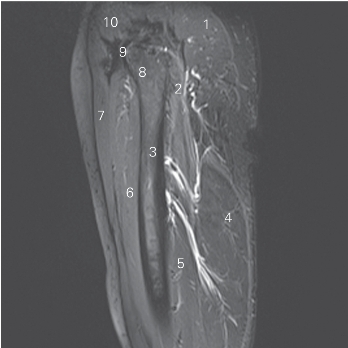

图5-14　经股骨的矢状断层的MR T1WI FS

1　臀大肌 gluteus maximus　2　股方肌 quadratus femoris
3　股骨 femur　4　半腱肌 semitendinosus
5　大收肌 adductor magnus　6　股中间肌 vastus intermedius
7　股直肌 rectus femoris　8　股骨颈 femoral neck
9　髂股韧带 iliofemoral ligament　10　臀小肌 gluteus minimus

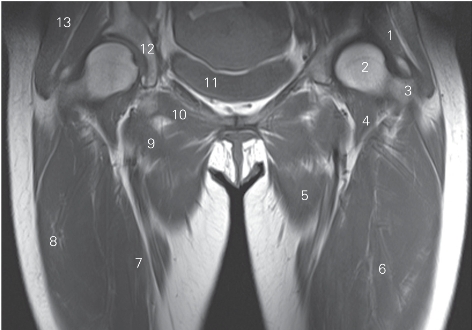

图5-15　经股骨颈的冠状断层MR T1加权图像

1　臀小肌 gluteus minimus　2　股骨头 head of femur
3　大转子 greater trochanter　4　髂腰肌 iliopsoas
5　大收肌 adductor magnus　6　股中间肌 vastus intermedius
7　股内侧肌 musculus vastus medialis　8　股外侧肌 vastus lateralis
9　耻骨肌 pectineus　10　闭孔外肌 obturator externus
11　膀胱 urinary bladder　12　髋臼 acetabulum
13　臀中肌 gluteus medius

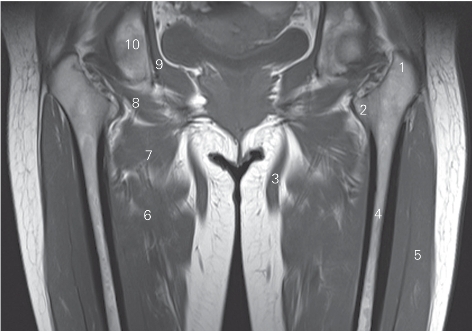

图5-16　经股骨长轴的冠状断层MR T1加权图像

1　大转子 greater trochanter　2　小转子 lesser trochanter
3　股薄肌 gracilis　4　股骨 femur
5　股外侧肌 vastus lateralis　6　大收肌 adductor magnus
7　短收肌 adductor brevis　8　闭孔外肌 obturator externus
9　闭孔内肌 obturator internus　10　坐骨 ischium

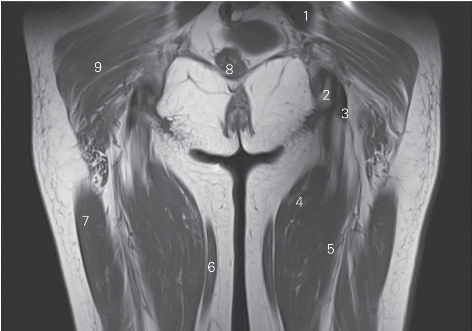

图5-17　经坐骨结节的冠状断层MR T1加权图像

1　臀中肌 gluteus medium　2　坐骨结节 ischial tuberosity
3　半膜肌腱 tendon of semimembranosus　4　半腱肌 semitendinosus
5　半膜肌 semimembranosus　6　股薄肌 gracilis
7　股外侧肌 vastus lateralis　8　直肠 rectum
9　臀大肌 gluteus maximus
