第三章　腰椎、骶尾椎CT与MR图像

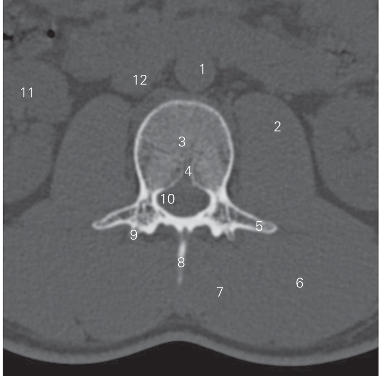

图3-1　经第2腰椎椎体的横断层CT图像（骨窗）

1　腹主动脉 abdominal aorta　2　腰大肌 psoas major
3　第2腰椎椎体 2nd lumbar vertebral body
4　椎体静脉 basivertebral veins　5　横突 transverse process
6　竖脊肌 erector spinae　7　多裂肌 multifidi
8　腰椎棘突 spinous process of lumbar vertebra
9　上关节突 superior articular process　10　侧隐窝 lateral recess
11　右肾 right kidney　12　下腔静脉Inferior vena cava

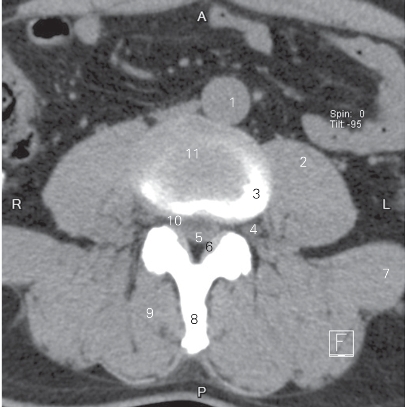

图3-2　经第3/4腰椎间盘的横断层CT图像（软组织窗）

1　腹主动脉 abdominal aorta　2　腰大肌 psoas major
3　第3腰椎椎体 3rd lumbar vertebral body
4　第3腰神经 3rd lumbar nerve
5　蛛网膜下隙 subarachnoid space　6　黄韧带 ligamenta flava
7　腰方肌 quadratus lumborum　8　棘突 spinous process
9　竖脊肌 erector spinae
10　腰椎间孔 intervertebral foramen
11　第3腰椎间盘 3rd lumbar intervertebral disc

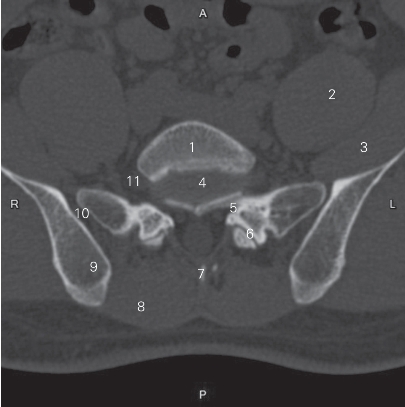

图3-3　经第5腰椎椎体的横断层CT图像（骨窗）

1　第5腰椎椎体 5th lumbar vertebral body　2　腰大肌 psoas major
3　髂肌 iliacus
4　第5腰椎间盘 5th lumbar intervertebral disc　5　侧隐窝 lateral recess
6　关节突关节 zygapophysial joint　7　棘突 spinous process
8　多裂肌 multifidi　9　髂骨 ilium
10　骶髂关节 sacroiliac joint
11　第5腰神经 5th lumbar nerve

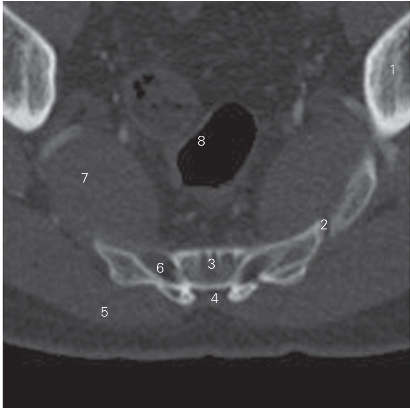

图3-4　经第4骶椎的横断层CT图像（骨窗）

1　髂骨 ilium　2　骶髂关节 sacroiliac joint
3　第4骶椎 4th sacral vertebrae　4　骶管 sacral canal
5　臀大肌 gluteus maximus　6　骶孔 sacral foramen
7　梨状肌 piriformis　8　直肠 rectum

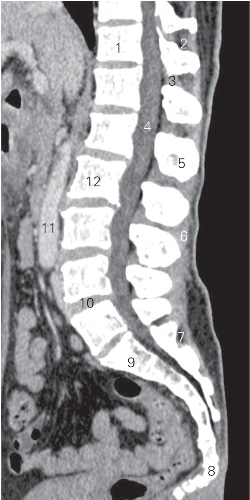

图3-5　经腰段脊柱正中矢状断层CT图像（软组织窗）

1　第11胸椎椎体 11th thoracic vertebral body
2　胸棘间肌 thoracic interspinal muscle　3　黄韧带 ligamentum flavum
4　硬膜囊 dural sac
5　第1腰椎棘突 1st lumbar spinous process
6　棘上韧带 supraspinous ligament　7　骶后孔 posterior sacral foramina
8　第1尾椎 1st caudal vertebrae
9　第1骶椎椎体 1st sacral vertebral body
10　第4腰椎间盘 4th lumbar intervertebral disc
11　腹主动脉 abdominal aorta
12　第2腰椎椎体 2nd lumbar vertebral body

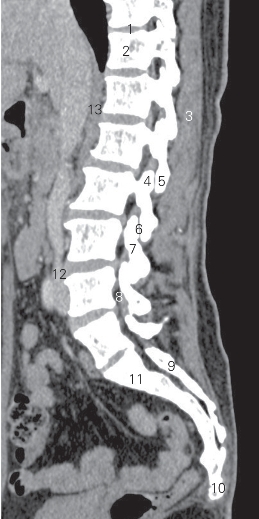

图3-6　经脊柱的旁正中矢状断层CT图像（软组织窗）

1　第10胸椎间盘 10th thoracic intervertebral disc
2　第11胸椎椎体 11th thoracic vertebral body
3　竖脊肌 erector spinae　4　上关节突 superior articular process
5　下关节突 inferior articular process　6　关节突关节 zygapophysial joints
7　关节突间部 intermediate part of articular process
8　椎间孔 intervertebral foramen　9　骶中间嵴 intermediate sacral crest
10　尾骨 coccyx
11　第1骶椎椎体 1st sacral vertebral body
12　下腔静脉 inferior vena cava　13　右膈脚 right crus of diaphragm

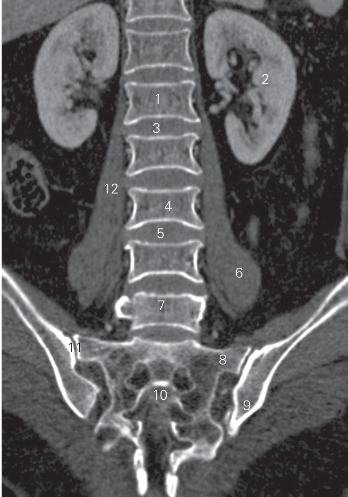

图3-7　经腰椎椎体的冠状曲面重建CT图像（骨窗）

1　第1腰椎椎体 1st vertebral body　2　左肾 left kidney
3　第1腰椎间盘 1st lumbar intervertebral disc
4　第3腰椎椎体 3rd lumbar vertebral body
5　第3腰椎间盘 3rd lumbar intervertebral disc
6　左侧腰大肌 left psoas major
7　第5腰椎椎体 5th lumbar vertebral body
8　骶翼 ala of sacrum
9　髂骨 ilium　10　第2骶骨 2nd sacrum
11　骶髂关节 sacroiliac joint　12　右侧腰大肌 right psoas major

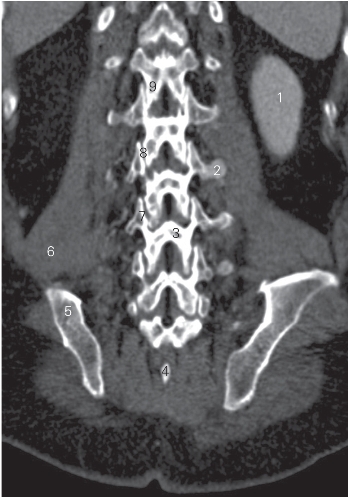

图3-8　经腰椎椎弓板的冠状曲面重建CT图像（骨窗）

1　左肾 left kidney　2　横突 transverse process
3　椎弓板 lamina of vertebral body　4　棘突 spinous process
5　髂骨 ilium　6　腰大肌 psoas major
7　上关节突 superior articular process　8　关节突关节 zygapophysial joint
9　下关节突 inferior articular process

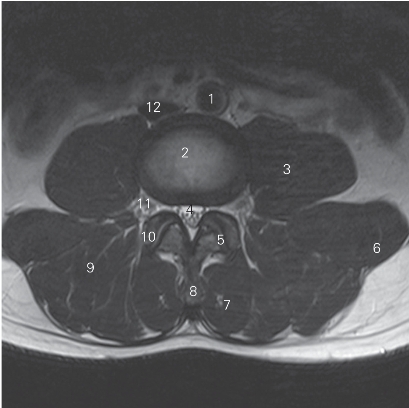

图3-9　经第4腰椎间盘的横断层MR T2加权图像

1　腹主动脉 abdominal aorta
2　第4腰椎间盘 4th lumbar intervertebral disc
3　腰大肌 psoas major　4　硬膜囊 dural sac
5　关节突关节 zygapophyseal joint　6　腰方肌 quadratus lumborum
7　多裂肌 multifidi　8　棘突 spinous process
9　竖脊肌 erector spinae
10　上关节突 superior articular process
11　腰神经 lumbar nerve　12　下腔静脉 inferior vena cava

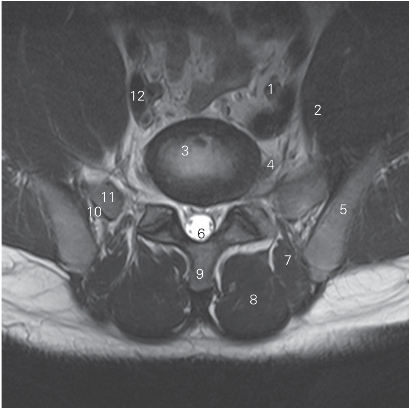

图3-10　经第5腰椎间盘的横断层MR T2加权图像

1　髂总动脉 common iliac artery　2　腰大肌 psoas major
3　第5腰椎间盘 5th lumbar intervertebral disc
4　第5腰神经 5th lumbar nerve　5　髂骨 ilium
6　硬膜囊 dural sac　7　竖脊肌 erector spinae
8　多裂肌 multifidi　9　腰椎棘突 lumbar spinous process
10　骶髂关节 sacroiliac joint　11　骶翼 ala of sacrum
12　髂总静脉 common iliac vein

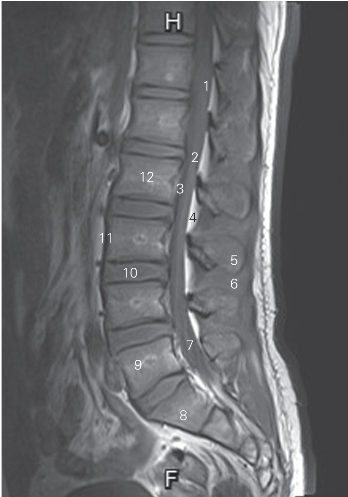

图3-11　经脊柱腰、骶尾段正中矢状断层MR T1加权图像

1　脊髓 spinal cord　2　脊髓圆锥 conus medullaris
3　后纵韧带 posterior longitudinal ligament
4　硬膜外脂肪 epidural fat　5　棘突 spinous process
6　棘间肌 interspinous muscle
7　终丝和马尾 filum terminal and cauda equina
8　第1骶椎1st sacral vertebrae　9　第5腰椎 5th lumbar vertebrae
10　第3腰椎间盘 3rd lumbar intervertebral disc
11　前纵韧带 anterior longitudinal ligament
12　第2腰椎椎体 2nd lumbar vertebral body

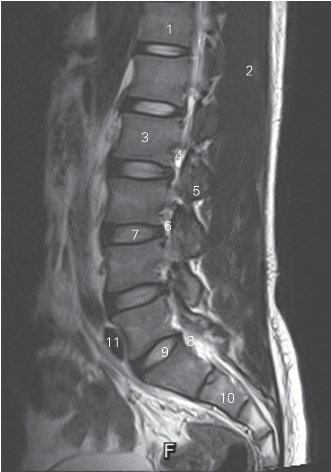

图3-12　经脊柱腰、骶尾段正中矢状断层MR T2加权图像

1　脊髓 spinal cord　2　终池 cisterna terminalis
3　脊髓圆锥 conus medullaris　4　棘突 spinous process
5　后纵韧带 posterior longitudinal ligament
6　椎基底静脉 vertebral basilar vein
7　终丝和马尾 filum terminal and cauda equina
8　第1骶椎椎体 1st sacral vertebrae　9　髂总动脉 common iliac artery
10　前纵韧带 anterior longitudinal ligament
11　第3腰椎椎体 3rd lumbar vertebral body
12　第2腰椎间盘 2nd lumbar intervertebral disc
13　第1腰椎椎体 1th lumbar vertebral body

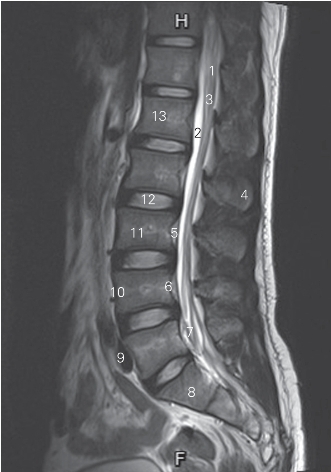

图3-13　经脊柱腰、骶尾段的旁正中矢状断层MR T2加权图像

1　第12胸椎椎体 12th thoracic vertebral body
2　竖脊肌 erector spinae
3　第2腰椎椎体 2nd lumbar vertebral body
4　第2腰神经 2nd lumbar nerve　5　乳突 mastoid process
6　椎间孔 intervertebral foramen
7　第3腰椎间盘 3rd lumbar intervertebral disc
8　第1骶神经 1st sacral nerve
9　第5腰椎间盘 5th lumbar intervertebral disc
10　第2骶椎椎体 2nd sacral vertebral body
11　髂总动脉 common iliac artery
