第一章　颈椎CT与MR图像

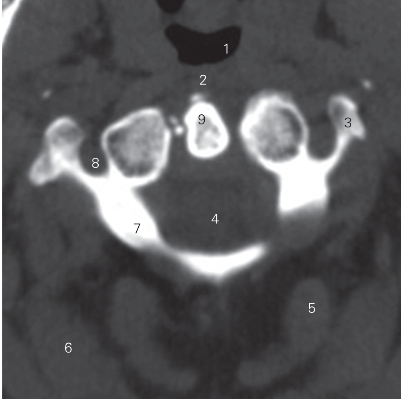

图1-1　经齿突的横断层CT图像（骨窗）

1　喉咽 laryngopharynx　2　咽下缩肌 inferior constrictor of pharynx
3　横突 transverse process　4　颈髓 cervical cord
5　多裂肌 multifidus muscle　6　颈夹肌 splenius cervicis
7　寰椎 atlas　8　横突孔 transverse foramen
9　齿突 odontoid process

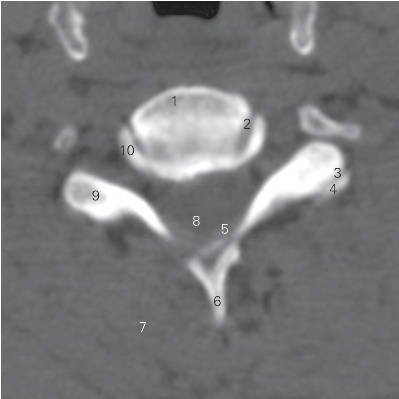

图1-2　经第5颈椎椎体的横断层CT图像（骨窗）

1　第5颈椎椎体 5th cervical vertebral body
2　钩椎关节 uncovertebral joint　3　关节突关节 zygapophysial joint
4　上关节突 zygapophysis superior　5　黄韧带 ligamentum flavum
6　棘突 spinous process　7　颈半棘肌 semispinalis cervicis
8　颈髓 cervical cord　9　横突 transverse process
10　椎体钩 uncus of vertebral body

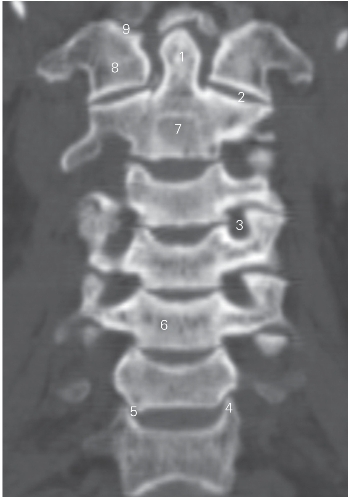

图1-3　经齿突的冠状断层CT图像（骨窗）

1　齿突 odontoid process　2　寰枢关节 atlanto-axial joint
3　横突孔 transverse foramen　4　椎体钩 uncus of vertebral body
5　钩椎关节 uncovertebral joint　6　第5颈椎体 5th cervical vertebral body
7　枢椎 axis　8　寰椎 atlas
9　寰枕关节 atlantooccipital joint

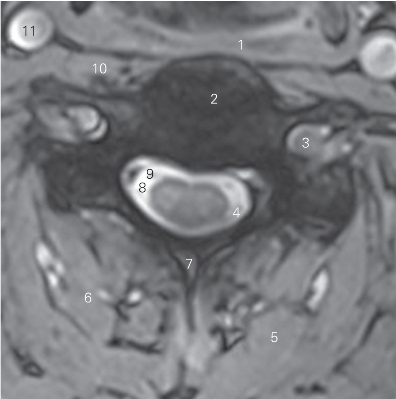

图1-4　经第4颈椎间盘的横断层MR T2加权图像

1　咽下缩肌 inferior constrictor of pharynx
2　第4颈椎间盘 4th cervical vertebral disc
3　椎动脉 vertebral artery
4　脊神经后根 posterior root of spinal nerve
5　头半棘肌 semispinal capitis　6　颈半棘肌 semispinal cervicis
7　棘突 spinous process　8　蛛网膜下隙 subarachnoid space
9　脊神经前根 anterior root of spinal nerve
10　颈长肌 longus colli
11　甲状软骨上角 superior cornu of thyroid cartilage

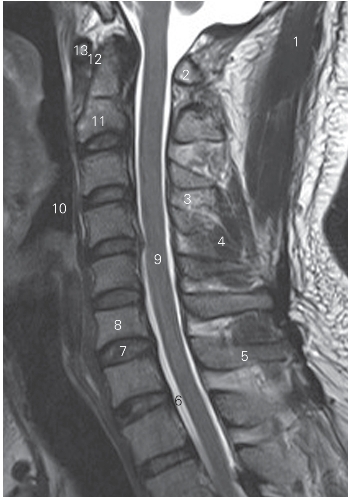

图1-5　经脊柱颈段正中矢状断层MR T2加权图像

1　头半棘肌 semispinalis capits　2　寰椎后弓 postrior arch of atlas
3　棘间韧带 interspinous ligament
4　颈棘间肌 interspinal muscle of neck　5　棘突 spinous process
6　蛛网膜下隙 subarachnoid space
7　第6颈椎间盘 6th cervical intervertebral disc
8　第6颈椎椎体 6th cervical vertebral body
9　颈髓 cervical cord　10　喉咽 laryngopharynx
11　枢椎 axis
12　寰枢正中关节 medial atlantoaxial joint
13　寰椎前弓 anterior arch of atlas

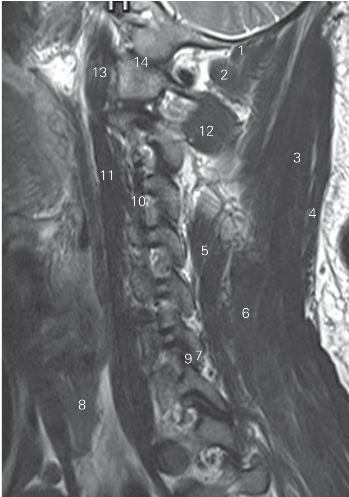

图1-6　经脊柱颈段旁正中矢状断层MR T2加权图像

1　头后小直肌 rectus capitis posterior minor
2　头后大直肌 rectus capitis posterior major
3　夹肌 splenius　4　斜方肌 cucullaris
5　颈半棘肌 semispinalis scervicis　6　头半棘肌 semispinalis capits
7　下关节突 inferior articular process　8　甲状腺 thyroid gland
9　关节突关节 zygapophyseal joint　10　椎动脉 vertebral artery
11　颈长肌 longus colli
12　头下斜肌 obliquus capitis inferior　13　头长肌 musculus longus capitis
14　寰枕关节 atlantooccipital joint
