附录Y 架空输电线路对地距离及交叉跨越

（1）导线对地面的最小距离，以及与山坡、峭壁、岩石之间的最小净空距离应符合以下规定：

1）在最大计算弧垂情况下，导线对地面的最小距离应符合表Y-1规定的数值。

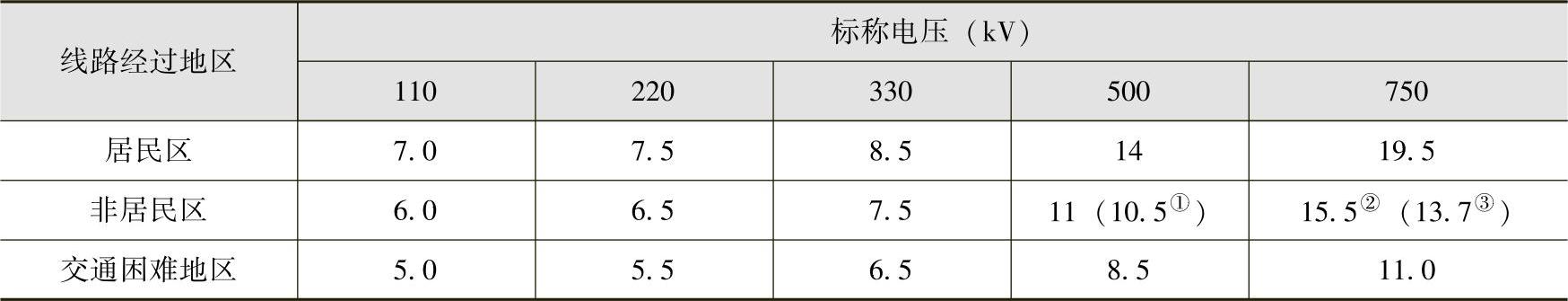

表Y-1 导线对地面的最小距离 （单位：mm）

①的值用于导线三角排列的单回路。

②的值对应导线水平排列单回路的农业耕作区。

③的值对应导线水平排列单回路的非农业耕作区。

2）在最大计算风偏情况下，导线与山坡、峭壁、岩石之间的最小净空距离应符合表Y-2规定的数值。

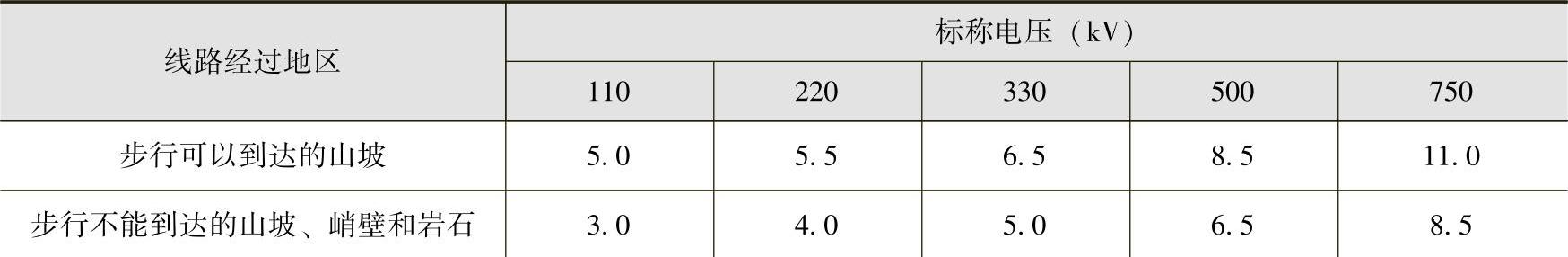

表Y-2 导线与山坡、峭壁、岩石之间的最小净空距离 （单位：m）

（2）输电线路不应跨越屋顶为可燃材料的建筑物。对耐火屋顶的建筑物，如需跨越时应与有关方面协商同意，500kV及以上输电线路不应跨越长期住人的建筑物。导线与建筑物之间的距离应符合以下规定：

1）在最大计算弧垂情况下，导线与建筑物之间的最小垂直距离，应符合表Y-3规定的数值。

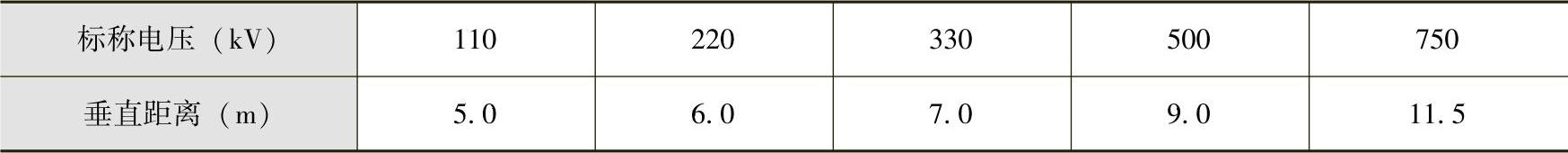

表Y-3 导线与建筑物之间的最小垂直距离

2）在最大计算风偏情况下，边导线与建筑物之间的最小净空距离，应符合表Y-4规定的数值。

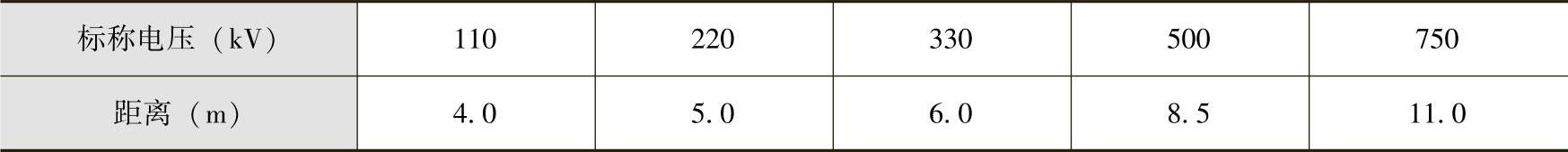

表Y-4 边导线与建筑物之间的最小净空距离

3）在无风情况下，边导线与建筑物之间的水平距离，应符合表Y-5规定的数值。

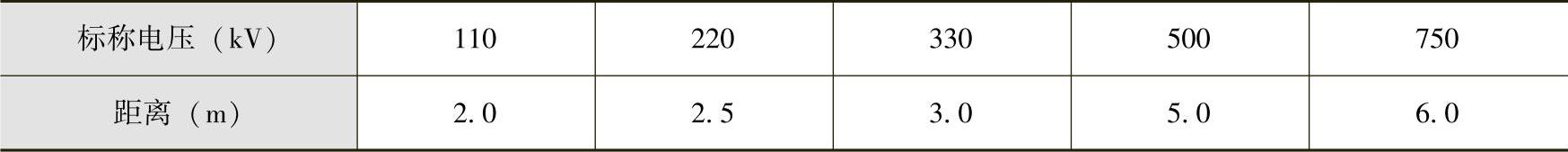

表Y-5 边导线与建筑物之间的水平距离

4）在最大计算风偏情况下，边导线与规划建筑物之间的最小净空距离，应符合表Y-4规定的数值。

（3）输电线路经过经济作物和集中林区时，宜采用加高杆塔跨越不砍通道的方案，并符合下列规定：

1）当跨越时，导线与树木（考虑自然生长高度）之间的最小垂直距离，应符合表Y-6规定的数值。

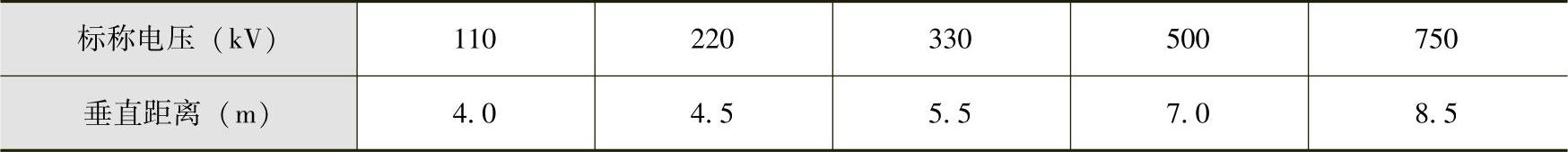

表Y-6 导线与树木之间（考虑自然生长高度）的最小垂直距离

2）当砍伐通道时，通道净宽度不应小于线路宽度加通道附近主要树种自然生长高度的2倍。通道附近超过主要树种自然生长高度的非主要树种树木应砍伐。

3）在最大计算风偏情况下，输电线路通过公园、绿化区或防护林带，导线与树木之间的最小净空距离，应符合表Y-7规定的数值。

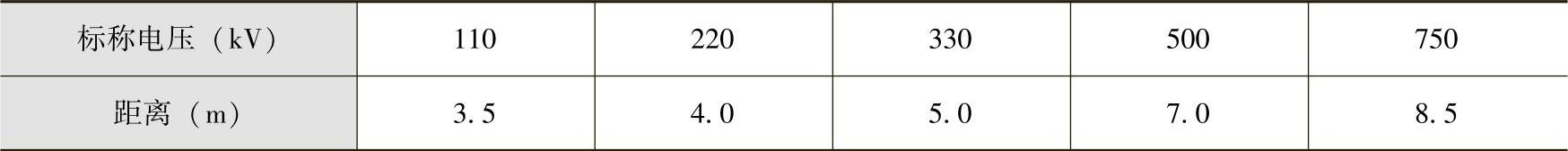

表Y-7 导线与树木之间的最小净空距离

4）输电线路通过果树、经济作物林或城市灌木林不应砍伐出通道。导线与果树、经济作物、城市绿化灌木以及街道行道树之间的最小垂直距离，应符合表Y-8规定的数值。

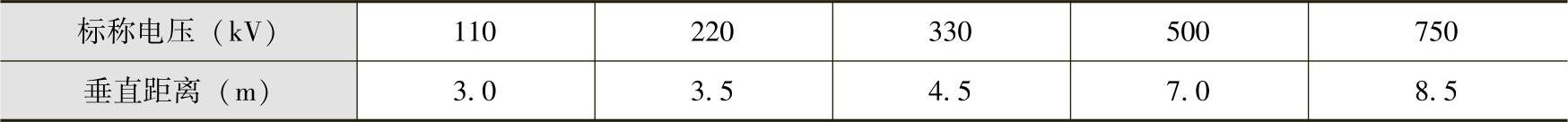

表Y-8 导线与果树、经济作物、城市绿化灌木及街道行道树之间的最小垂直距离

（4）输电线路跨越弱电线路（不包括光缆和埋地电缆）时，输电线路与弱电线路的交叉角应符合表Y-9的规定。

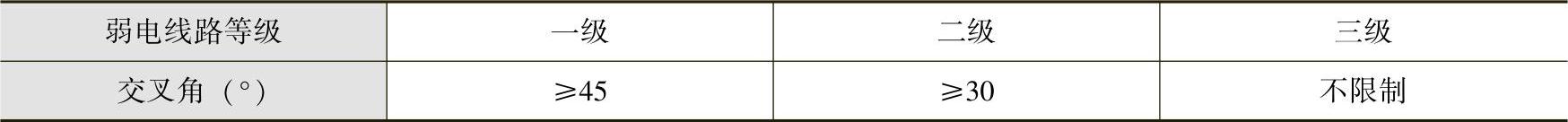

表Y-9 输电线路与弱电线路的交叉角

（5）输电线路与铁路、道路、河流、管道、索道及各种架空线路交叉或接近的基本要求，应符合表Y-10的规定。

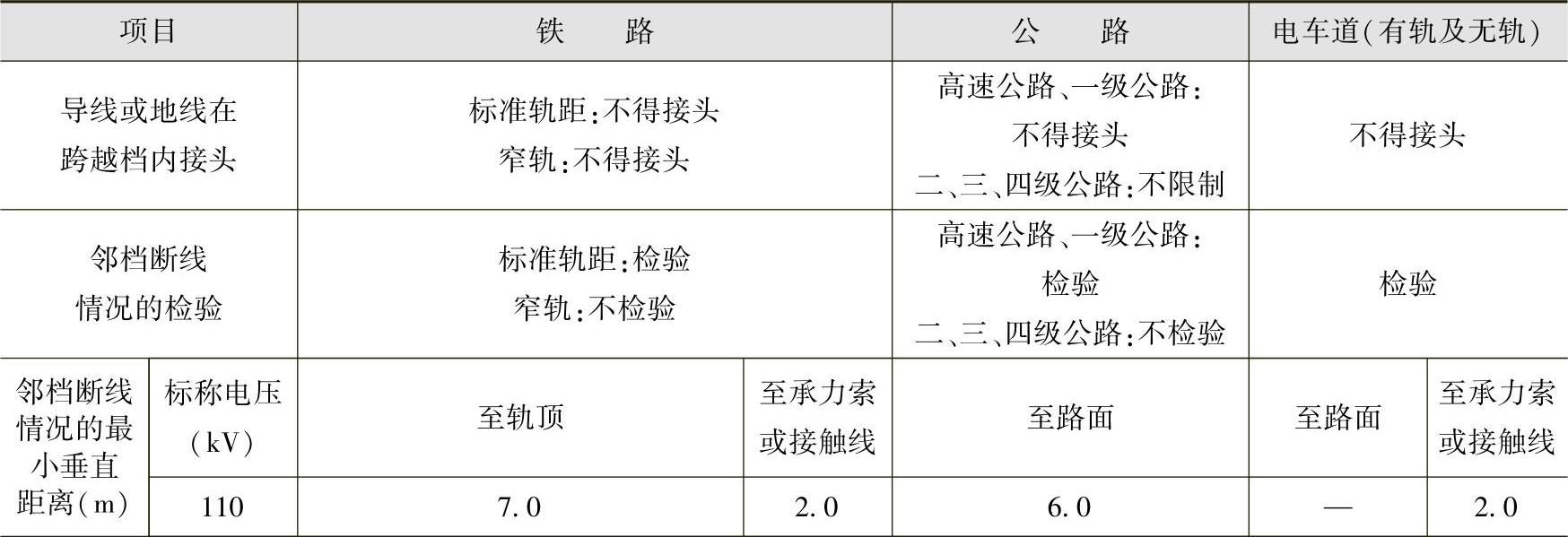

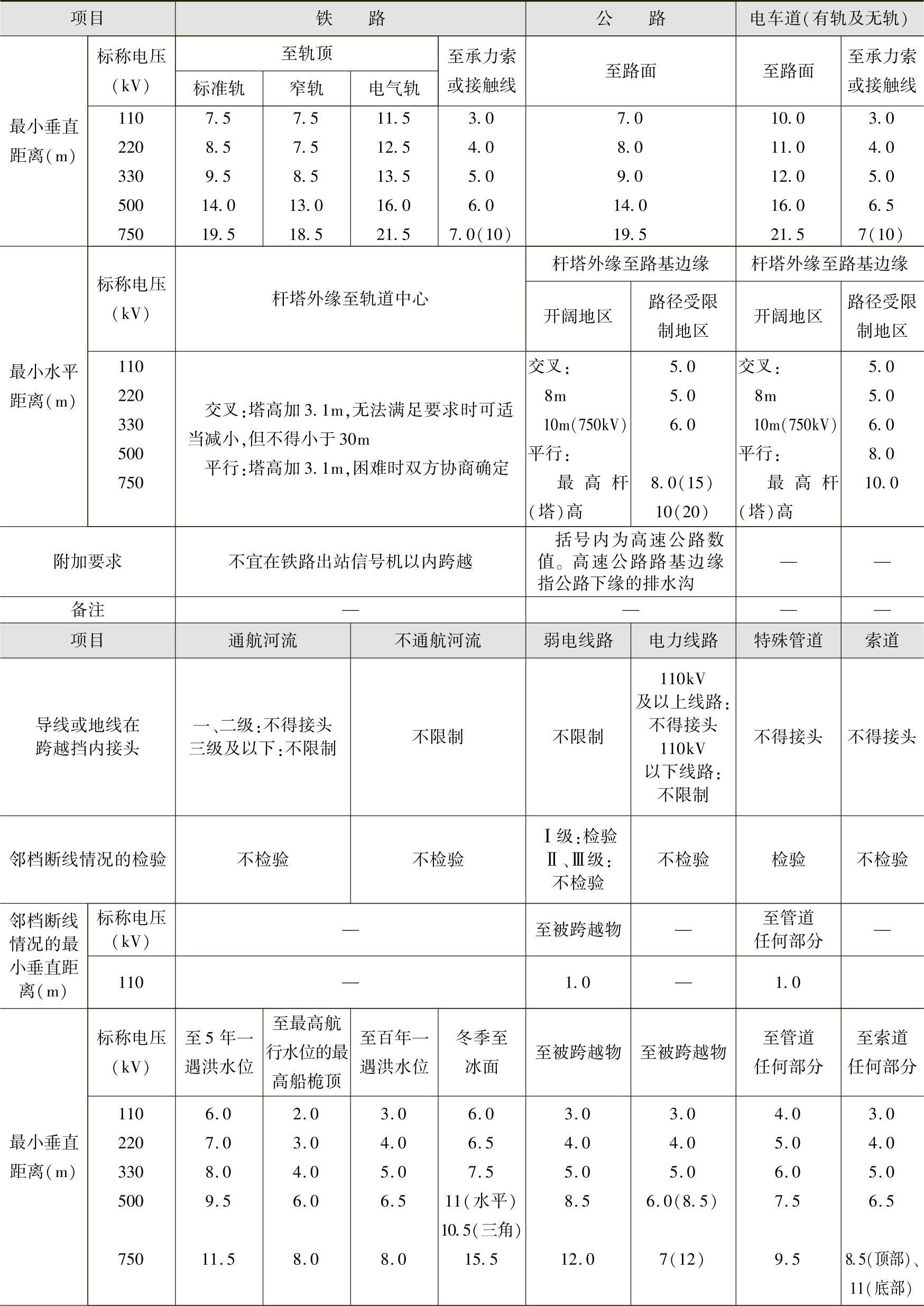

表Y-10 输电线路与铁路、道路、河流、管道、索道及各种架空线路交叉或接近的基本要求

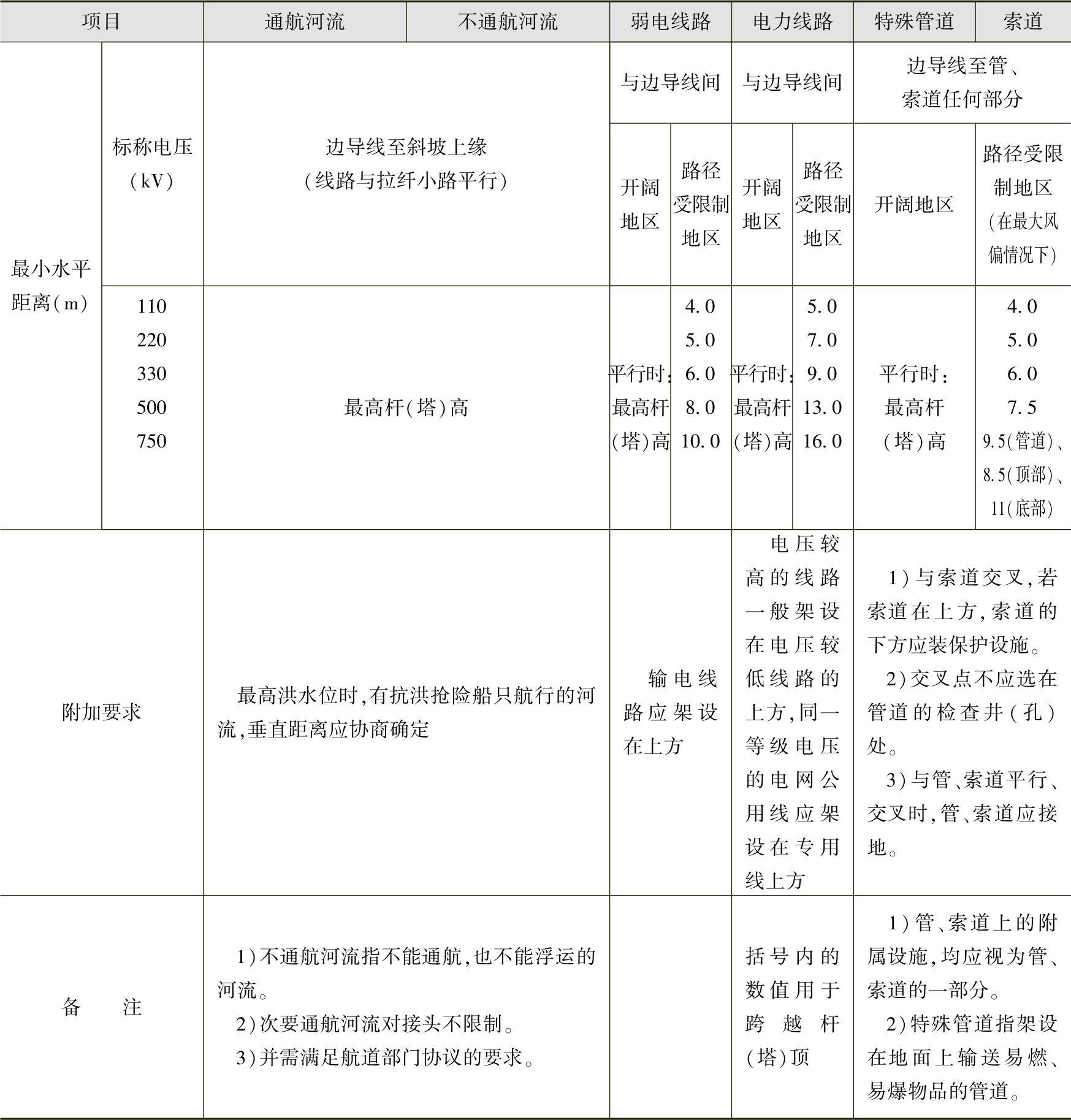

（续）

（续）

注：1.邻档断线情况的计算条件为15℃，无风。

2.路径狭窄地带，两线路杆塔位置交错排列时导线在最大风偏情况下，标称电压110kV、220kV、330kV、500kV、750kV对相邻线路杆塔的最小距离，应分别不小于3.0m、4.0m、5.0m、7.0m、9.5m。

3.跨越弱电线路或电力线路，导线截面按允许载流量选择时应校验最高允许温度时的交叉距离，其数值不得小于操作过电压间隙，且不得小于0.8m。

4.杆塔为固定横担，且采用分裂导线时，可不检验邻档断线时的交叉跨越垂直距离。

5.重要交叉跨越确定的技术条件，应征求相关部门的意见。
