附录X 电缆敷设安装有关尺寸

1）明敷的电缆不宜平行敷设在热力管道的上部。电缆与管道之间无隔板防护时的允许距离，除城市公共场所应按现行国家标准《城市工程管线综合规划规范》GB 50289执行外，尚应符合表X-1的规定。

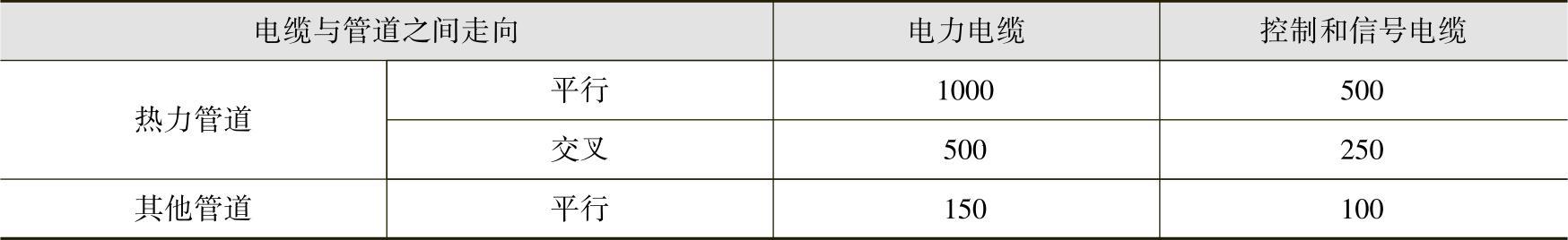

表X-1 电缆与管道之间无隔板防护时的允许距离 （单位：mm）

2）电缆与电缆、管道、道路、构筑物等之间的容许最小距离，应符合表X-2的规定。

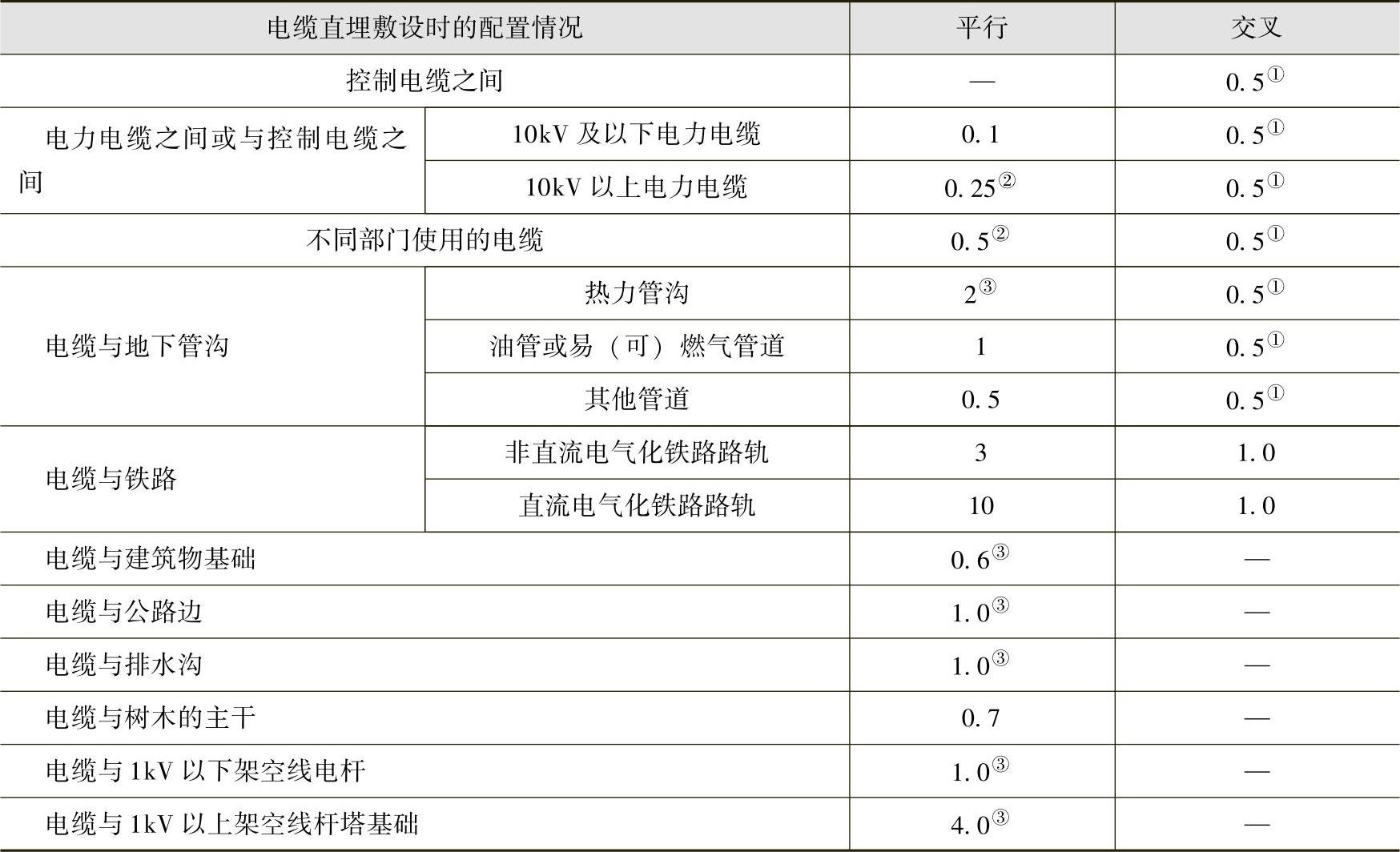

表X-2 电缆与电缆、管道、道路、构筑物等之间的容许最小距离 （单位：m）

① 用隔板分隔或电缆穿管时不得小于0.25m；

② 用隔板分隔或电缆穿管时不得小于0.1m；

③ 特殊情况时，减小值不得大于50%。

3）电缆沟、隧道或工作井内通道的净宽，不宜小于表X-3所列值。

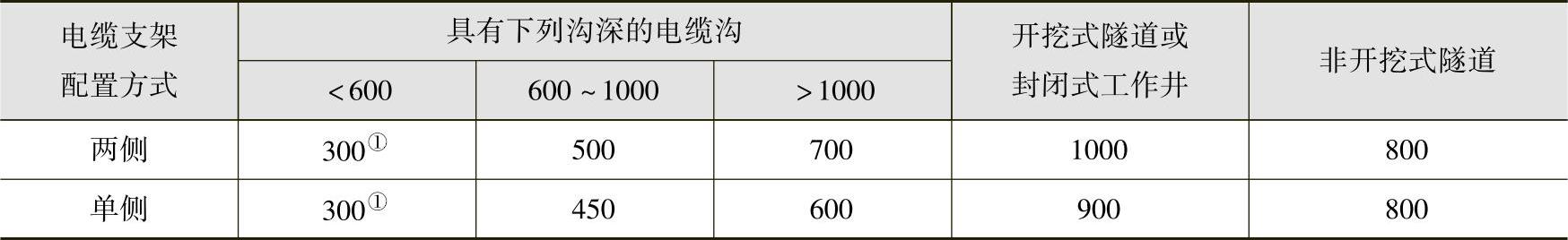

表X-3 电缆沟、隧道或工作井内通道的净宽 （单位：mm）

① 浅沟内可不设置支架，勿需有通道。

4）电缆支架、梯架或托盘的层间距离，应满足能方便地敷设电缆及其固定、安置接头的要求，且在多根电缆同置于一层情况下，可更换或增设任一根电缆及其接头。

在采用电缆截面或接头外径尚非很大的情况下，符合上述要求的电缆支架、梯架或托盘的层间距离的最小值，可取表X-4所列值。

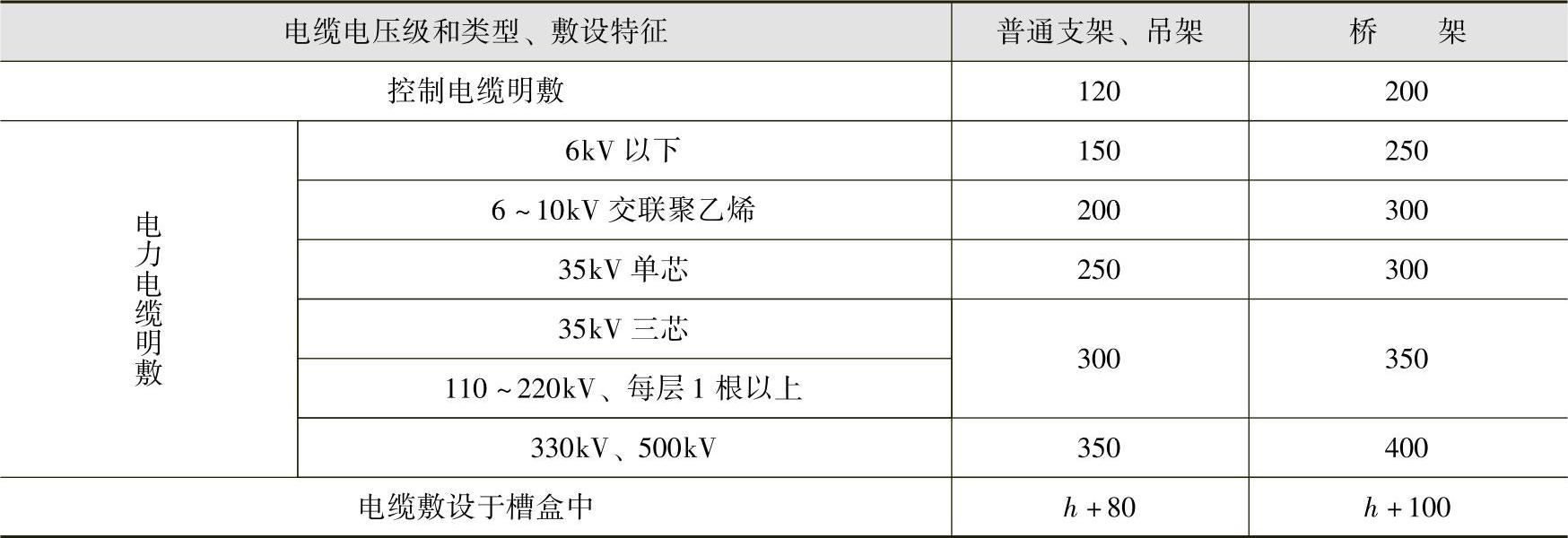

表X-4 电缆支架、梯架或托盘的层间距离的最小值 （单位：mm）

注：h为槽盒外壳高度。

5）水平敷设时电缆支架的最上层、最下层布置尺寸，应符合下列规定：

① 最上层支架距构筑物顶板或梁底的净距允许最小值，应满足电缆引接至上侧柜盘时的允许弯曲半径要求，且不宜小于表X-4所列数再加80～150mm的和值。

② 最上层支架距其他设备的净距，不应小于300mm；当无法满足时应设置防护板。

③ 最下层支架距地坪、沟道底部的最小净距，不宜小于表X-5所列值。

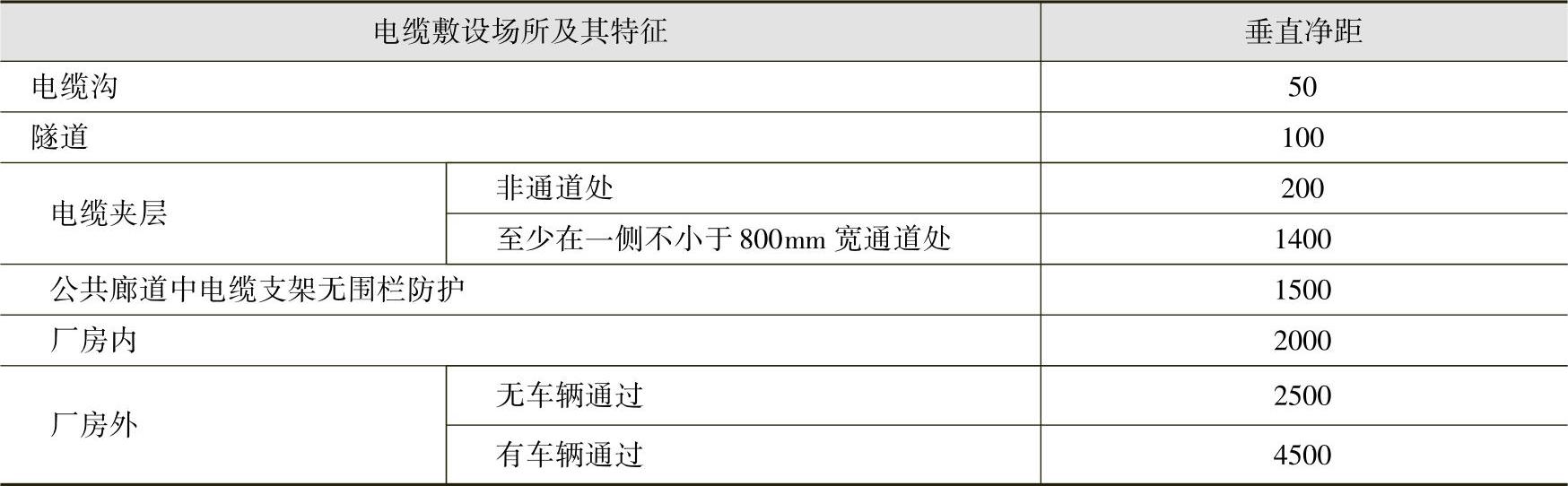

表X-5 最下层支架距地坪、沟道底部的最小净距 （单位：mm）

6）直接支持电缆的普通支架（臂式支架）、吊架的允许跨距，宜符合表X-6所列值。

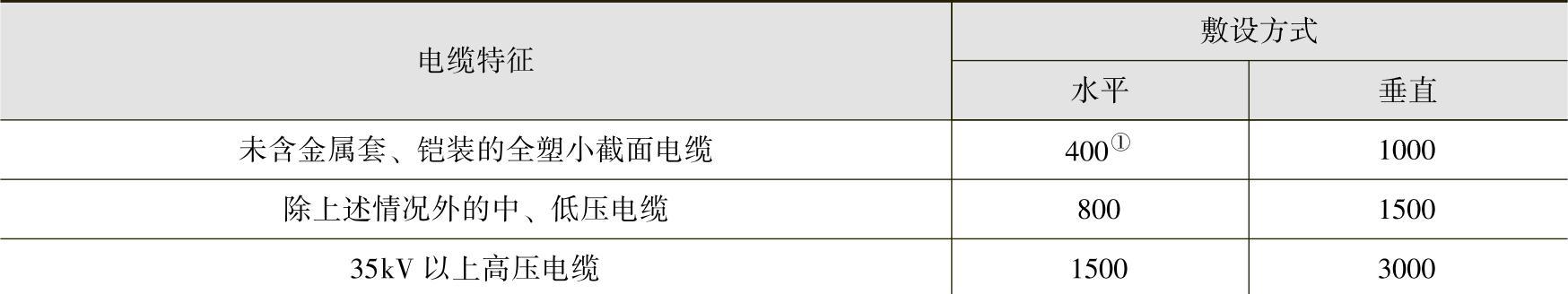

表X-6 普通支架（臂式支架）、吊架的允许跨距 （单位：mm）

①维持电缆较平直时，该值可增加1倍。
