1.30.20 附录T 火灾报警系统保护对象分级

附录T 火灾报警系统保护对象分级

见表T-1。

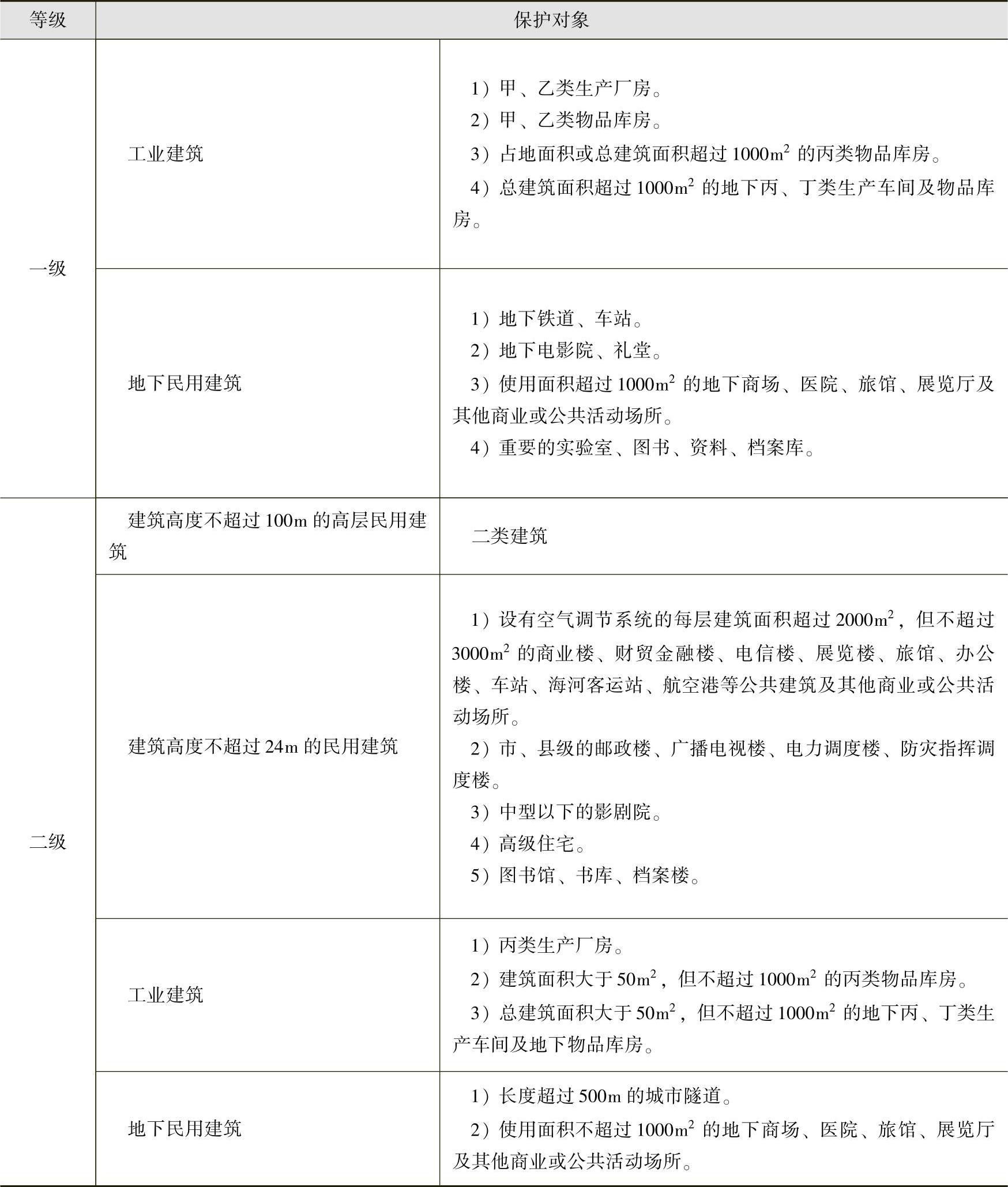

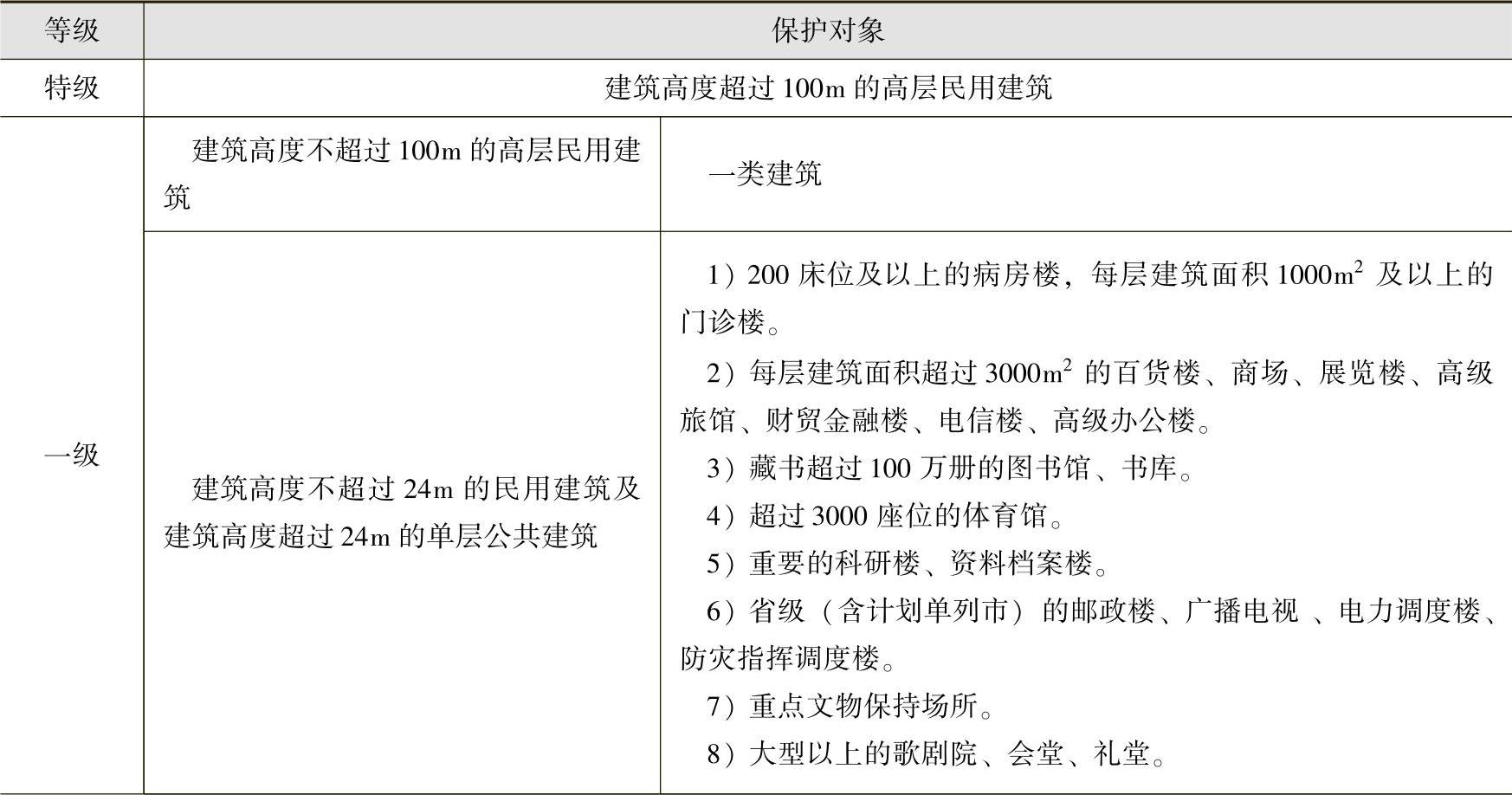

表T-1 火灾自动报警系统保护对象分级

（续）

注：1.一类建筑、二类建筑的划分，应符合GB 50045《高层民用建筑设计防火规范》的规定；工业厂房、仓库的火灾危险性分类，应符合GBJ 16《建筑设计防火规范》的规定。

2.本表未列出的建筑的等级可按同类建筑的类比原则确定。
