附录L 常用负荷特性表（火电厂/水电厂/变电站）

见表L-1～表L-3。

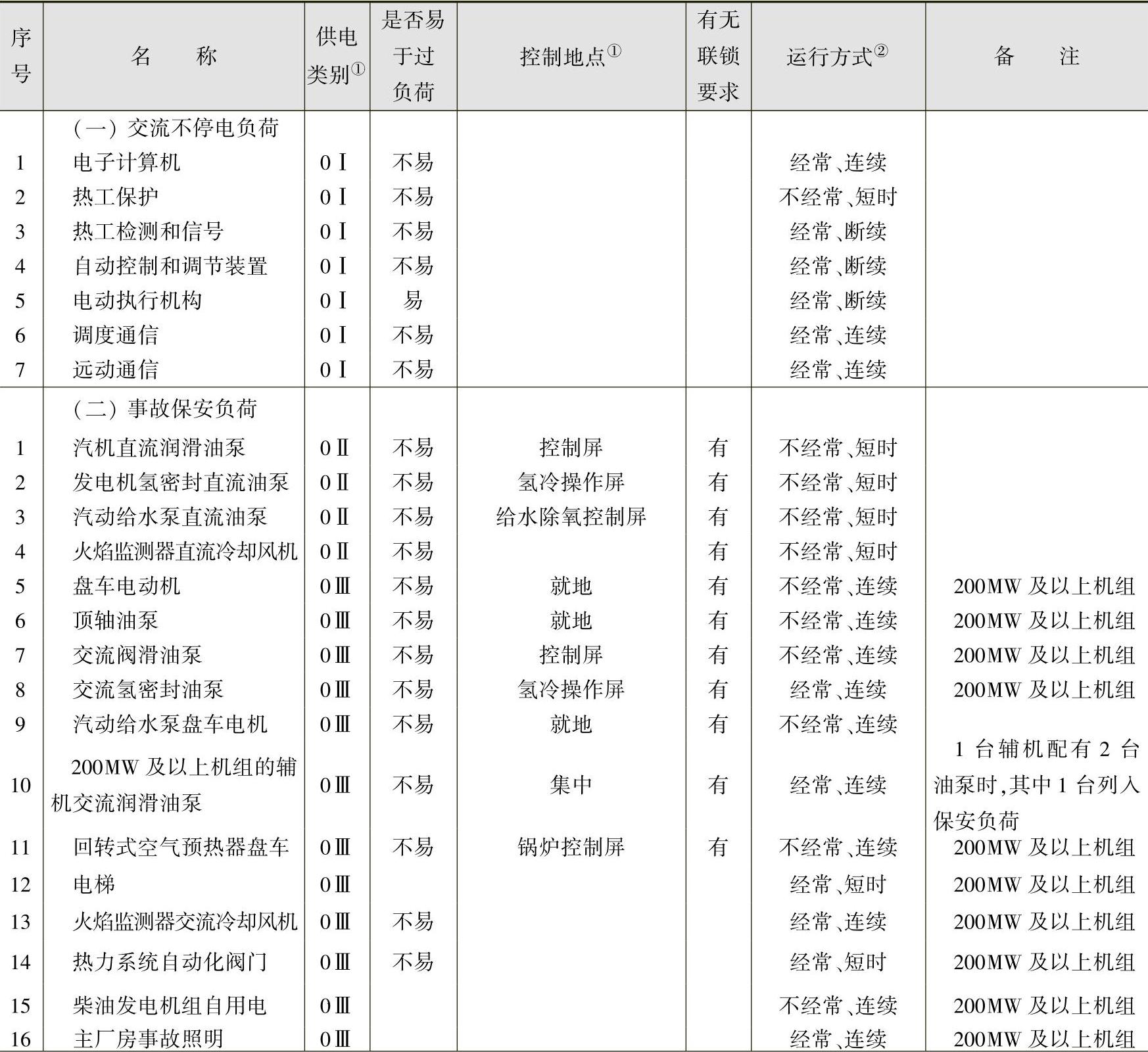

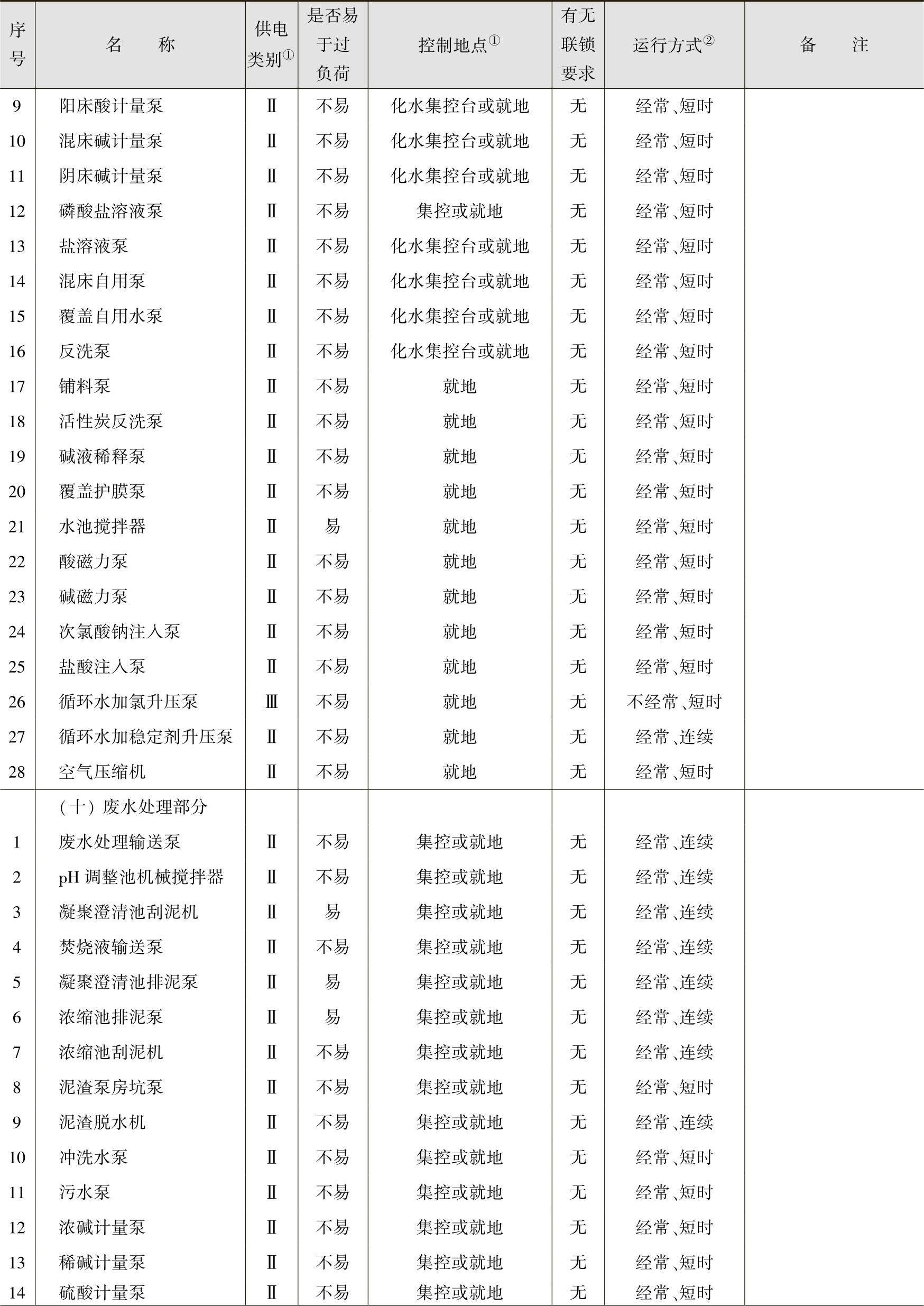

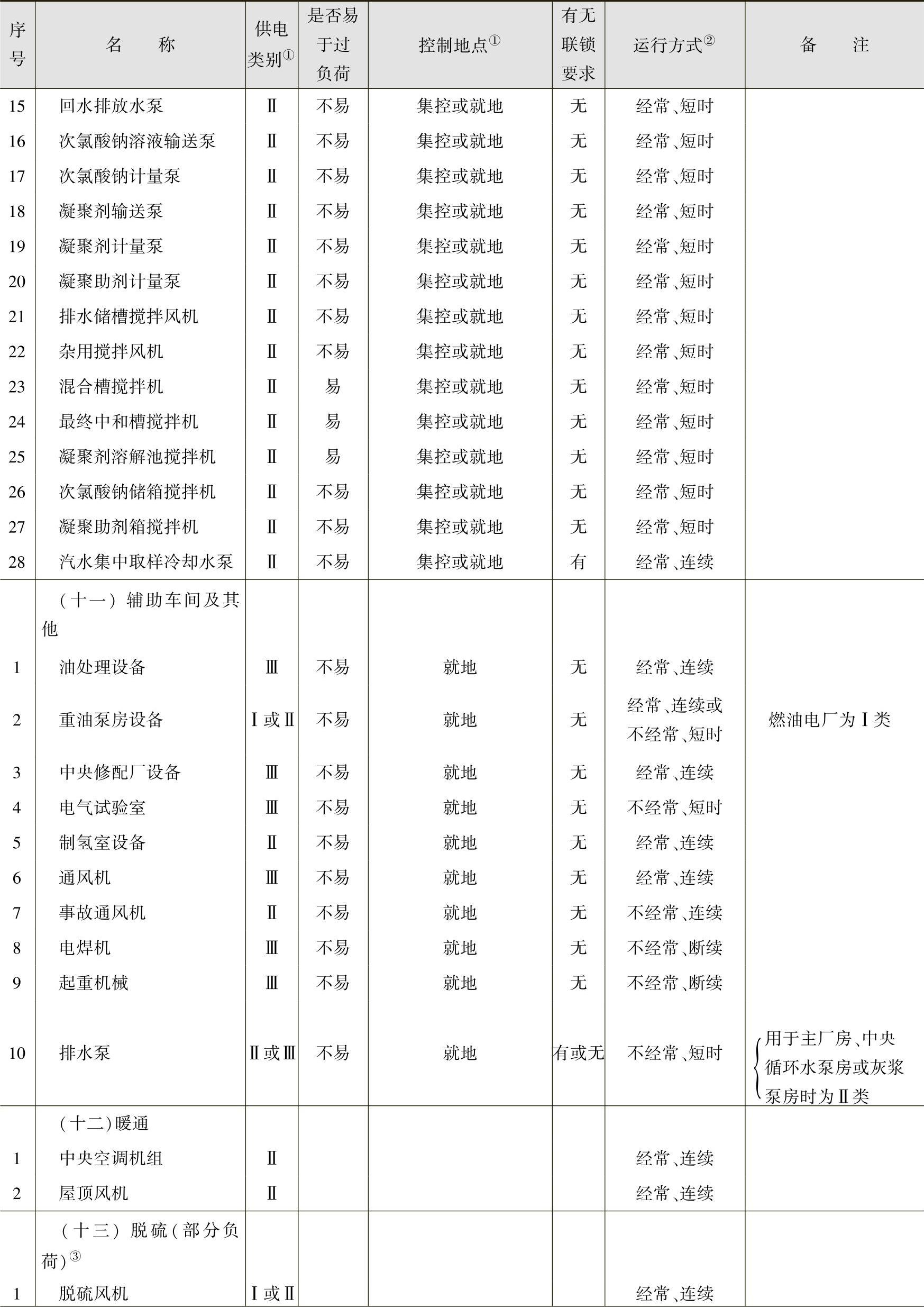

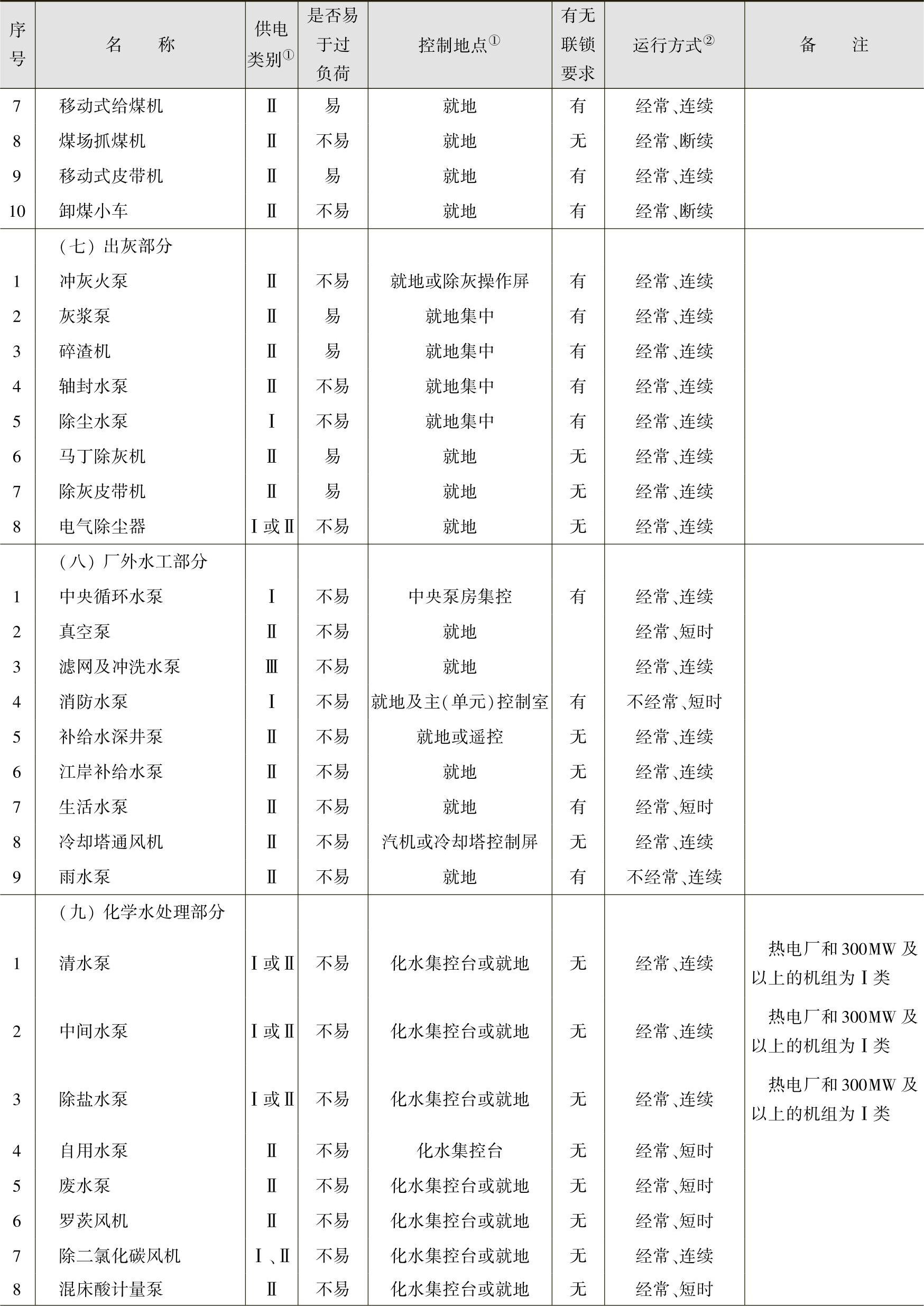

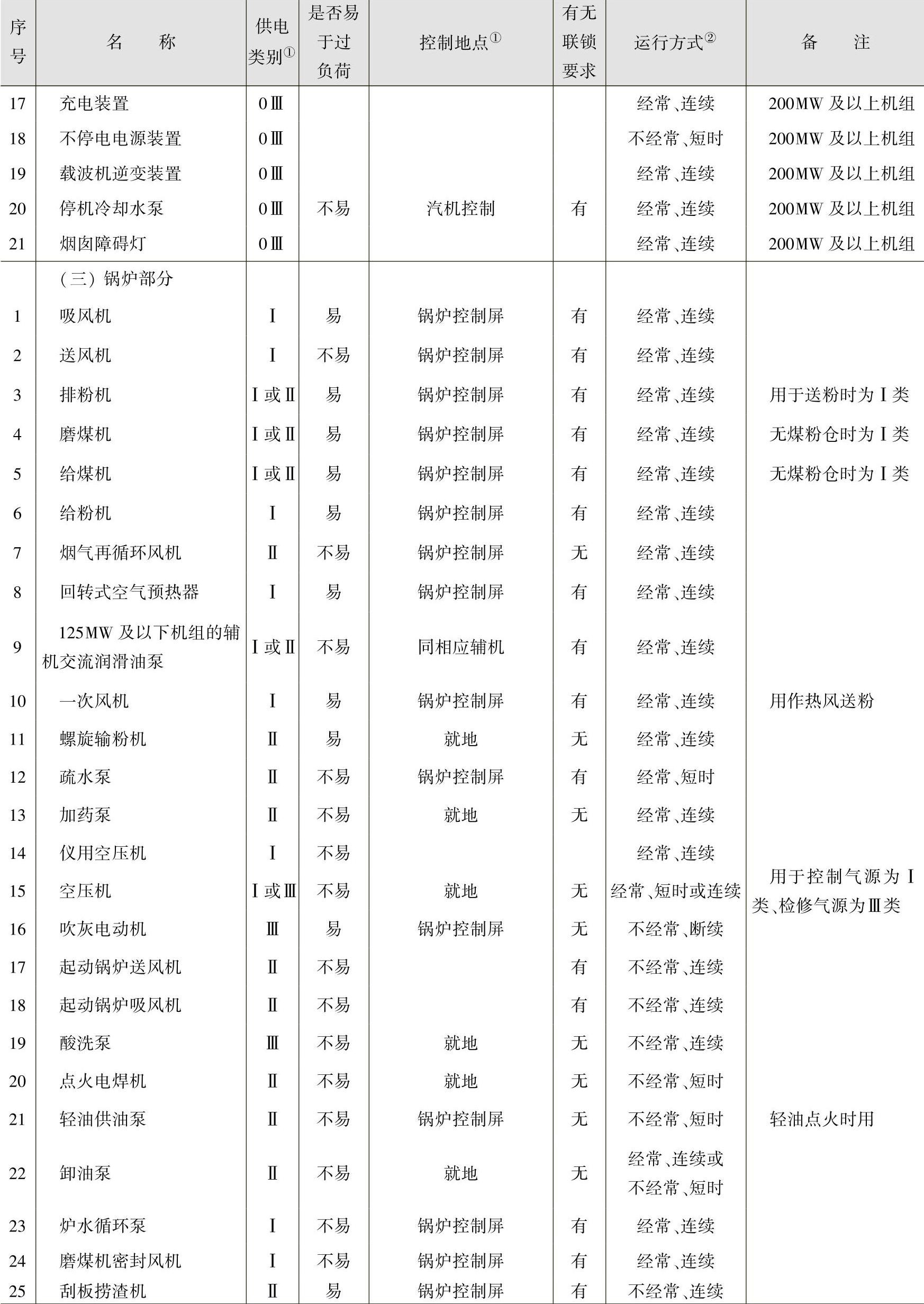

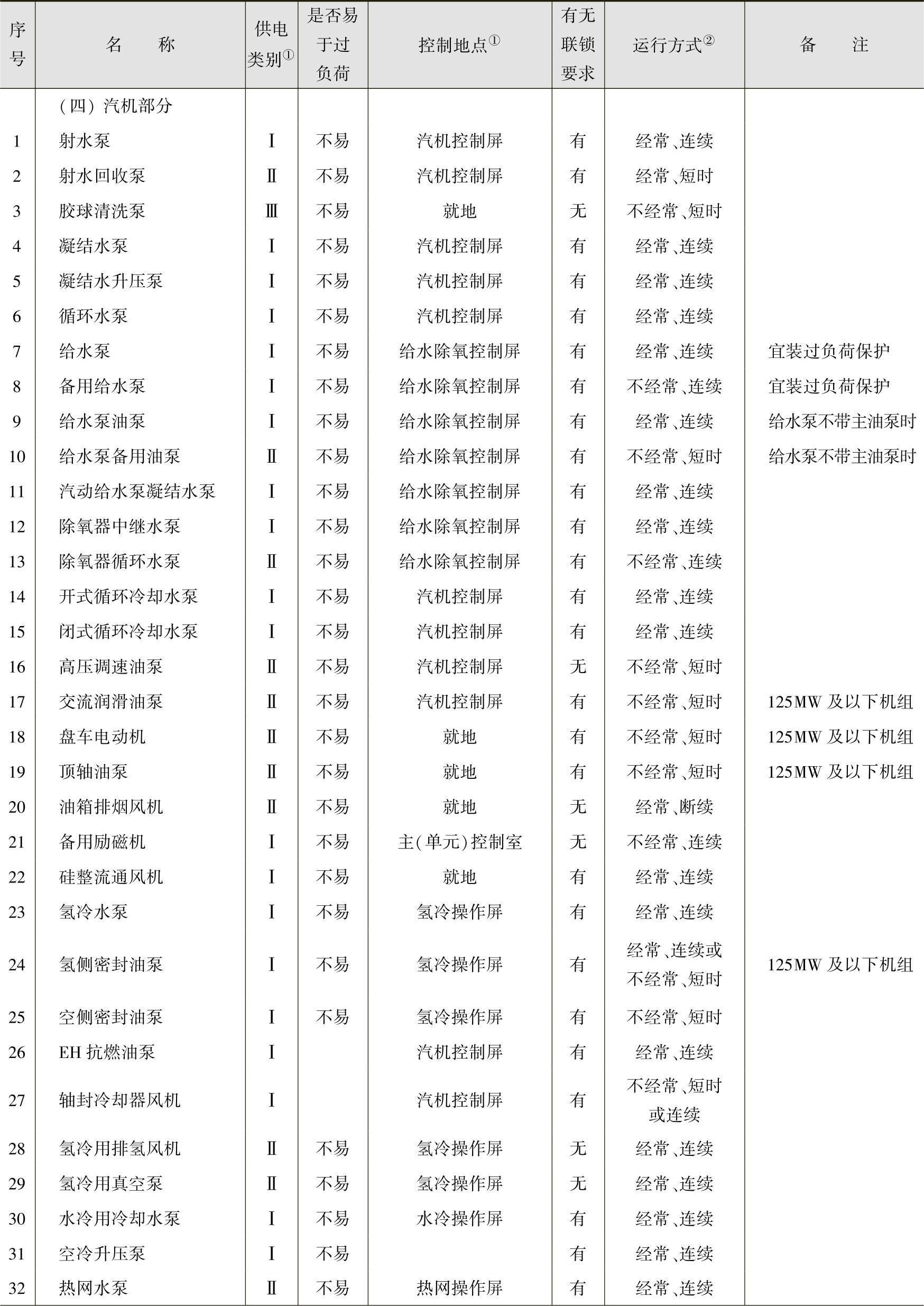

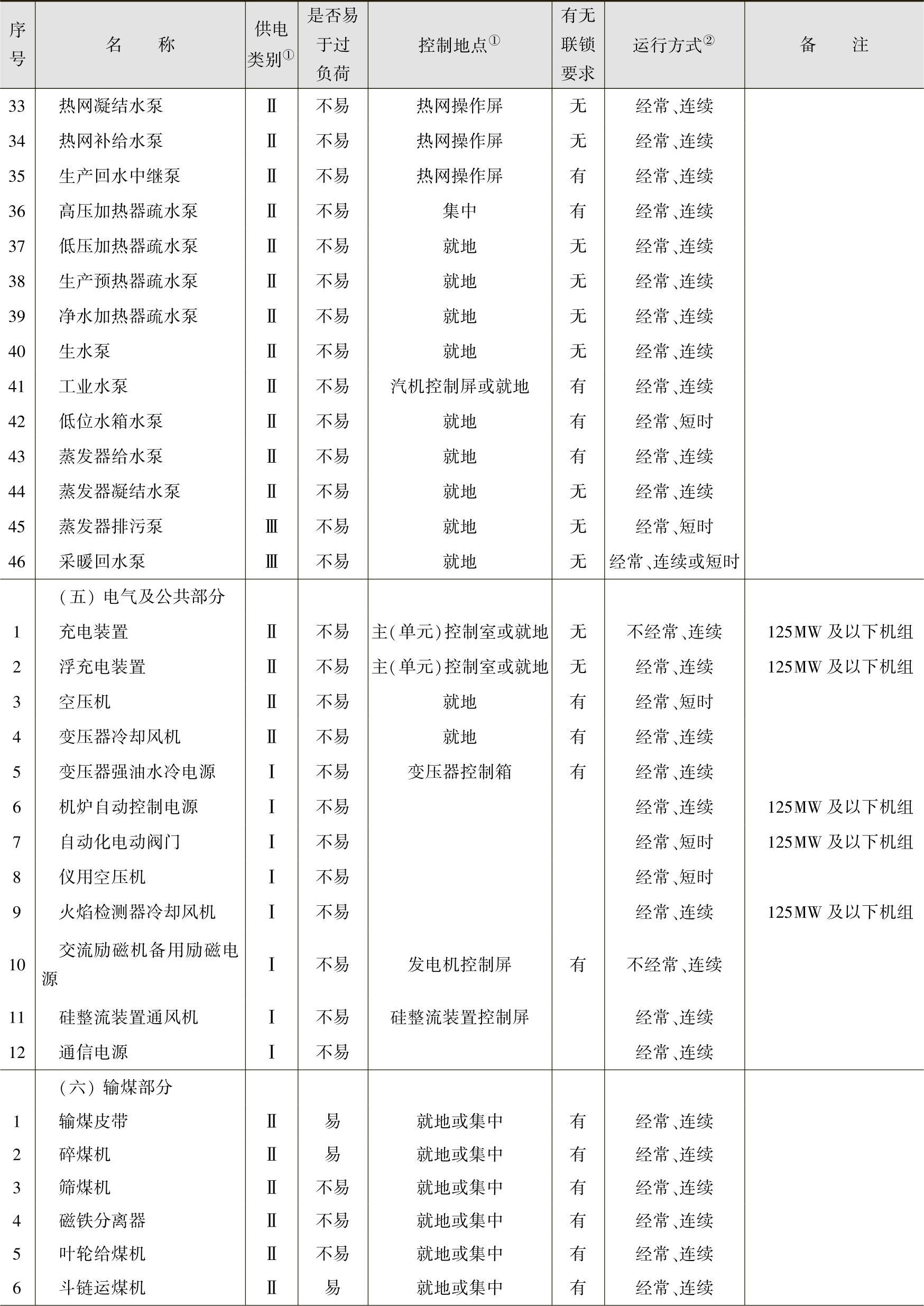

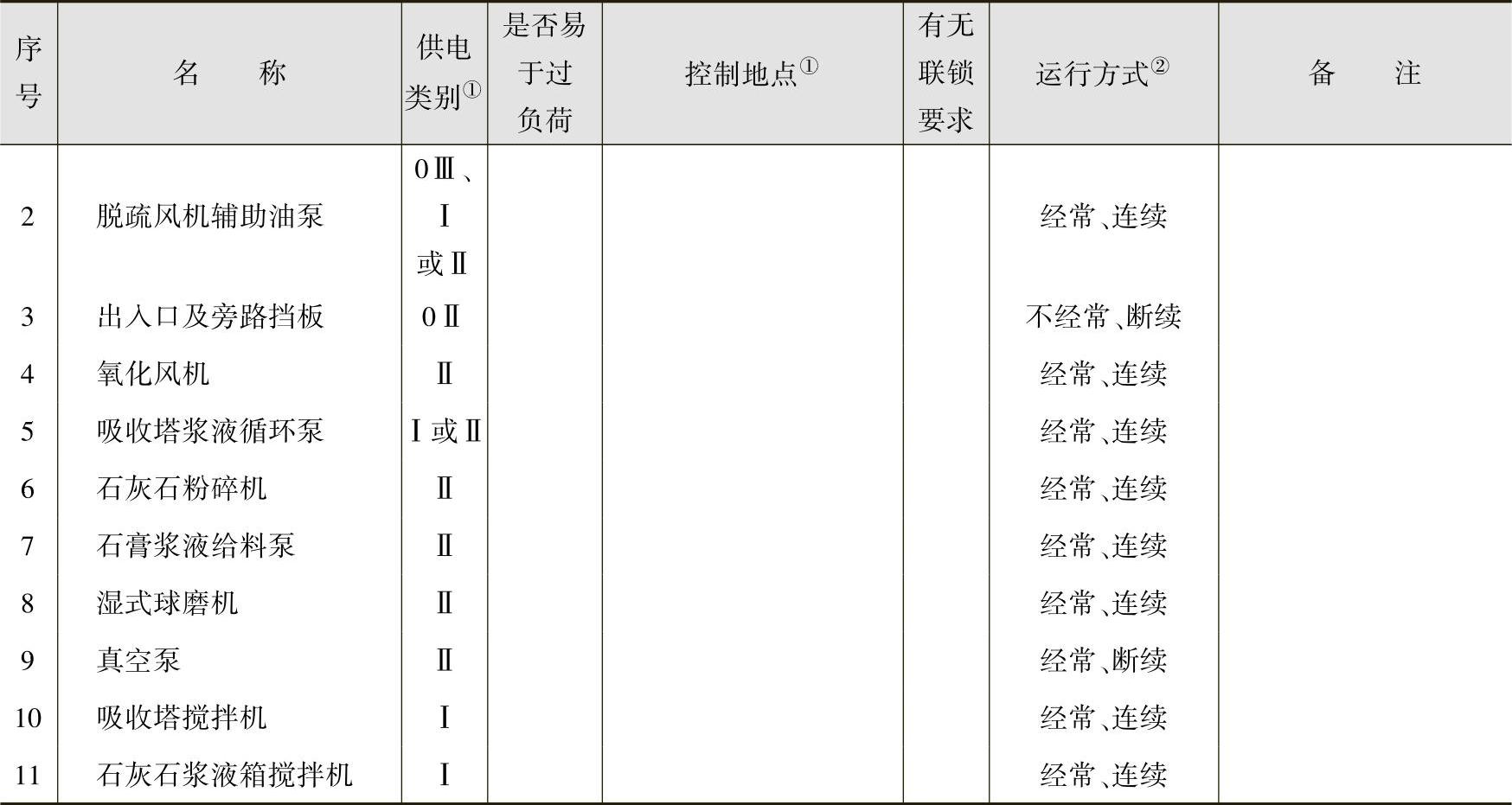

表L-1 火电厂常用厂用电负荷特性表

（续）

（续）

（续）

（续）

（续）

（续）

（续）

① 负荷特性如供电类别、控制地点等系指一般情况，具体工程设计时，尚应与有关专业（包括相关制造厂）联系确定；特别应注意符合GB 50229—2006《火力发电厂与变电站设计防火规范》的有关规定。

② 运行方式栏中“经常”与“不经常”系区别该类电动机的使用机会，“连续”、“短时”、“断续”系区别每次使用时间的长短。即：

连续—每次连续带负荷运转2h以上者；

短时—每次连续带负荷运转2h以内，10min以上者；

断续—每次使用从带负荷到空载或停止，反复周期地工作，每个工作周期不超过10min者；

经常—系指与正常生产过程有关的，一般每天都要使用的电动机；

不经常—系指正常不用，只是在检修、事故或机炉起停期间使用的电动机。

③ 对脱硫负荷的“供电类别”更应根据工程所处的具体情况（如当地环境情况及对环保的具体要求等）确定。

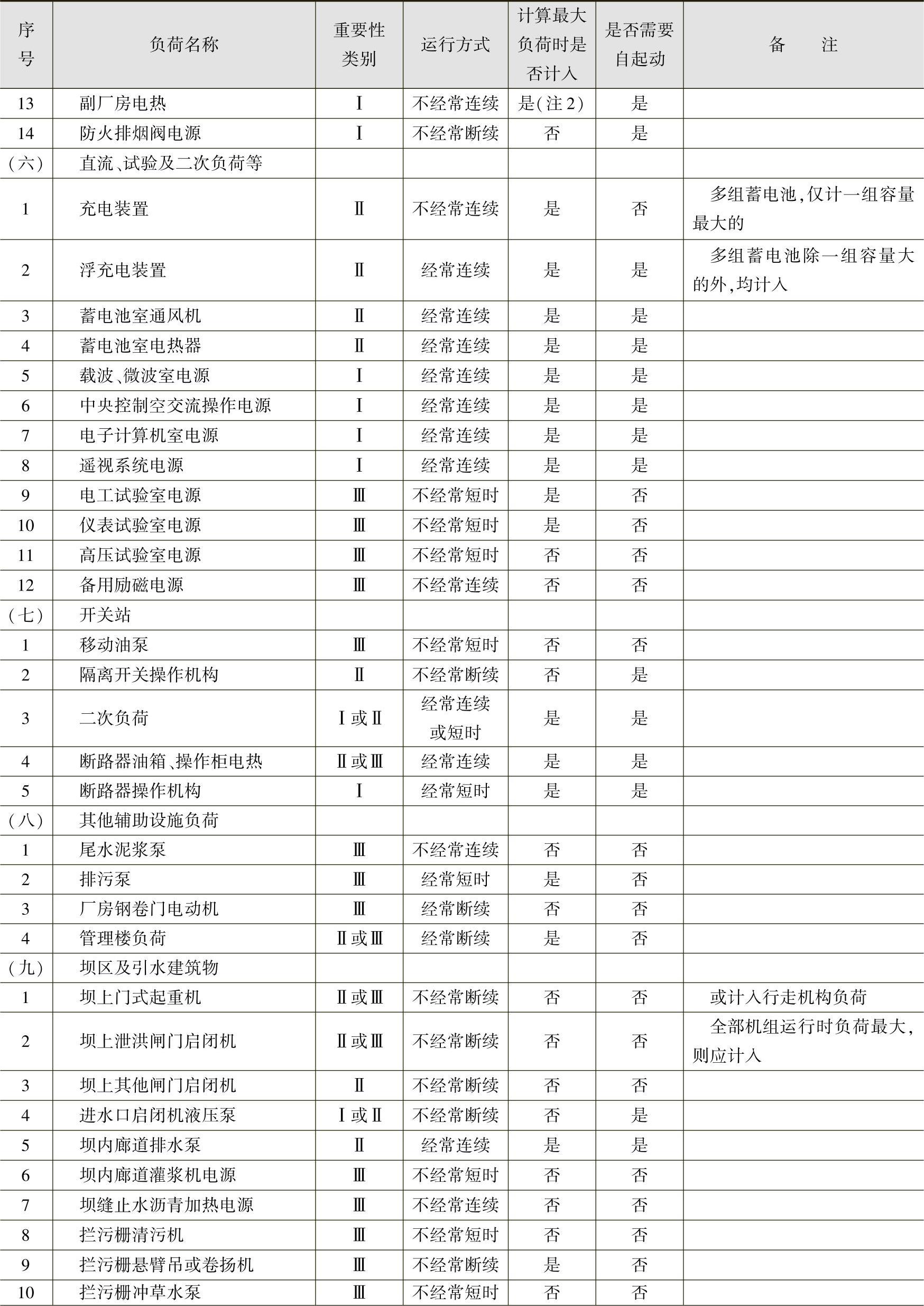

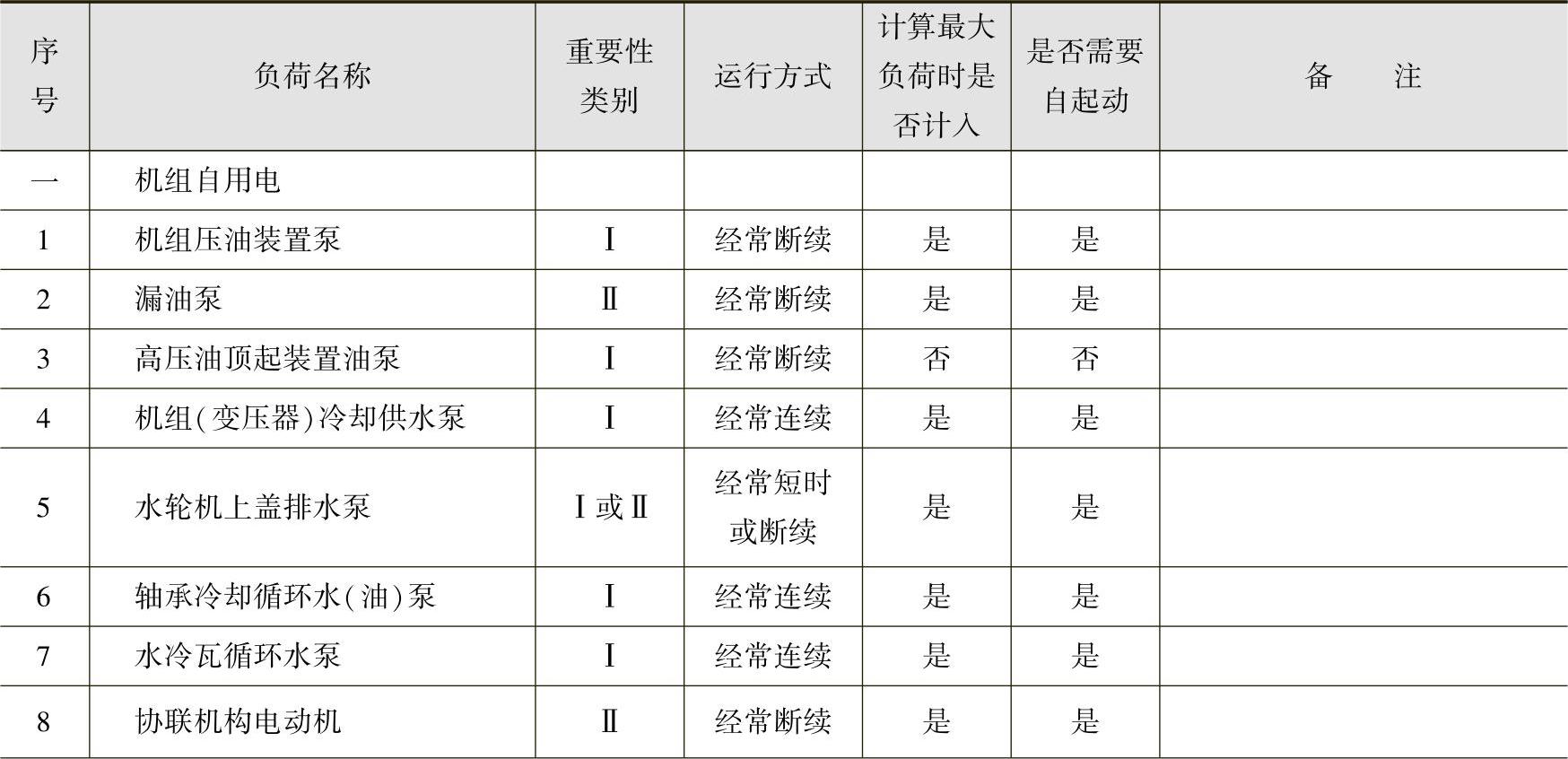

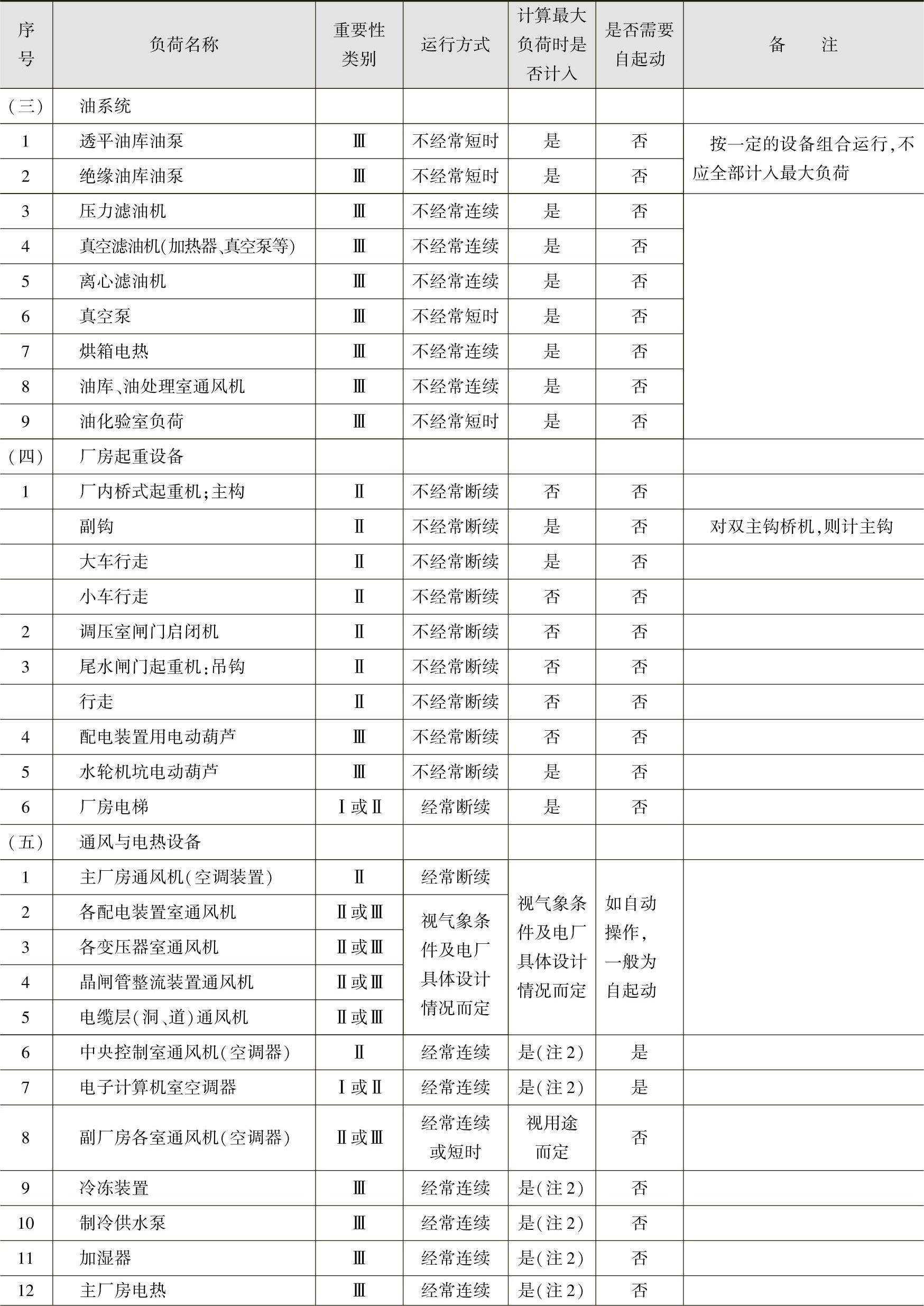

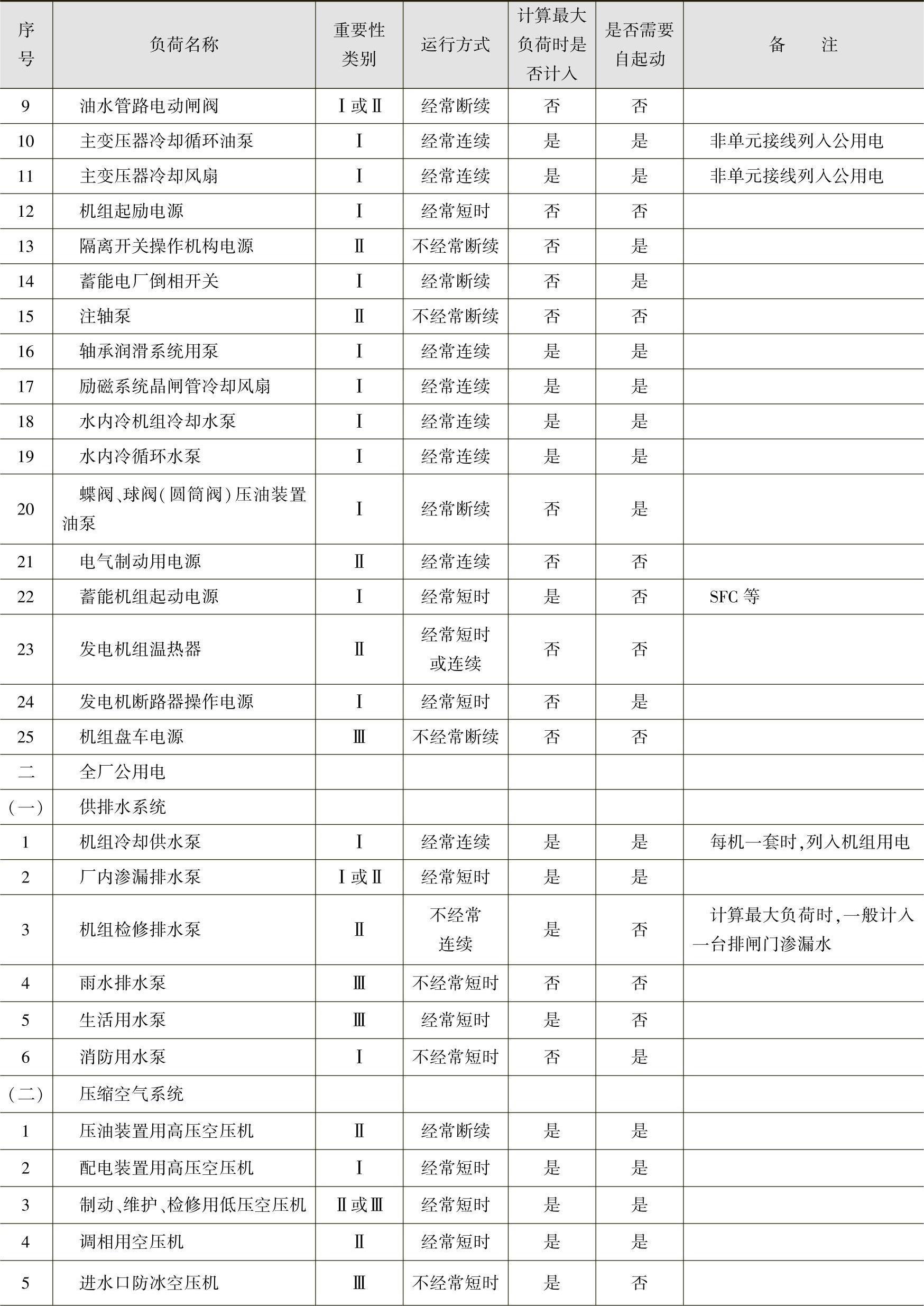

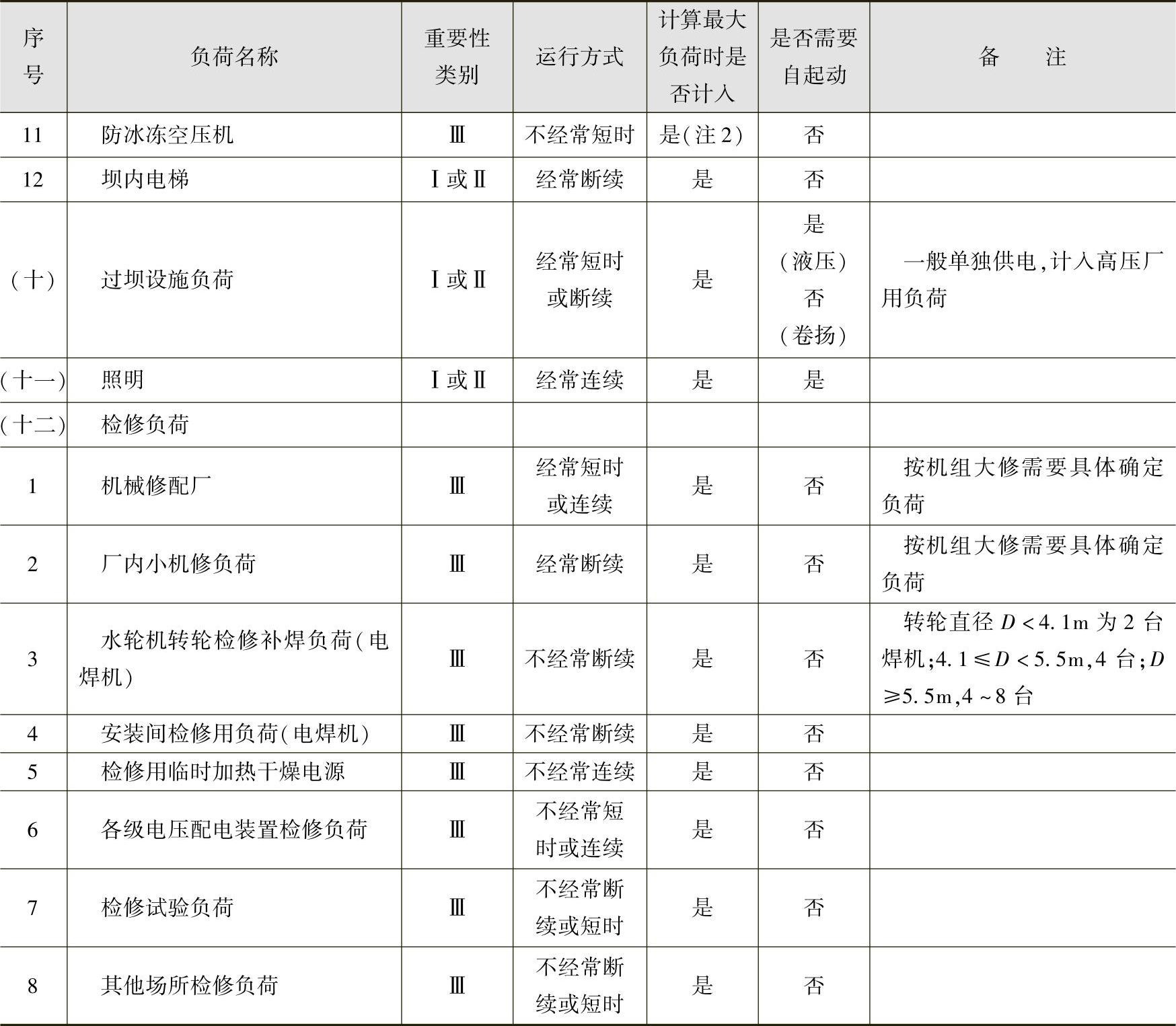

表L-2 水电厂主要厂用电负荷特性表

（续）

（续）

（续）

（续）

注：1.表中所列仅为大中型水电厂常见负荷，具体工程设计时，应按实际情况确定。

2.按水电厂机组运行方式及季节仅计入参加最大负荷时运行部分。

3.“计算最大负荷时是否计入”栏仅适用于选择全厂电源变压器容量用。

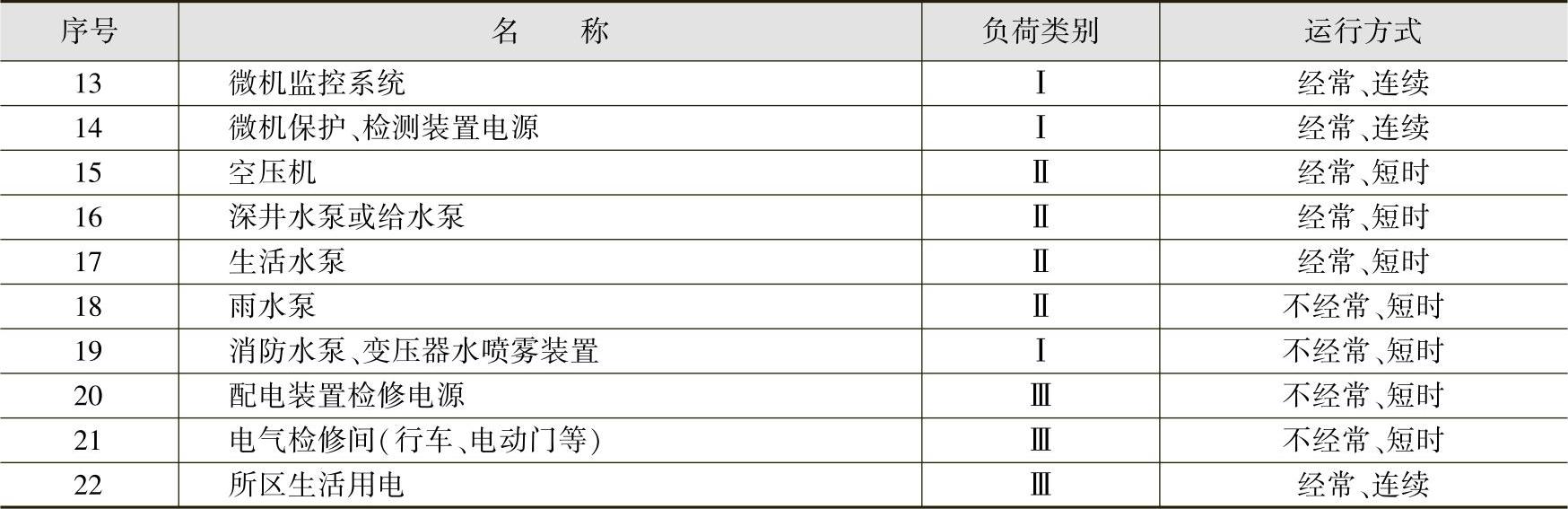

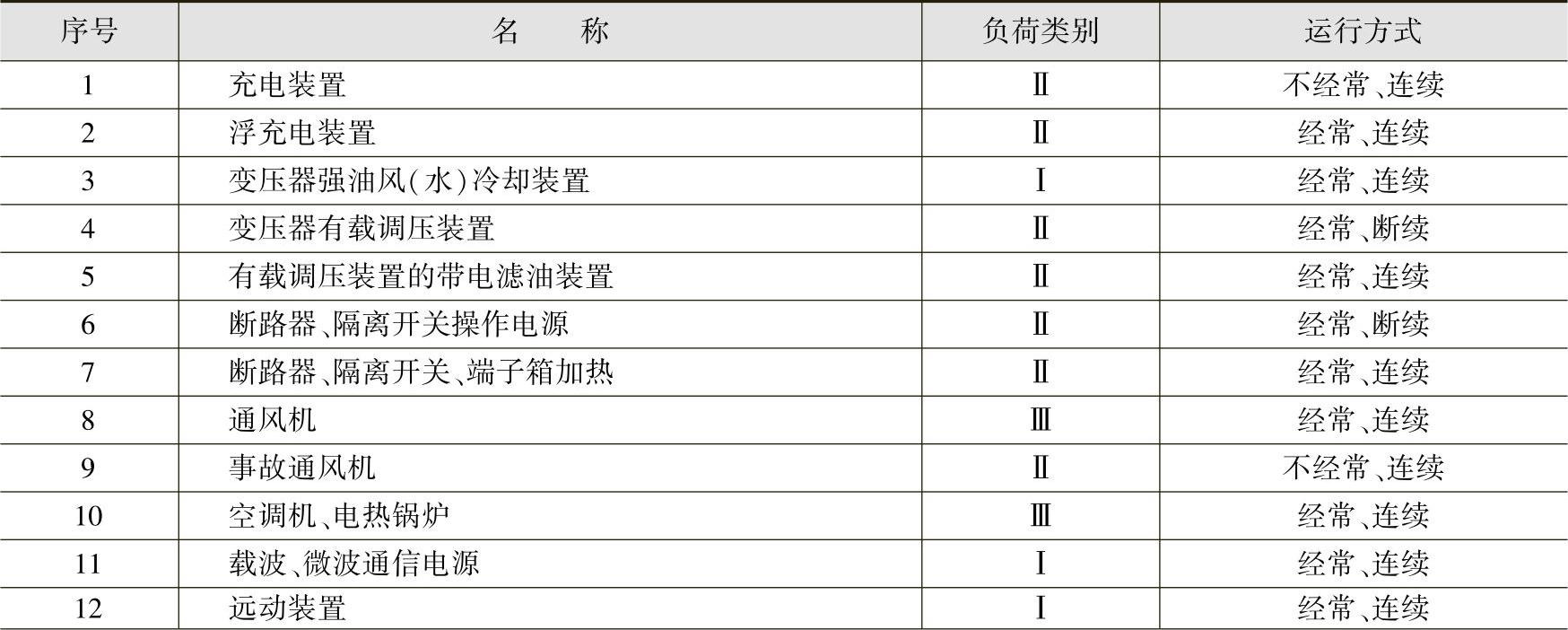

表L-3 变电站主要所用电负荷特性表

（续）
