附录I 外绝缘放电电压的气象条件校正

（1）外绝缘放电电压试验数据通常以标准气象条件给出。标准气象条件是

气压 101.325kPa；

温度 20℃；

绝对湿度 11g/m³。

注：1mmHg=133.322Pa，760mmHg=101.325kPa。

（2）外绝缘所在地区气象条件异于标准气象条件时，放电电压可按下式校正：

式中 u₀——标准气象条件下绝缘放电电压（kV）；

u——实际放电电压（kV）；

δ——相对空气密度，标准气象条件下为1，不同海拔时可按表I-1（或实测数据）决定；

H——空气湿度校正系数，由式（I-2）、式（I-3）决定；

n——指数，与绝缘长度有关，由式（I-4）决定。

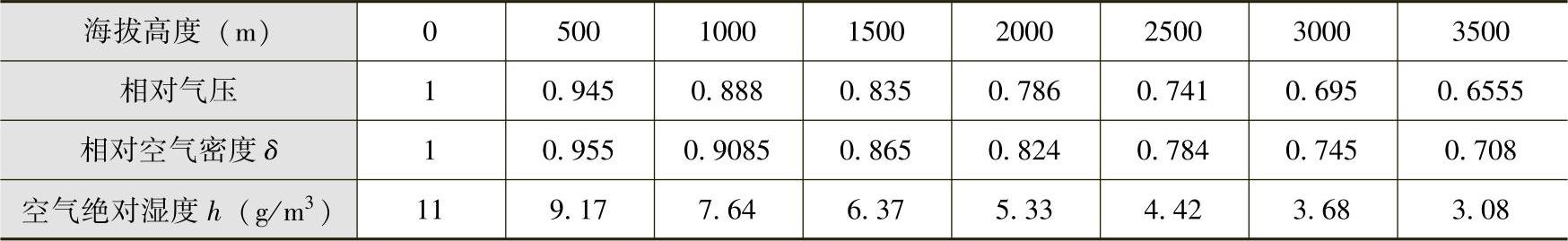

表I-1 不同海拔高度的气象参数

1） 空气湿度校正系数H

① 工频交流电压。

H=1+0.0125（11-h） （I-2）

式中 h——空气绝对湿度（g/m³），不同海拔高度时可按表I-1（或实测数据）决定（本式中3≤h≤11）。

② 雷电及操作冲击电压波。

H=1+0.009（11-h） （I-3）

2）指数n

① 工频交流电压、正极性操作冲击电压波。

n=1.12-0.12l_i （I-4）

式中 l_i——绝缘的长度（对绝缘子即串的净长，对空气间隙即间距）（m）。

式（I-4）适用于1≤l_i≤6。对于另外的l_i，取n=1。

② 正极性雷电冲击电压波。

n=1
