1.30.6.2 二、发电机运算曲线

二、发电机运算曲线

见图F-1～图F-9。

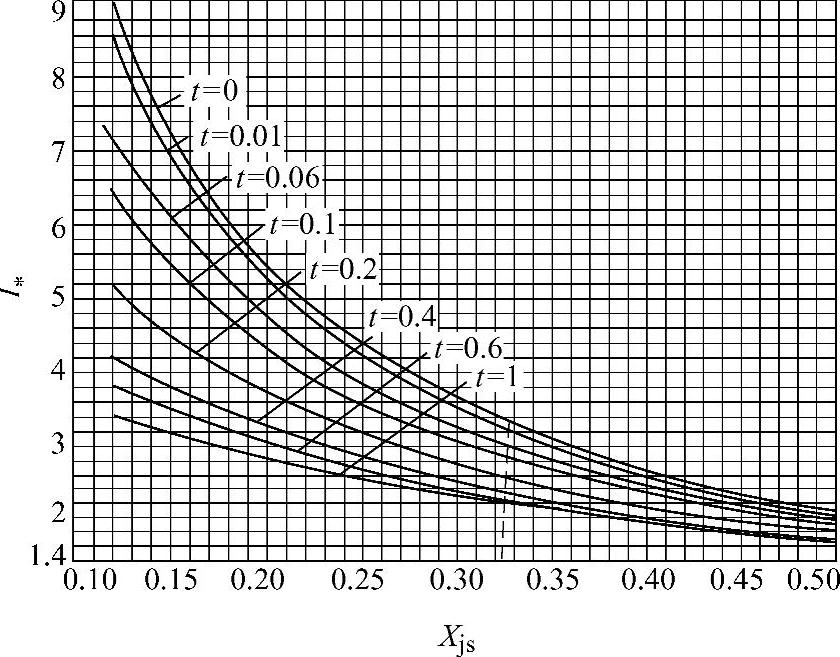

图F-1 汽轮发电机运算曲线（一）（X_js=0.12～0.50）

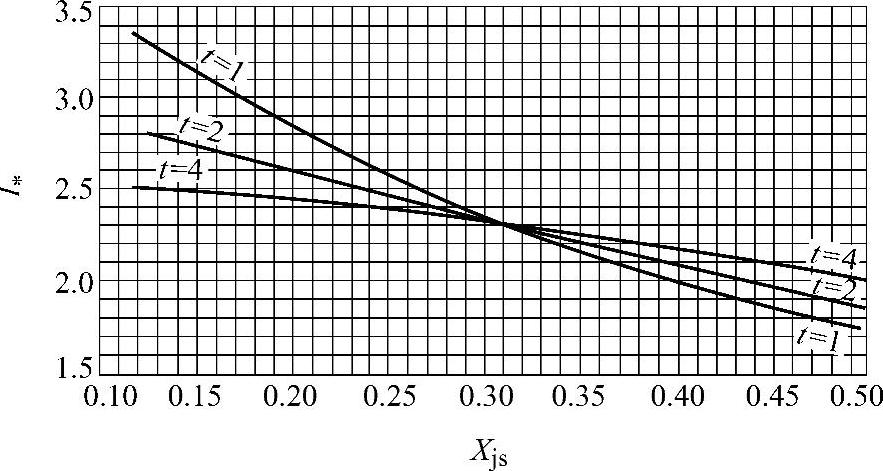

图F-2 汽轮发电机运算曲线（二）（X_js=0.12～0.50）

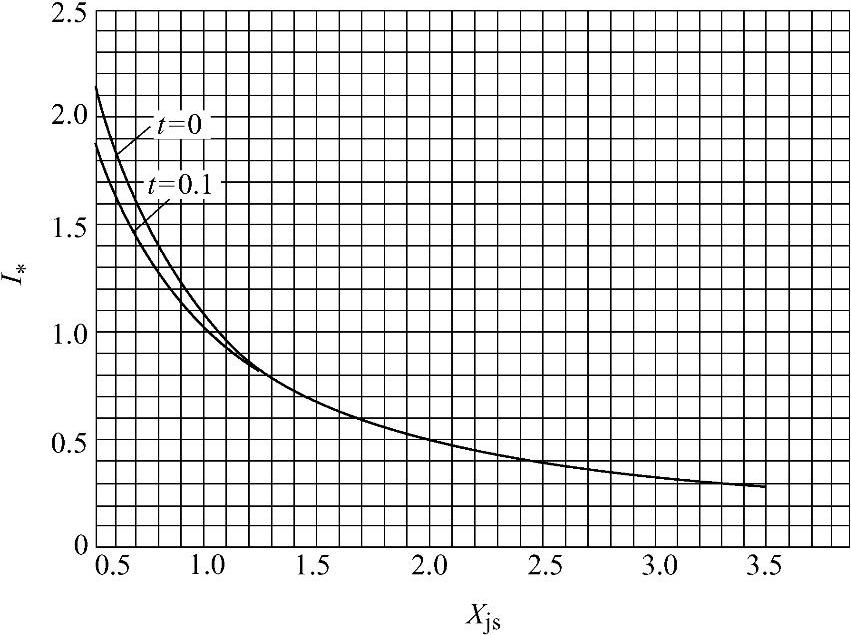

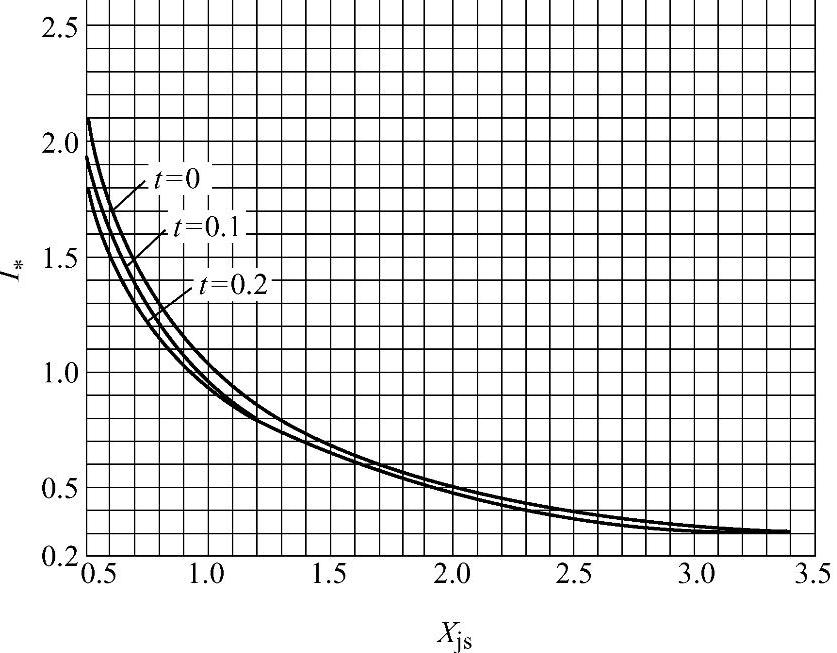

图F-3 汽轮发电机运算曲线（三）（X_js=0.50～3.45）

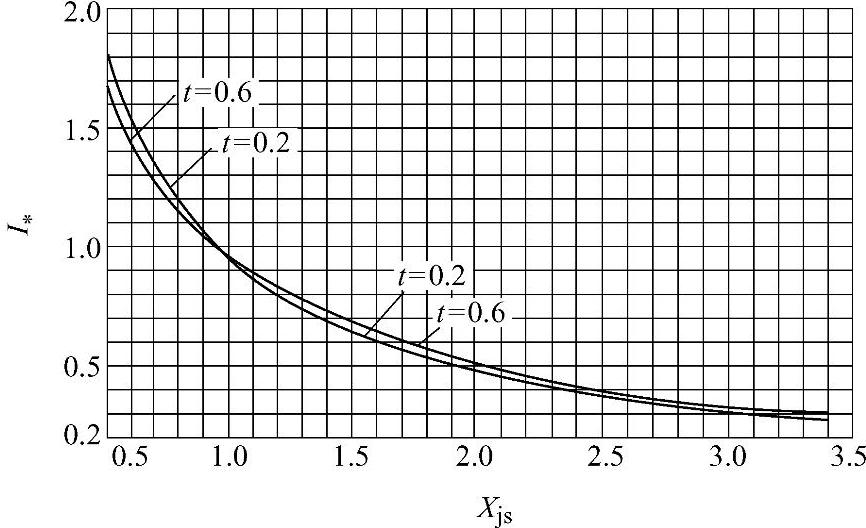

图F-4 汽轮发电机运算曲线（四）（X_js=0.50～3.45）

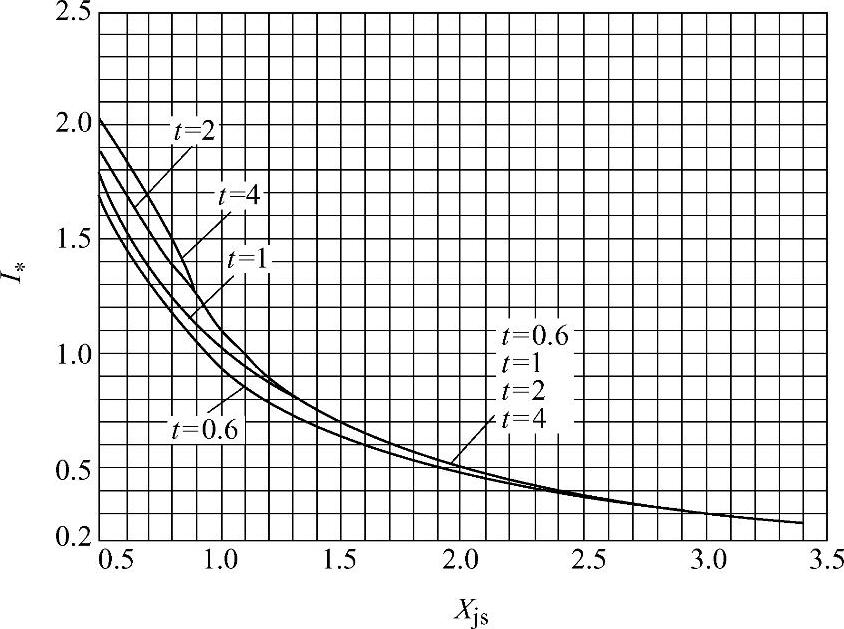

图F-5 汽轮发电机运算曲线（五）（X_js=0.50～3.45）

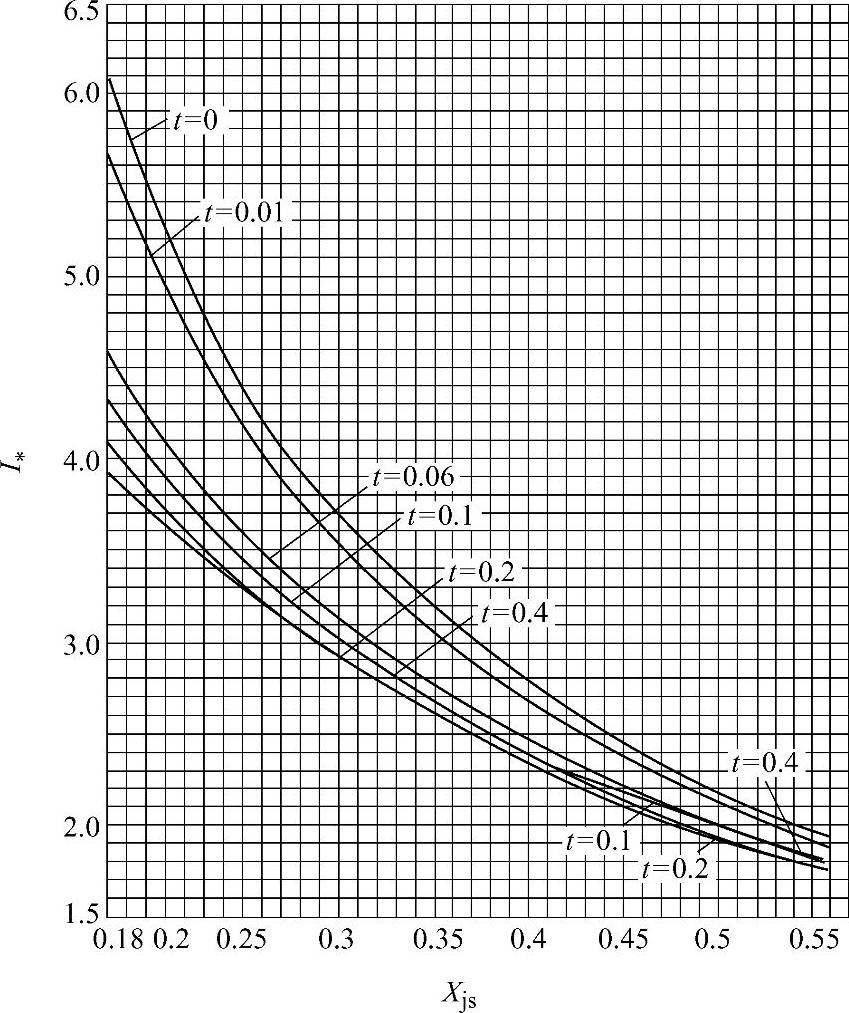

图F-6 水轮发电机运算曲线（一）（X_js=0.18～0.56）

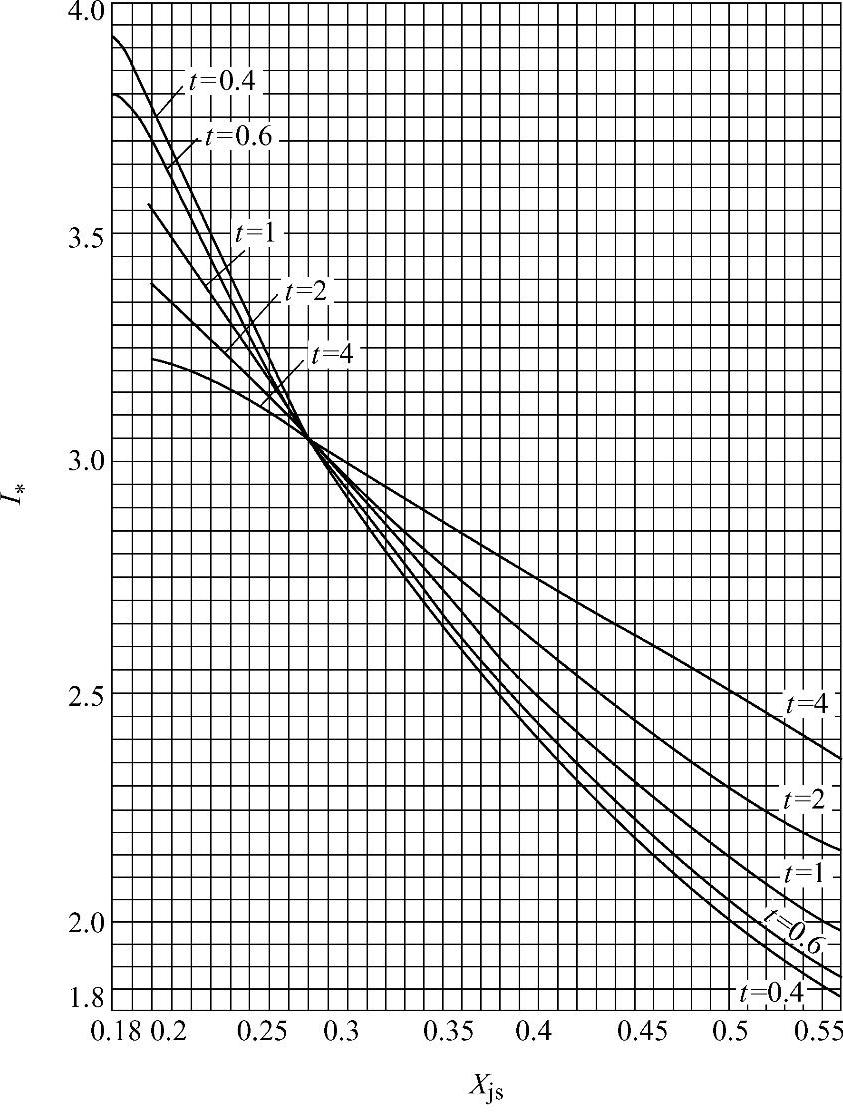

图F-7 水轮发电机运算曲线（二）（X_js=0.18～0.56）

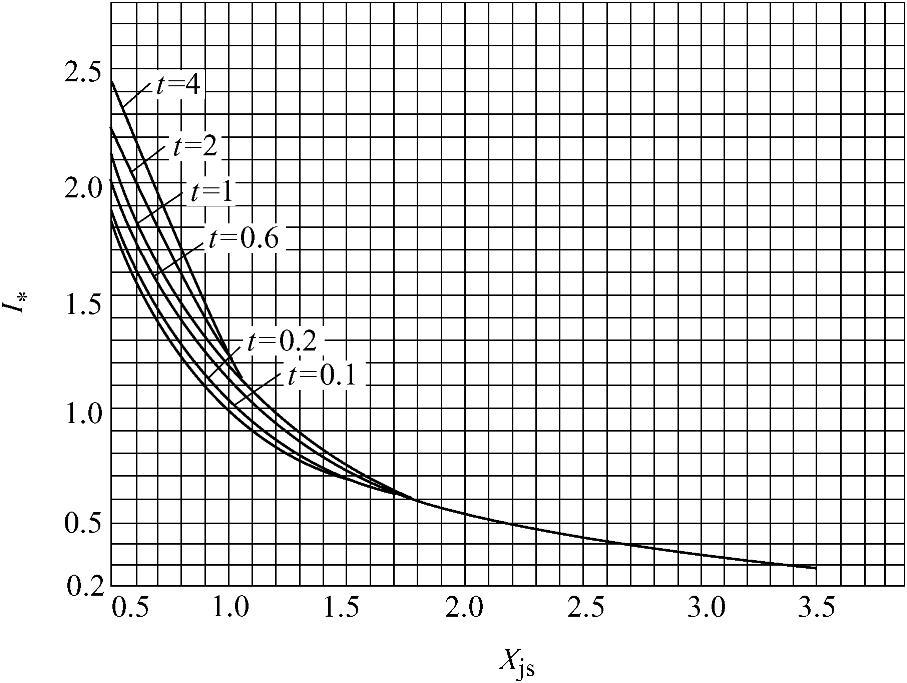

图F-8 水轮发电机运算曲线（三）（X_js=0.50～3.50）

图F-9 水轮发电机运算曲线（四）（X_js=0.50～3.50）
