附录D 高压输变电设备的绝缘水平

见表D-1～表D-5。

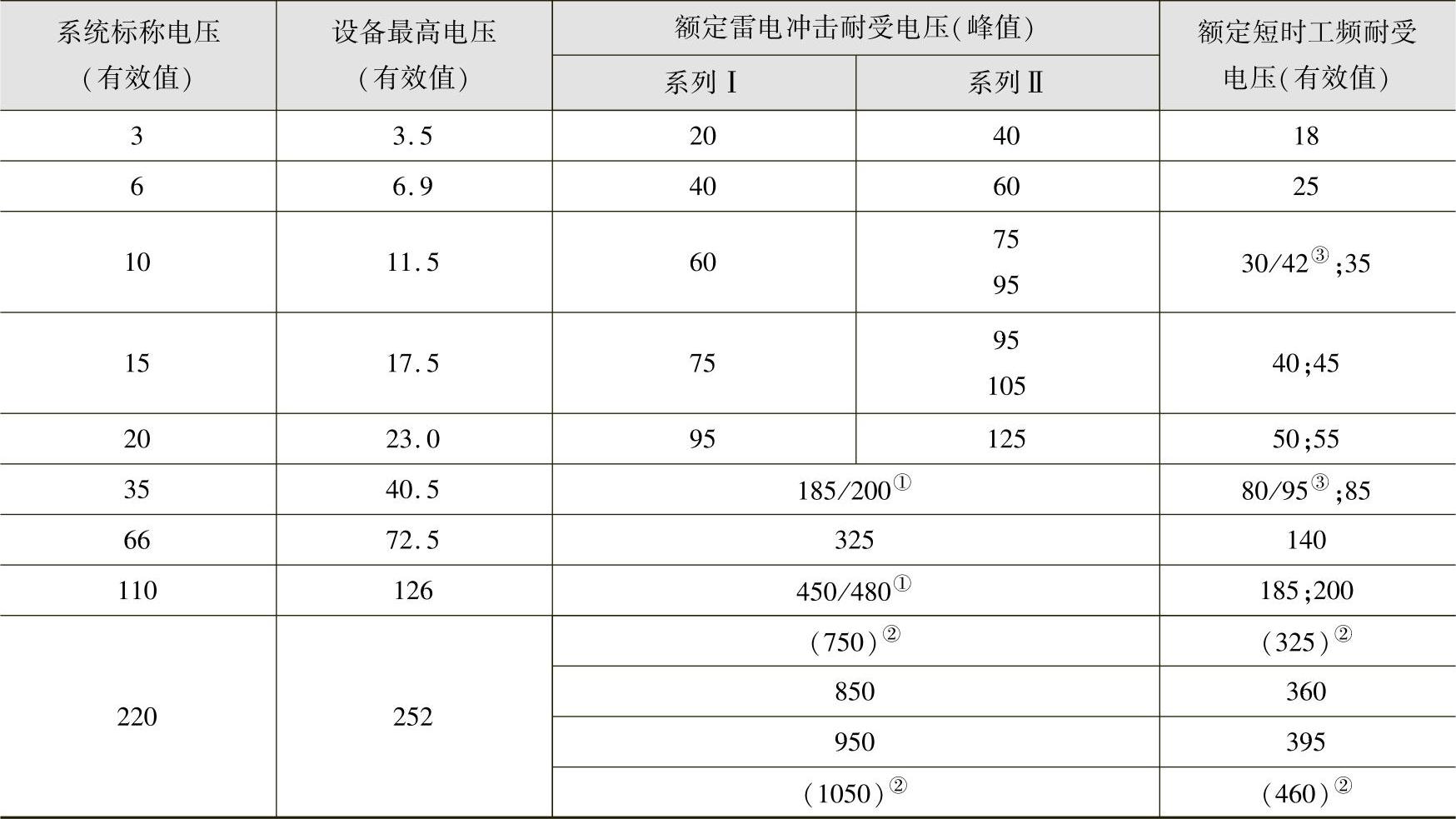

表D-1 电压范围Ⅰ（1kV＜U_m≤252kV）的设备的标准绝缘水平 （单位：kV）

注：系统标称电压3～15kV所对应设备的系列Ⅰ绝缘水平，在我国仅用于中性点直接接地系统。

① 该栏斜线下的数据仅用于变压器类设备的内绝缘。

② 220kV设备，括号内的数据不推荐选用。

③ 为设备外绝缘在干燥状态下的耐受电压。

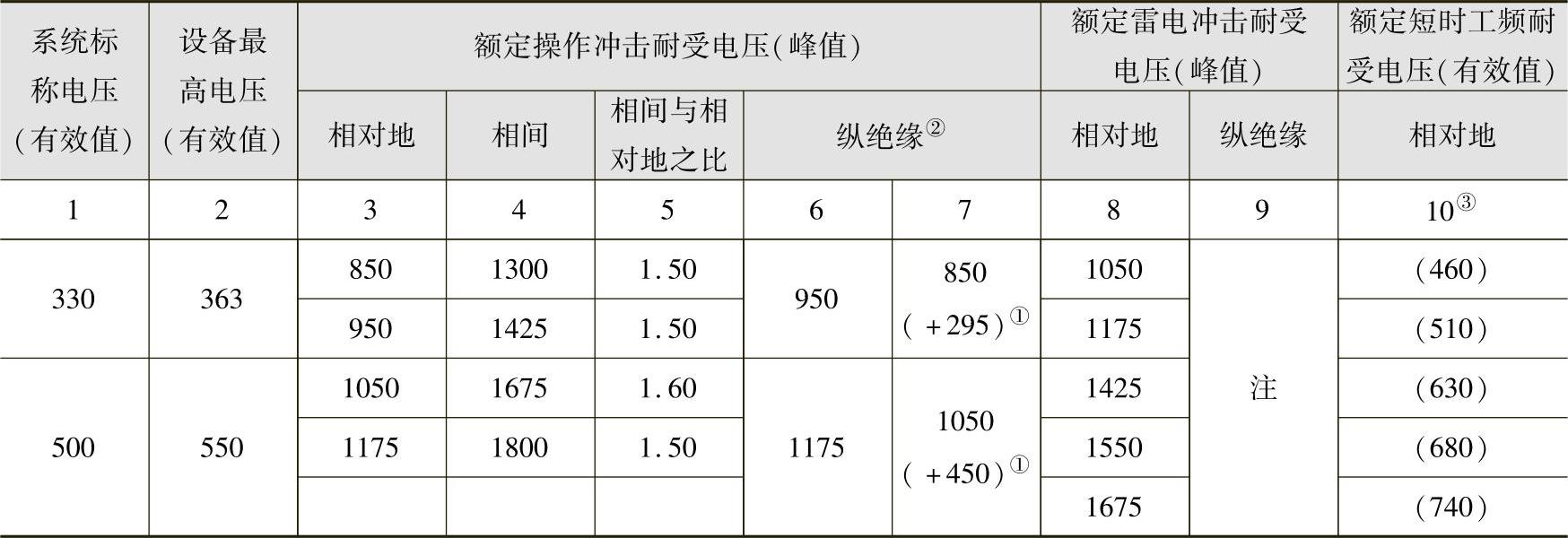

表D-2 电压范围Ⅱ（U_m＞252kV）的设备的标准绝缘水平 （单位：kV）

注：设备纵绝缘的额定冲击耐受电压由两个分量组成，一为相对地的额定雷电冲击耐受电压；另一为反极性的工频耐受电压，其幅值为。

① 栏7中括号中之数值是加在同一极对应相端子上的反极性工频电压的峰值。

② 纵绝缘的操作冲击耐受电压选取栏6或栏7之数值，决定于设备的工作条件，在有关设备标准中规定。

③ 栏10括号内之短时工频耐受电压值，仅供参考。

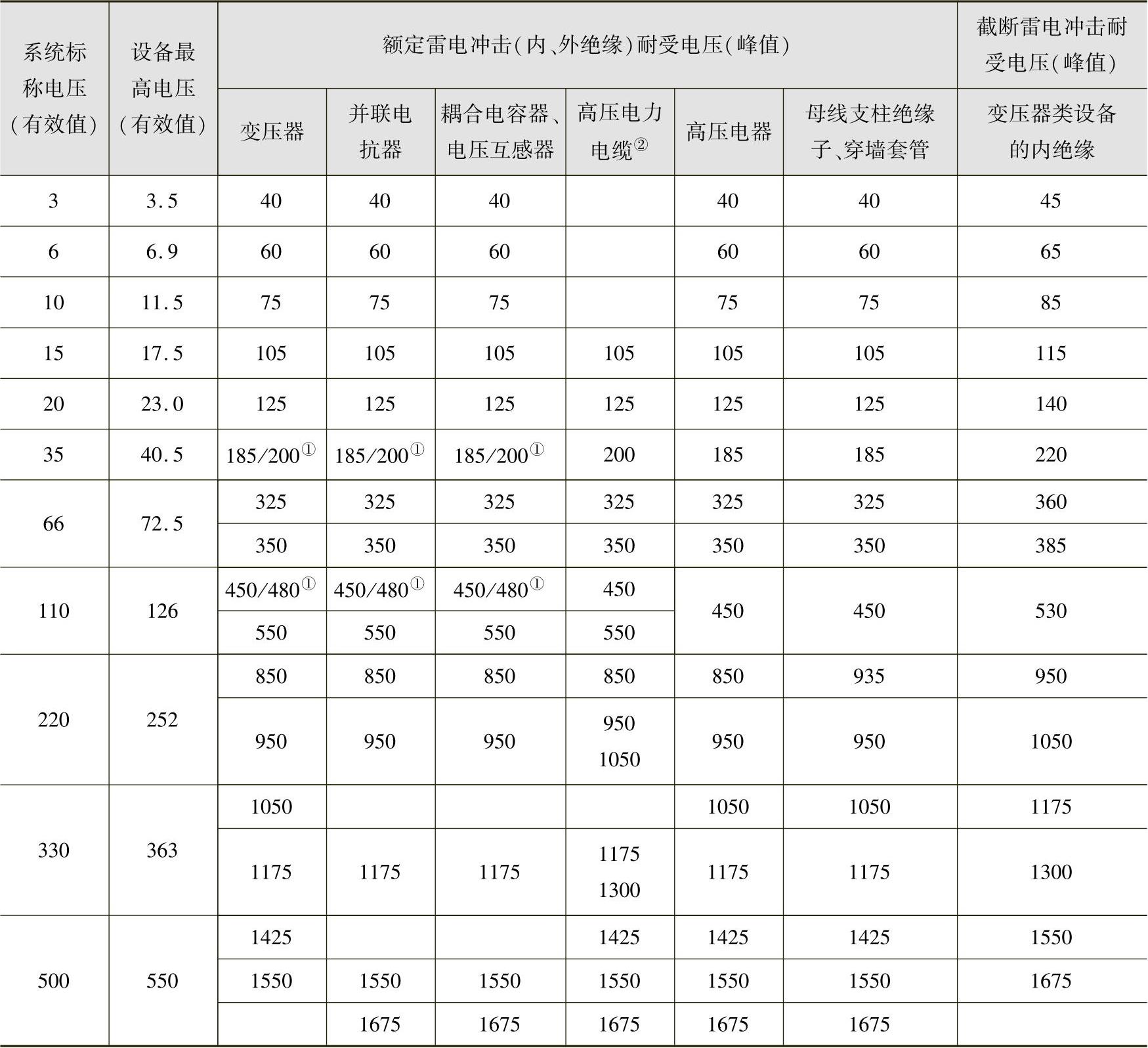

表D-3 各类设备的雷电冲击耐受电压 （单位：kV）

① 斜线下之数据仅用于该类设备的内绝缘。

② 对高压电力电缆是指热状态下的耐受电压值。

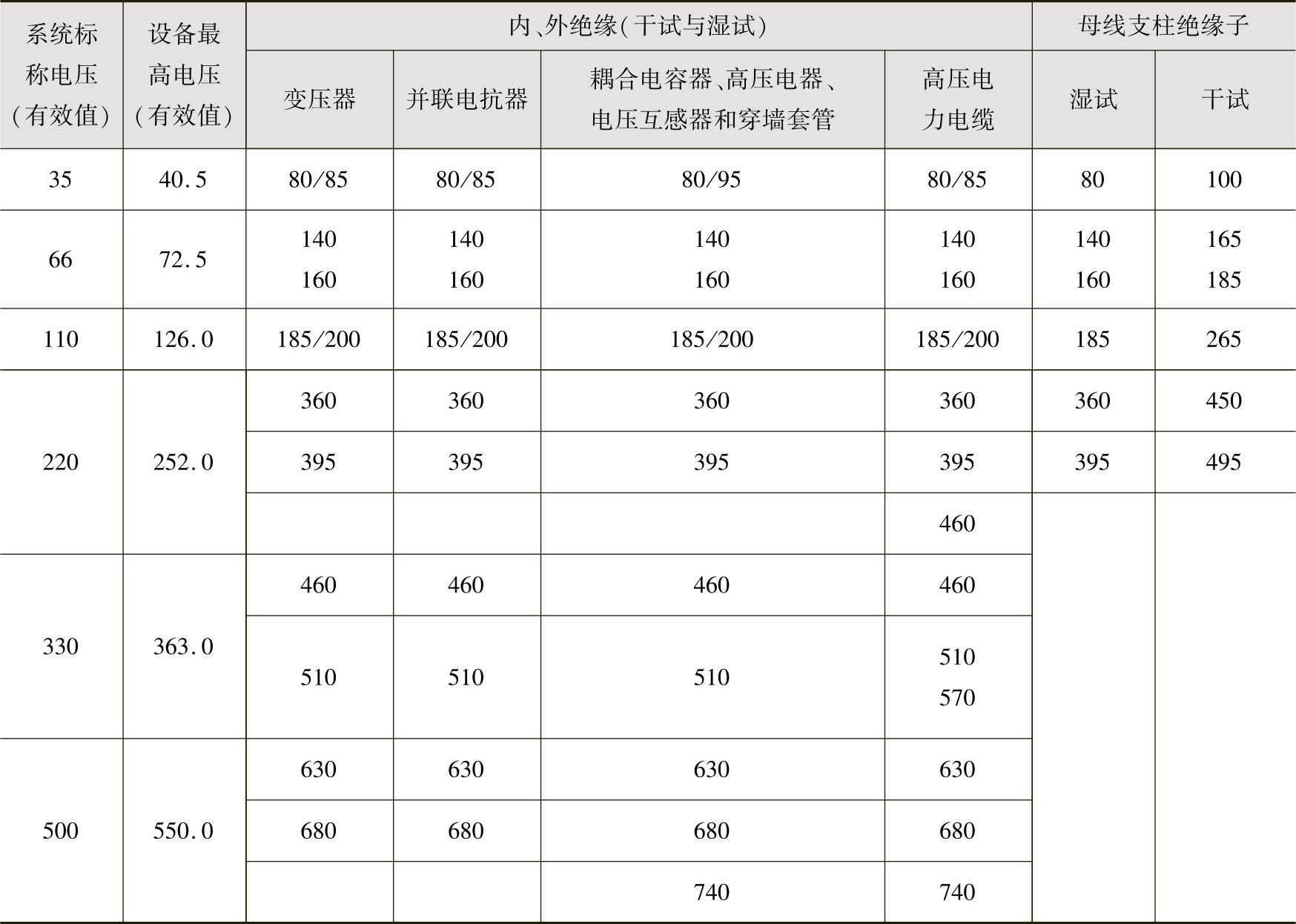

表D-4 各类设备的短时（1min）工频耐受电压（有效值） （单位：kV）

（续）

注 表中给出的330～500kV设备之短时工频耐受电压仅供参考。

① 该栏中斜线下的数据为该类设备的内绝缘和外绝缘干状态之耐受电压。

② 该栏中斜线下的数据为该类设备的外绝缘干耐受电压。

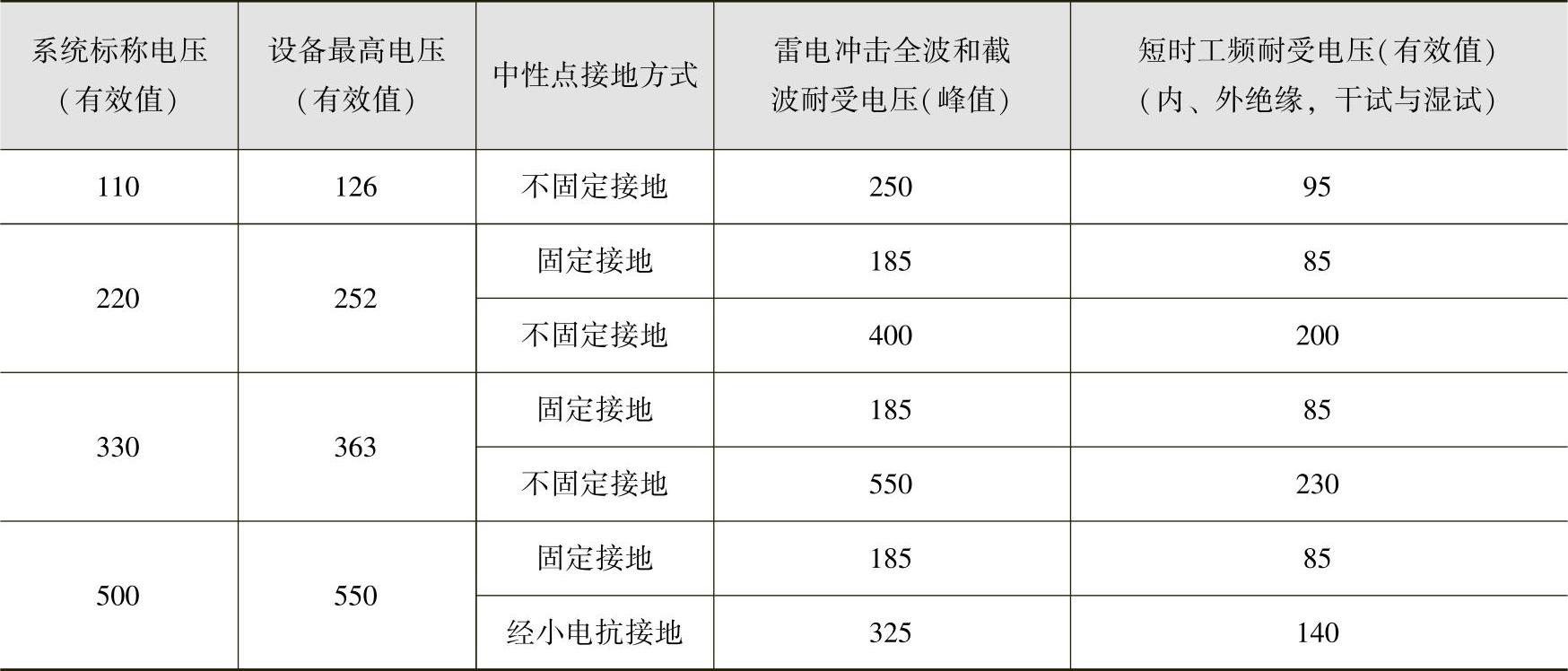

表D-5 电力变压器中性点绝缘水平 （单位：kV）

附录D中所列各表引自GB 311.1—1997。
