图C-6适用于发电厂，图C-7适用于供电单位，图C-8适用于低电价的电力用户，图C-9适用于中电价的电力用户，图C-10适用于高电价的电力用户。各图中，曲线1适用于矩形铜母线；曲线2适用于共箱铜母线；曲线3适用于封闭母线；曲线4适用于铝锰合金及铝镁合金管形母线；曲线5适用于矩形铝母线及槽形母线；曲线6适用于铝绞线、钢芯铝绞线、防腐性钢芯铝绞线及轻型钢芯铝绞线，并同样适用于以上型号的分裂导线；曲线7适用于共箱铝母线。

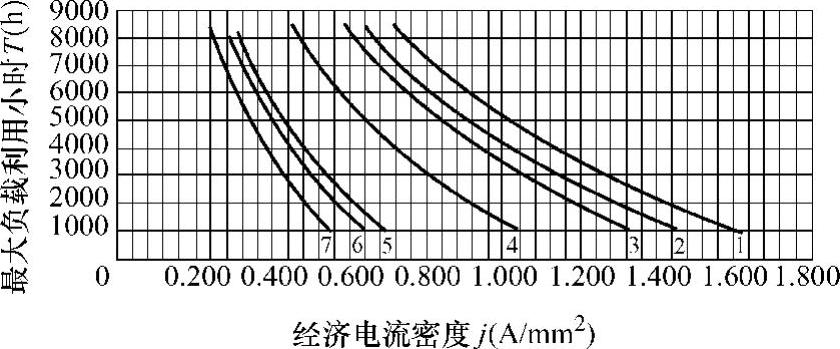

图C-7 铜、铝母线经济电流密度（P=0.27元/kWh）

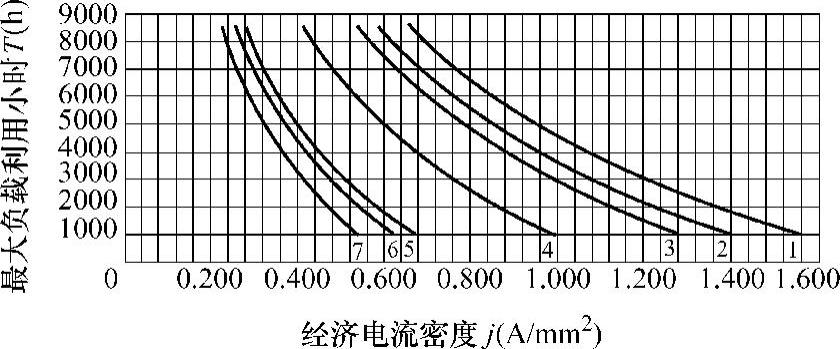

图C-8 铜、铝母线经济电流密度（P=0.327元/kWh）

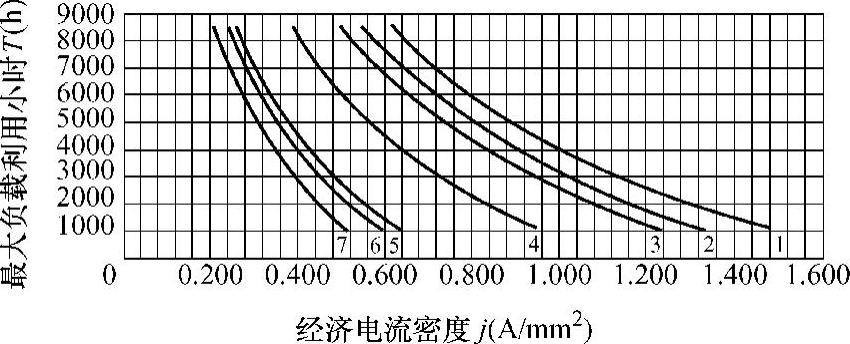

图C-9 铜、铝母线经济电流密度（P=0.383元/kWh）

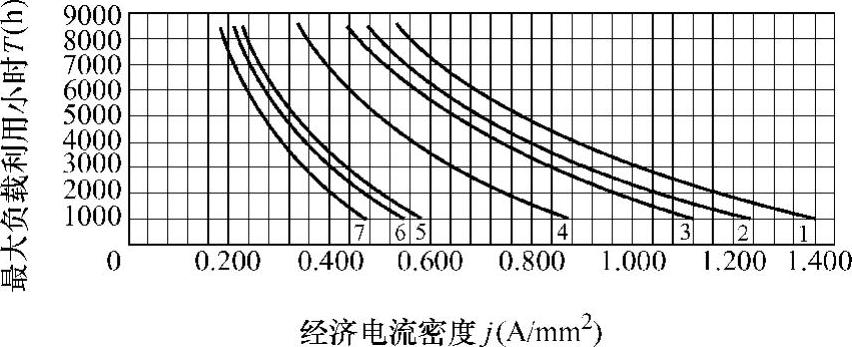

图C-10 铜、铝母线经济电流密度（P=0.514元/kWh）
