图C-1适用于发电厂，图C-2适用于供电单位，图C-3适用于低电价的电力用户，图C-4适用于中电价的电力用户，图C-5适用于高电价的电力用户。

图中，曲线1适用于VV—1三芯、四芯及VV22—1三芯型电力电缆；曲线2适用于YJV—10、VV22—1四芯、YJV—6、YJV22—6及YJV22—10型电力电缆；曲线3适用于VLV—1三芯、四芯及VLV22—1型电力电缆；曲线4适用于YJLV—10、YJLV—6及VLV22—1四芯型电力电缆；曲线5适用于YJLV22—10、YJLV22—6型电力电缆。

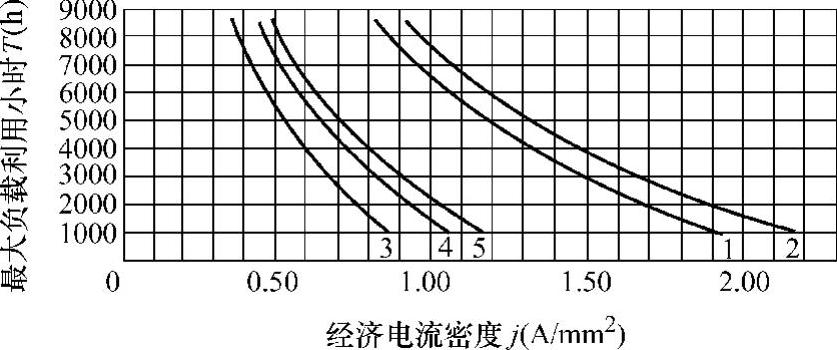

图C-1 铜、铝电缆经济电流密度（P=0.2元/kWh）

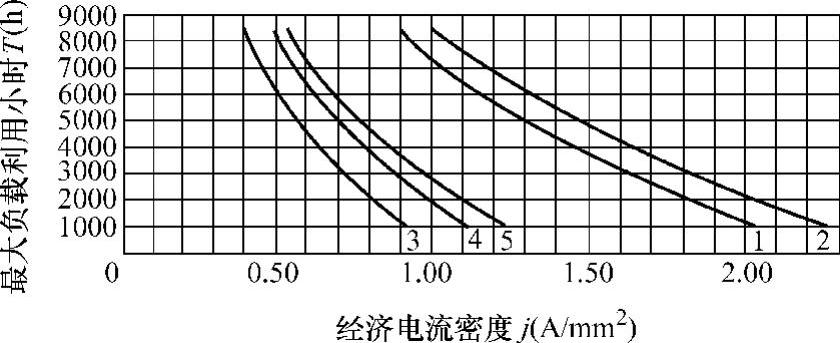

图C-2 铜、铝电缆经济电流密度（P=0.27元/kWh）

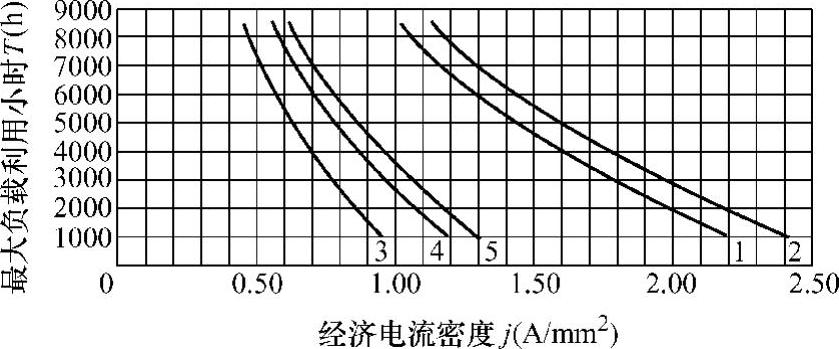

图C-3 铜、铝电缆经济电流密度（P=0.327元/kWh）

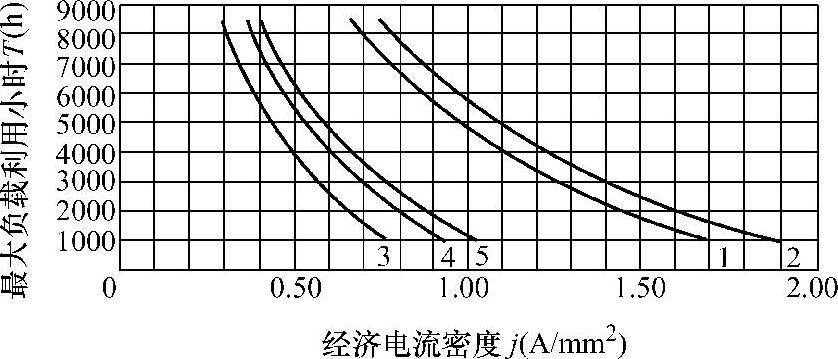

图C-4 铜、铝电缆经济电流密度（P=0.383元/kWh）

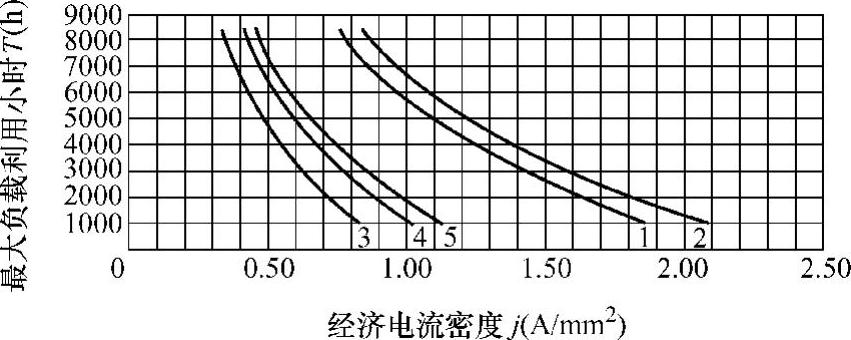

图C-5 铜、铝电缆经济电流密度（P=0.514元/kWh）

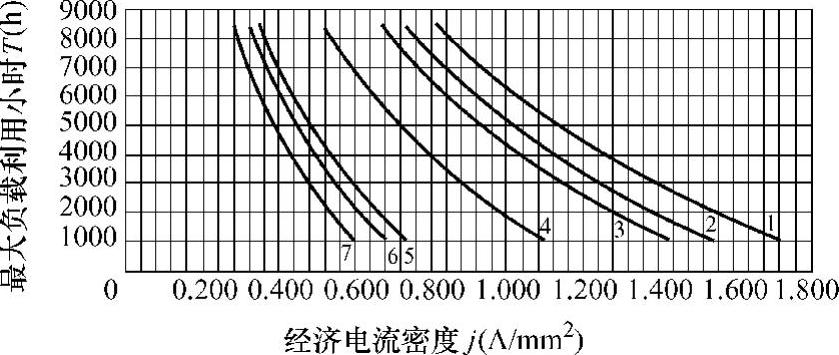

图C-6 铜、铝母线经济电流密度（P=0.2元/kWh）
