二、敷设条件不同时电缆允许持续载流量的校正系数

1）35kV及以下电缆在环境温度不同于标准敷设温度（对于空气为40℃，土壤为25℃）时的载流量校正系数k_t见表B-8（计算电缆载流量用的环境温度，空气中指最热月每日最高温度的平均值，厂房内的沟、隧道及托架按此温度再加5℃计算，架空桥架及地区气象温度多年平均值的条件下不用加5℃；土或水中环境温度指最热月的平均地温和水温，对埋地深1m及以下电缆按此温度减少5℃计算）。

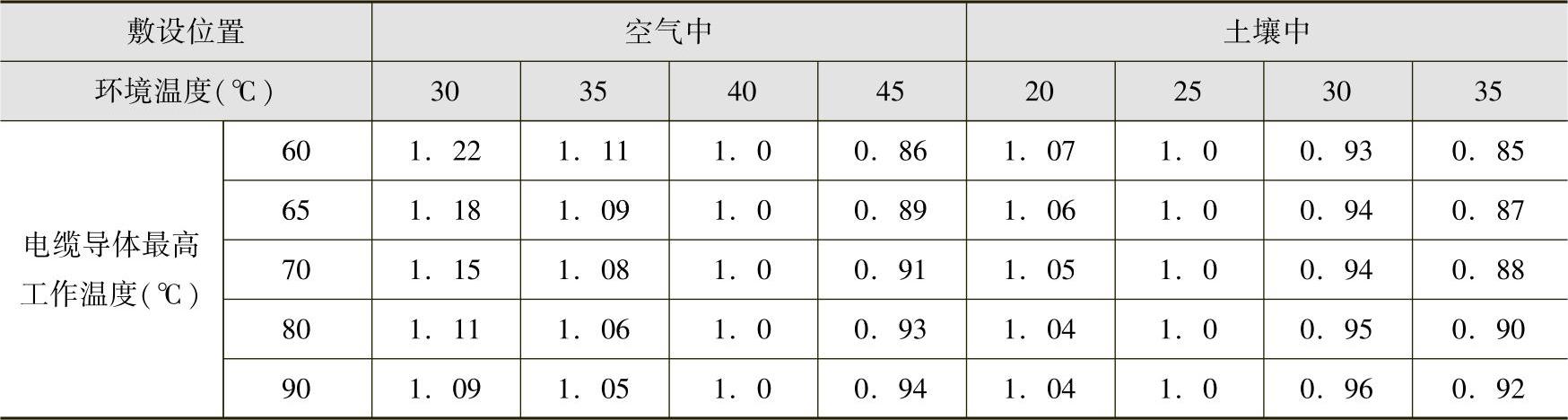

表B-8 35kV及以下电缆在不同环境温度时的载流量校正系数kt

2）除表B-8以外的其他环境温度下载流量的校正系数可按下式计算：

式中 θ_m——电缆导体最高工作温度（℃）；

θ₁——对应于额定载流量的基准环境温度（℃）；

θ₂——实际环境温度（℃）。

3）不同土壤热阻系数时电缆载流量的校正系数k₃见表B-9。

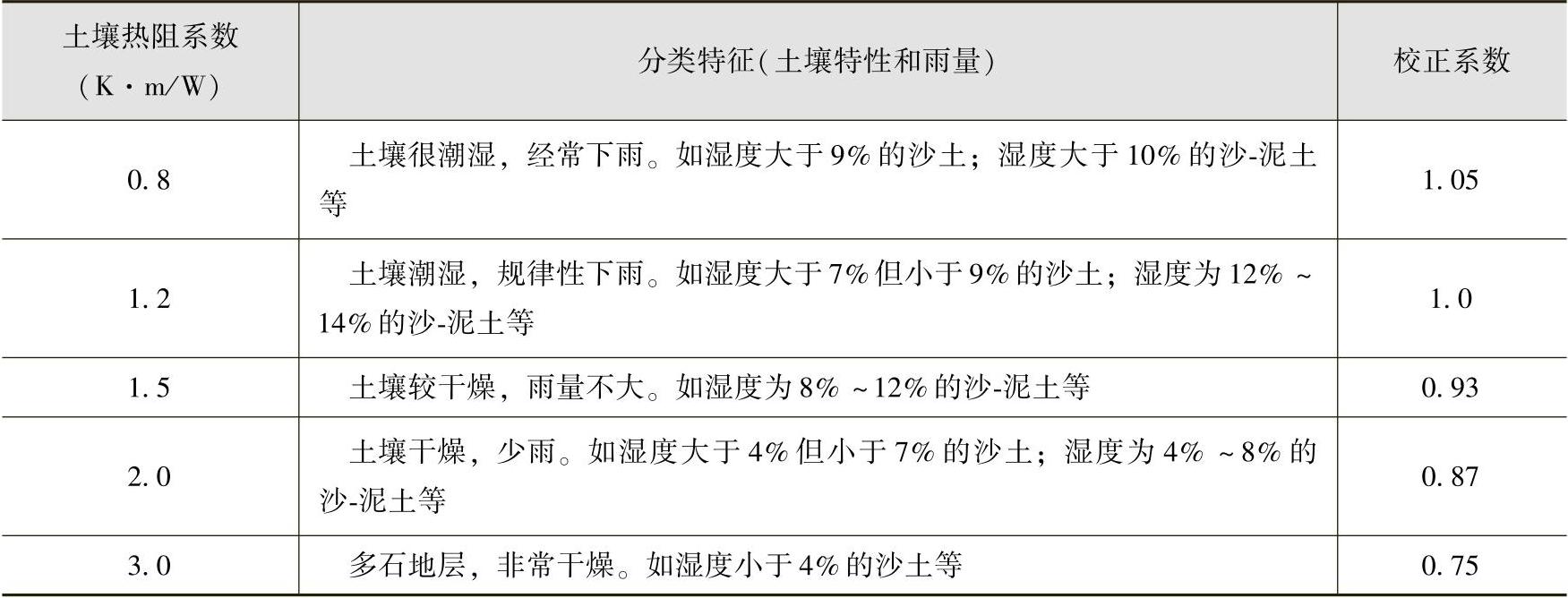

表B-9 不同土壤热阻系数时电缆载流量的校正系数k₃

注：1.适用于缺乏实测土壤热阻系数时的粗略分类，对110kV及以上电缆线路工程，宜以实测方式确定土壤热阻系数。

2.校正系数适用于本附录各表中采取土壤热阻系数为1.2K·m/W的情况，不适用于三相交流系统的高压单芯电缆。

4）土中直埋多根并行敷设时电缆载流量的校正系数k₄见表B-10。

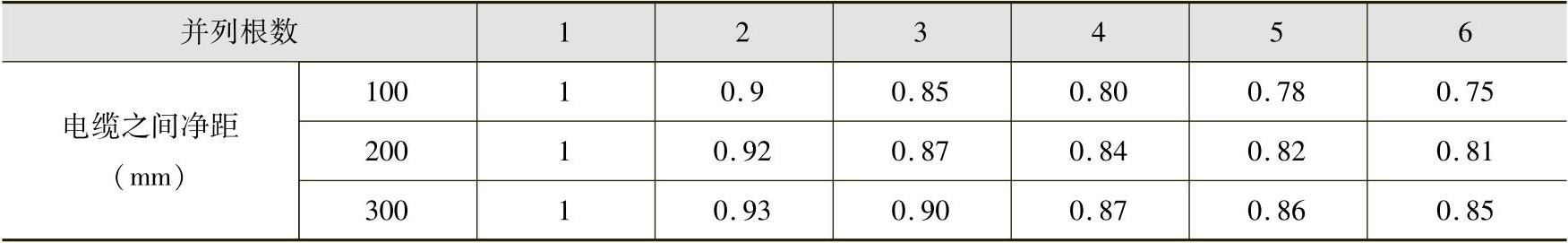

表B-10 土中直埋多根并行敷设时电缆载流量的校正系数k₄

注：不适用于三相交流系统单芯电缆。

5）空气中单层多根并行敷设时电缆载流量的校正系数k₁见表B-11。

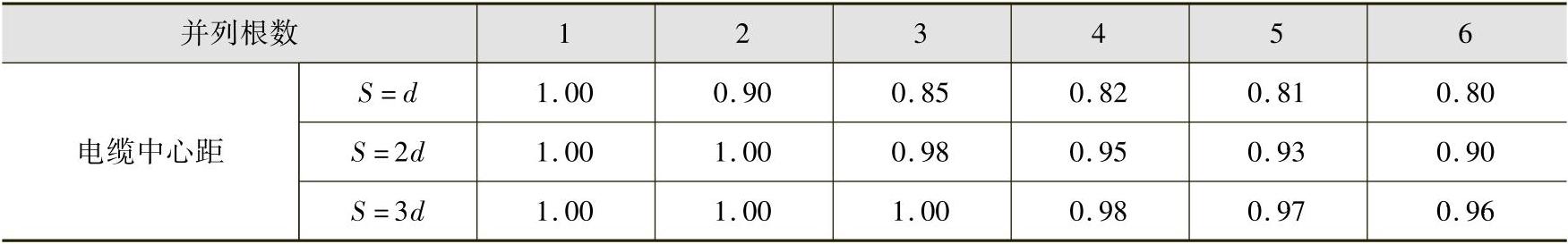

表B-11 空气中单层多根并行敷设时电缆载流量的校正系数k₁

注：1.S为电缆中心间距，d为电缆外径。

2.按全部电缆具有相同外径条件制订，当并列敷设的电缆外径不同时，d值可近似地取电缆外径的平均值。

3.不适用于交流系统中使用的单芯电力电缆。

6）电缆桥架上无间距配置多层并列电缆载流量的校正系数k₂见表B-12。

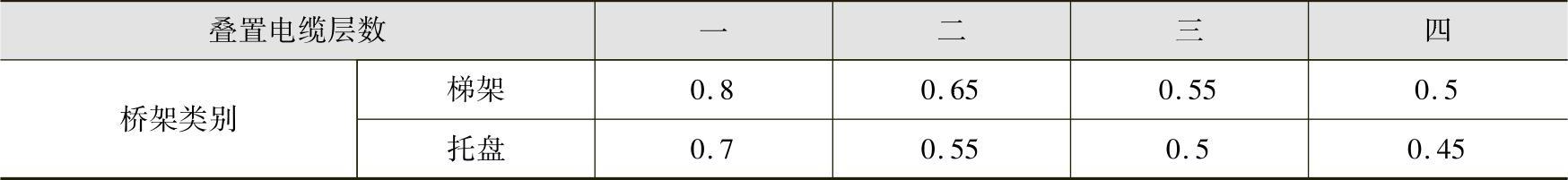

表B-12 电缆桥架上无间距配置多层并列电缆载流量的校正系数k₂

注：呈水平状并列电缆数不少于7根。

7）1～6kV电缆户外明敷无遮阳时载流量的校正系数k₅见表B-13。

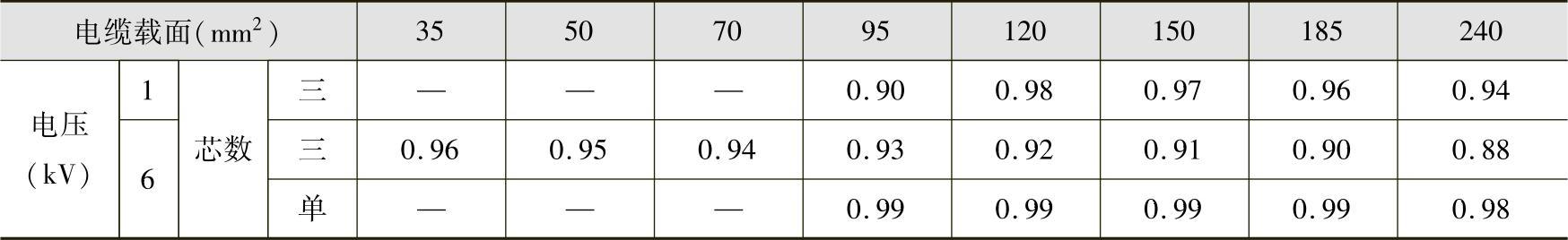

表B-13 1～6kV电缆户外明敷无遮阳时载流量的校正系数k₅

注：运用本表系数校正对应的载流量基础值，是采取户外环境温度的户内空气中电缆载流量。
