附录A 裸导体的长期允许载流量及其校正系数

见表A-1～表A-11。

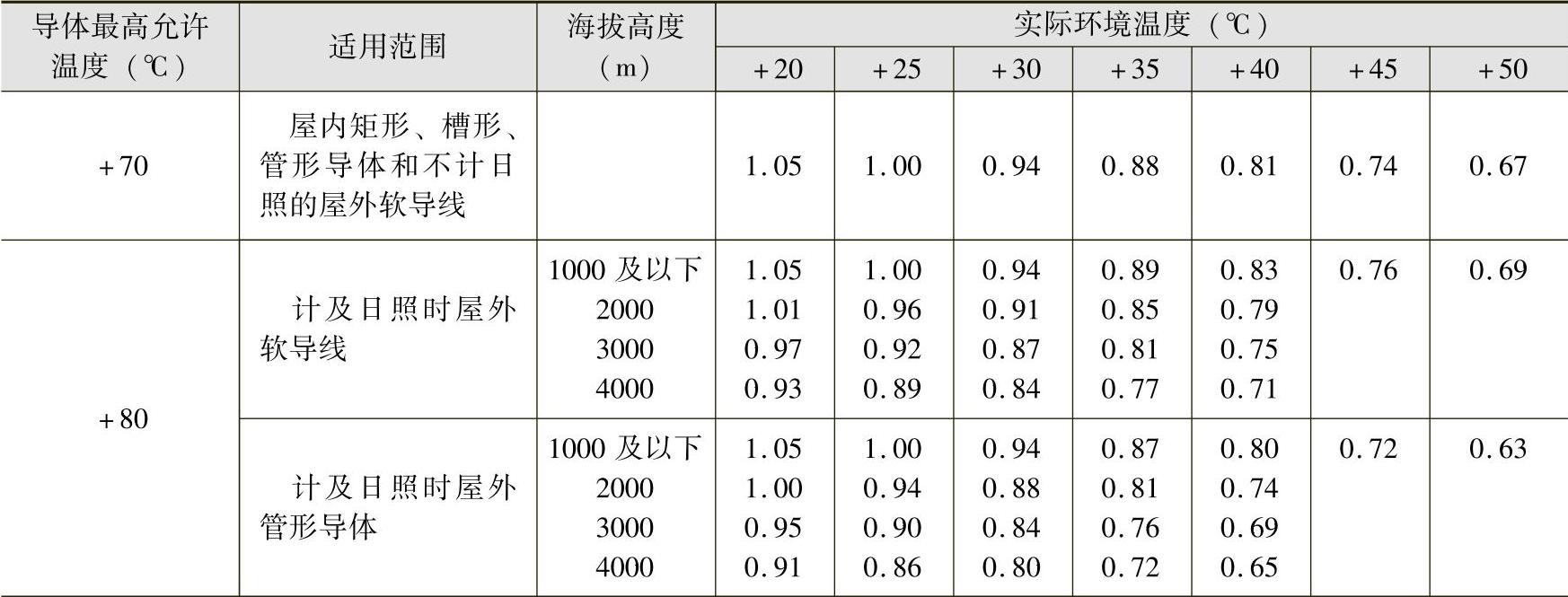

表A-1 裸导体载流量在不同海拔高度及环境温度下的综合校正系数

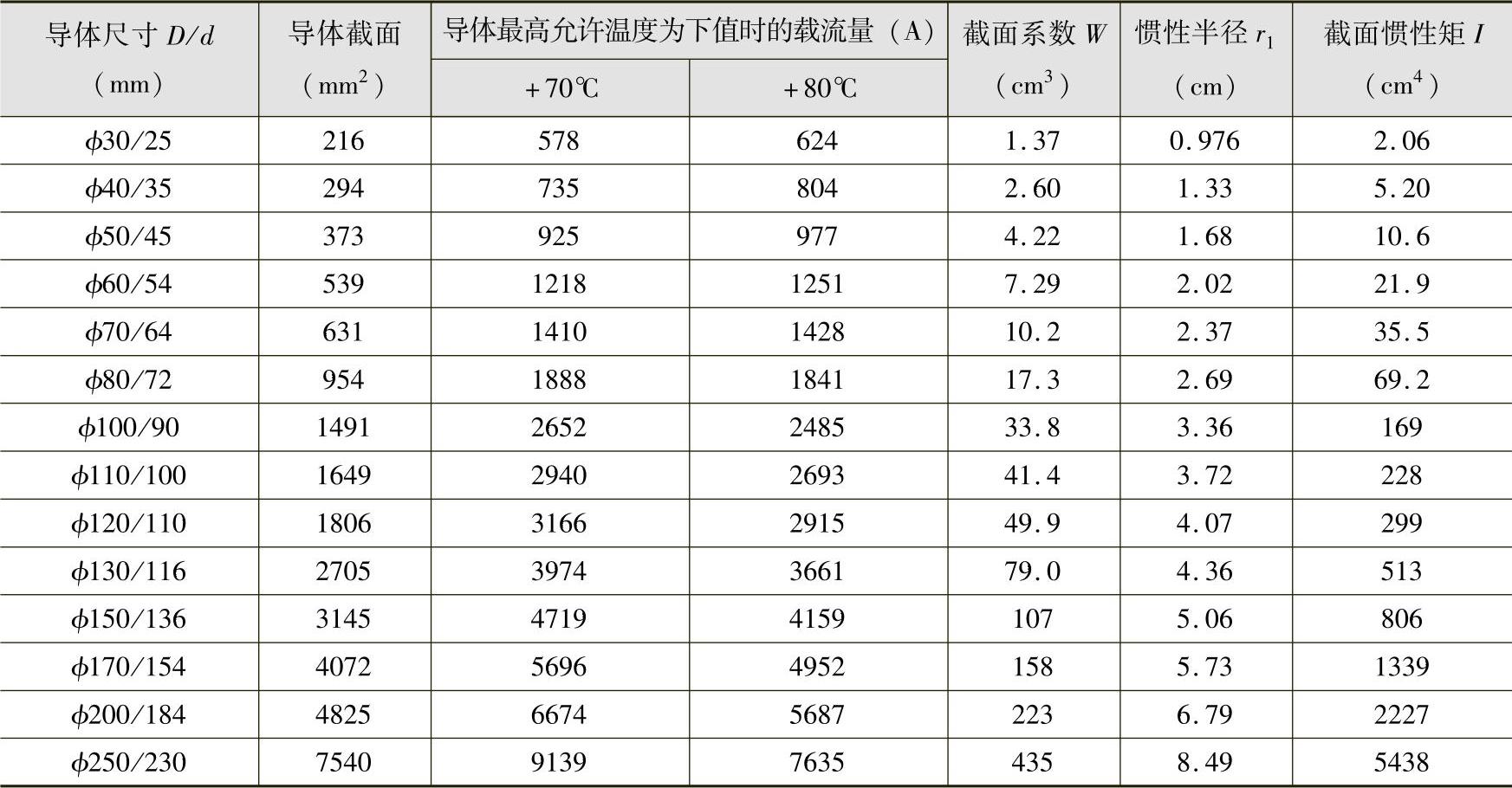

表A-2 铝镁硅系（6063）管形母线长期允许载流量及计算用数据

注：1.最高允许温度+70℃的载流量，系按基准环境温度+25℃、无风、无日照、辐射散热系数与吸热系数为0.5、不涂漆条件计算的。

2.最高允许温度+80℃的载流量，系按基准环境温度+25℃、日照0.1W/cm²、风速0.5m/s且与管形导体垂直、海拔1000m、辐射散热系数与吸热系数为0.5、不涂漆条件计算的。

3.导体尺寸中，D为外径，d为内径。

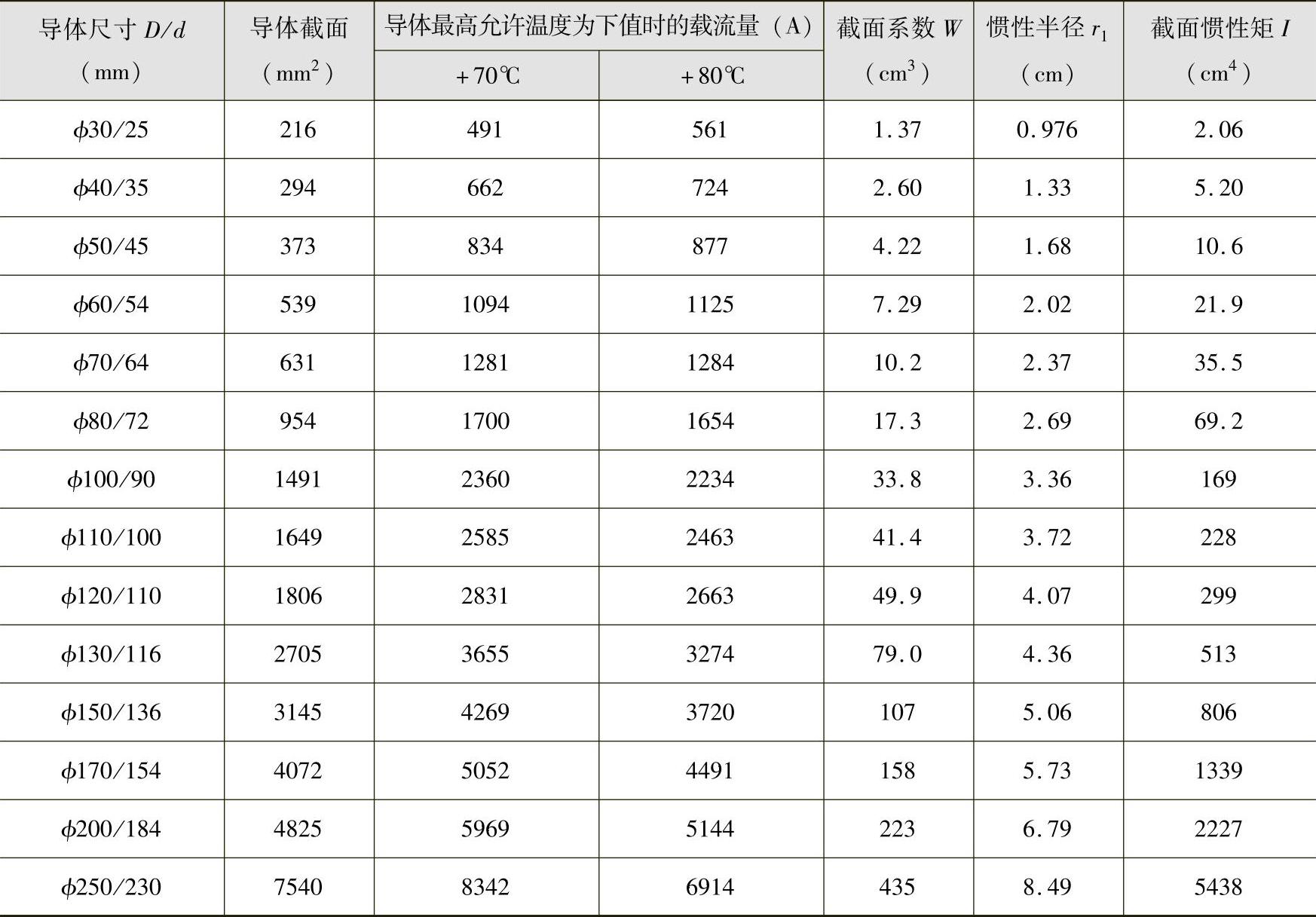

表A-3 铝镁系（LDRE）管形母线长期允许载流量及计算用数据

注：1.最高允许温度+70℃的载流量，系按基准环境温度+25℃、无风、无日照、辐射散热系数与吸热系数为0.5、不涂漆条件计算的。

2.最高允许温度+80℃的载流量，系按基准环境温度+25℃、日照0.1W/cm²、风速0.5m/s且与管形导体垂直、海拔1000m、辐射散热系数与吸热系数为0.5、不涂漆条件计算的。

3.导体尺寸中，D为外径，d为内径。

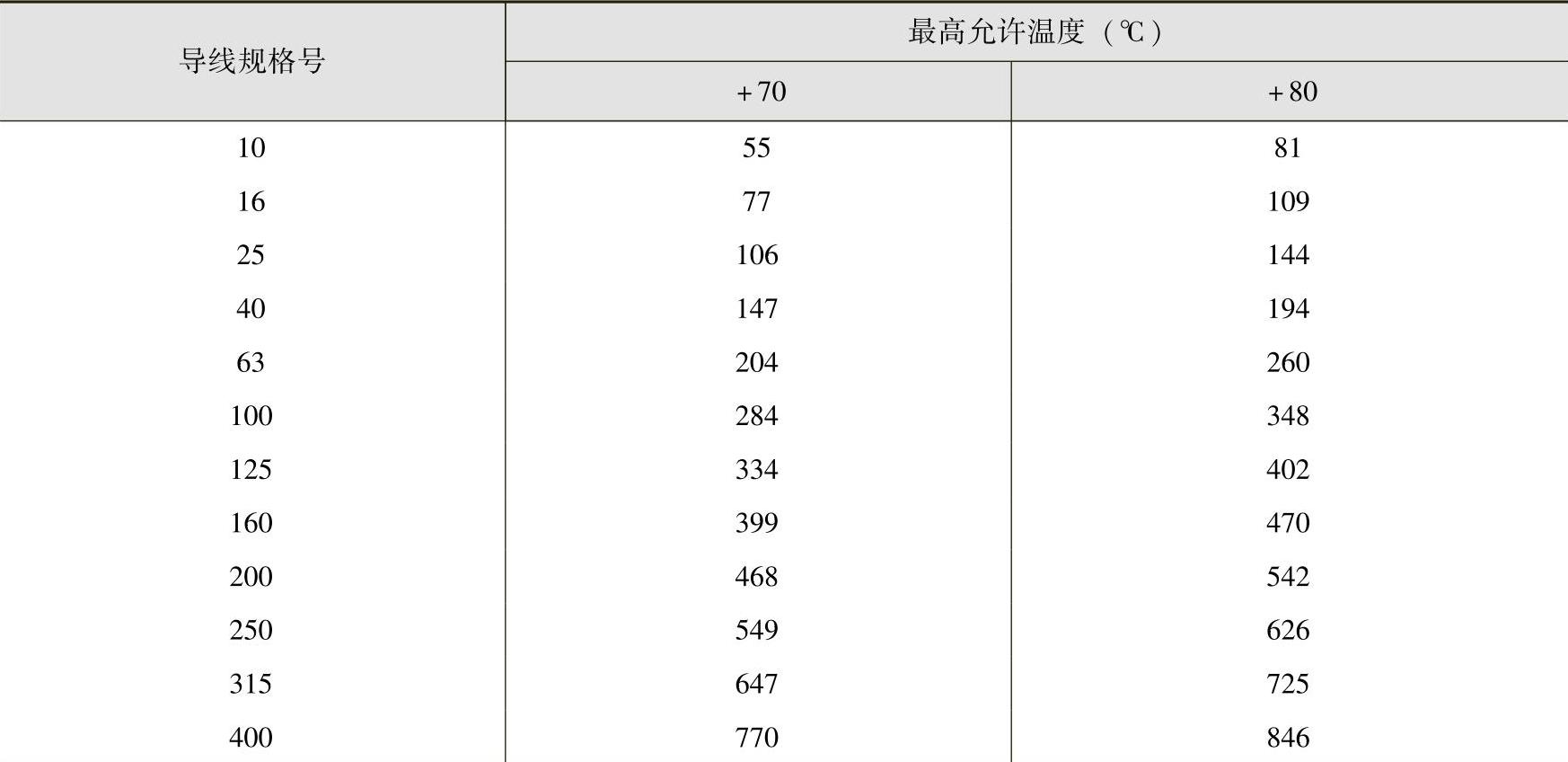

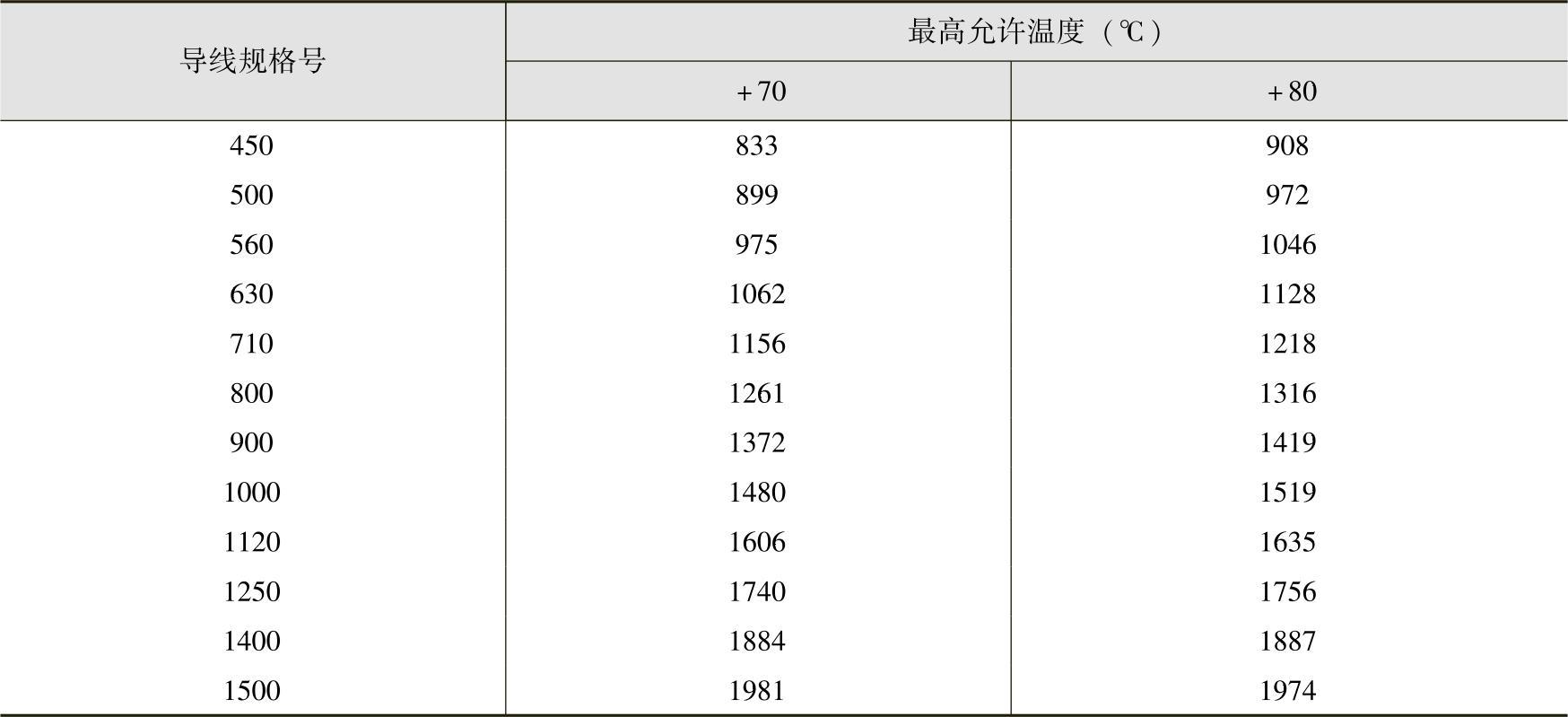

表A-4 JL型铝绞线长期允许载流量 （单位：A）

（续）

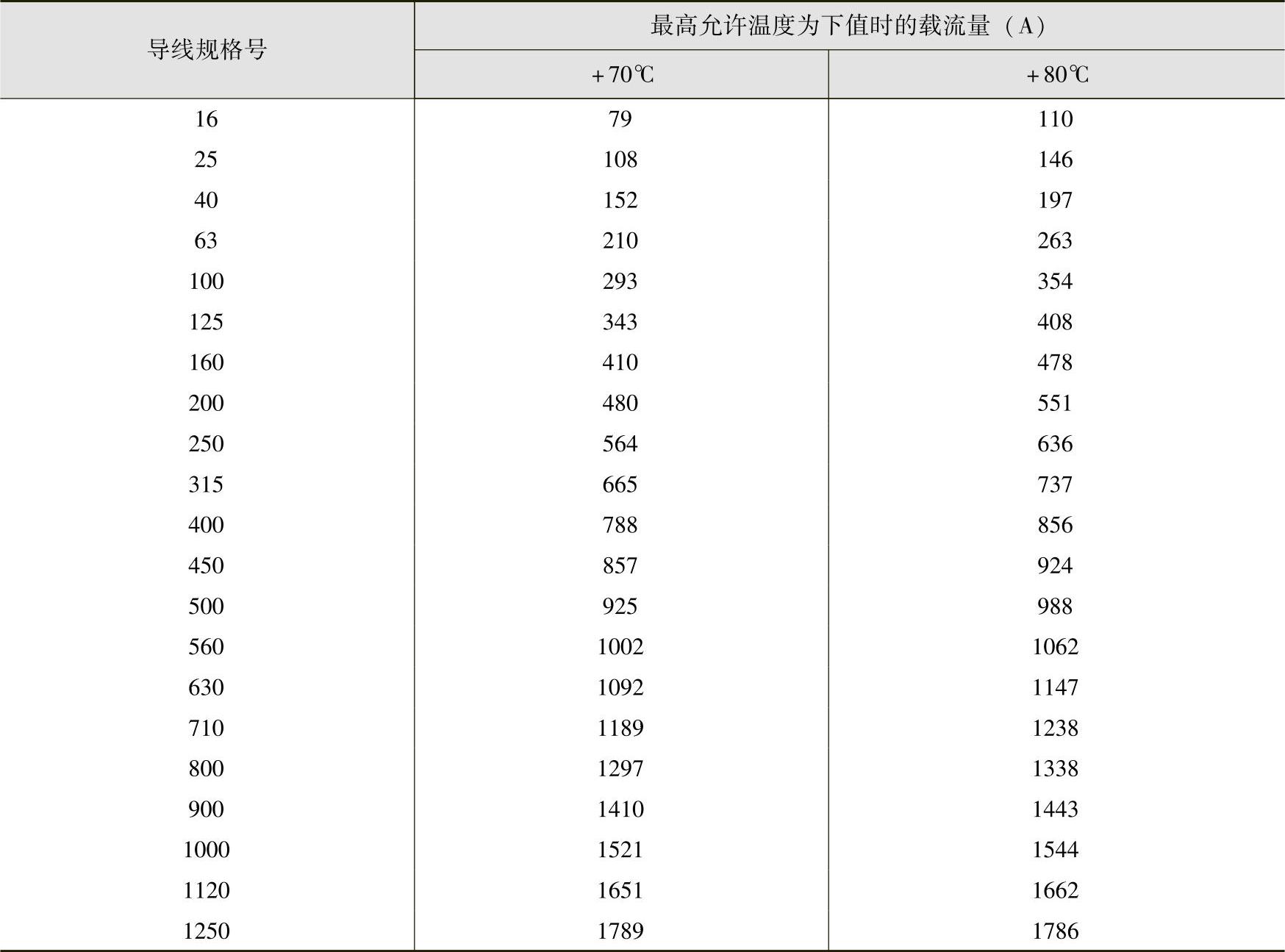

表A-5 JLHA2（JLHA1①）型铝合金绞线长期允许载流量

注：1.最高允许温度+70℃的载流量，系按基准环境温度+25℃、无日照、无风、导线表面黑度为0.9条件计算的。

2.最高允许温度+80℃的载流量，系按基准环境温度+25℃、日照0.1W/cm²、风速0.5m/s、海拔1000m、导线表面黑度为0.9条件计算的。

3.JLHA2（JLHA1）型铝合金绞线性能见GB/T 1179—1999附表D2、附表D3。

① JLHA1型铝合金绞线单线截面、额定拉断力比JLHA2略大，个别规格导线载流量也略大，但均在5A以内。

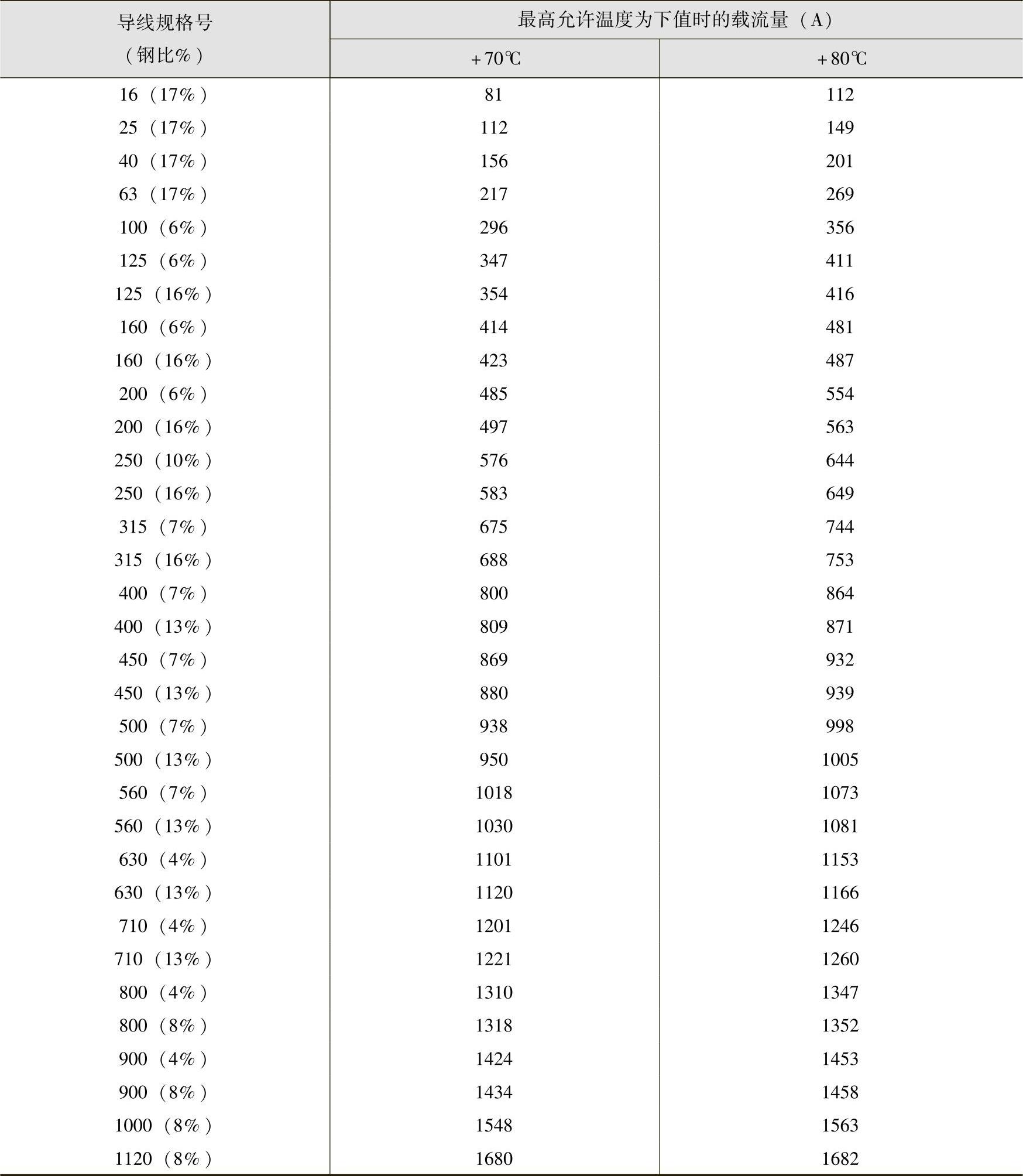

表A-6 JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A型钢芯铝绞线长期允许载流量

注：1.最高允许温度+70℃的载流量，系按基准环境温度+25℃、无日照、无风、导线表面黑度为0.9条件计算的。

2.最高允许温度+80℃的载流量，系按基准环境温度+25℃、日照0.1W/cm²、风速0.5m/s、海拔1000m、导线表面黑度为0.9条件计算的。

3.JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A型铝合金绞线性能见GB/T 1179—1999附表D4。

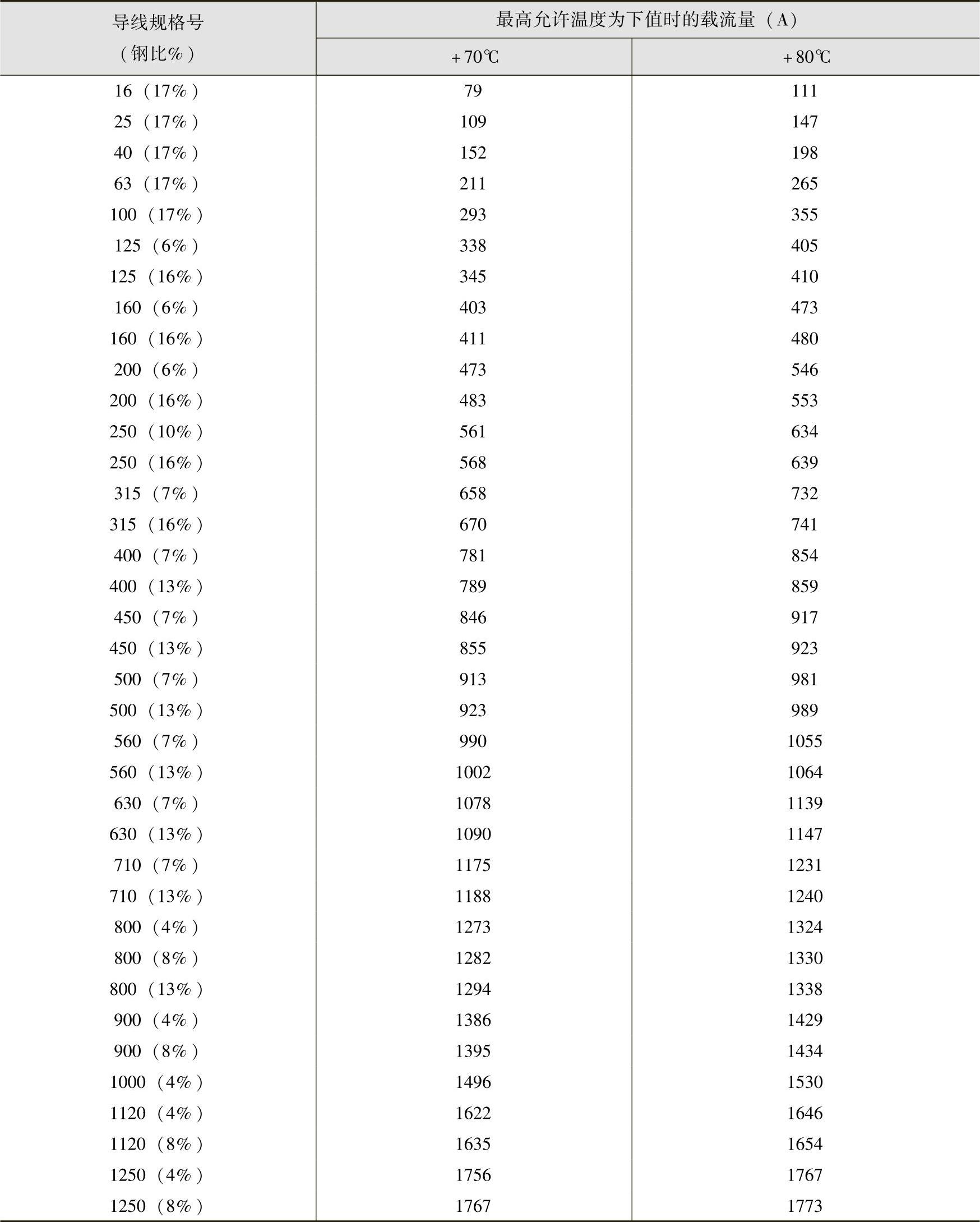

表A-7 JLHA2/G1A、JLHA2/G1B、JLHA2/G3A（JLHA1/G1A、JLHA1/G1B、JLHA1/G3A①）型钢芯铝合金绞线长期允许载流量

注：1.最高允许温度+70℃的载流量，系按基准环境温度+25℃、无日照、无风、导线表面黑度为0.9条件计算的。

2.最高允许温度+80℃的载流量，系按基准环境温度+25℃、日照0.1W/cm²、风速0.5m/s、海拔1000m、导线表面黑度为0.9条件计算的。

3.JLHA2/G1A、JLHA2/G1B、JLHA2/G3A（JLHA1/G1A、JLHA1/G1B、JLHA1/G3A）型钢芯铝合金绞线性能见GB/T 1179—1999附表D5、附表D6。

① JLHA2/G1A、JLHA2/G1B、JLHA2/G3A型钢芯铝合金绞线单线截面、额定拉断力比JLHA1/G1A、JLHA1/G1B、JLHA1/G3A略大，个别规格导线载流量也略大，但均在5A以内。

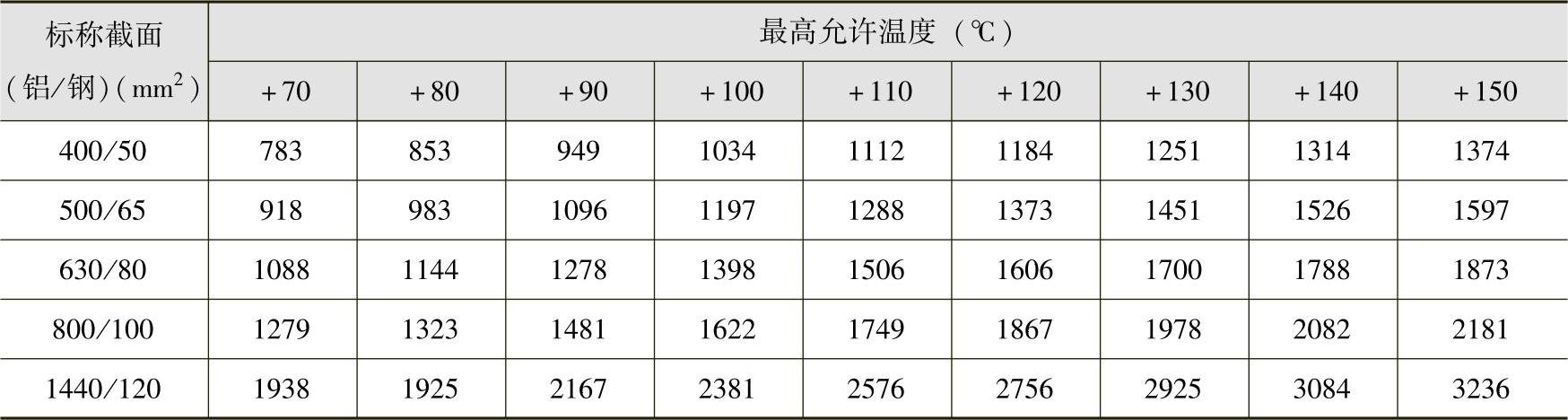

表A-8 耐热铝合金钢芯绞线（电导率60%IACS）长期允许载流量 （单位：A）

注：1.最高允许温度+70℃的载流量，系按基准环境温度+25℃、无日照、无风、导线表面黑度为0.9条件计算的。

2.最高允许温度+80～+150℃的载流量，系按基准环境温度+25℃、日照0.1W/cm²、风速0.5m/s、海拔1000m、导线表面黑度为0.9条件计算的。

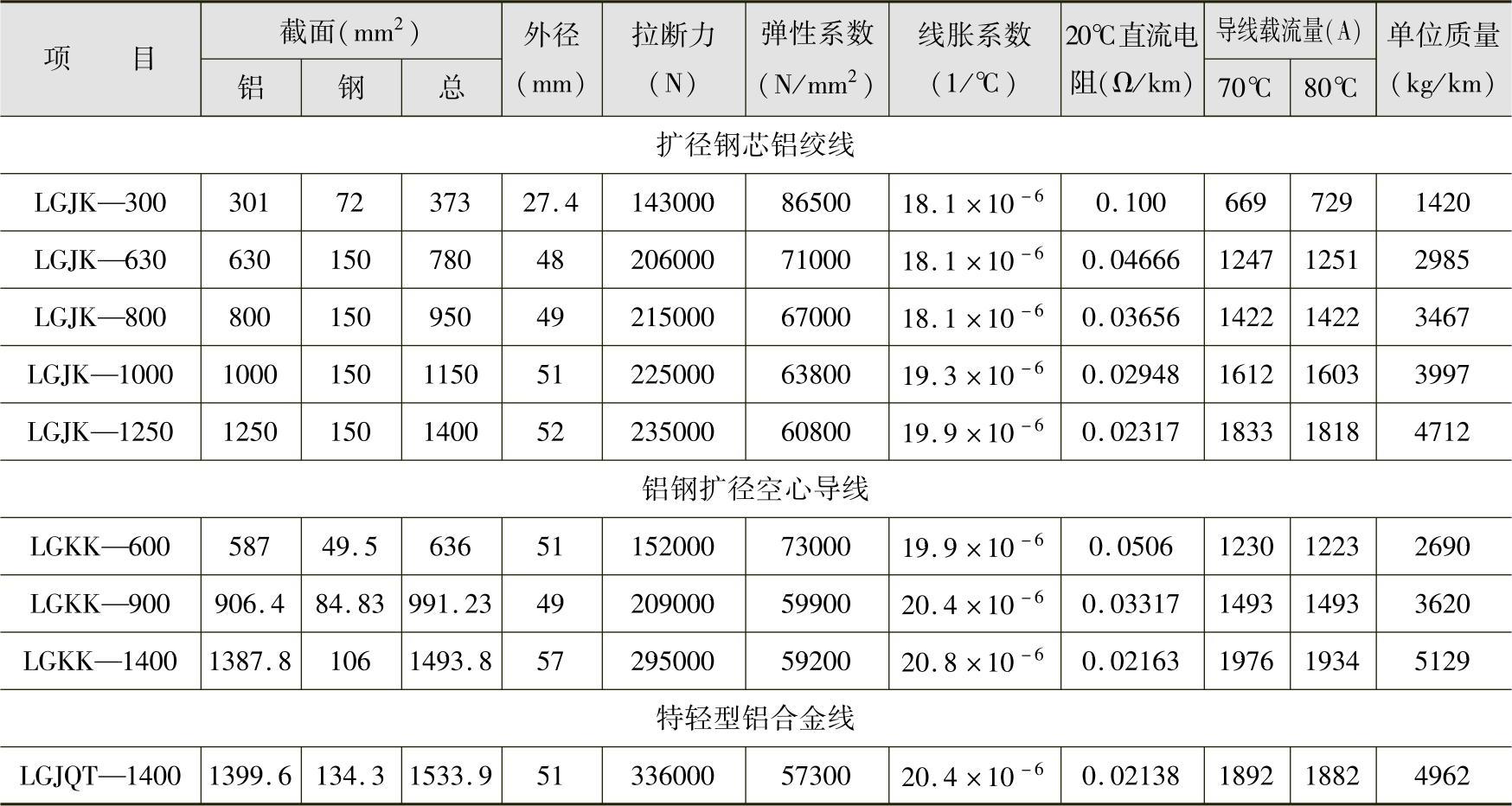

表A-9 扩径导线主要技术参数和长期允许载流量

注：1.最高允许温度+70℃的载流量系按基准环境温度+25℃、无日照、导线表面黑度为0.9条件计算的。

2.最高允许温度+80℃的载流量系按基准环境温度+25℃、风速0.5m/s、日照0.1W/cm²、海拔高度1000m及以下、导线表面黑度为0.9条件计算的。

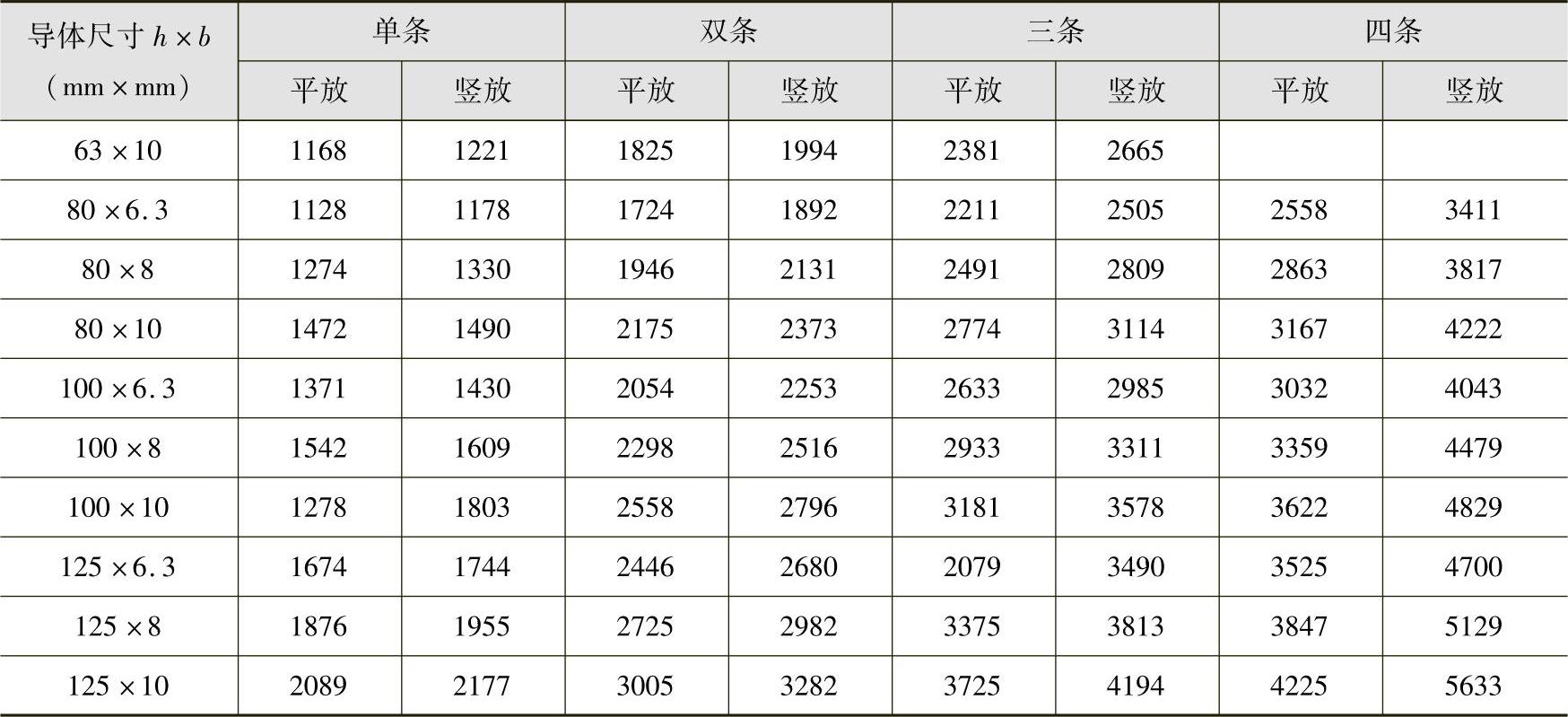

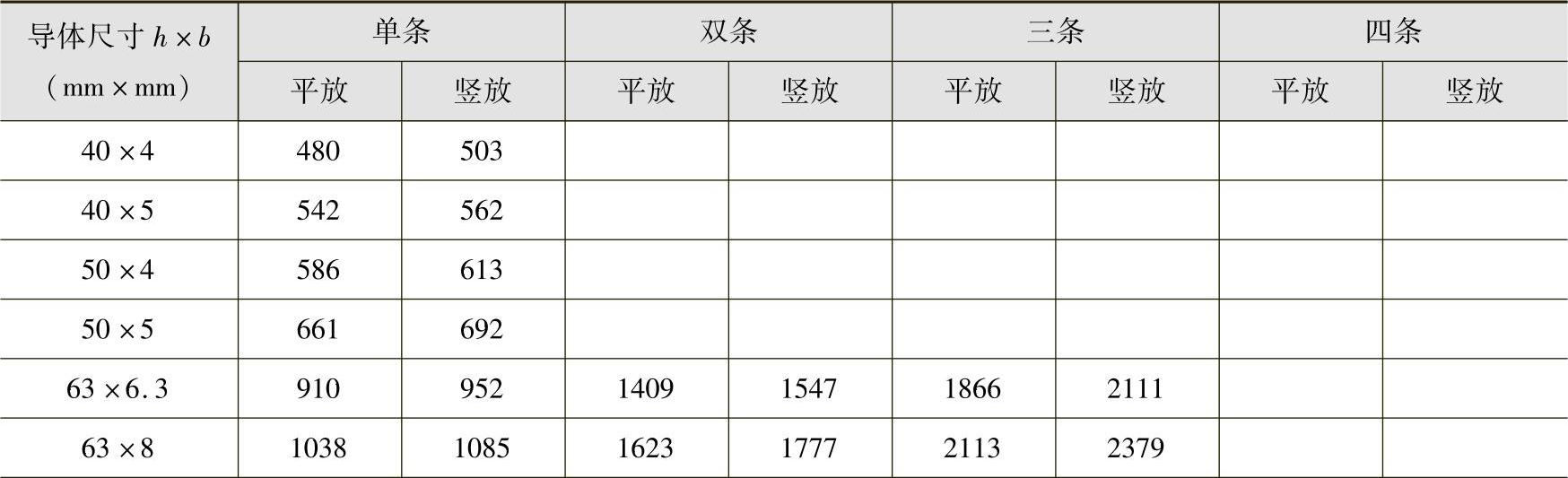

表A-10 矩形铝导体长期允许载流量 （单位：A）

（续）

注：1.载流量系按最高允许温度+70℃、基准环境温度+25℃、无风、无日照条件计算的。

2.导体尺寸中，h为宽度，b为厚度。

3.当导体为四条时，平放、竖放第2、3片间距离皆为50mm。

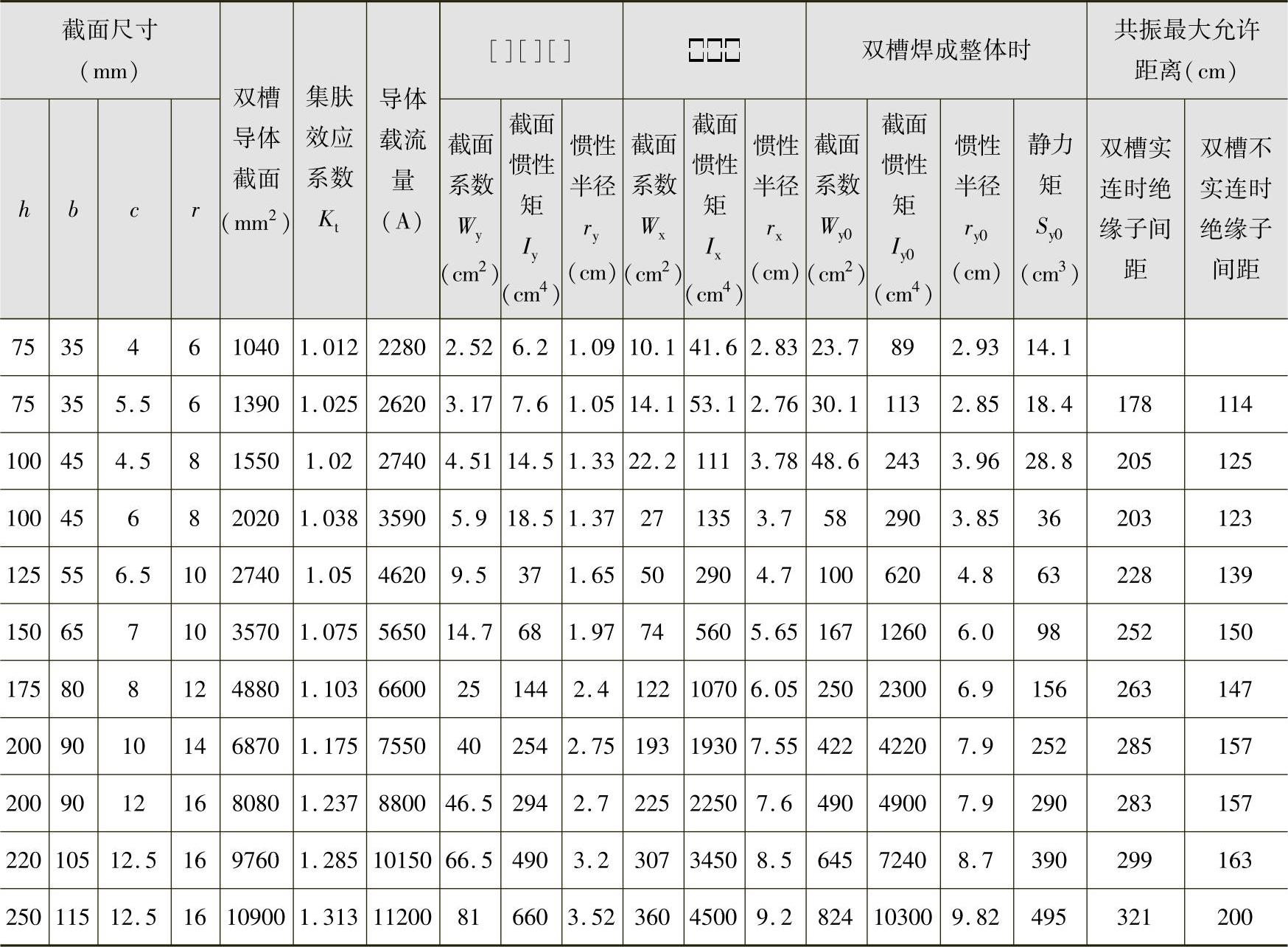

表A-11 槽形铝导体长期允许载流量及计算数据

注：1.载流量系按最高允许温度+70℃，基准环境温度+25℃、无风、无日照条件计算的。

2.截面尺寸中，h为槽形铝导体高度，b为宽度，c为壁厚，r为弯曲半径。
