十、几个计算公式

（1）发电厂、变电站并联电抗器补偿容量Q_kb及超高压线路并联电抗器补偿度k_f可按下式计算。

式中 l——线路总长度（km）；

q_c——单位充电功率（Mvar/km）；

B——补偿系数，不宜低于0.9。

式中 k_f——补偿度，一般取40%～80%，80%～100%补偿度是一相开断或两相开断谐振区，应尽量避免；

Q_L——并联电抗器容量（MVA）；

Q_C——线路充电功率（Mvar）。

（2）线路上的功率分布

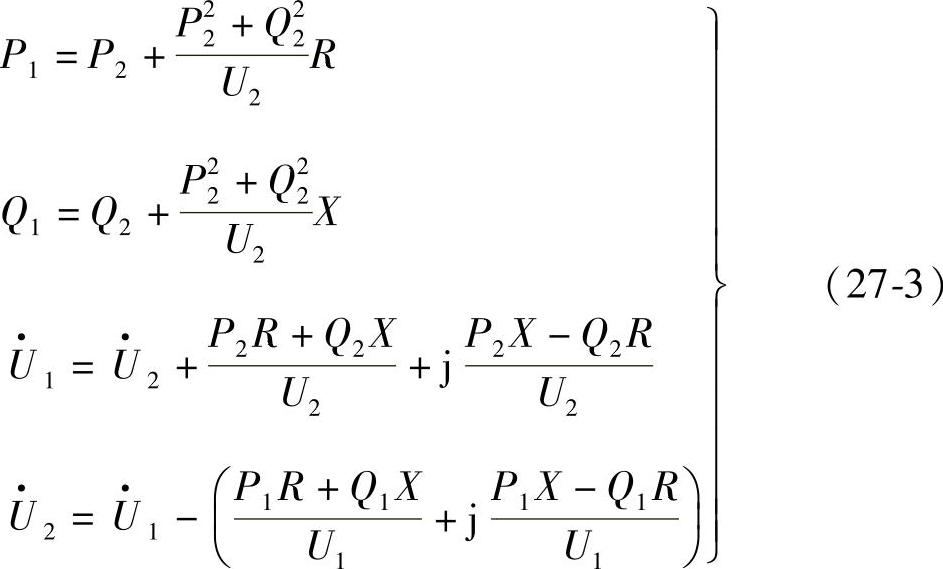

对图27-1所示的简单网络，有

图27-1 一端电源开式网络

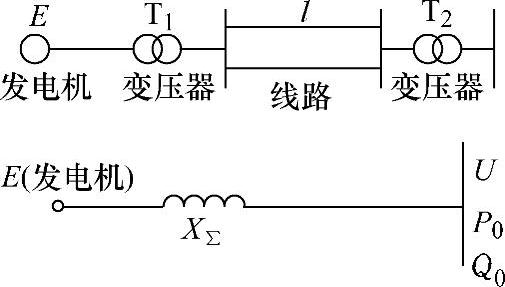

（3）发电机电源网络（见图27-2）（忽略了电阻的影响）

图27—2发电机电源网络

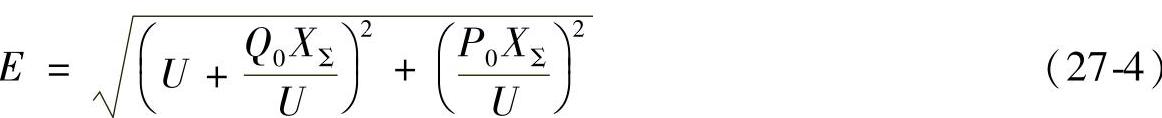

式中 E——发电机电动势（标么值）；

U——受电端母线电压（标么值）；

X_Σ——发电机在受电端母线合成电抗（标么值），X_Σ=X_T1+X_l+X_T2；

P₀，Q₀——受电端母线有功功率（标么值）及无功功率（标么值）。
