十、电缆敷设

（1）在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。直埋敷设的电缆，严禁位于地下管道的正上方或正下方。明敷的电缆不宜平行敷设在热力管道的上部。

（2）35kV及以下电缆敷设度量时的附加长度应符合表23-3的规定，并按计算长度计入5%～10%的裕量

（3）保护管及其管径与穿过电缆数量的选择，应符合下列规定：

1）电缆保护管应光滑无刺，应满足机械强度和耐久性要求。

2）需采用穿管抑制对控制电缆的电气干扰时，应采用钢管。

3）交流单芯电缆以单根穿管时，不得采用未分割磁路的钢管。

4）每管宜只穿1根电缆。除发电厂、变电所等重要性场所外，对1台电动机所有回路或同一设备的低压电动机的所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。

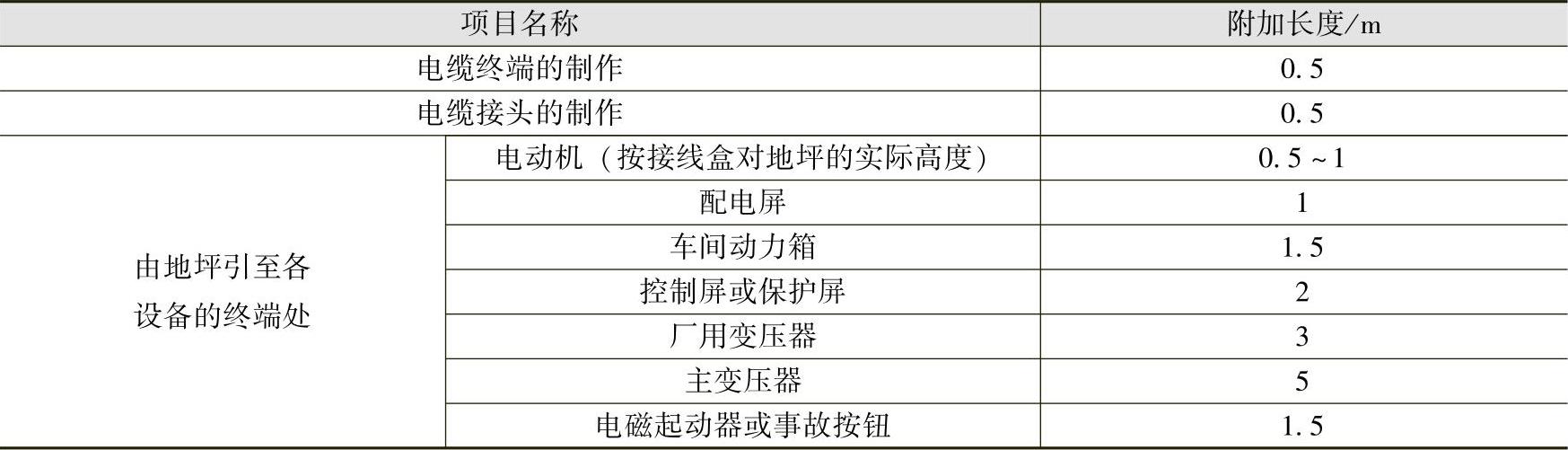

表23-3 35kV及以下电缆敷设度量时的附加长度

注：对厂区引入建筑物，直埋电缆因地形及埋设的要求，电缆沟、隧道、吊架的上下引接，电缆终端、接头等所需的电缆预留量，可取图样量出的电缆敷设路径长度的5%。

5）管的内径，不宜小于电缆外径或多根电缆包络外径的1.5倍。排管的管孔内径，不宜小于75mm。

（4）电缆敷设方式选择

1）电缆敷设方式的选择，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择。

2）电缆直埋敷设方式的选择，应符合下列规定：

① 同一通路少于6根的35kV及以下电力电缆，在厂区通往远距离辅助设施或城郊等不易经常性开挖的地段，宜采用直埋；在城镇人行道下较易翻修情况或道路边缘，也可采用直埋。

② 厂区内地下管网较多的地段，可能有熔化金属、高温液体溢出的场所，待开发有较频繁开挖的地方，不宜采用直埋。

③ 在化学腐蚀或杂散电流腐蚀的土壤范围内，不得采用直埋。

3）电缆穿管敷设方式的选择，应符合下列规定：

① 在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，以及地下电缆与公路、铁道交叉时，应采用穿管。

② 地下电缆通过房屋、广场的区段，以及电缆敷设在规划中将作为道路的地段时，宜采用穿管。

③ 在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多时，可采用穿管。

4）下列场所宜采用浅槽敷设方式

① 地下水位较高的地方。

② 通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等场所。

5）电缆沟敷设方式的选择，应符合下列规定：

① 在化学腐蚀液体或高温熔化金属溢流的场所，或在载重车辆频繁经过的地段，不得采用电缆沟。

② 经常有工业水溢流、可燃粉尘弥漫的广场内，不宜采用电缆沟。

③ 在厂区、建筑物内地下电缆数量较多但不需要采用隧道，城镇人行道开挖不便且电缆需分期敷设，同时不属于上述情况时，宜采用电缆沟。

④ 有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟。

6）电缆隧道敷设方式的选择，应符合下列规定：

① 同一通道的地下电缆数量多，电缆沟不足以容纳时应采用隧道。

② 同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水溢流的场所，或含有35kV以上高压电缆以及穿越公路、铁道等地段，宜采用隧道。

③ 受城镇地下通道条件限制或交通流量较大的道路下，与较多电缆沿同一路径有非高温的水、气和通信电缆管线共同配置时，可在公用性隧道中敷设电缆。

7）垂直定向的电缆，宜沿墙、柱敷设；当数量较多，或含有35kV以上高压电缆时，应采用竖井。

8）电缆数量较多的控制室、继电保护室等处，宜在其下部设置电缆夹层。电缆数量较少时，也可采用有活动盖板的电缆层。

9）地下水位较高的地方，化学腐蚀液体溢流的场所，厂房内应采用支持式架空敷设。建筑物或厂区不宜地下敷设时，可采用架空敷设。

10）明敷且不宜采用支持式架空敷设的地方，可采用悬挂式架空敷设。

11）通过河流、水库的电缆，无条件利用桥梁、堤坝敷设时，可采用水下敷设。

12）厂房内架空桥架敷设方式不宜设置检修通道，城市电缆线路架空桥架敷设方式可设置检修通道。

（5）电缆支持点间的最大允许距离及电缆的允许弯曲半径分别见表23-4、表23-5。

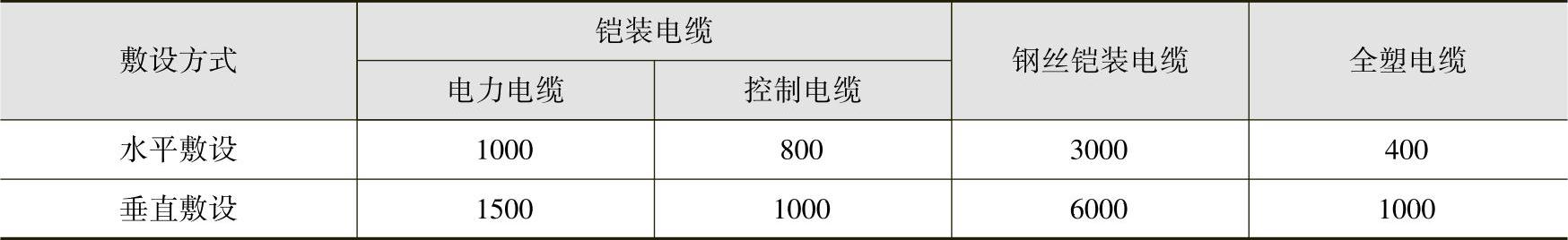

表23-4 电缆支持点间的最大允许距离 （单位：mm）

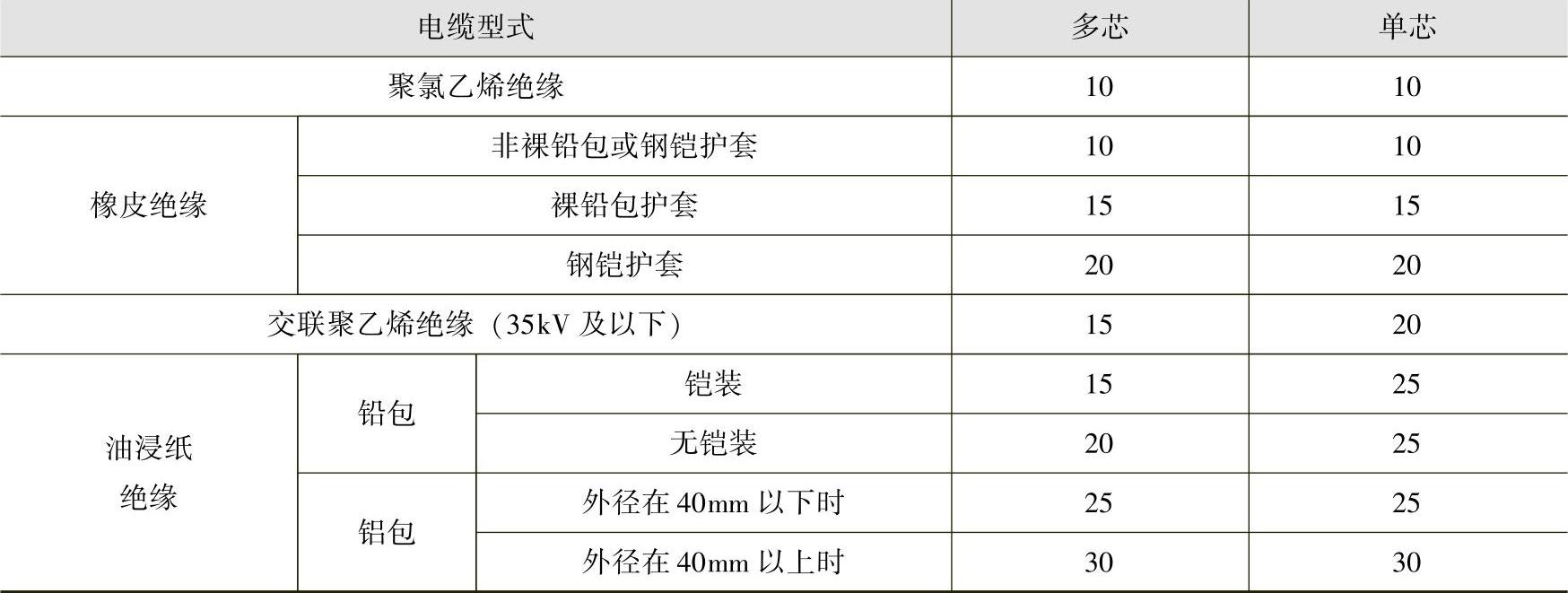

表23-5 电缆的允许弯曲半径 （单位：mm）

（6）电缆构筑物的尺寸应符合下列规定：

① 隧道内通道净高不宜小于1900mm；在较短的隧道中与其他管沟交叉的局部段，净高可降低，但不应小于1400mm。

② 封闭式工作井的净高不宜小于1900mm。

③ 电缆夹层室的净高不得小于2000mm，但不宜大于3000mm。民用建筑的电缆夹层净高可稍降低，但在电缆配置上供人员活动的短距离空间不得小于1400mm。

（7）电缆敷设安装的其他有关尺寸请查阅附录X。
