三、电压调整

（1）计算条件

1）按电源电压最高、分接位置最高、厂用负荷最小，计算厂用母线最高电压U_m·max，并宜满足U_m·max≤1.05（标么值）。

2）按电源电压最低、分接位置最低、厂用负荷最大，计算厂用母线最低电压U_m·min，并宜满足U_m·min≥0.95（标么值）。

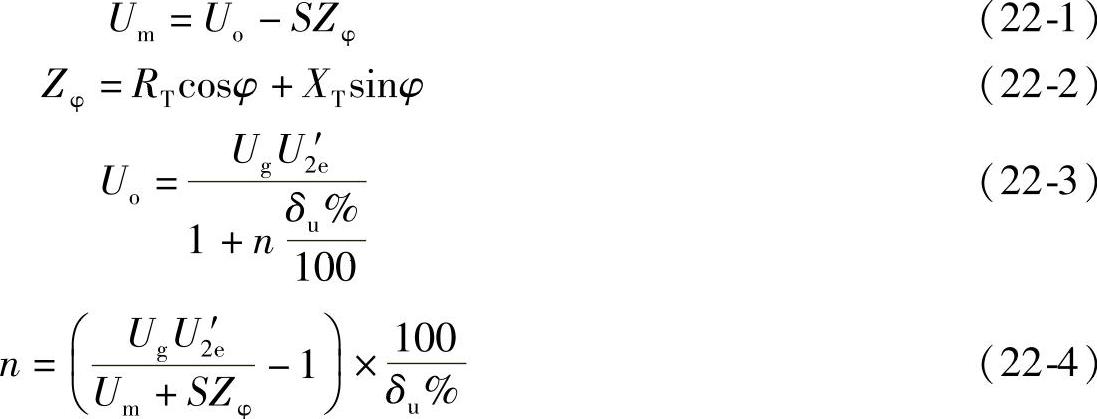

（2）计算公式

式中 U_m——厂用母线电压（标么值）；

U_o——变压器低压侧的空载电压（标么值）；

U_g——电源电压标么值，；

U_G——电源电压（kV）；

U_1e——变压器高压的额定电压（kV）；

U₂′_e——变压器低压侧额定电压标么值，；

U_2e——变压器低压侧额定电压（kV）；

U_i——变压器低电压母线的基准电压（kV）；

S——厂用负荷标么值（以低压绕组额定容量为基准）；

Z_φ——负荷压降阻抗标么值；

R_T——变压器的电阻（标么值），；

X_T——变压器的电抗（标么值），（系数1.1表示变压器空载电压与设备额定电压的差导）；

U_d%——双绕组变压器的阻抗电压百分值，对分裂变压器是以变压器高压绕组额定容量为基准的阻抗电压百分值；

P_t——绕组变压器的额定铜耗，对分裂变压器为单侧通过电流，且低压侧分裂绕组为额定电流时的铜耗（kW）；

S_T——变压器的额定容量（kVA）；

S_2T——低压或分裂绕组的额定容量（kVA）；

n——分接位置，整数，负分接时为负值；

δ_u%——分接开关的级电压（%）；

cosφ——功率因数，取0.8。

例题1：大型燃煤电厂的高压起动/备用变压器直接从本厂220kV配电装置引接，40MVA，226/6.3kV，U_d%=14%，额定铜耗280kW，最大计算负荷3450kVA，cosφ=0.8，220kV母线电压波动范围为208～242kV，最合适的变压器调压分接头参数为（ ）。

（A）±4×2.5% （B）±2×2.5%

（C）±8×1.25% （D）（+5，-7）×1.25%

答案：[D]

解答：根据《火力发电厂厂用电设计技术规定》（DL/5153—2002）附录H及式（H1）、式（H2）、式（H3）有

低压侧电压标么值

最大电源电压标么值

最小电压电压标么值

最大负荷标么值

取 δ_u=1.46%

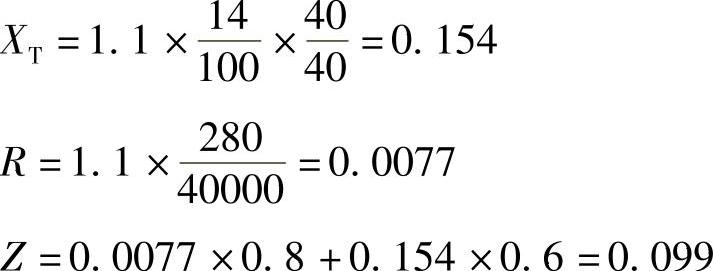

（1）按电源电压最高、分接位置最高、负荷最小核算：

（2）按电源电压最低、分接位置最低、负荷最大核算：

所以调压开关调整范围应为15%，选择D。
