五、线路杆塔接地电阻计算

1）水平接地装置的工频接地电阻R可利用下式计算：

式中 A_t和L按表19-7取值；

h——接地极埋设深度；

d——接地极等效直径，见表19-4。

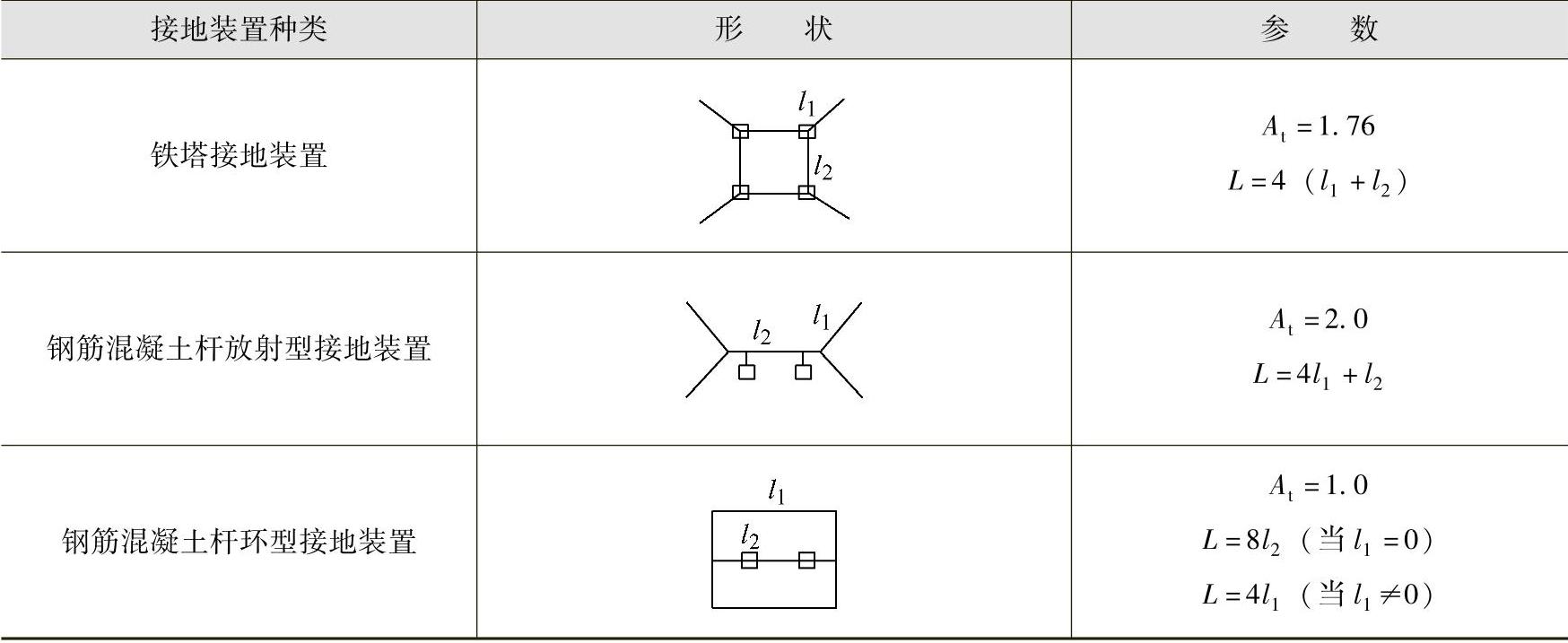

表19-7 A_t和L的取值

2）各种型式接地装置工频接地电阻的简易计算式见表19-8。

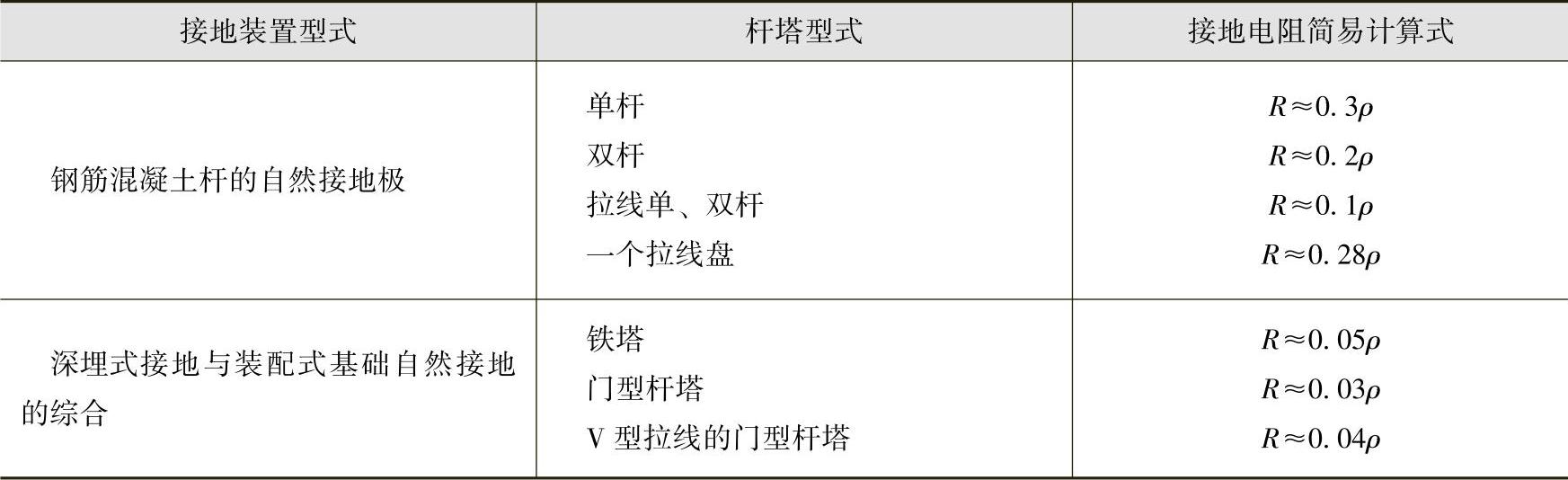

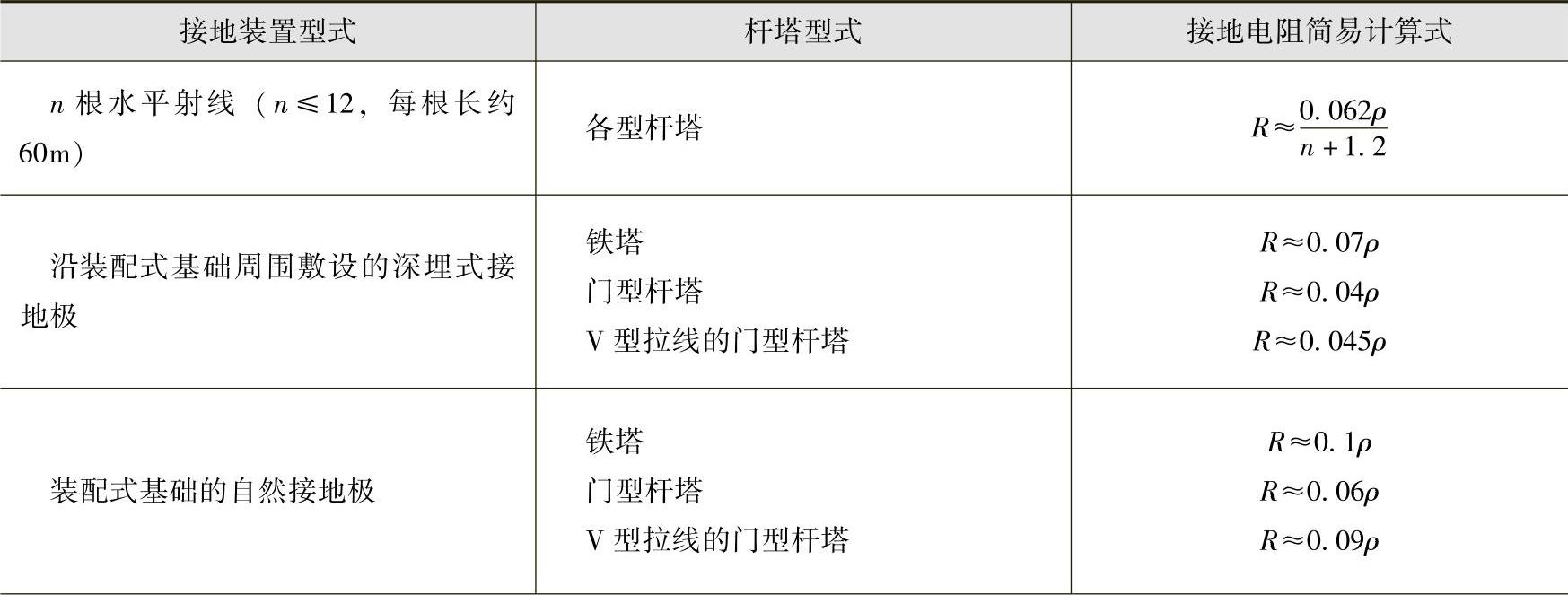

表19-8 各种型式接地装置工频接地电阻的简易计算式

（续）

注：ρ为土壤电阻率（Ω·m）。

3）单独接地极或杆塔接地装置的冲击接地电阻可用下式计算

R_i=αR （19-9）

式中 R_i——单独接地极或杆塔接地装置的冲击接地电阻（Ω）；

R——单独接地极或杆塔接地装置的工频接地电阻（Ω）；

α——单独接地极或杆塔接地装置的冲击系数。

4）当接地装置由较多水平接地极或垂直接地极组成时，垂直接地极的间距不应小于其长度的两倍；水平接地极的间距不宜小于5m。

5）季节系数

ρ=ρ₀ψ （19-10）

式中 ρ——土壤电阻率（Ω·m）；

ρ₀——雷季中无雨水所测得的土壤电阻率（Ω·m）；

ψ——季节系数，如土壤比较干燥应采用较小值；如比较潮湿，则应采用较大值。
