十二、最小间隙

1）输电线路在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件（包括拉线、脚钉等）的最小间隙，应符合表18-17和表18-18的规定。

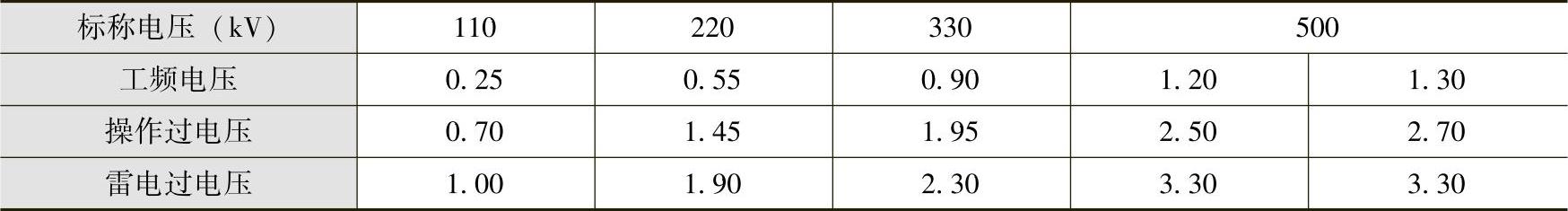

表18-17 110～500kV带电部分与杆塔构件（包括拉线、脚钉等）的最小间隙 （单位：m）

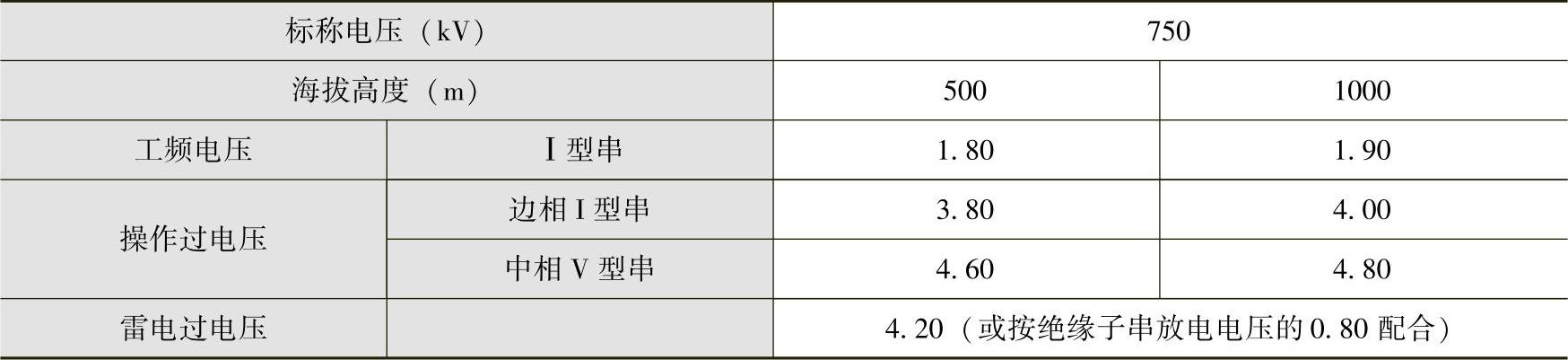

表18-18 750kV带电部分与杆塔构件（包括拉线、脚钉等）的最小间隙 （单位：m）

注：1.按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按GB 50045—2010附录A的规定取值。

2.按运行电压情况校验间隙时风速采用基本风速修正至相应导线平均高度外的值及相应气温。

3.当因高海拔而需增加绝缘子数量时，雷电过电压最小间隙也应相应增大。

4.500kV空气间隙，左侧数据适合于海拔高度不超过500m地区；右侧是用于超过500m但不超过1000m的地区。

2）输电线路在海拔高度1000m以下地区，带电作业时，带电部分对杆塔与接地部分的校验间隙应符合表18-19的规定。

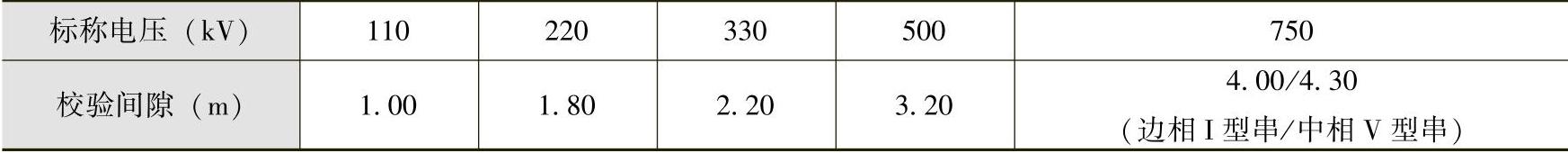

表18-19 带电部分对杆塔与接地部分的校验间隙

注：1.对操作人员需要停留工作的部位，还应考虑人体活动范围0.5m。

2.校验带电作业的间隙时，应采用下列计算条件：气温15℃，风速10m/s。

3）输电线路海拔不超过1000m的地区，在塔头结构布置时，相间操作过电压相间最小间隙和档距中考虑导线风偏工频电压和操作过电压相间最小间隙，宜符合表18-20的规定。

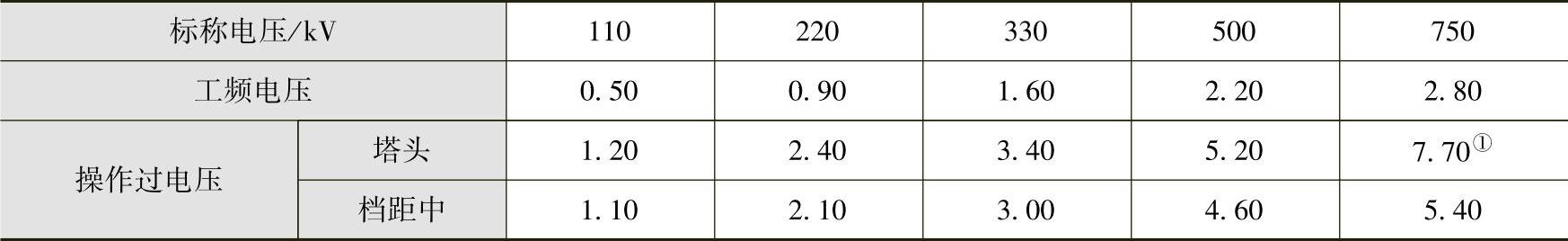

表18-20 工频电压和操作过电压相间最小间隙 （单位：m）

① 表示操作过电压相间最小间隙为单回路紧凑型模拟塔头试验值。

4）海拔不超过1000m变电所要求的最小空气间隙如表18-21和表18-22所示，其中对于330kV和500kV为参考值。

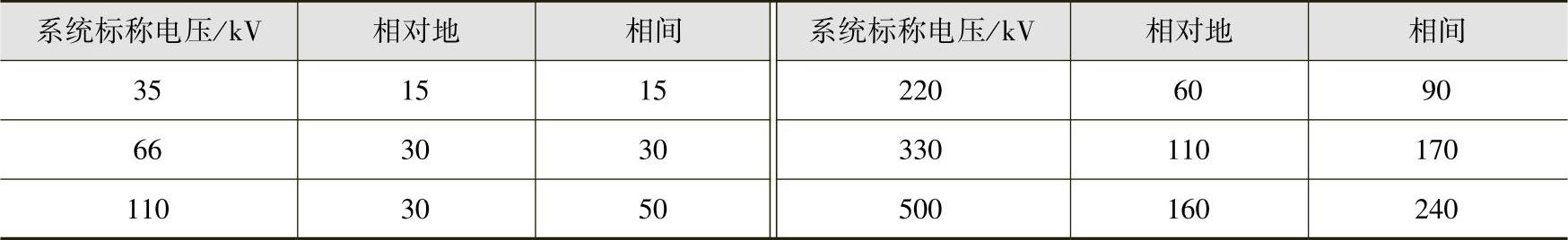

表18-21 变电所工频电压要求的最小空气间隙 （单位：cm）

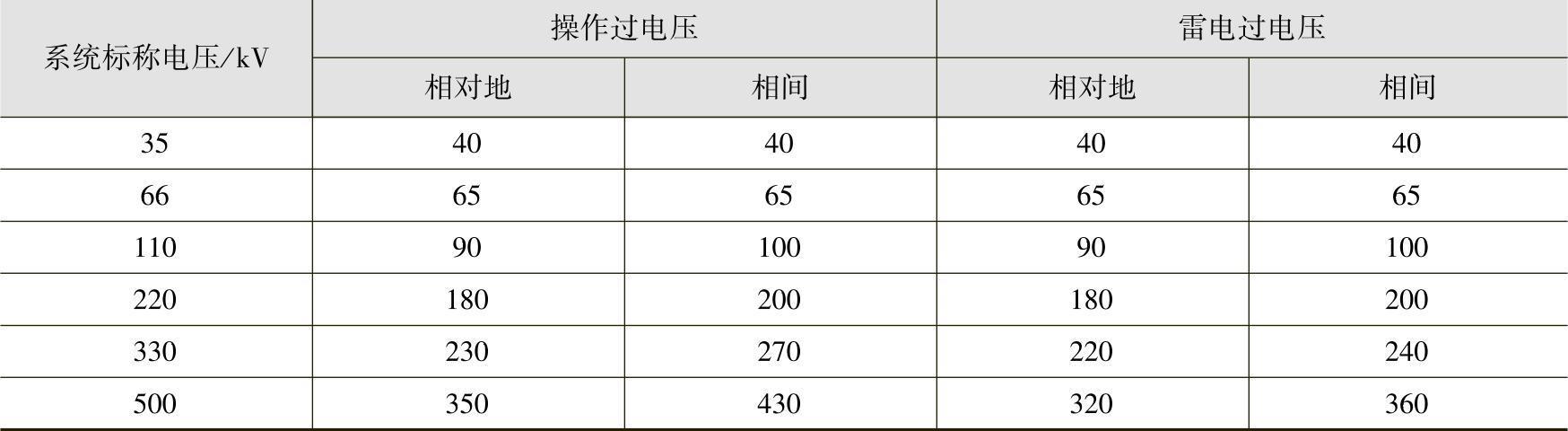

表18-22 变电所操作和雷电过电压要求的间隙 （单位：cm）

5）海拔不超过1000m地区3～20kV高压配电装置最小户外、户内的相对地、相间空气间隙见表18-23。

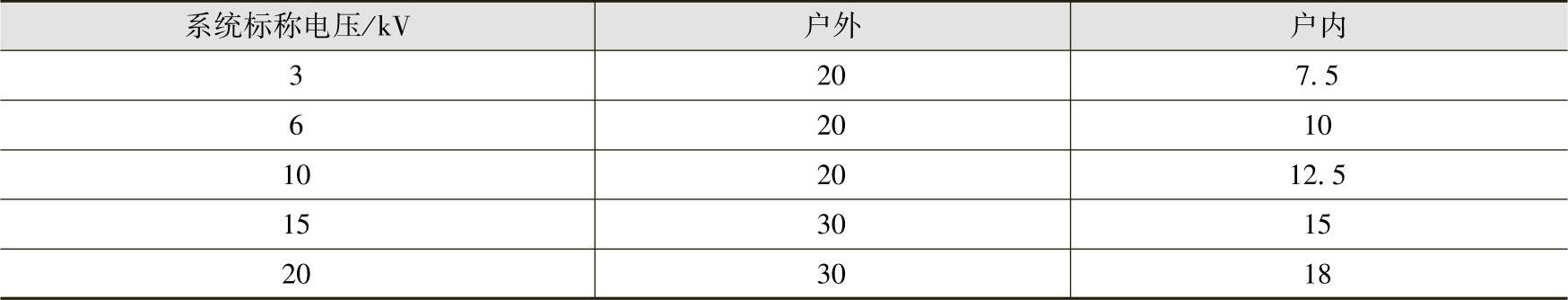

表18-23 3～20kV高压配电装置的空气间隙 （单位：cm）

注：相对地、相间取同一值。
