1.20.3 三、避雷针（线）保护范围计算

三、避雷针（线）保护范围计算

避雷针（线）保护范围见表18-3。

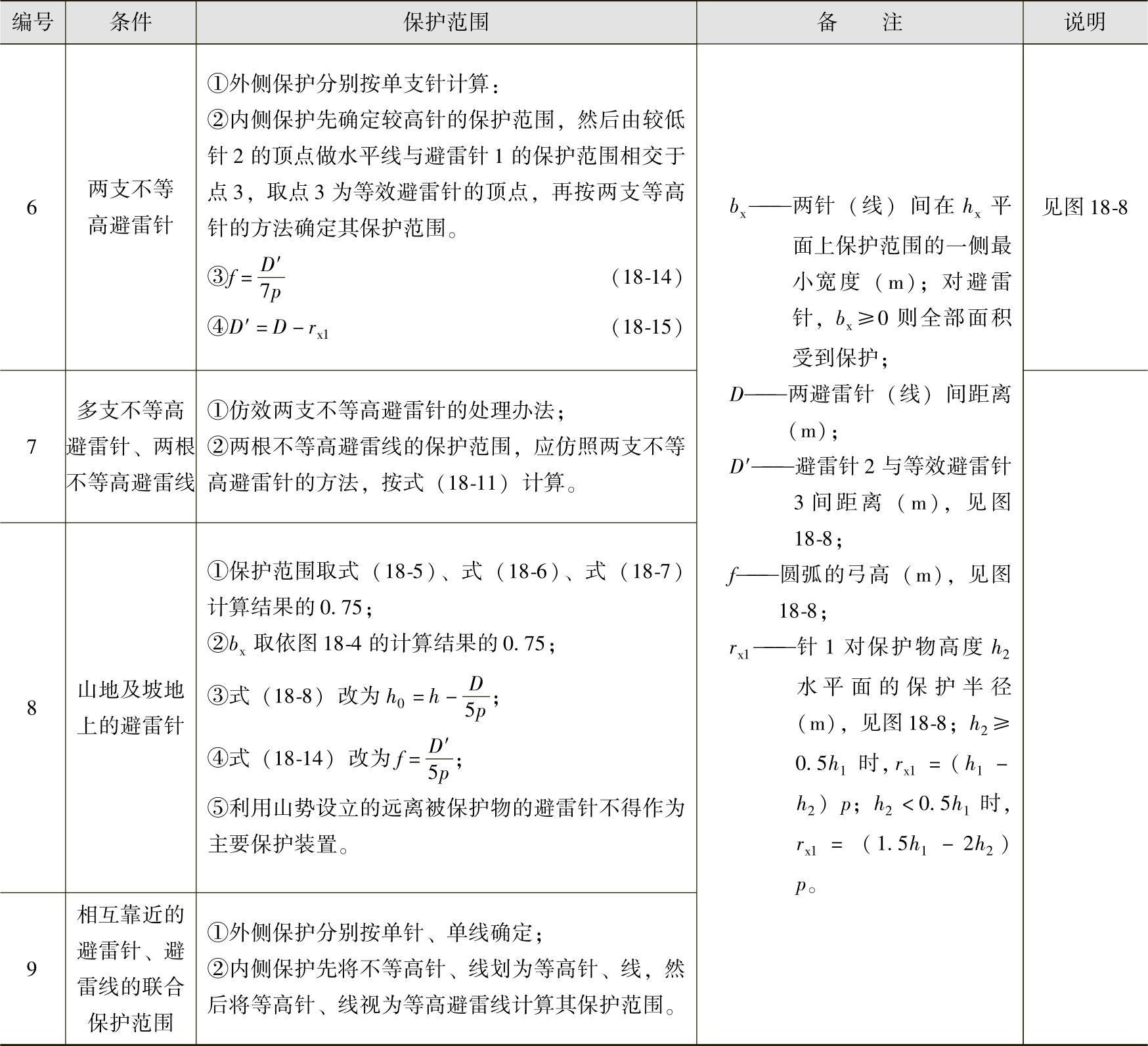

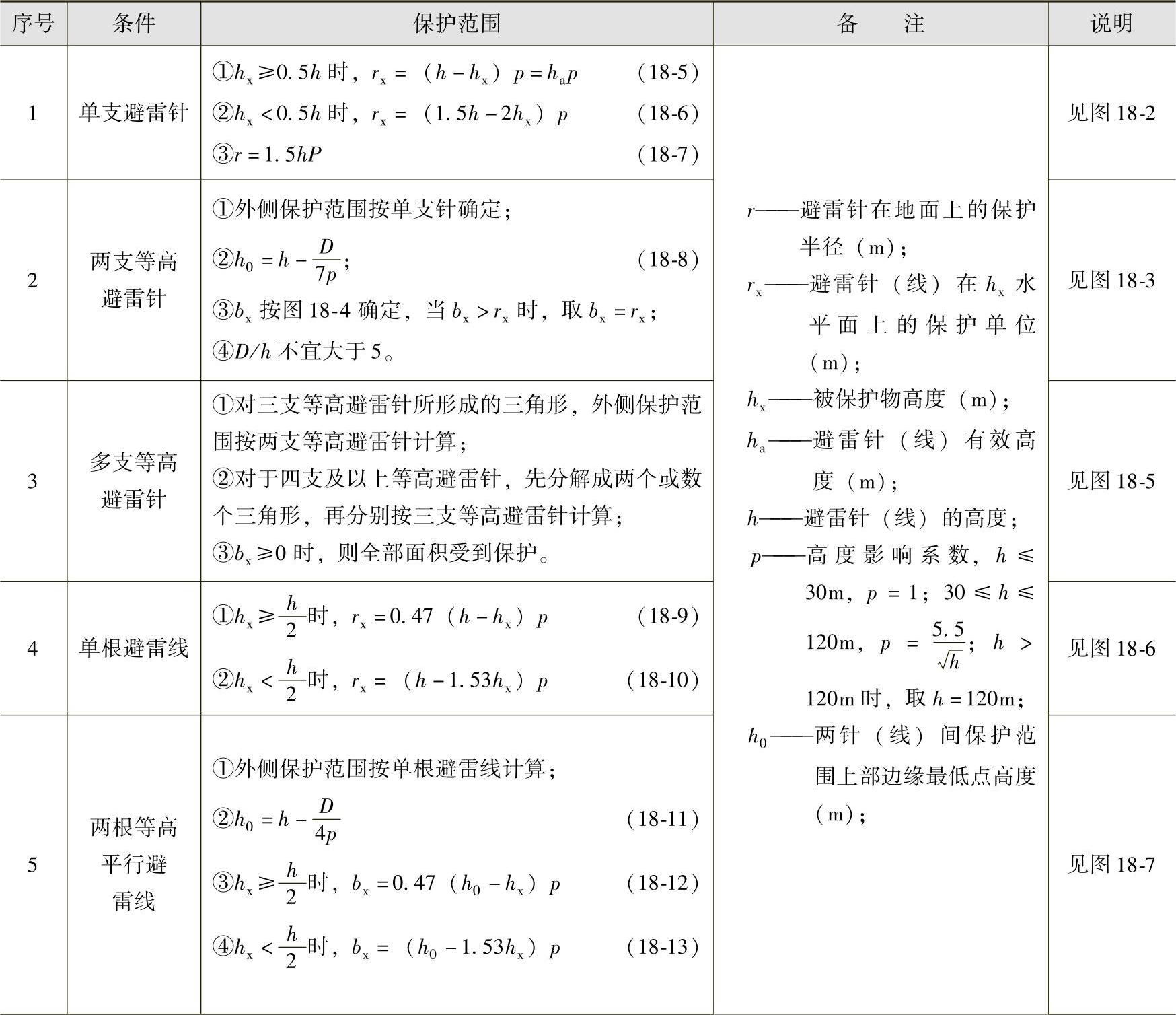

表18-3 避雷针（线）保护范围

（续）

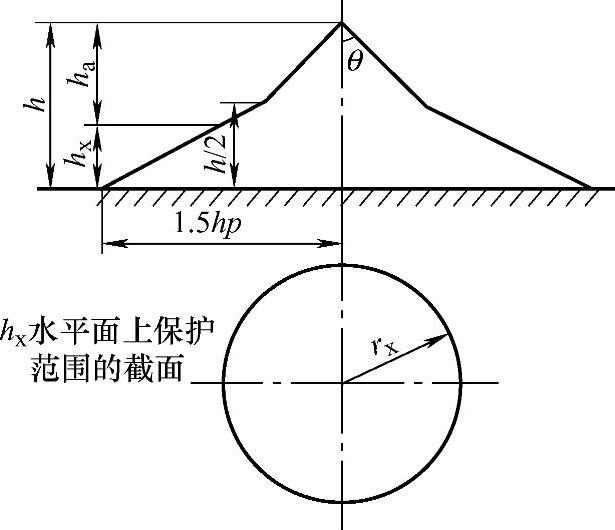

图18-2 单支避雷针的保护范围（h≤30m时，θ=45°）

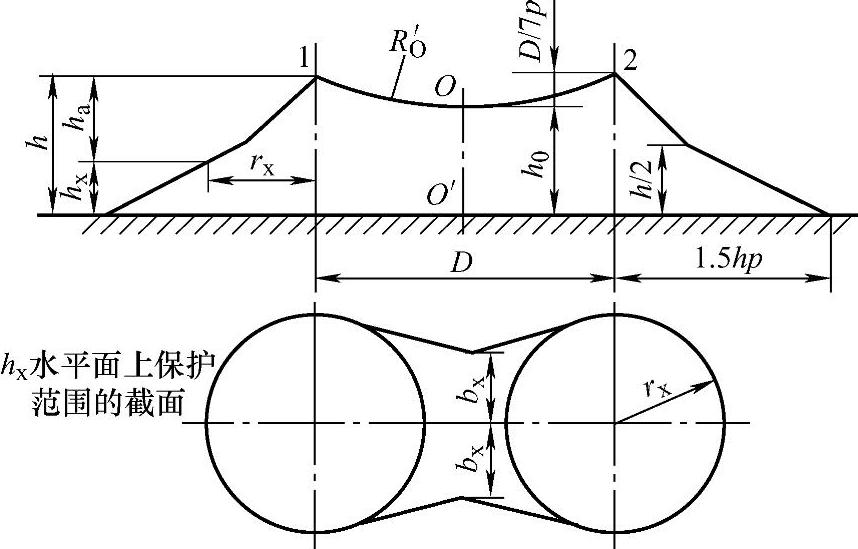

图18-3 高度为h的两等高避雷针的保护范围

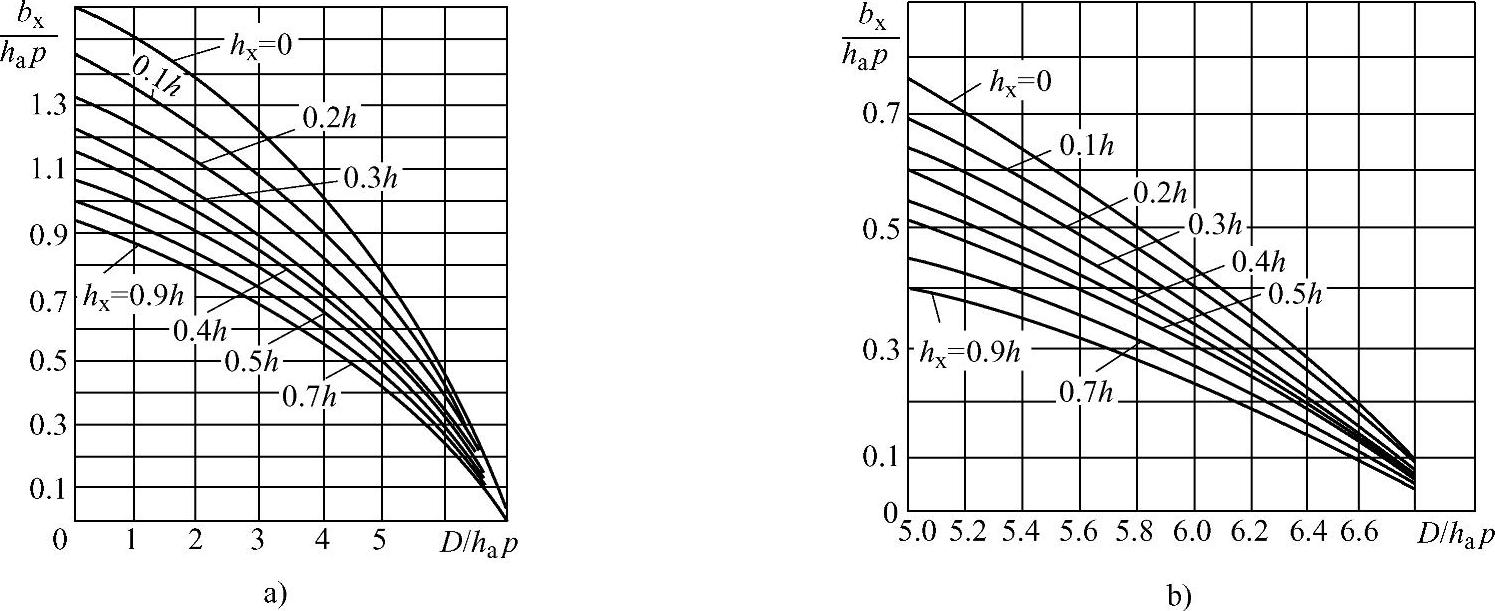

图18-4 两等高（h）避雷针间保护范围的一侧最小宽度（b_x）与D/h_ap的关系

a）D/h_ap=0～7 b）D/h_ap=5～7

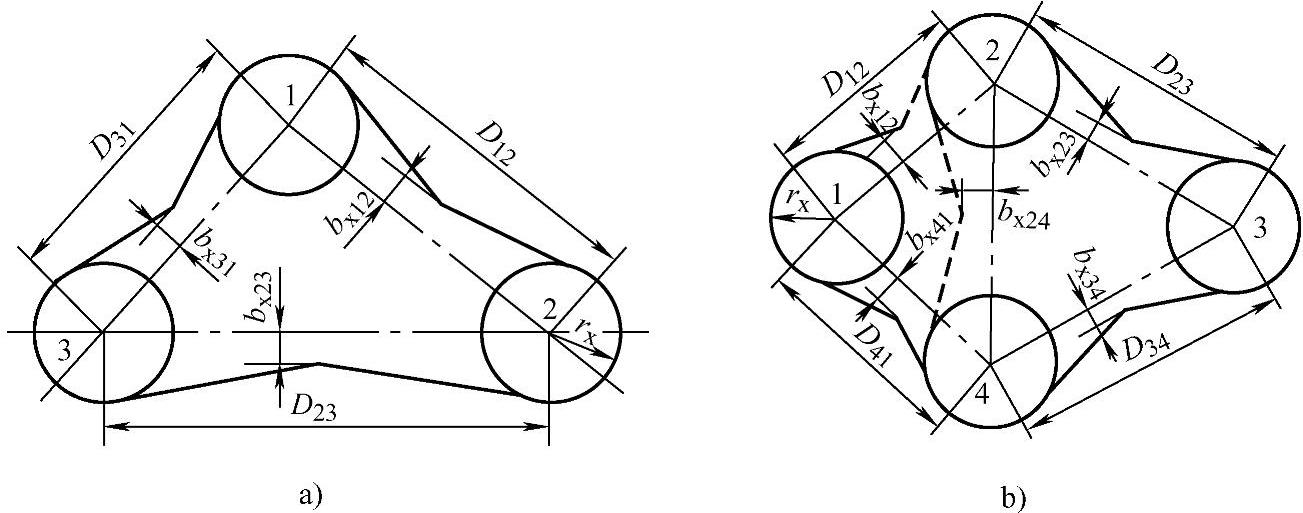

图18-5 三、四支等高避雷针在h_x水平面上的保护范围

a）三支等高避雷针在h_x水平面上的保护范围 b）四支等高避雷针在h_x水平面上的保护范围

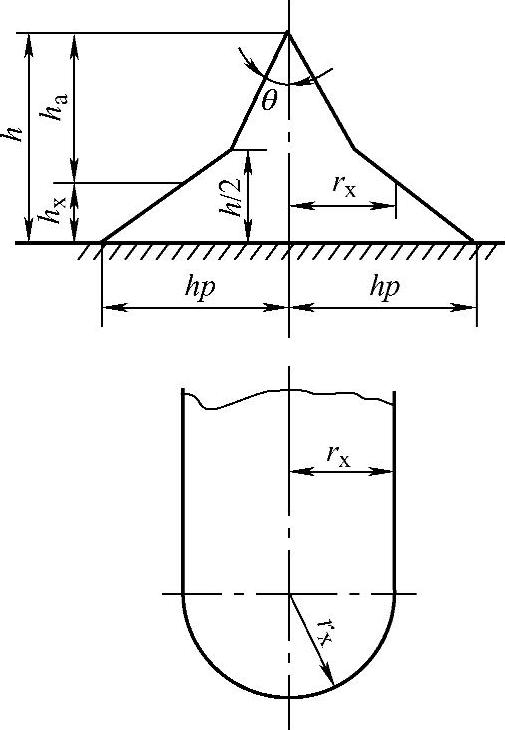

图18-6 单根避雷线的保护范围

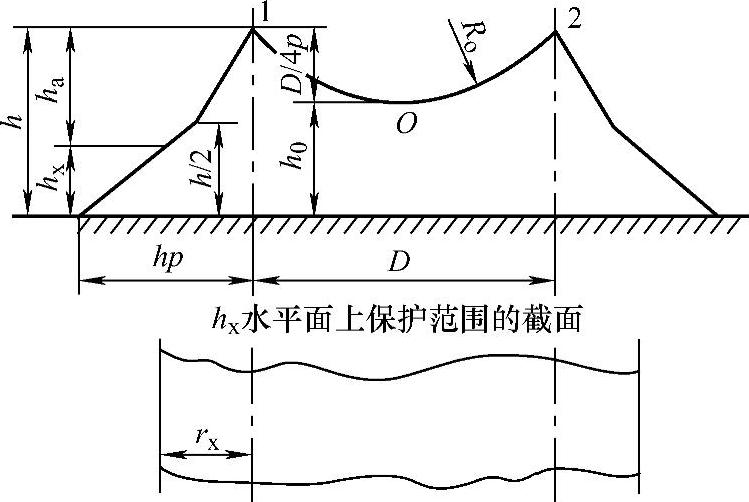

图18-7 两根平行避雷线的保护范围

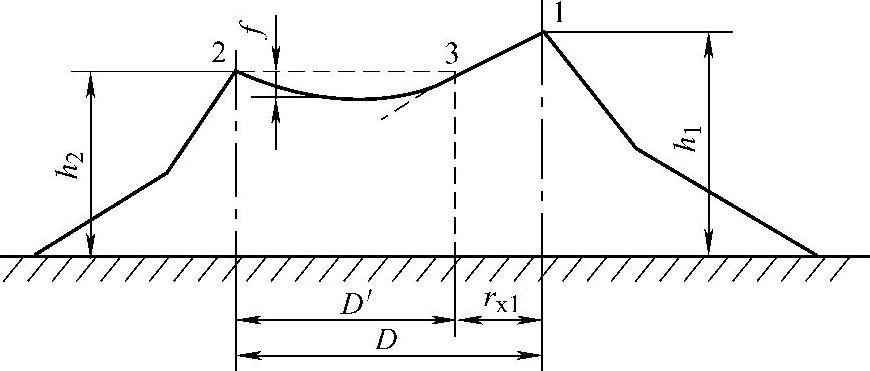

图18-8 两支不等高避雷针的保护范围
