一、过电压分类及允许水平

（1）过电压分类

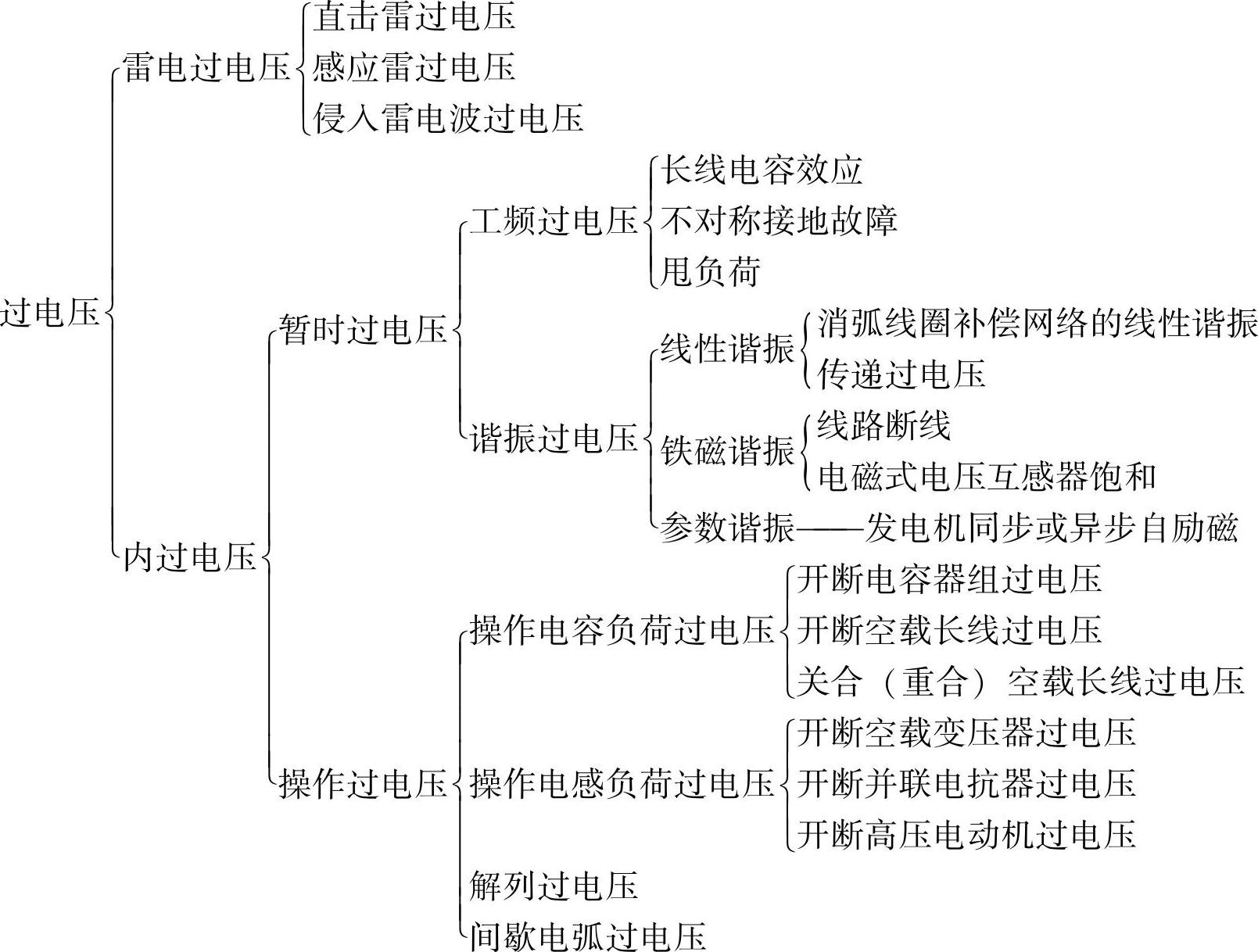

按产生的原因，分类如下：

（2）过电压的允许水平

1）系统最高电压的范围如下：

① 范围Ⅰ：3.6kV≤U_m≤252kV。

② 范围Ⅱ：U_m＞252kV。

2）相对地暂时过电压和操作过电压的标么值如下：

① 工频过电压的。

② 谐振过电压和操作过电压的。

其中，U_m为系统最高电压。

3）工频过电压的允许水平

系统的工频过电压水平一般不宜超过下列数值：

330～500kV 线路断路器的变电站侧 1.3pu

线路断路器的线路侧 1.4pu

110～220kV 1.3pu

35～66kV

3～10kV

4）操作过电压的允许水平

操作过电压计算倍数宜取下列数值：

① 相对地绝缘以设备的最高运行相电压为基准电压的标么值的倍数表示。

相对地：500kV 2%统计过电压 2.0pu

330kV 2%统计过电压 2.2pu

110～220kV 计算用最大过电压 3.0pu

66kV 及以下（除低电阻接地系统外） 计算用最大过电压 4.0pu

35kV 及以下低电阻接地系统 计算用最大过电压 3.2pu

② 相间绝缘以相对地操作过电压的倍数表示。

相间：330～500kV 1.5（相对地操作过电压的倍数）

3～220kV 1.3～1.4（相对地操作过电压的倍数）
