三、接地刀闸数量的核算

两组平行母线如图16-1所示，其中母线Ⅰ运行，母线Ⅱ检修。由于电磁耦合效应，在A₂相母线上产生的电磁感应电压最大，其值为

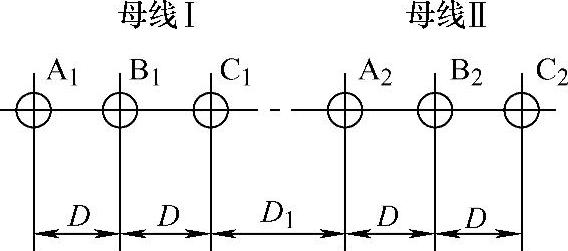

图16-1 两组平行母线

式中 U_A2——A₂相母线的电磁感应电压（V/m）；

I——母线Ⅰ中的三相工作电流或三相短路电流（A）；

L——母线长度（m）；

D——两组母线间距离（m）。

在直接接地的系统中，当母线Ⅰ中C₁相发生单相接地短路时，A₂相上的感应电压最严重。母线接地刀闸安装间距按下述原则确定：

（1）按长期电磁感应电压计算

两接地刀闸或接地器间的距离l_f1为

接地刀闸或接地器至母线端部的距离l_f1′为

（2）按瞬时电磁感应电压计算

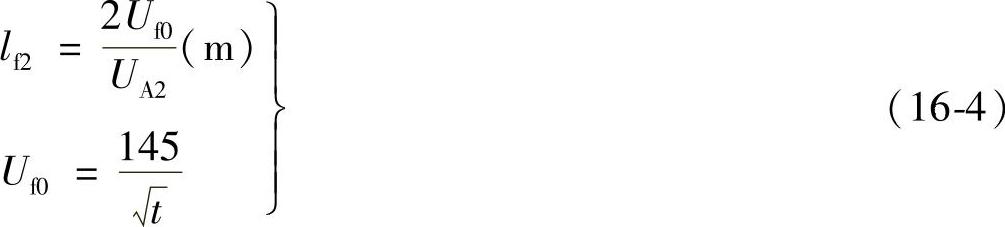

两接地刀闸或接地器间的距离l_f2为

接地刀闸或接地器至母线端部的距离l_f2′为

式中 U_f0——允许的母线瞬时电磁感应电压（V）；

t——电击时间，为切除三相、单相短路所需的时间（s）。

接地刀闸的间距，按以上计算结果，对l_f1、l_f1′、l_f2、l_f2′进行比较，取最小者进行核算。
