一、变压器

1）油量为2500kg及以上屋外油浸变压器之间的最小距离应符合表15-1所示的规定，其与同回路油量为600kg以上且2500kg以下的带油电气设备之间的防火间距不应小于5m。

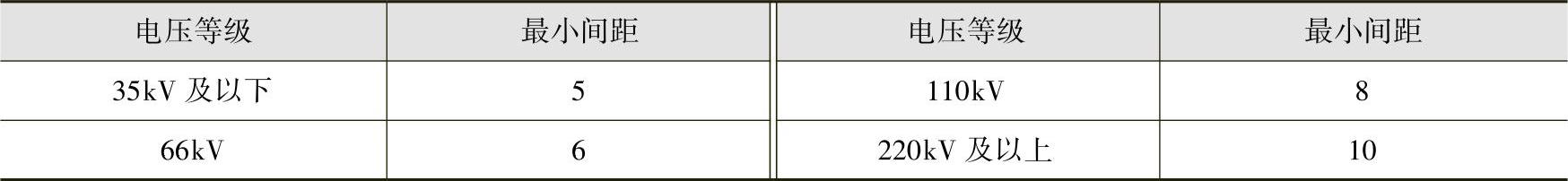

表15-1 屋外油浸变压器之间的最小距离 （单位：m）

2）油浸变压器外廓与汽机房、屋内配电装置楼、主控制楼、集中控制楼及网络控制楼间距不宜小于10m。当其间距在5m以内时，在变压器外轮廓投影范围外侧各3m内的汽机房、屋内配电装置楼、主控制楼、集中控制楼及网络控制楼面向油浸变压器的外墙不应开门、窗和通风孔；当其间距在5～10m时，在上述外墙上可设甲级防火门，变压器高度以上可设防火窗，其耐火极限不应小于0.90h。

搬运变压器的门或可拆墙，其宽度应按变压器的宽度至少加400mm，高度为变压器高度至少加300mm确定。对于1000kVA及以上的变压器，在搬运时，可考虑将油枕及防爆管拆下。

3）室内油浸变压器外廓与变压器室四壁的净距不应小于表15-2所示的数值。

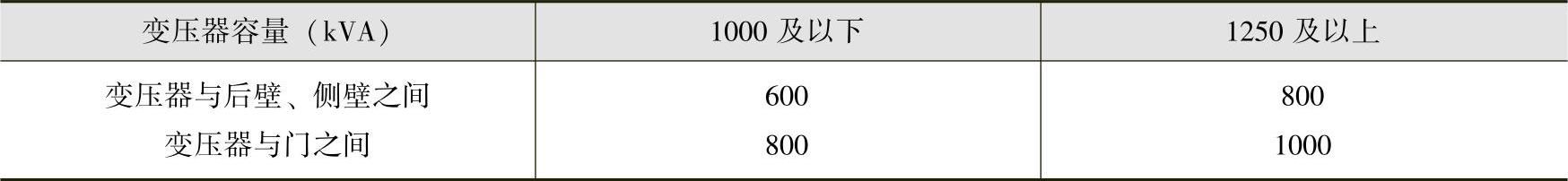

表15-2 室内油浸变压器外廓与变压器室四壁的最小净距 （单位：mm）

对于就地检修的室内油浸变压器，室内高度可按吊芯所需的最小高度再加700mm，宽度可按变压器两侧各加800mm确定。

设置于室内的无外壳干式变压器，其外廓与四周墙壁的净距不应小于600mm。干式变压器之间的距离不应小于1000mm，并应满足巡视维修的要求。

对全封闭型干式变压器可不受上述距离的限制，但应满足巡视维护的要求。

4）对火电厂：① 当高压厂用变压器靠近主厂房布置时，在母线桥的上面应有无孔遮栏。

对于发电机引出线采用分相封闭母线的200MW及以上机组，高压厂用变压器低压侧的引出线宜采用共箱封闭式结构。这时，高压厂用配电装置宜靠近高压厂用变压器布置。

② 200MW及以上机组的主厂房及网控楼内的低压厂用变压器宜采用干式变压器可以布置在低压厂用配电装置室内，但应有防护和通风设施。辅助车间和125MW及以下机组的主厂房内的低压厂用变压器可采用油浸变压器，宜布置在零米层的单独小间内，并应设置防止水进入变压器油坑的措施。

③ 低压厂用变压器高、低压套管侧应加设网状遮栏。

④ 低压厂用油浸变压器室内不宜装设隔离开关，低压引出线穿墙处可采用不吸水、阻燃、防潮、防霉的绝缘板封闭。

⑤ 搬运变压器的门或可拆墙，其宽度应按变压器的宽度至少加400mm，高度为变压器高度至少加300mm确定。对于1000kVA及以上变压器，在搬运时，可考虑将油枕及防爆管拆下。

⑥ 变压器贮油设施的长宽尺寸应大于变压器的外廓。当无排油设施时，应在贮油池上装设网栏罩盖，网栏上铺设不小于250mm厚的卵石层，卵石层的表面低于变压器进风口75mm，油面低于网栏50mm。

对水电厂：① 由发电机电压封闭母线引接的干式厂用电变压器应带保护外罩，其引接线应采用封闭母线。

② 干式变压器可不设单独小间，但其高、低压引线裸露部分应符合电气安全距离的要求，对无外罩的干式变压器应加防护措施。

③ 500kVA及以上变压器的400V出线端子与其引接电缆间，宜设过渡母线。

④ 油浸变压器上部不得作与其无关的电缆或母线通道，干式变压器上部可以通过电缆，但电缆对变压器顶部距离不宜小于200mm。

⑤ 厂用电变压器室的门宽和高宜按设备尺寸分别加400mm和300mm确定，其搬运通道荷载应按整体运输考虑。

对变电站：① 当所用变压器采用屋内布置时，油浸变压器应安装在单独的小间内。干式变压器可以布置在所用配电屏室内。

② 所用变压器的高、低压套管侧或者变压器靠近维护门的一侧宜加设网状遮栏。变压器油枕宜布置在维护入口处。

③ 所用变压器的低压硬母线穿墙处，可用绝缘板封闭，但在潮湿地区应对绝缘板进行防潮处理。

④ 在油浸变压器室内装设隔离电器时，应装在变压器室内近维护门口处，并应加以遮护。

⑤ 变压器应有检修专用的门或可拆墙，其宽度应按变压器宽度至少加400mm，高度按变压器高度至少加300mm确定。对1000kVA及以上的变压器，在搬运时可考虑将油枕及防爆管拆下。

为运行检修的方便，变压器室可另设维护小门。
