九、荷载组合条件及弯矩与应力

（1）屋外管形导体荷载组合可采用表14-5所示条件。

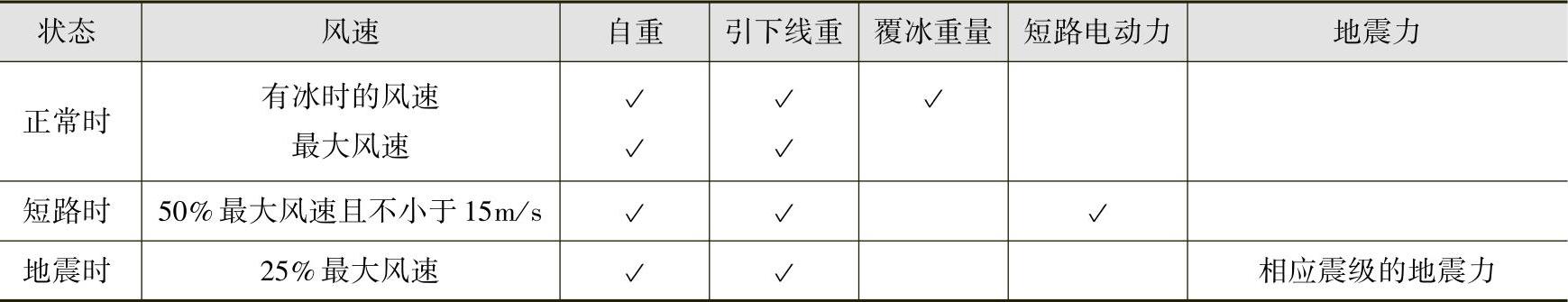

表14-5 荷载组合条件

注：√为计算时应采用的荷载条件。

（2）各种荷载组合条件下管形母线产生的弯矩和应力计算

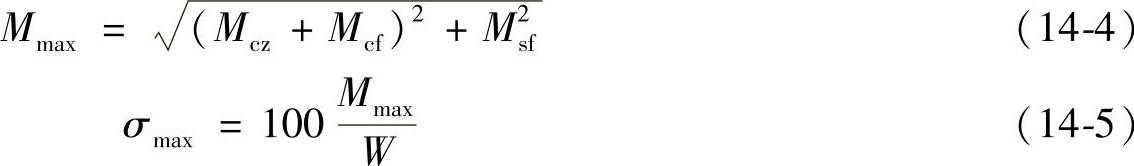

1）正常时母线所受的最大弯矩M_max和应力σmax

式中 M_cz——母线自重产生的垂直弯矩（N·m）；

M_cf——母线上集中荷载产生的最大弯矩（N·m）；

M_sf——最大风速产生的水平弯矩（N·m）；

W——管形母线的截面系数（cm³）。

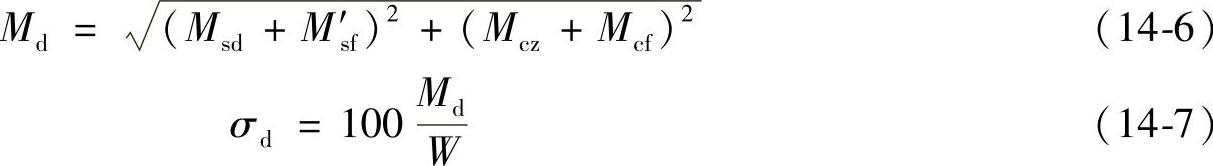

2）短路对母线所受的最大弯矩M_d和应力σd

式中 M_sd——短路电动力产生的母线弯矩（N·m）；

M_s′_f——内过电压风速下产生的水平弯矩（N·m）。

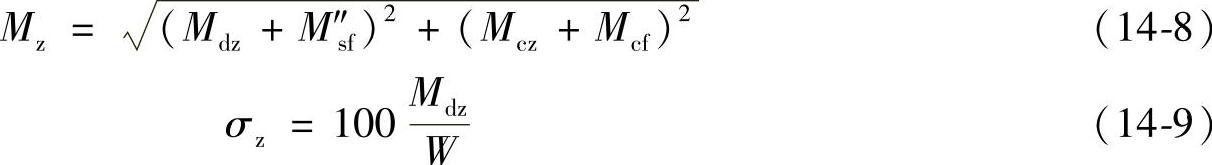

3）地震时母线所受到的最大弯矩M_z和应力σz

式中 M_dz——地震力所产生的水平弯矩（N·m）；

M″_sf——地震时计算风速所产生的水平弯矩（N·m）。
