十四、屋外隔离开关接线端的机械荷载

屋外隔离开关接线端的机械荷载不应大于表9-6所列数值

机械荷载应考虑母线（或引下线）的自重、张力、风力和冰雪等施加于接线端的最大水平静拉力。当引下线采用软导线时，接线端机械荷载中不需计入短路电流产生的电动力；但对采用硬导体或扩径空心导线的设备间连线，则应考虑短路电动力。

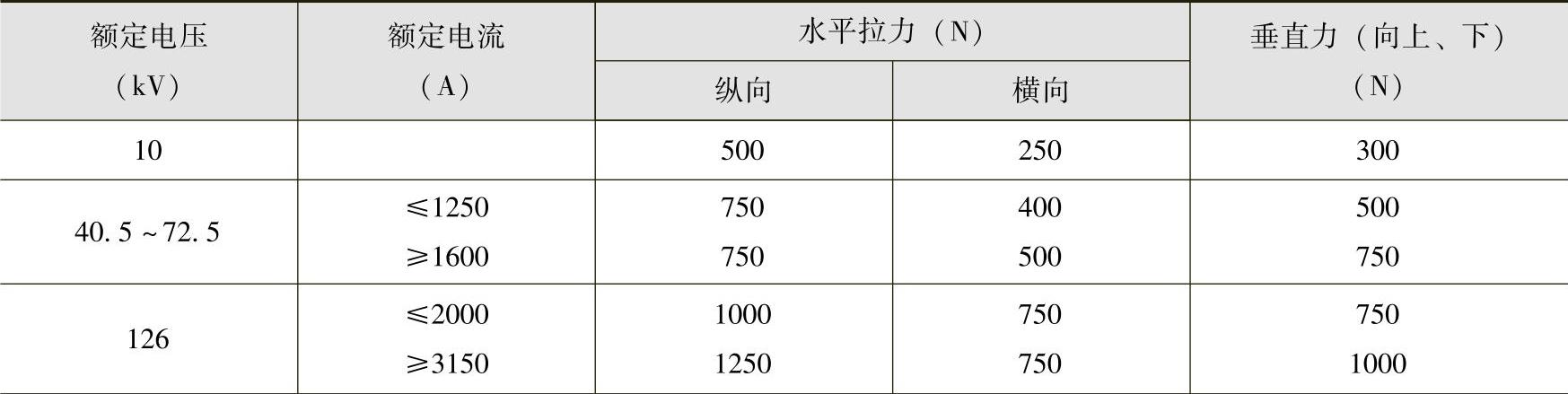

表9-6 屋外隔离开关接线端允许的机械荷载

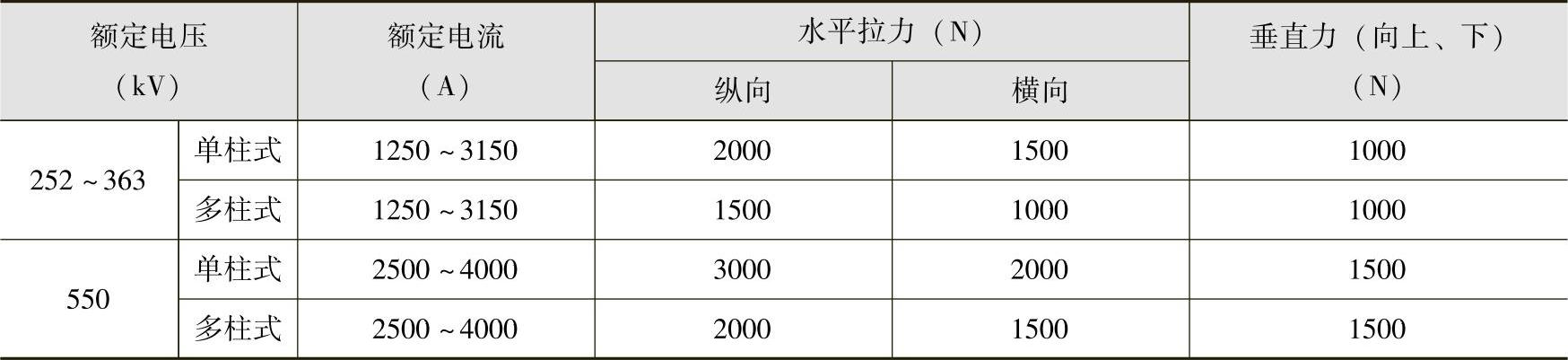

（续）

注：1.如果机械荷载计算值超过本表规定值时，应和制造厂协商另定。

2.安全系数为静态不小于3.5，动态不小于1.7。

例题2：断路器开断短路电流时，非周期分量超过（ ）时，应考虑非周期分量对断路器开断能力的影响。

（A）10% （B）20% （C）30% （D）40%

答案：[B]

解答：根据《电力工程电气设计手册》（电气一次部分）第238页（五）非周期分量问题，可知B正确。

例题3：220kV输电线路采用2×LGJQ—600双分裂导线，断路器应能切断空载长线路电流而不发生重击穿。此线路长度为（ ）。

（A）200km （B）250km （C）300km （D）350km

答案：[B]

解答：根据《电力工程电气设计手册》（电气一次部分）第240页表6-15，可知B正确。

例题4：220kV断路器的额定电压是下列哪一项？（ ）

（A）220kV （B）240kV （C）230kV （D）252kV

答案：[D]

解答：根据《导体和电器选择设计技术规定》（DL/T 5222—2005）第9.2.1条可知，断路器的额定电压应不低于系统的最高电压。

根据该标准附录B表B.1，可知220kV系统最高电压为252kV，所以D正确。
