三、厂用短路电流电热效应

1）火电厂100MW以上机组三相短路热效应见表5-2。

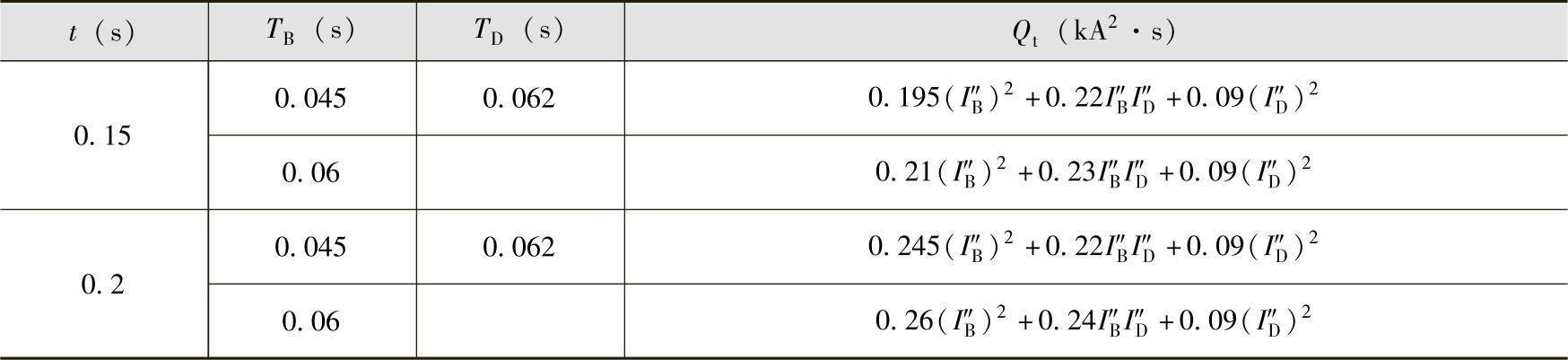

表5-2 三相短路电流热效应Q_t的简化计算式

注：I″_B—厂用电电源短路电流周期分量起始有效值（kA）；

I″_D—电动机反馈电流周期分量起始有效值（kA）；

T_D—电动机反馈电流的衰减时间常数（s），125MW及以上机组可取0.062s；

T_B—厂用电源非周期分量的衰减时间常数（s），可取表5-3所示的数值；

t—短路电流热效应计算时间（s），对于中速断路器取0.15s，慢速断路器取0.2s。

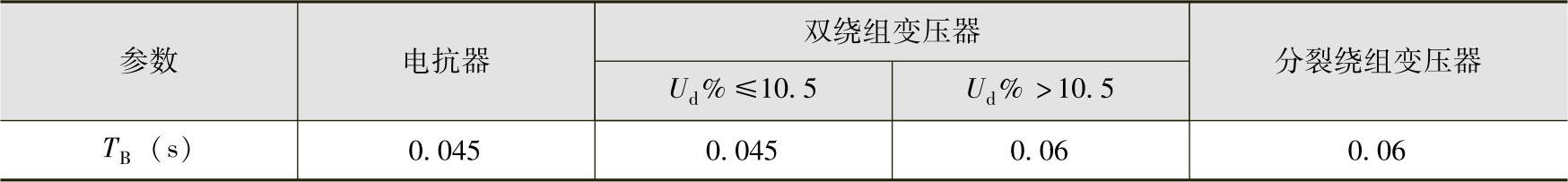

表5-3 TB

2）火电厂100MW及以下机组，可不计电动机反馈电流热效应，计算式为

Q_t=（I″_B）²（t+T_B） （5-5）

注：I″_B、t、T_B的意义与表5-2相同。

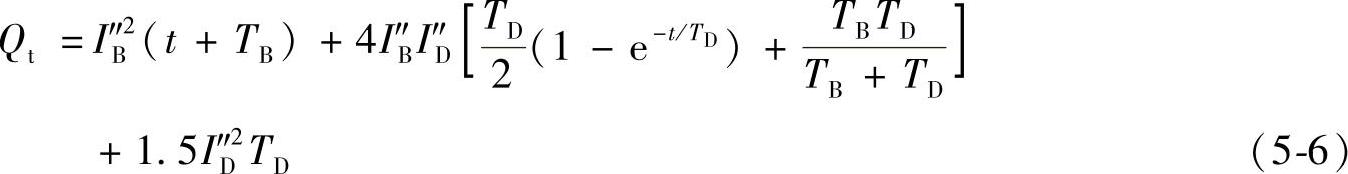

3）水电厂三相短路电流热效应

式中 T_D——一般可取0.045s；

T_B——厂用电源从发电机端或升高电压侧取时，T_B=0.040s，其他情况视具体情况经计算确定；

t——热效应计算时间（s），用于校验电缆热稳定最小载面时，对ZN-12系列断路器，当无延时时t取0.1s，有延时时按实际时间取值。当运行电动机总容量为1500kW及以下时，一般可不计及电动机反馈电流对热效应的作用，计算式为

Q_t=I″_B²（t+T_B） （5-7）

注：式中I″_B、t、T_B的意义与式（5-6）相同。
