1.6.6 六、非周期分量衰减时间常数（Ta）

六、非周期分量衰减时间常数（ T _a）

多数情况下网络可以化简为二支等效网络，一支是系统支路，通常T_a≤15；另一支路是发动机支路，通常15＜T_a＜80。粗略计算时，T_a可直接选用表4-5中推荐的数值。电力系统各元件的X/R推荐值见表4-6。

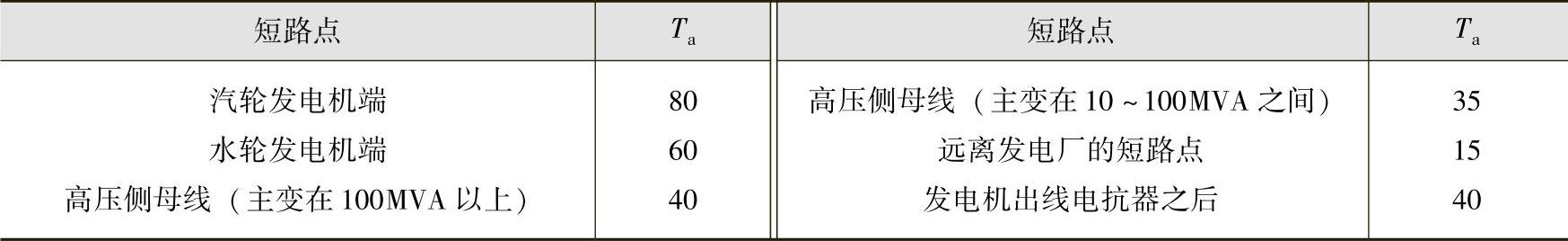

表4-5 不同短路点等效时间常数的推荐值

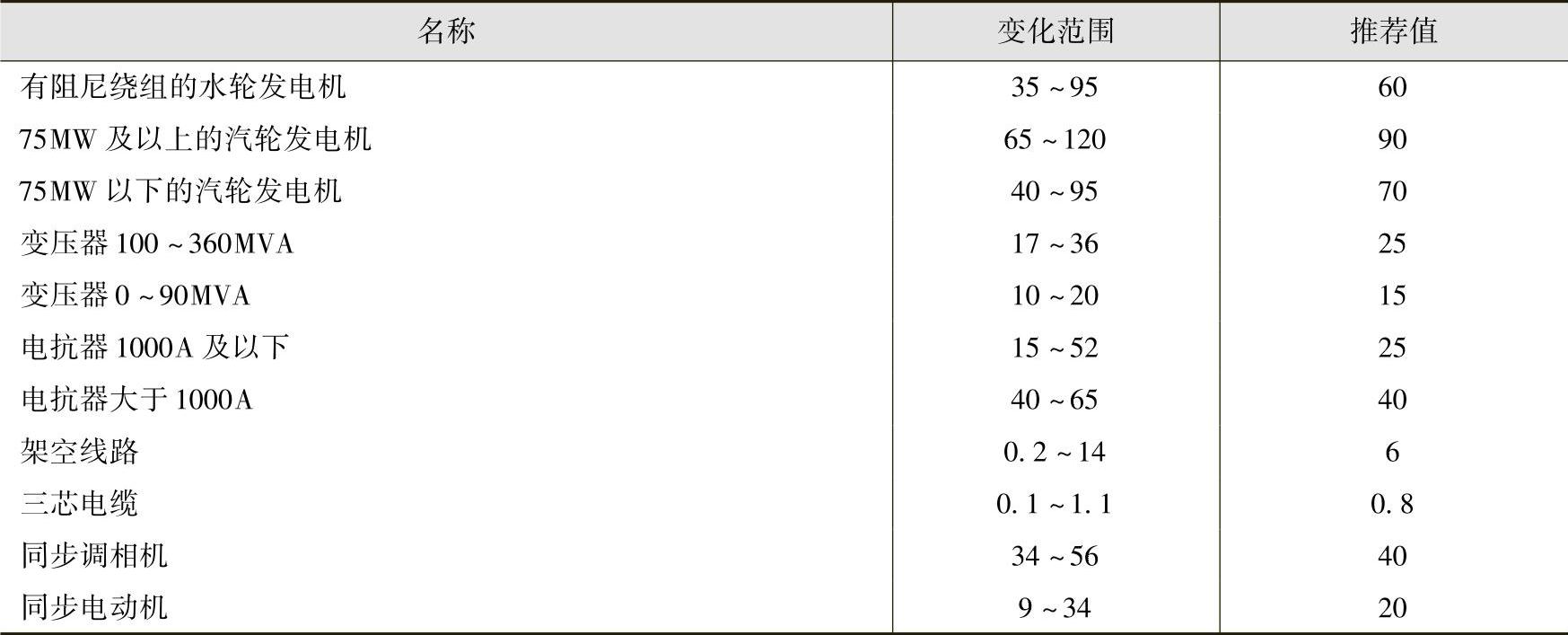

表4-6 电力系统各元件的X/R推荐值
