五、网络简化

（1）并联电源支路的合并

如图4-1所示的并联电源支路可按下式进行合并：

如果只有两个电源支路，则

式中 E_Z——合成电势；

X_Z——合成电抗；

Y₁，Y₂，…，Y_n——各并联分支回路的电纳，分别为各并联分支回路电抗X₁，X₂，…，X_n的倒数。

（2）多支路星形网络化简（ΣY法）

如图4-2a可按下式转化成图4-2b：

图4-1 并联电源支路合并示图

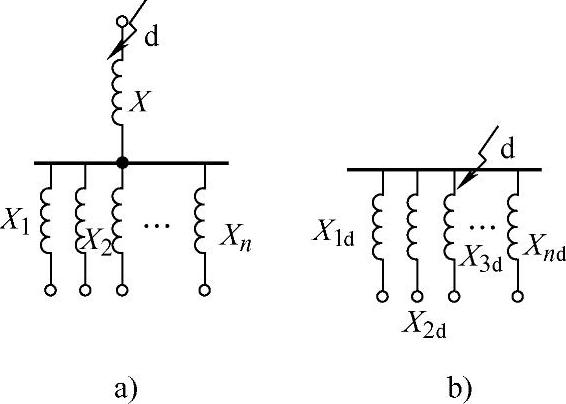

图4-2 ΣY法示图

（3）等值电源的归并

当网络中有几个电源时，可将条件相类似的发电机按下述情况接成一组，分别求出至短路点的转移电抗：

1）同型式，且至短路点的电气距离大致相等的发电机。

2）至短路点的电气距离较远，即X_js＞1的同一类型或不同类型的发电机。

3）直接连接于短路点上的同类型发电机。
