三、电网谐波

1）公用电网谐波电压（相电压）限值见表2-3。

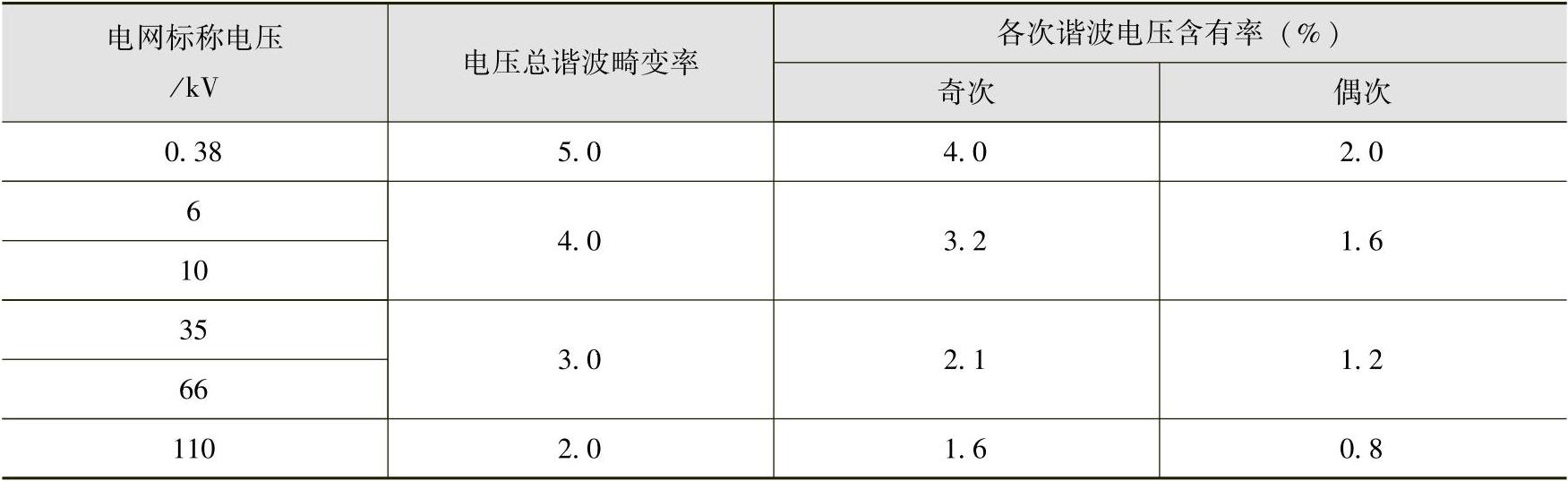

表2-3 公用电网谐波电压（相电压）限值

2）公共连接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过表2-4中规定的允许值。

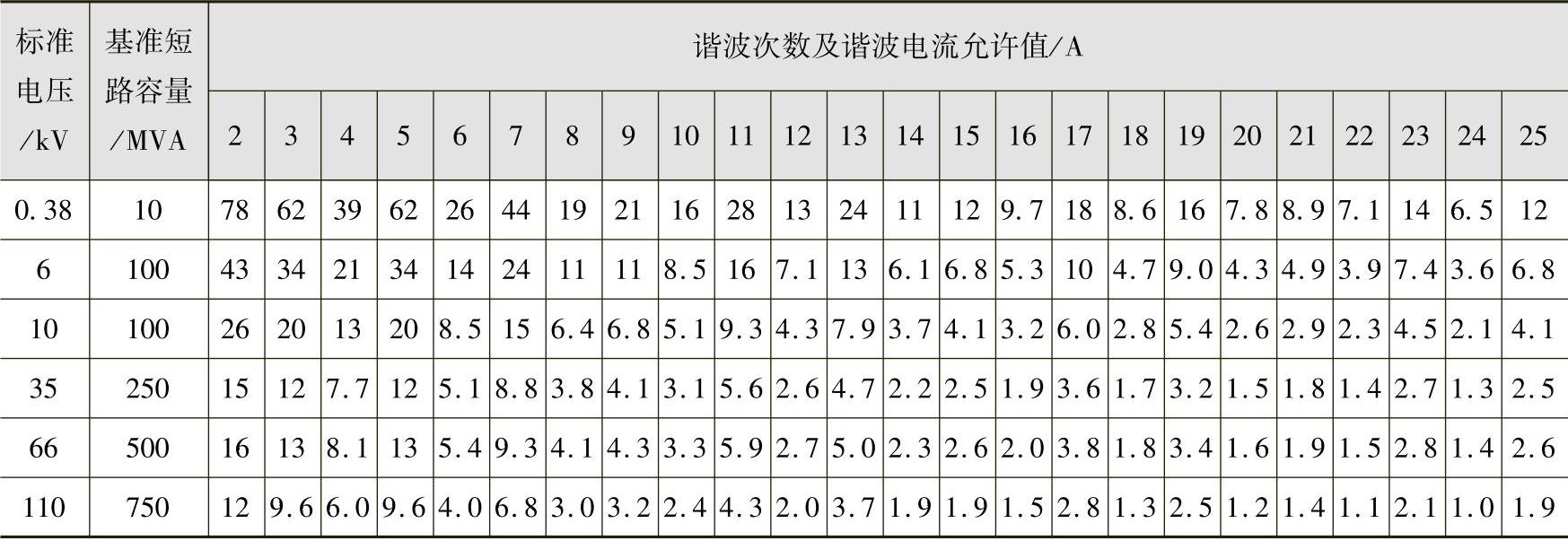

表2-4 注入公共连接点的谐波电流允许值

注：220kV基准短路容量取2000MVA

当电网公共连接点的最小短路容量不同于表2-4基准短路容量时，按下式修正。

式中 S_k1——公共连接点最小短路容量（MVA）；

S_k2——基准短路容量（MVA）；

I_hp——表2-4中第h次谐波电流允许值（A）；

I_h——短路容量为S_k1时第h次谐波电流允许值（A）。

3）在公共连接点处第i个用户的第h次谐波电流允许值（I_hi）按下式计算。

I_hi=I_h（S_i/S_t）^1/a （2-2）

式中 I_h——按式（2-1）换算的第h次谐波电流允许值（A）；

S_i——第i个用户的用电协议容量（MVA）；

S_t——公共连接点的供电设备容量（MVA）；

a——相位叠加系数，按表2-5取值。

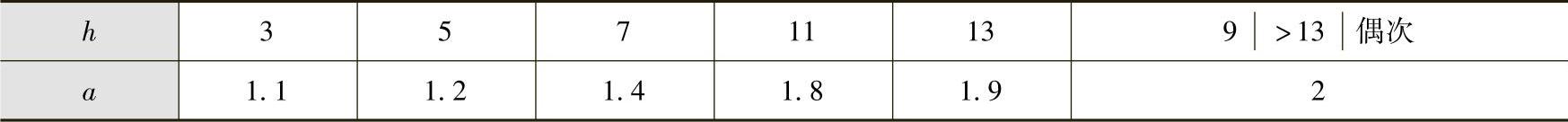

表2-5 谐波相位叠加系数
