8.4.3 参数设定柔性

PLC程序多少总有一些参数要设定，如定时器的定时值，或比较指令的比较值等。这些参数可直接送入常数，用这个常数作设定数。这么做当然是可以的，多数程序也是这么做的。但这样做时，若要改变参数的设定值时，就得改变程序，不大灵活。

其实如果出现参数需改变的情况，可指定内部器件的相应通道存这些设定值。改变该通道的内容，也就可改变设定值。而改变通道内容可不必动程序，用终端设备或编程器当PLC在线工作时都可以改，要灵活与方便得多。

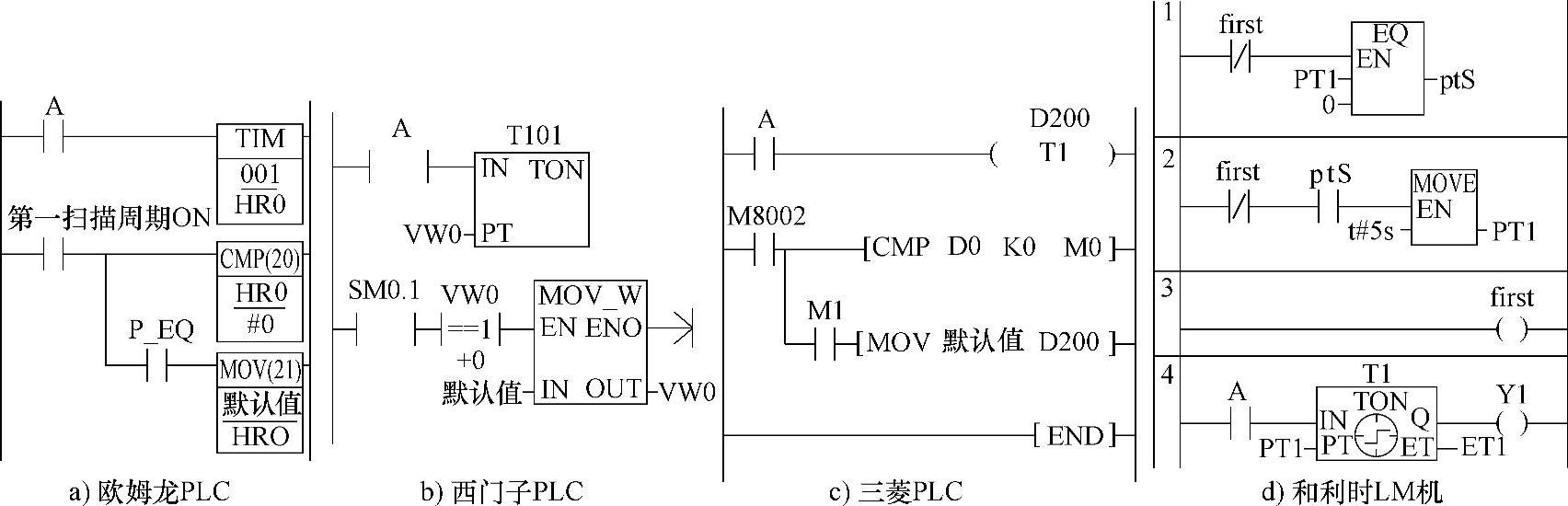

图8-41所示就是PLC的定时值设定程序。

图8-41a为欧姆龙PLC程序。从图知，如HR00通道（可掉电保持）内容为零（未对其指定一个值），当PLC起动，进入运行状态时，由于“第一扫描周期ON”会ON一个周期，可把“默认值”送入HR00中。这时，TIM 001的设定值即为默认值。

若要改变这个值，可通过编程器或终端设备实现，如将其改为#0060，由于HR有掉电保持功能，PLC停止工作，此值可被保留。当程序再起动时，由于HR00的值为#0060，不等于0，P-EQ为OFF，将不执行传送指令。故这个改后的#0060会一直保留。显然，若再改成别的值，情况也是完全相同的。

图8-41 定时器定时值设定

图8-41b为西门子PLC程序。从图知，如VW0字（应设定为可掉电保持）内容为零（未对其指定一个值），当PLC起动，进入运行状态时，由于SM0.1会ON一个周期，可把“默认值”送入VW0中。这时，T101的设定值即为默认值。

若要改变这个值，可通过编程器或终端设备实现，如将其改为#0060，由于VW0有掉电保持功能，PLC停止工作，此值可被保留。当程序再起动时，由于VW0的值为#0060，不等于0，将不执行传送指令。故这个改后的#0060会一直保留。显然，若再改成别的值，情况也是完全相同的。

图8-41c为三菱PLC程序。从图知，如D200字（可掉电保持）内容为零（未对其指定一个值），当PLC起动，进入运行状态时，由于M8002会ON一个周期，可把“默认值”送入D200中。这时，T1的设定值即为默认值。

若要改变这个值，可通过编程器或终端设备实现，如将其改为#0060，由于D200有掉电保持功能，PLC停止工作，此值可被保留。当程序再起动时，由于D200的值为#0060，不等于0，将不执行传送指令。故这个改后的#0060会一直保留。显然，若再改成别的值，情况也是完全相同的。

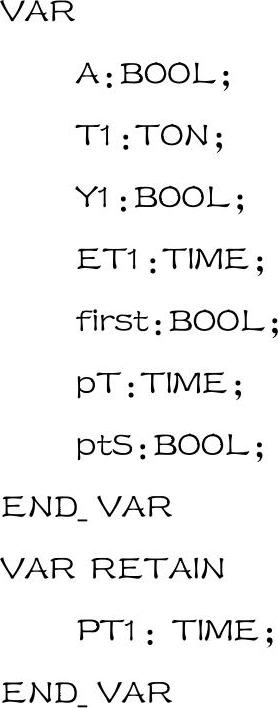

图8-41d为和利时LM机程序。其变量声明如下：

图8-41d中节3指令可以确保节1、2的比较、传送只能在第一个扫描周期执行。其含义是当PLC启动，进入运行状态时，可把“t#5s”送入“PT1”变量中。这时，T1定时功能块的设定值即为这个值。

若要改变这个值，可以通过编程器或终端设备实现，如果将其改为t#60ms，由于“PT1”有掉电保持功能（声明为“RETAIN”类型），PLC停止工作，此值可以被保留。当程序再启动时，由于VW0的值为t#60ms不等于0，将不执行传送指令。因此这个改后的t#60会一直保留。显然，若再改成别的值，情况也是完全相同的。

设定值也可由输入通道直接确定。这时输入通道接拨码开关，开关的指示值，即可作为设定值。如上例图8-41a，不用HR00，而用000通道，并把000通道的16位与拨码开关（一个开关4位，共接4个开关）的对应点相接。那么，TIM 001的设定值即可由这个拨码开关设定。

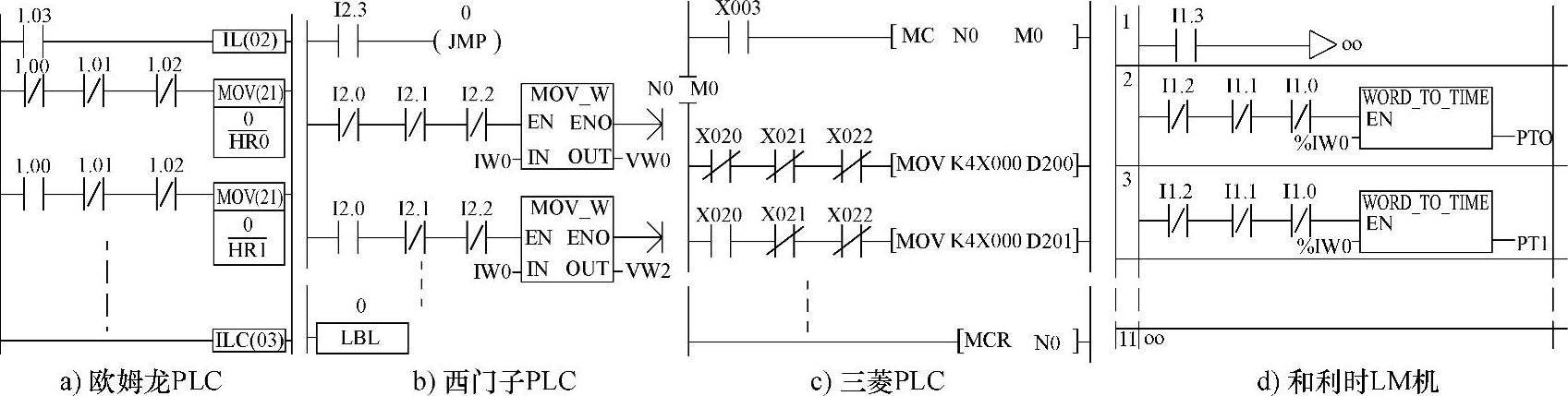

图8-42所示就是PLC的拨码开关设定实例。

图8-42 拨码开关设定实例

图8-42a为欧姆龙PLC程序。从图知，这里用001通道的00～03位作为编码位，000通道仍然接拨码开关，用以产生设定值。01通道的00～02位，用以选择地址，3位二进制数可选8个地址。01通道的03位作传送使能位。它ON，可实现设定值传送。

本例是，当使能位ON时，把000通道的内容（由拨码开关设定）送给由01通道00～02指定的地址通道。本例的地址分别为HR00～HR07（仅画出HR00、HR01，其余略）。

图8-42b为西门子PLC程序。从图知，这里用I2.0～I2.2位作为编码位，IW0通道仍然接拨码开关，用以产生设定值。I2.0～I2.2位，用以选择地址，3位二进制数可选8个地址。I2.3位作传送使能位。它ON，可实现设定值传送。

本例是，当使能位ON时，把IW 0字的内容（由拨码开关设定）送给由I 2.0～I 2.2指定的地址。本例的地址分别为VW 0～VW 14（仅画出VW0、VW2，其余略）。

图8-42c为三菱PLC程序。从图知，这里通道的X020～X022位作为编码位，用K4X00016个位仍然接拨码开关，用以产生设定值。X020～X022位，用以选择地址，3位二进制数可选8个地址。X023位作传送使能位。它ON，可实现设定值传送。

本例是，当使能位ON时，把用K4X00016个位的内容（由拨码开关设定）送给由X020～X022指定的D区地址。本例的地址分别为D200、D201（仅画出D200、D201，其余略）。

图8-42d为和利时LM程序。这里用%IX1字00～03位作为编码位，%IX0字仍然接拨码开关，用以产生设定值。%IX1字的00～02位，用以选择地址，3位二进制数可选8个地址。%IX1字的03位作传送使能位。它ON，可以实现设定值传送。

本例是，当使能位ON时，把%IX0字的内容（由拨码开关设定）转换为时间变量后，赋值给由%IX1字的00～02指定的变量，如“PT0”、“PT1”等（该图仅画出“PT0”、“PT1”，其余略）。

本例共用了20个输入点，可以使8个参数由外部拨码开关确定是较合算的。

有的PLC，其面板上设有两个模拟量输入电位器。电位器旋钮处于不同位置时，可以使与其对应某通道可在0～255之间作变化。利用好它，也可以使参数的设定实现柔性化，还不占用输入点。
