后记

1.10.8 6.8 PLC与计算机通信协议

6.8 PLC与计算机通信协议

关键词：HostLink协议、FINS协议、PPI协议、三菱编程口协议、Modbus串口协议、Modb-usTCP协议

从以上对通信的要点讨论知，要设计好通信程序，熟悉通信协议或通信指令是重要的，如果弄不清协议，又没有相应的工具软件，那通信程序是无从编写的。

PLC的通信协议类型较多。各家有各家的协议，不同机型有时协议还不相同。以下对欧姆龙的C及FINS协议、西门子S7-200的PPI协议、三菱PLC协议2与MODBUS串口通信协议作简要介绍。其他协议请参阅有关说明书，或向厂商索要协议文本。

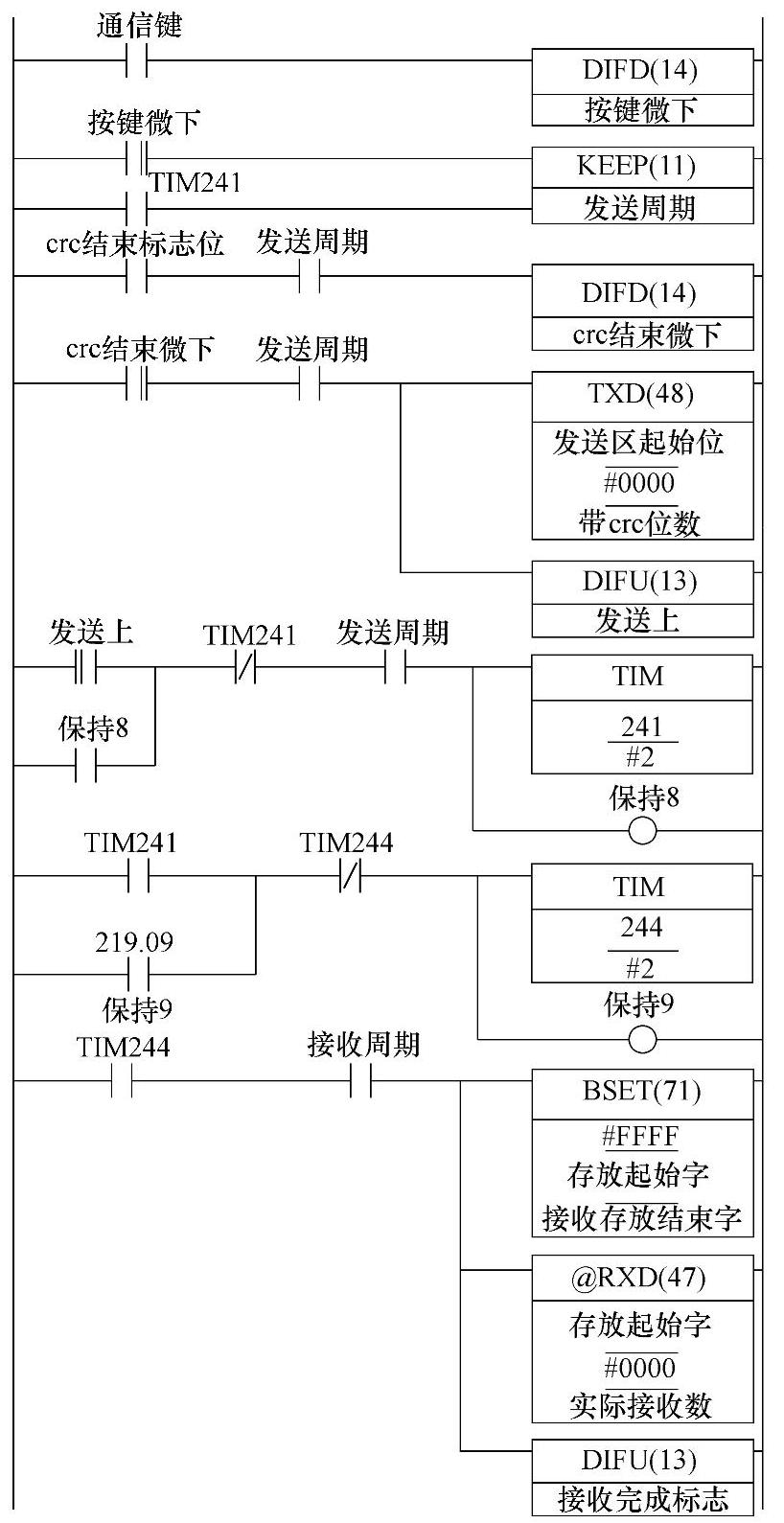

图6-178 发送、接收程序
