1.9.9 结束语

结束语

PLC用做数据终端可在实施控制的同时，实现现场数据采集、存储，为实现信息化基础上的自动化创造前提条件。为使PLC更好的地实现数据终端功能，解决数据输入、显示是重要的。尽管由于人机界面等开发，已有不少进步，但似乎还必须探讨界面既友好，系统又简单的解决方案。

在本章介绍的算法实例化中，用了多扫描周期子程序执行的方法，还用了一些较复杂的间接寻址及运算指令等。所以在本章的学习中，还可加深对第1章的内容的理解。

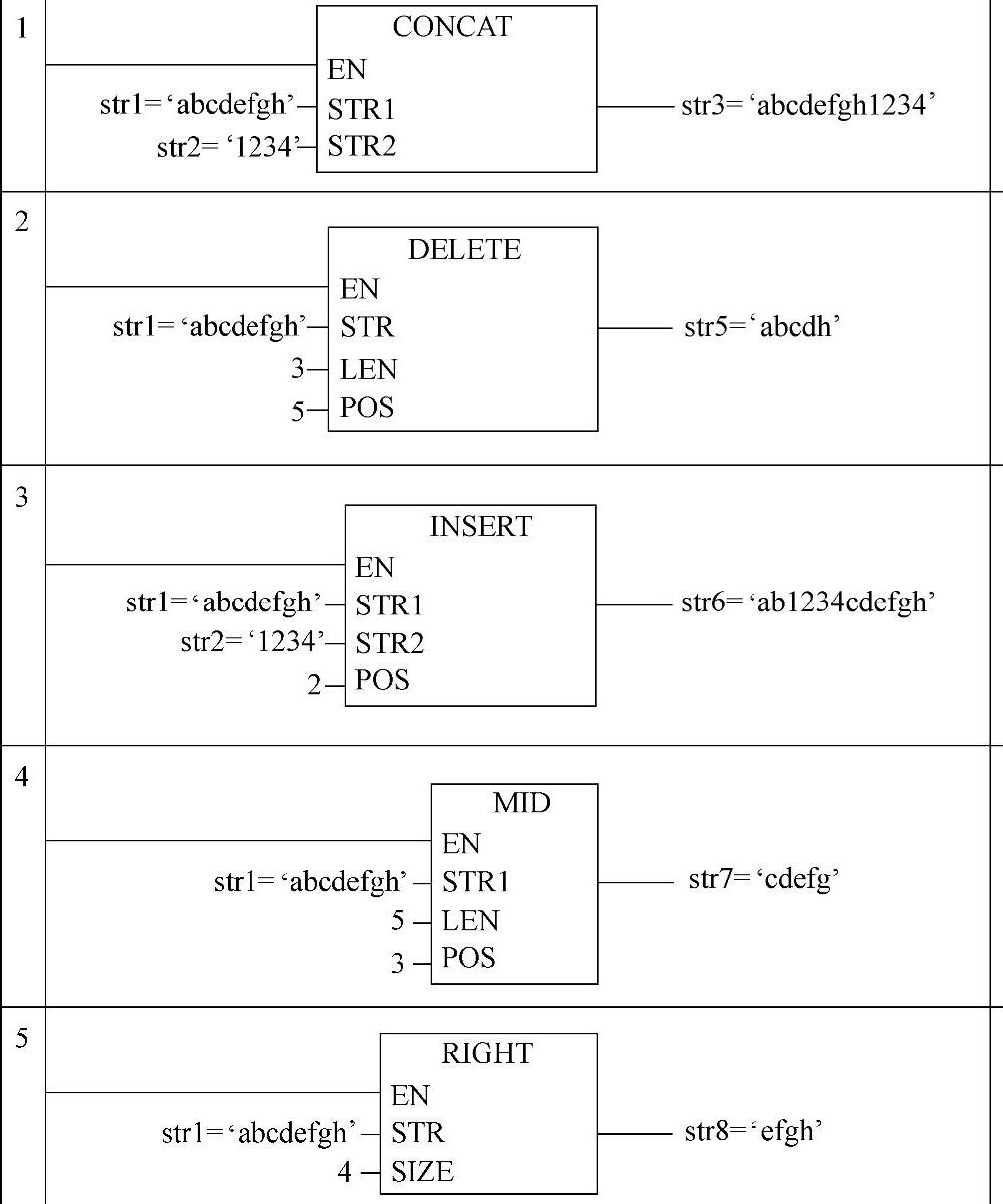

图5-68 字符串处理实例
