1.7.7.1 3.7.1 FX机PID指令格式

3.7.1 FX机PID指令格式

V2.00以上版本，不仅可实现PID控制，还可参数自整定、输出值上、下限设定。

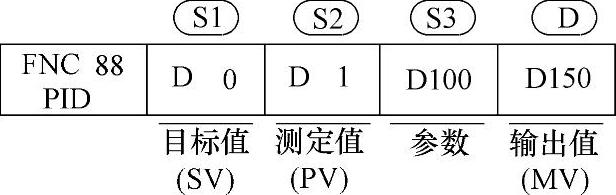

其指令格式是

这里 S1——目标，即设定值；

S2——测定值或说当前值、实际值；

S3——PID参数存储区的首地址，参数区共25个字，其各字的含义见表3-4；

D——执行PID指令计算后得到的输出值或控制输出。

本指令可多次调用，不受限制，但所用的数据区不能重复。在子程序、步进指令中也可使用，但用前，要清零S3+7的数据。

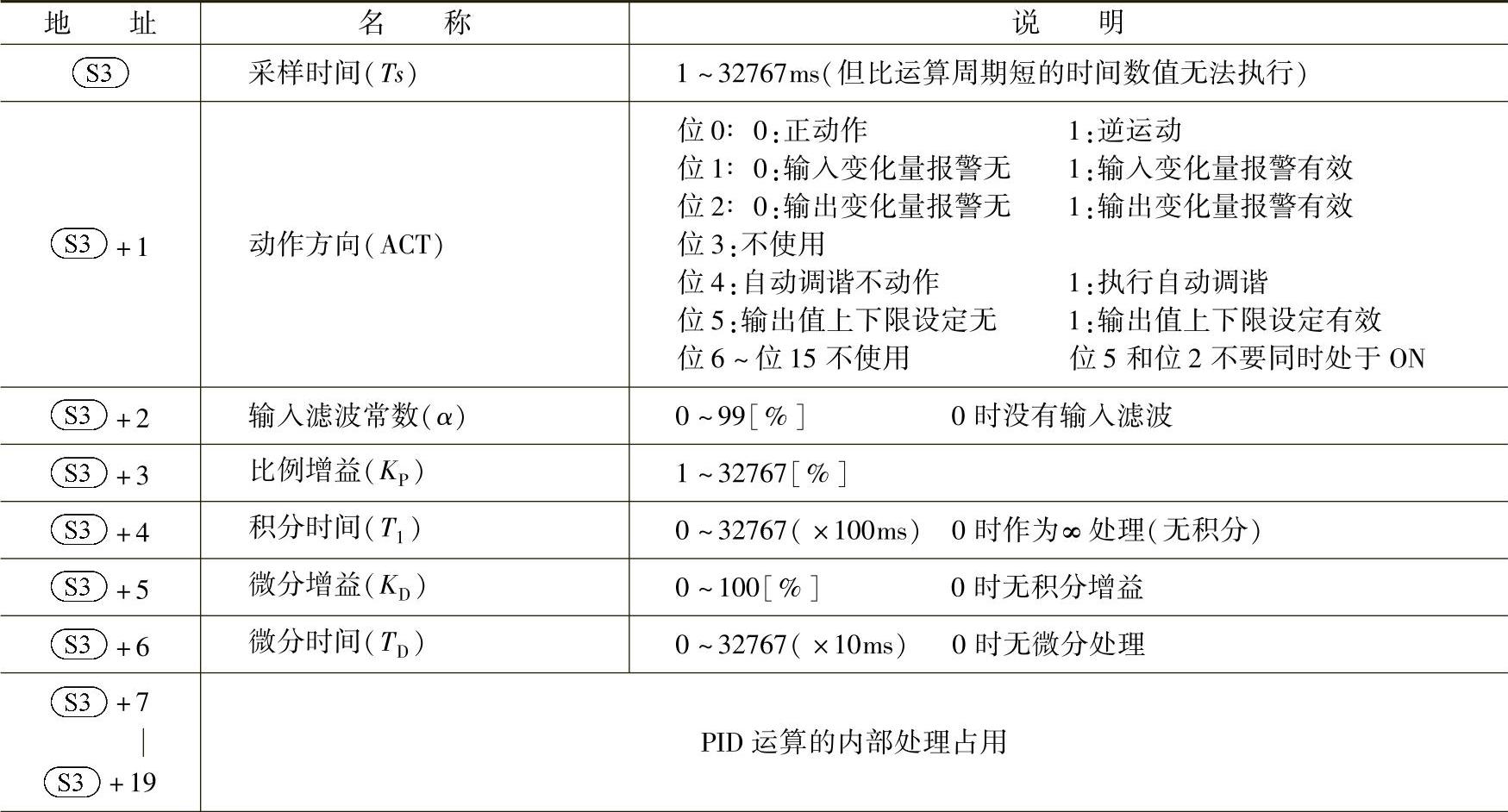

表3-4 参数区各字的含义

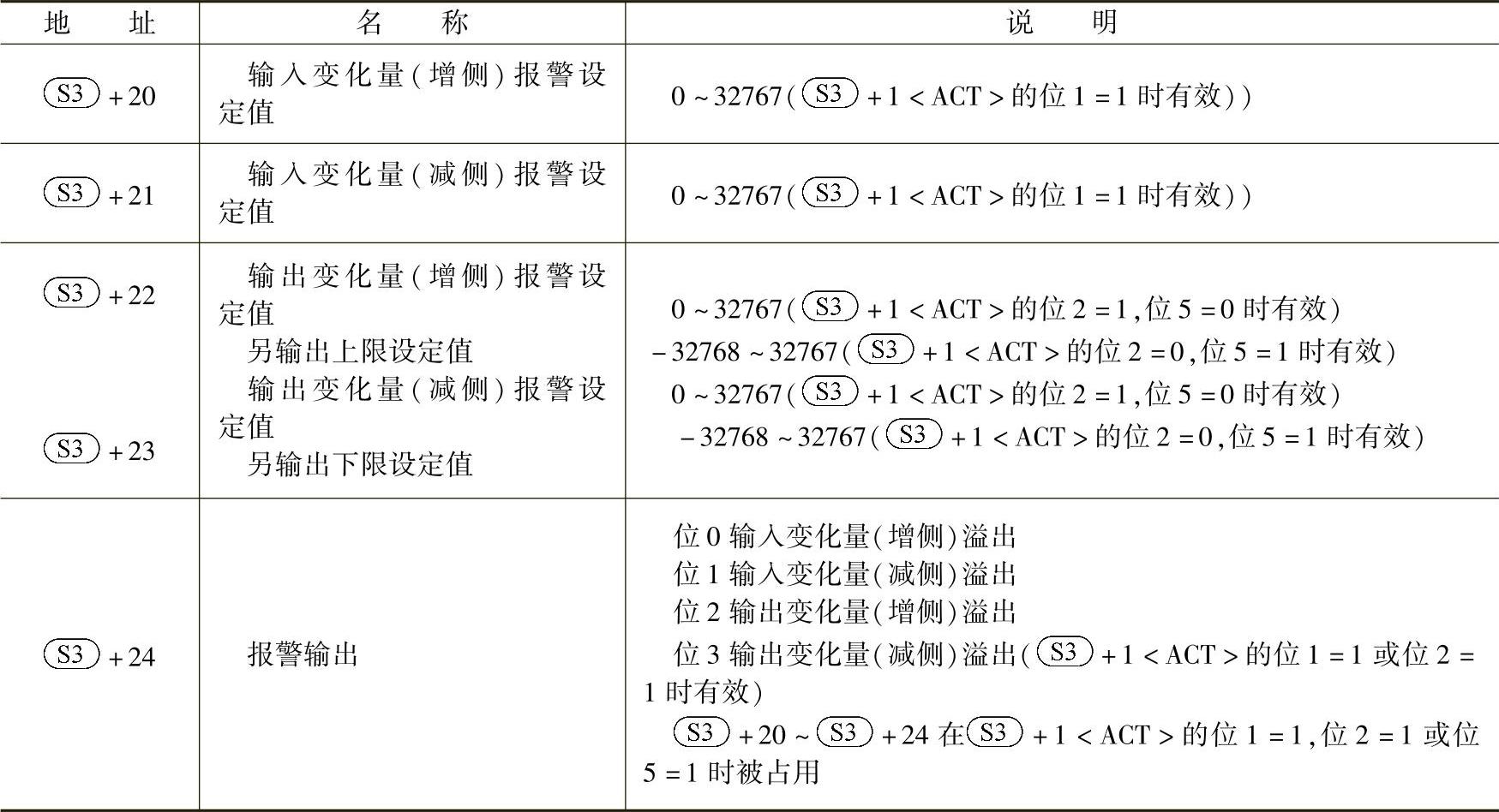

（续）
