逻辑关系是相同的，除了用子程序、宏，还可用函数或功能块处理。

1.用函数、功能块（FB）处理

西门子公司的PLC S7-300、400系列PLC无子程序，但可自编功能块（FC）或函数块（FB）。这些块可设形式参数，调前、调后都可要赋值。用其实现对多位逻辑的处理，与上述调子程序的方法一样方便。

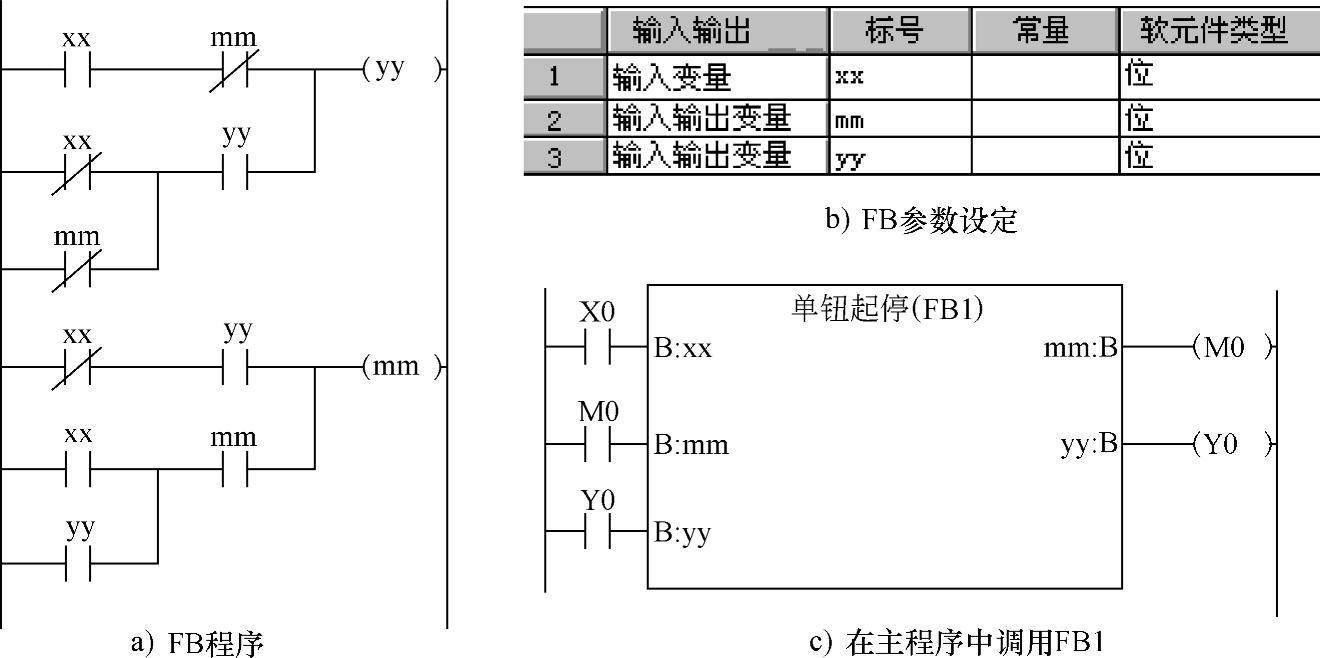

三菱Q系列PLC等高档机也可用（功能块）FB处理。图2-71所示为Q系列PLC FB程序及带其调用。

图2-71a为FB1的梯形图程序。要在FB中编写。写后命名为“单钮起停”（FB1）。该程序用的是局部符号地址。此地址的设定如图2-71b。从图可知，xx为输入（位）变量，而yy、mm为既输入又输出变量。图2-71c为在主程序中调用FB1。

这类程序已做过多次讨论，其功能就是，当X0 ON-OFF一次，则使Y0 ON；而再ON-OFF一次，则Y0 OFF。如果更改调用时的地址用X1、Y1、M1，则可实现X1对Y1的控制。

2.欧姆龙PLC功能块

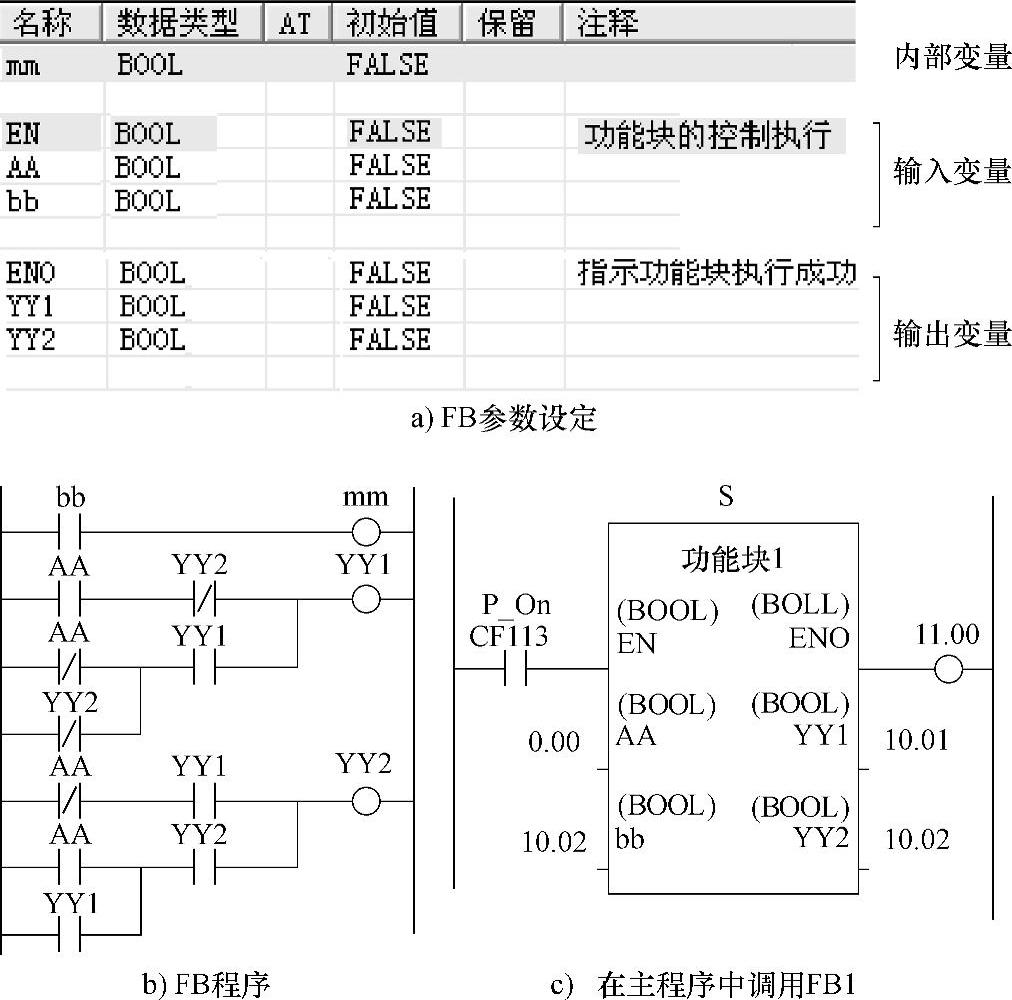

欧姆龙新型机也有类似的功能块编辑及调用功能。图2-72所示为FB程序及其调用。此程序也是用于单按钮起、停控制。

图2-71 Q型机FB及其调用

图2-72 欧姆龙新型机FB程序及其调用

图2-72b为FB程序。其所用的变量在图2-72a中定义。由于它只能定义输入、输出、外部及内部4种类型。不能定义既输入，又输出类型，故在FB程序中，增加内部变量mm。在FB程序中，bb赋值给mm。在调用时，而bb是由10.02赋值的。而10.02则是上一次调用FB的YY2输出。有此关系，其功能就是，当0.00 ON-OFF一次，则使10.01 ON；而再ON-OFF一次，则10.01 OFF。如果更改调用时的地址用0.01、11.1、11.2，则可实现01.1对11.1的控制。

提示：图2-72程序，在调用FB块时，要为其指定一个合法的变量名（本例用S），同时，在键入输入、输入参数时，须用“新功能块参数（New Function Parameter）”图标指定输入、输出的位置。
