2.3.3 异步时序逻辑综合

1.综合的目标

综合就是，编写满足设计要求及约束条件的PLC程序，是程序分析的反问题。综合得到的结果可能较多，所以，还要从所有的结果中求出最好的结果。

此外，组合逻辑综合，由于不用内部器件，关系也简单，可以运用真值表，直接列表达式。异步时序逻辑综合，面对的只是要求与条件，输入变量少，无真值表可用，要使用哪些内部器件也不清楚。所以入手比较困难。

异步时序逻辑综合方法很多，但是如用以上介绍的通电表作为设计起点，则有其方便之处。其方法是：先确定节拍，设计好通电表，进而以通电表确定的条件，列写输出及内部继电器的逻辑表达式，最后再化简表达式、编写PLC程序。

怎么用通电表作为设计的起点呢？这要从电路正常工作应遵守的原则谈起。

2.电路正常工作应遵循的原则

电路，触点电路也好，继电器电路（PLC梯形图程序可与其对应），正常工作都要遵守一些原则。最重要的就是唯一性原则。这原则是：

（1）对于触点电路。输出取值对应于它的逻辑条件是唯一的。要想用相同的逻辑条件产生不同的输出，是不可能的。这是触点电路正常工作必须遵守的原则。

如用一个钮子开关控制一个指示灯的电路。可以有这样的情况，钮子扳把处在甲位置时，灯亮，而处在乙位置时，灯不亮；但不能有这样的情况，同样处于甲位置，灯有时亮，有时不亮。可以想象，除了另有所控（还有别的逻辑条件），否则是不可能的。

从本质上讲，触点电路是组合逻辑，而组合逻辑是单值函数，一种输入组合只对应一种输出。违背这个原则设计的触点电路，逻辑关系是混乱的，其设计意图是不可能实现的。一般把这种逻辑条件相混的情况，简称相混。

（2）对于继电器电路。输出对应于它的逻辑条件的取值不是唯一的。因为它有自身反馈。但是，继电器电路可分解为起动与保持两个部分。这两者又都是触点电路，所以也应遵守唯一性原则。

对起动电路，要检查起动节拍是否遵守唯一性原则。而起动节拍是指在多个连续ON节拍中第一个ON的节拍。

对保持电路，要检查断电节拍是否遵守唯一性原则。而断电节拍是指在多个连续ON节拍之后第一个OFF的节拍。

显然，要想在相同的逻辑条件下，使内部及输出继电器在某个节拍起动（或断电），而在另一个节拍又不起动（或断电）是不可能。

所设计的通电表如不满足这个唯一性原则，也称逻辑条件相混。可适当增加内部器件，把相混分开。

这里举一个例子说明这个原则，如要求设计一个时序电路，其要求是用输入点AA（用符号地址，下同）控制输出“工作”，各节拍的对应关系见表2-10。到第4节拍时，电路又复原，回到原始状态。显然，这个设计就是对图2-27分析的反问题。

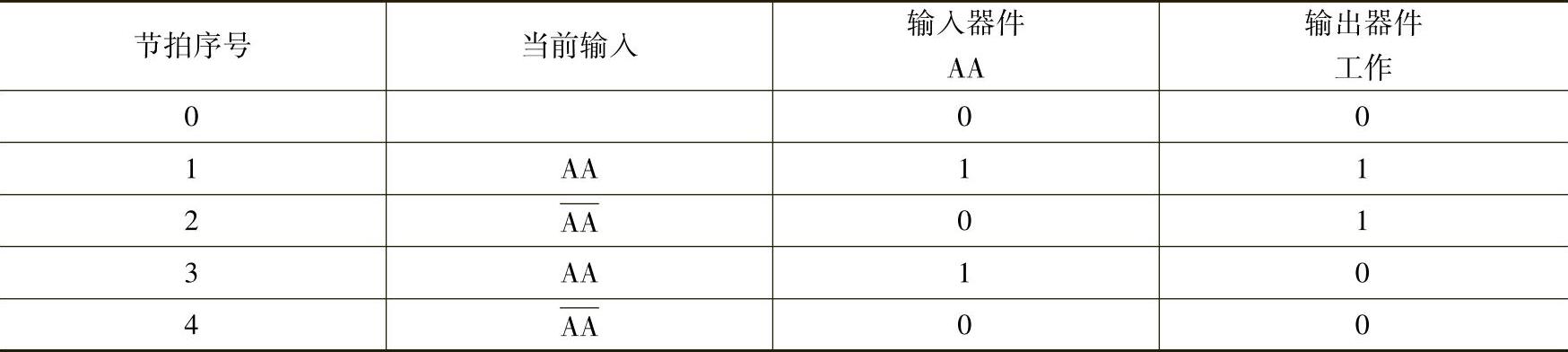

表2-10 各节拍输入、输出对应关系

从表2-10可知，这里的1、3两个节拍，逻辑条件相同，但1节拍要求“工作”为1、起动，而3节拍又不要求“工作”为0、不起动，这种矛盾的要求，若没有增加内部器件是无法实现的。从断电检查，1、3节拍也有类似的情况。

为了排除这个相混，则要加一个内部器件“b”，其通断电过程见表2-11。由于这时“工作”与“b”可互为条件，所以，无论对“工作”与“b”，它的通断电都不相混，因而这个通电表也就不相混了。

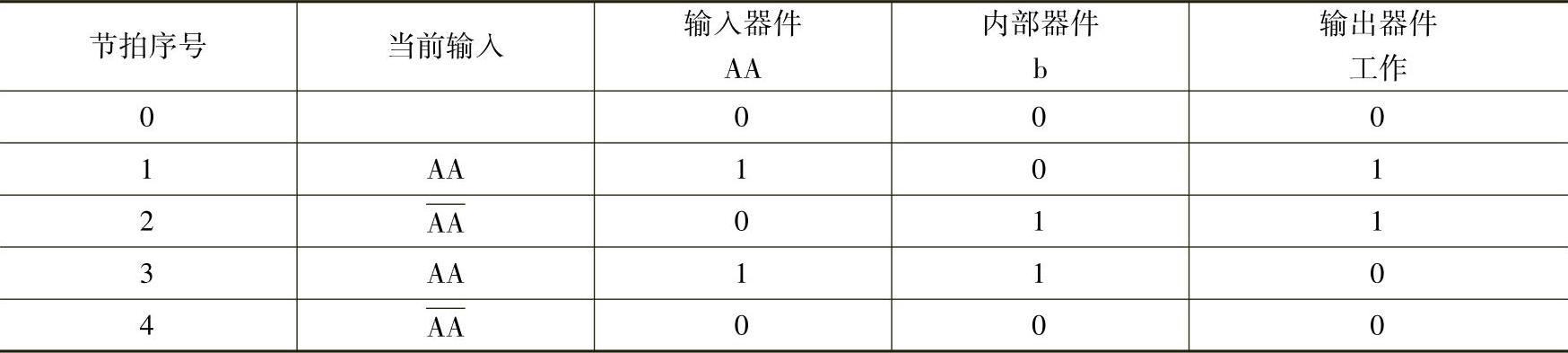

表2-11 增加内部继电器后各节拍输入、输出对应关系

3.梯形图逻辑综合过程

唯一性原则给梯形图正常工作设置了约束，但也给梯形图设计提供了入门依据。以下介绍的编程就是从分析唯一性原则入手的。

（1）初列通电表。根据设计要求，按输出时序划分工作步，并确定各个步的输入与输出的对应关系，初列通电表。这个表也称原始通电表。用它可反映输出与输入在各个步的对应关系。这个表是不难设计的。因为它仅是设计要求的“表格化”而已。

（2）唯一性设计。对已建立的原始通电表进行唯一性检查，如不满足唯一性原则，可适当增加内部器件，以得到一个合乎唯一性原则的通电表。具体作法是：

1）依次对，在原始通电表中的，对每一输出点的起动与断电进行唯一性检查：

把所有起动的步或节拍的逻辑条件与所有不工作（OFF）节拍的逻辑条件进行比较，看是否存在相混，即存在逻辑条件相同的步或节拍；

把所有断电的步或节拍的逻辑条件与所有工作（ON）节拍的逻辑条件进行比较，看是否存在相混，即存在逻辑条件相同的步或节拍；

若有，建相混表。这个表可附在原始通电表右侧，亦即原始通电表的扩展。将逻辑条件相同者分成一组，占一列，用英文字母命名，起动（或断电）节拍处标写大写字母，其他与逻辑条件相混的节拍标与其同名的小写字母。然后，在同名的大小写字母间的节拍画上竖实线，其余的画上竖虚线。画时，应把第一节拍看作最后一个节拍的次拍。这主要因为电路总是要循环工作的，故须做这么处理。表2-12就是对表2-10检查后建的相混表。

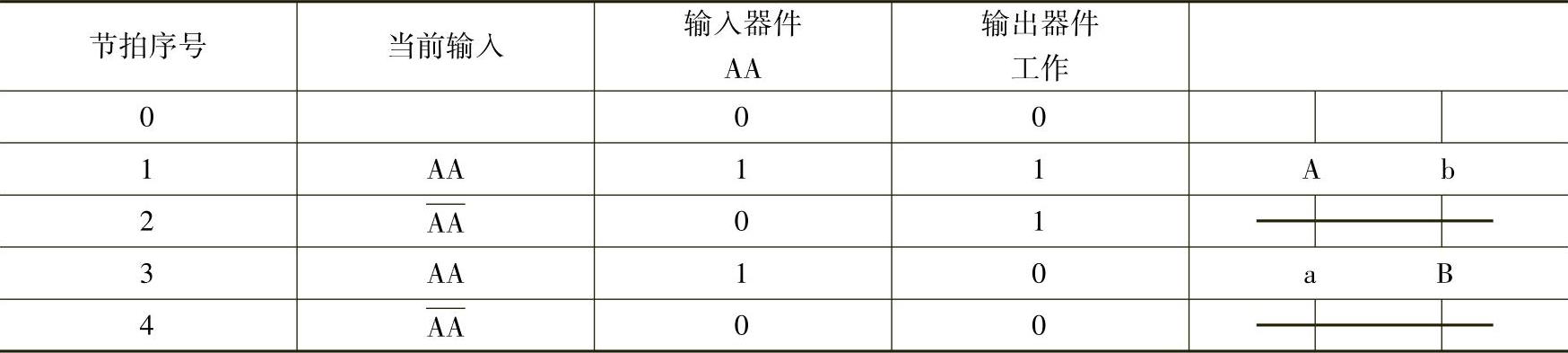

表2-12 经检查后所建的相混表

2）在各组的实线处建立分界线，以便把相混的情况区分开。为了节省内部器件（对PLC此问题不大），最好“一线多用”，即用一个分界线，能区分尽可能多的组的相混。以上工作可借助集合运算求解，实现算法化。

3）分界线是靠增加内部器件实现。如新增的内部器件在分界线之前为OFF，而之后为ON，并把它作为因子，加入到相应的逻辑条件中，显然，这一对对的相混也不再有了。

4）既然分界线是靠增加内部器件建立，所以，还要对它的启动与断电逻辑条件也要作相混检查。办法同前。

5）如新增的内部器件也存在相混，则也要再建分界线。甚至还要再查，再建，直到不再有相混为止。

所增加的内部辅助器件在分界线处，从OFF变为ON，而到了最后一个节拍，再使其从ON变为OFF。这样虽然多用了内部辅助器件，但逻辑关系简单。由于PLC几乎有海量的内部辅助器件，故是可取的。

其实，也可在通电表唯一性设计之前，先检查输入信号的情况。如有短信号，则要用内部器件对其“记忆”，建分界线；如有计数信号，则要对它的每个输入节拍都要“记忆”，建分界线。这样建立的通电表将不会出现相混。读者可用这里介绍的办法检查，证明这个结论是正确的。

因此，本步骤的简化设计步骤是：

（a）分析输入信号，区分长、短信及计数信号；

（b）对短信号，在信号开始输入或次一输入节拍，用一个内部件的状态改变将其“记忆”，建分界线；

（c）对计数信号，在信号每次变化的节拍，如没有输出或内部状态改变，则用一个内部器件的状态改变将其作“记忆”，建分界线；

（d）在结束节拍，使这些作“记忆”的内部件全部复位，使电路复原。

上述4个步骤也可称为细列通电表。这样细列通电表肯定是不会出现相混的。可以不必进行上述繁琐的相混检查，进而简化唯一性设计。读者不妨根据以上4点对表2-10的实例作处理，肯定也会得到表2-11的结果。

（3）列写逻辑式子。根据通电表列写各输出点及内部器件的逻辑式子。分起动电路及保持电路分别进行。对运用锁存指令的，起动电路即为S电路；保持电路去掉自身触点的因子，而后再取反，即为R电路。

1）求起动电路逻辑表达式。其逻辑要求是：起动节拍的逻辑条件应为1，无电节拍应为0，其他节拍可任意。表达式可分为特解和一般解。特解仅对起动节拍进行分析，求其为1时的逻辑条件；一般解还把无关项（可任意取值的项）也考虑进去。特解为

式中 N——起动次数；

A_Qi——起动节拍，当前输入；

M_Qi——起动节拍的其他元件状态组合。

一般解为

式中 Q——所有OFF节拍的总数；

A_WR·M_WR——OFF节拍的逻辑条件。

一般讲，特解含的因子多，所用的触点多，一般解可能简单些，但也可能包含多余的项。正确的选择是化简一般解，并从中挑选出含特解的项。但要确保起动节拍的当前输入成为必备的因子。否则无法进入本节拍。

2）求保持电路逻辑表达式。其逻辑要求是：断电节拍的逻辑条件为0（对锁存指令的R电路，则为1），ON节拍为1（R电路，为0），其他的可以任意取值。也分为特解与一般解。特解仅考虑ON节拍的条件，一般解还考虑任意项。特解式为

式中 r——所有为ON的节拍数；

A_rj·M_rj——为ON的节拍的逻辑条件；

J——求解元件自身触点，即自保触点。

一般解为

式中 N——断电次数；

A_Di——断电节拍的当前输入；

M_Di——断电节拍的其他元件状态组合；

J——求解元件自身触点，即自保触点。

化简时，同样也是先化简一般解，然后选含特解的项。但断电节拍的当前输入的反，也总要成为必备的因子。否则也无法进入本节拍。

在使用锁存指令时，其S电路的特解及一般解，与起动电路的有关逻辑表达式相同。其R电路表达式为除去J后的非，并将特解与一般解互换。即特解为

一般解为

式中右边各项含义与保持电路表达式中的各项含义相同。

（4）逻辑化简、列写指令、画梯形图。对逻辑式子进行化简，求最简式：这实际是数字逻辑问题。除了本章以上讲的代数法，还有很多方法，如卡诺图法、Q-M法、n-立方体法等。实质都是先求出最大蕴含项，然后，再找出必要质（最大）蕴含项，之后，进行列消去，再不能消去时可任取。

依最简的表达式列写指令或画梯形图。
