2.3.2 异步时序逻辑分析

分析是研究设计好的程序。也可说是在“纸面”上“运行”程序。是检查程序正确性、可行性的一个方法。

具体方法是按有效输入的实际顺序，逐一分析所有器件的状态，确定是逻辑0、OFF、不工作，还是逻辑1、ON、工作，进而弄清程序能否实现预定的功能。

显然，如果程序正确，其输入、输出的对应关系也总是确定的。也就是说，对某个具体程序的分析，其答案只有一个。

时序逻辑程序分析比较复杂、繁琐。但若从原始状态开始，抓住当前输入的逐一变化及产生的后果，按节拍逐步推进，再运用通电表进行记录，还是不难的。

1.分析图2-2程序

该程序的主令器件为XK1，所有节拍的转换都由它的变化引起。原始状态时为节拍0。这时，XK1压下，ON，WW1 ON。显示处位置0。

节拍1：在节拍0，刀架转动，XK1松开、OFF，进入此节拍。这时，mm1 ON，而WW1继续ON。

节拍2：在节拍1，使mm1从OFF转为ON，进入此节拍。这时，由于mm1 ON，而使WW1 OFF。

节拍3：在节拍2，刀架转动到了挡块位置，XK1又压下、ON，进入此节拍。这时，WW2ON，显示位置2。而mm1继续ON。

节拍4：在节拍3，WW2 ON，进入此节拍。这时，由于WW2 ON，而使mm1 OFF。

节拍5：在节拍4，刀架转动，XK1松开、OFF，进入此节拍。这时，mm2 ON，而WW2继续ON。

节拍6：在节拍5，mm2 ON，进入此节拍。这时，由于mm2 ON，而使WW2 OFF。

节拍7：在节拍6，刀架转动到了挡块位置，XK1又压下、ON，进入此节拍。这时，WW3ON，显示位置3。而mm2继续ON。

节拍8：在节拍7，WW3 ON，进入此节拍。这时，由于WW3 ON，而使mm2 OFF。

节拍9：在节拍8，刀架转动，XK1松开、OFF，进入此节拍。这时，mm3 ON，而WW3继续ON。

节拍10：在节拍9，mm3 ON，进入此节拍。这时，由于mm3 ON，而使WW3 OFF。

节拍11：在节拍10，刀架转动到了挡块位置，XK1又压下、ON，进入此节拍。这时，WW1ON，显示位置1。而mm3继续ON。

节拍12：在节拍11，WW1 ON，进入此节拍。这时，由于WW1 ON，而使mm3 OFF。逻辑复原，与状态0相同。

以上分析结果记录见表2-8。

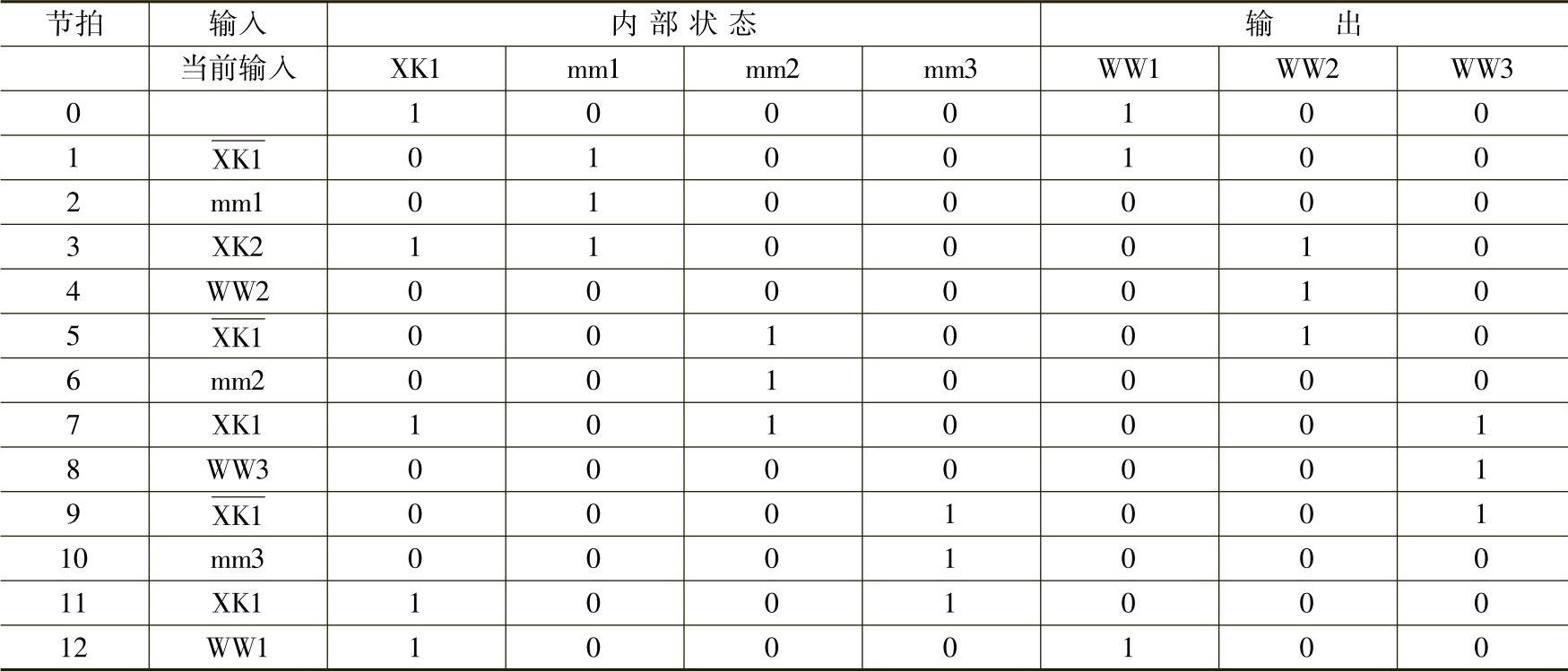

表2-8 梯形图通电表

显然，每当XK1从OFF到ON，说明刀架转过了一个位置。而从表中可知，这里相应的显示也将在WW1～WW3之间依次变换。因而，它正是有了这个时序逻辑，仅用一个行程开关，也可显示刀架的实际位置。当然，这里在原始位置时，须使WW1初始化为ON。

2.分析图2-2

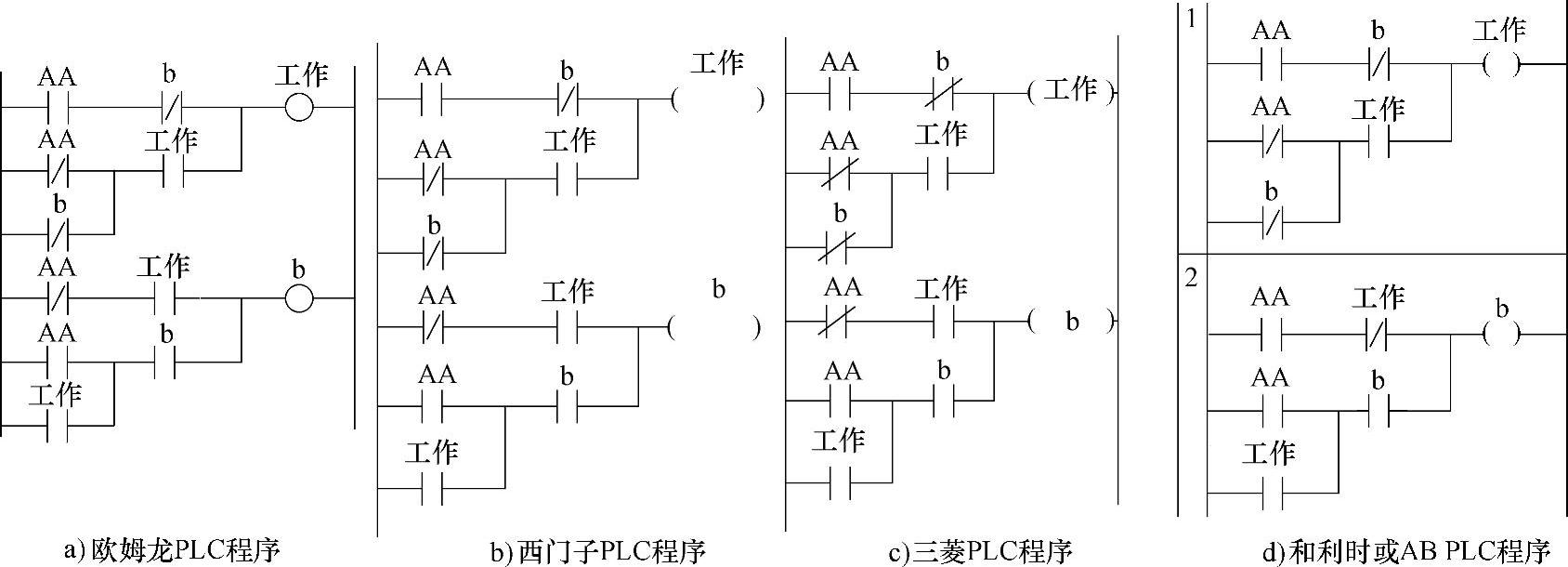

图2-27所示为4种PLC的梯形图程序，用的是符号地址，有一个输出点“工作”、一个中间继电器“b”及一个输入“AA”。

图2-27 单按钮起停电路

从对应关系，可列出“工作”及“b”的逻辑表达式如下：

电路的主令器件为“AA”，所有节拍的转换都由它的变化引起。在原始状态，“AA”不输入，为0，内部器件“b”、输出器件“工作”均OFF。

这时，如输入“AA”转为1，从逻辑表达式计算可得，“工作”将ON，而“b”仍OFF；

进而，如“AA”转为非（为0），从逻辑表达式计算可得，这时，“工作”、“b”均ON；

接着，如再按“AA”（为1），从逻辑表达式计算可得，这时，“工作”OFF，而“b”仍ON；

再松开，“AA”再转为非（为0），从逻辑表达式计算可得，这时，则“工作”、“b”全OFF。其结果见表2-9。

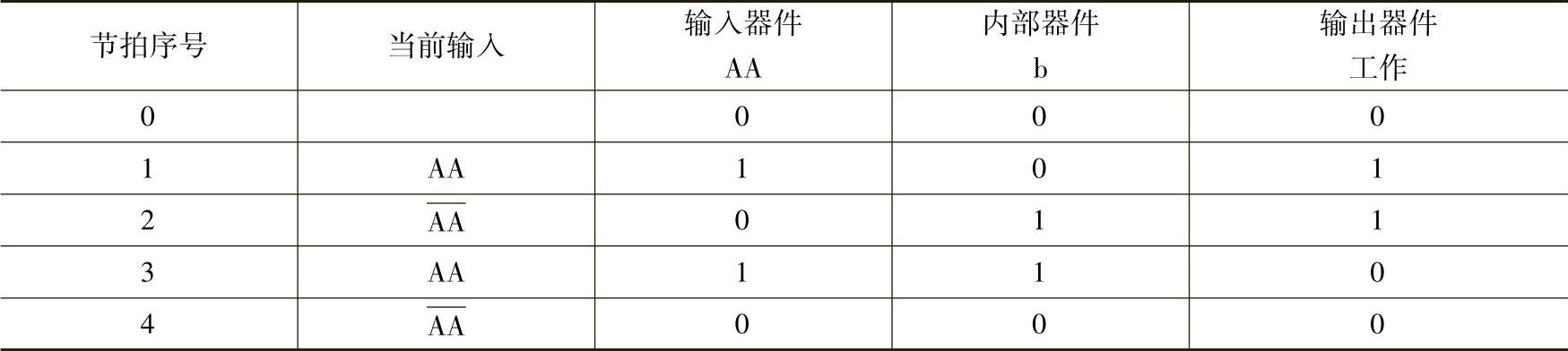

表2-9 图2-27电路通电表

从表2-9可知，它是用一个按钮起、停输出器件工作的电路。其功能就是用一个按钮实现“工作”的起停。

提示：和利时PLC编程软件所用变量暂不支持中文命名，但ABB的已可以。
