1.5.6.9 1.6.9 联锁、互锁程序

1.6.9 联锁、互锁程序

联锁、互锁也是一种输出控制，是生产现场常见逻辑关系，用得很多。

1.联锁

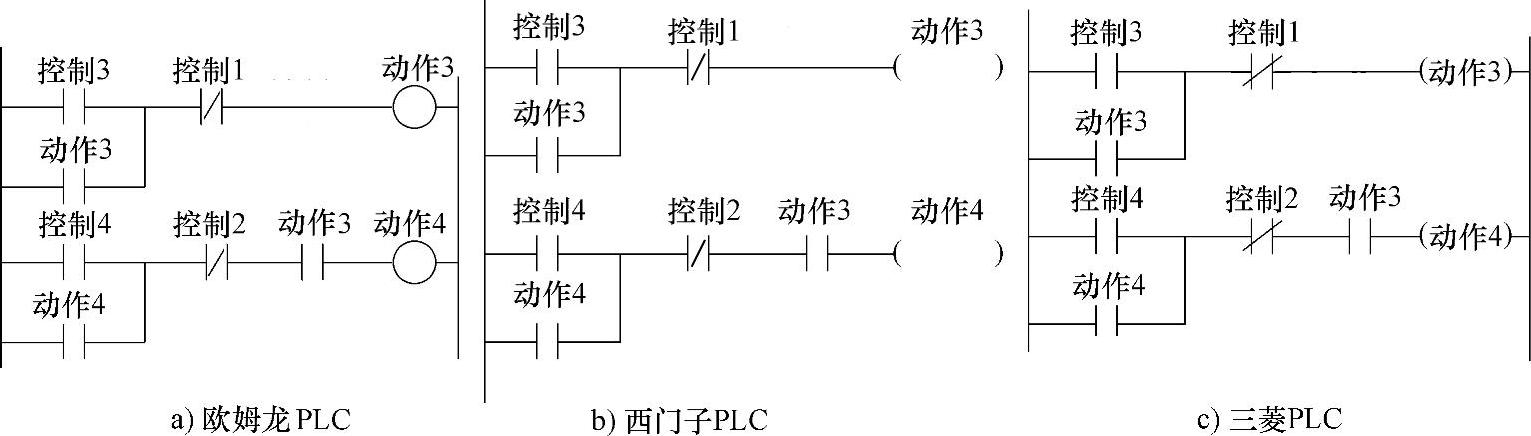

以甲“工作”作为乙“工作”的前提条件，称甲对乙的联锁。实现的办法是用甲处工作状态作为乙“工作”的起动或工作条件。如图1-161所示，其逻辑关系可保证，只有甲工作（该图为动作3）后，才可能产生动作4（乙工作）。即乙被甲所联锁。

图1-161 联锁程序

2.互锁

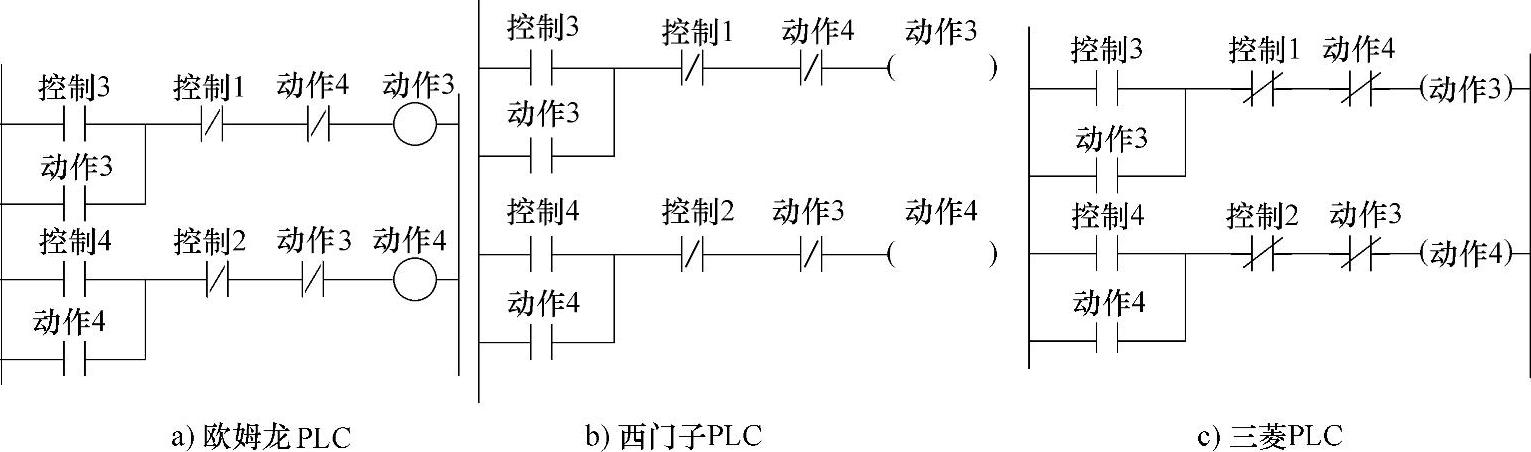

互以对方的不工作作为自身工作的前提条件。实现的办法是，以对方的不工作作为自身的起动条件。如图1-162所示，动作3与动作4不能同时出现，只有一个动作停止后，另一个动作才能产生。

图1-162 互锁程序
