工业控制对象往往处于多种状态下工作。为了适应各个工况的要求，在各状态间，常要进行转换。常见的有两种转换方法：

1.直接转换

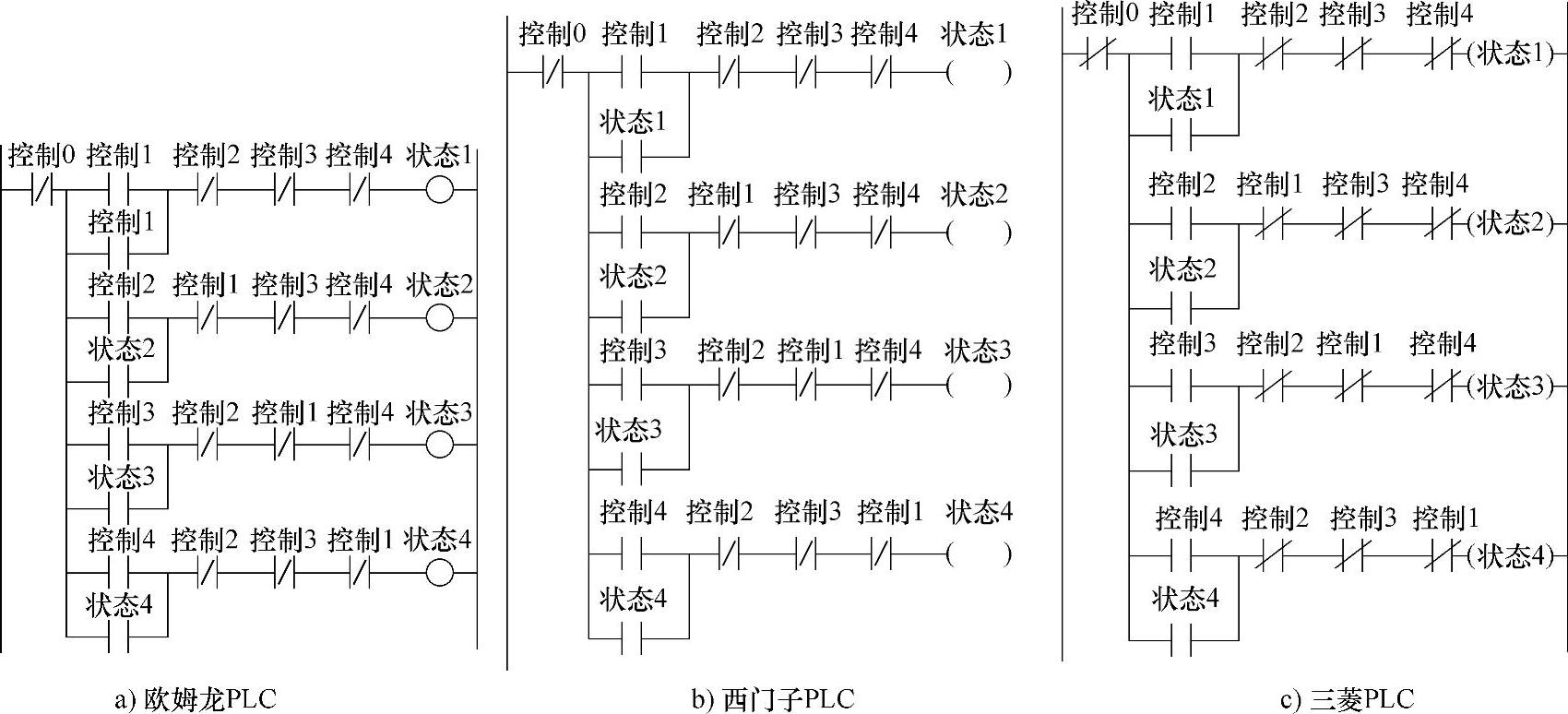

图1-149所示为“直接转换”梯形图程序，操作数也是用符号地址。

图1-149 直接转换梯形图程序

从图知，任一控制信号（“控制1、2、3、4”）ON，都将使原状态（“状态1、2、3、4”）OFF，而进入新状态（ON）。可实现直接转换。

要退出所有状态，可使“控制0”ON。

2.先退出原状态，后转换

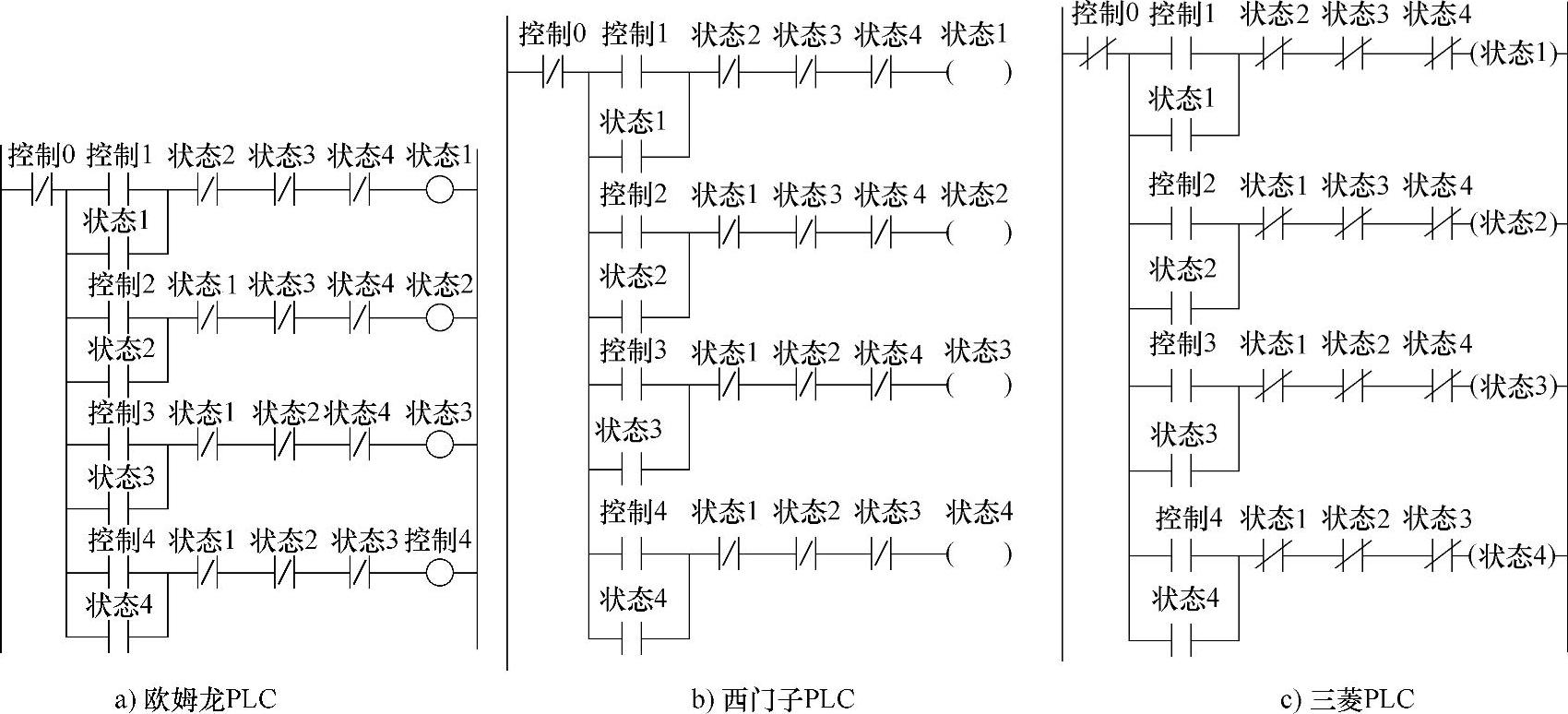

图1-150所示为“先退出原状态，后转换”梯形图程序，操作数也是用符号地址。

图1-150 先退出后转换程序

从图1-150可知，如原来处于某一状态，任一控制信号（“控制1、2、3、4”）都无法退出所处状态。只有先使“控制0”ON，用它的常闭触点把原状态OFF。才可能用新的控制信号，去使新的状态ON。

为了确保状态转换安全，有的系统必须这么做。
